最新CISCO官方CCNA模拟器使用教程VIP免费

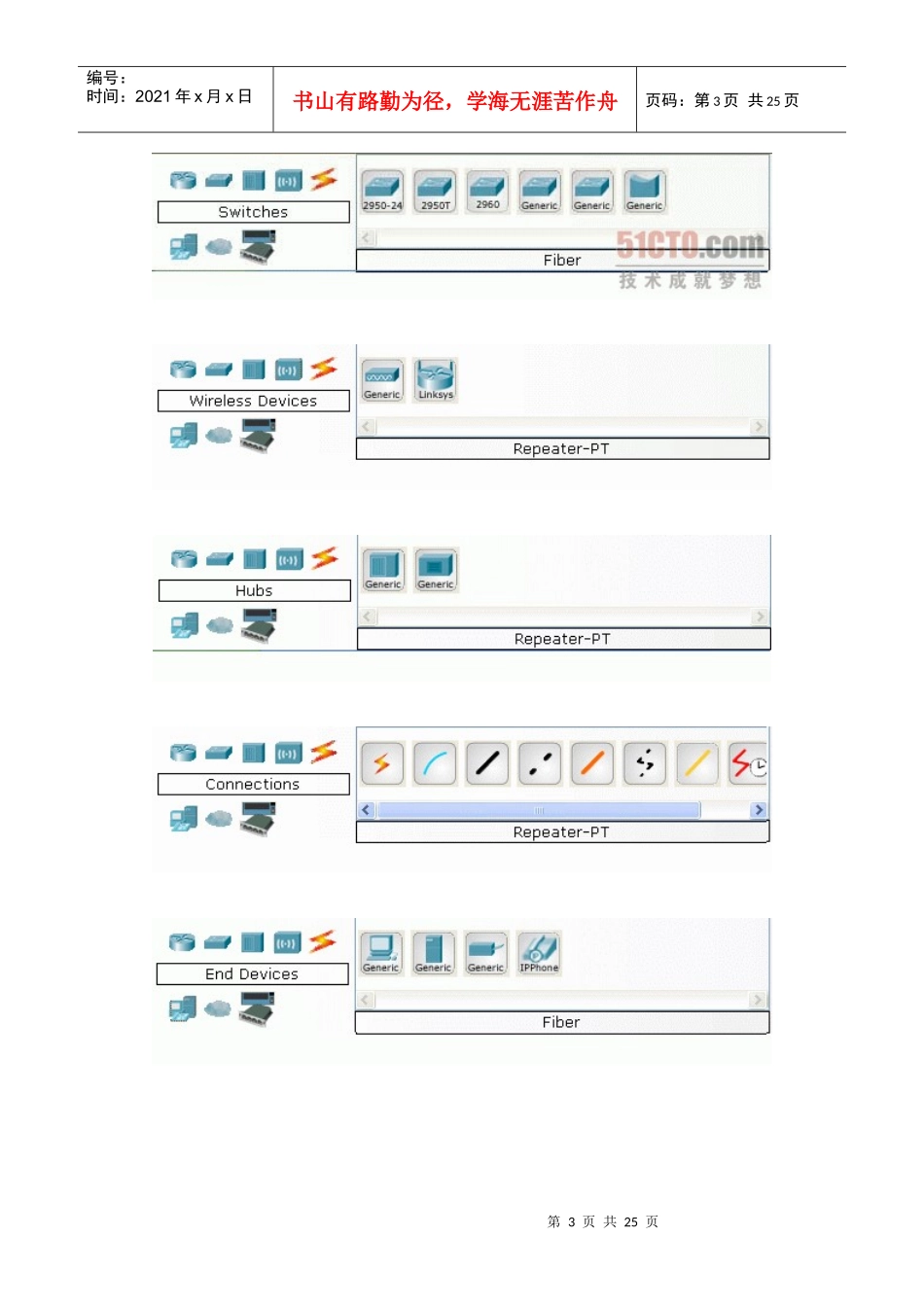

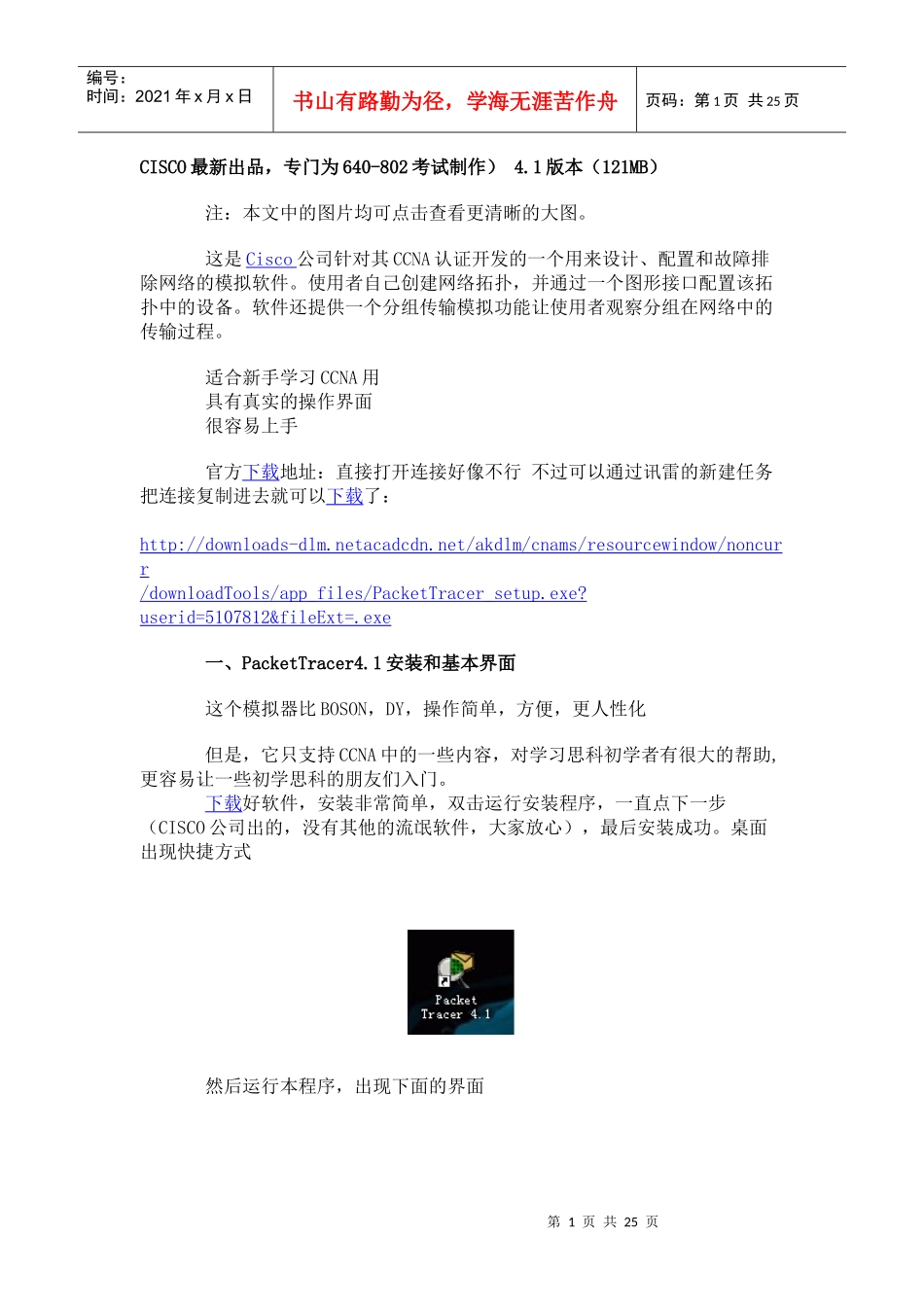

第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共25页CISCO最新出品，专门为640-802考试制作）4.1版本（121MB）注：本文中的图片均可点击查看更清晰的大图。这是Cisco公司针对其CCNA认证开发的一个用来设计、配置和故障排除网络的模拟软件。使用者自己创建网络拓扑，并通过一个图形接口配置该拓扑中的设备。软件还提供一个分组传输模拟功能让使用者观察分组在网络中的传输过程。适合新手学习CCNA用具有真实的操作界面很容易上手官方下载地址：直接打开连接好像不行不过可以通过讯雷的新建任务把连接复制进去就可以下载了：http://downloads-dlm.netacadcdn.net/akdlm/cnams/resourcewindow/noncurr/downloadTools/app_files/PacketTracer_setup.exe?userid=5107812&fileExt=.exe一、PacketTracer4.1安装和基本界面这个模拟器比BOSON，DY，操作简单，方便，更人性化但是，它只支持CCNA中的一些内容，对学习思科初学者有很大的帮助,更容易让一些初学思科的朋友们入门。下载好软件，安装非常简单，双击运行安装程序，一直点下一步（CISCO公司出的，没有其他的流氓软件，大家放心），最后安装成功。桌面出现快捷方式然后运行本程序，出现下面的界面第2页共25页第1页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共25页1，最上面的还是和一些其他的软件一样，新建，打开，保存之类的2，中间的白框是工作区域，你操作就是在这个框里面操作的3，框右边是圈划设备，移动设备，删除设备之类的注意那个信封，以后要是查看包的传输路径，主要是看这个4，左下面是自己搭建TOPO时，可以随意的添加以下的设备，点着左边的ROUTER，右边就会出现可用的所有ROUTER，设备的类型列表如下：第3页共25页第2页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共25页第4页共25页第3页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共25页在这里，我主要强调下那个连线的问题，这里面的线分为直连线，交叉线，级连线，DCE和DTE线等，连接不同的设备请选用合适的线，否则，通信不了是很正常的。虽然还有个AUTO，自动选择线，但是，最好别用这个，软件没人聪明，比如，你连一个HOST和一个ROUTER，选自动，它怎么知道你是CONSLE控制，还是想，路由选路呢？5，右下面，是测试包传输成功与否的查看，或查看包的传输路径。二、基本使用方法实例讲解首先，这个软件内部有CISCOPRESSCCNA教程的所有配套试验TOPO，你可以直接调出来使用，PacketTracer4.01版本里面的试验全部是《思科网络技术学院第一二三四学期》配套的，4.1版本应该是对802的配套，新802书目前还没中文的你可以通过软件左上角的FILE—OPEN打开下面的界面第5页共25页第4页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共25页然后我们点CCNA3.X进入里面的文件第6页共25页第5页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共25页这里面的4个文件夹包括思科网络技术学院的四个学习的全部试验TOPO。更好的是，不但给出了TOPO，还提出了需求，然后让你按需求配置，最后还可以给你评分我们调出来个简单的来做做吧CCNA1里面的Troubleshooting_TroubleshootSwitched------TroubleshootSwitched.pka然后出现这个界面第7页共25页第6页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共25页中间是TOPO文件配好的TOPO（并不是所有的都给了你TOPO）新框框是对你提出了需求就是让你把这个不完整的TOPO给配完整仔细的阅读下框框里的英文，有需求，考察内容，步骤，注意事项等这个主要是让你第8页共25页第7页共25页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共25页1，连接2，配IP和MASK3，Troubleshooting步骤Step1UsingtheConfigtab,settheIPaddressandsubnetmaskforthePCsasfollows:PC0172.16.65.1255.255.192.0PC1172.16.65.2255.255.192.0PC2172.16.65.3255.255.192.0PC3172.16.65.3255.255.192.0Step2Verifythatthenetworkisw...
