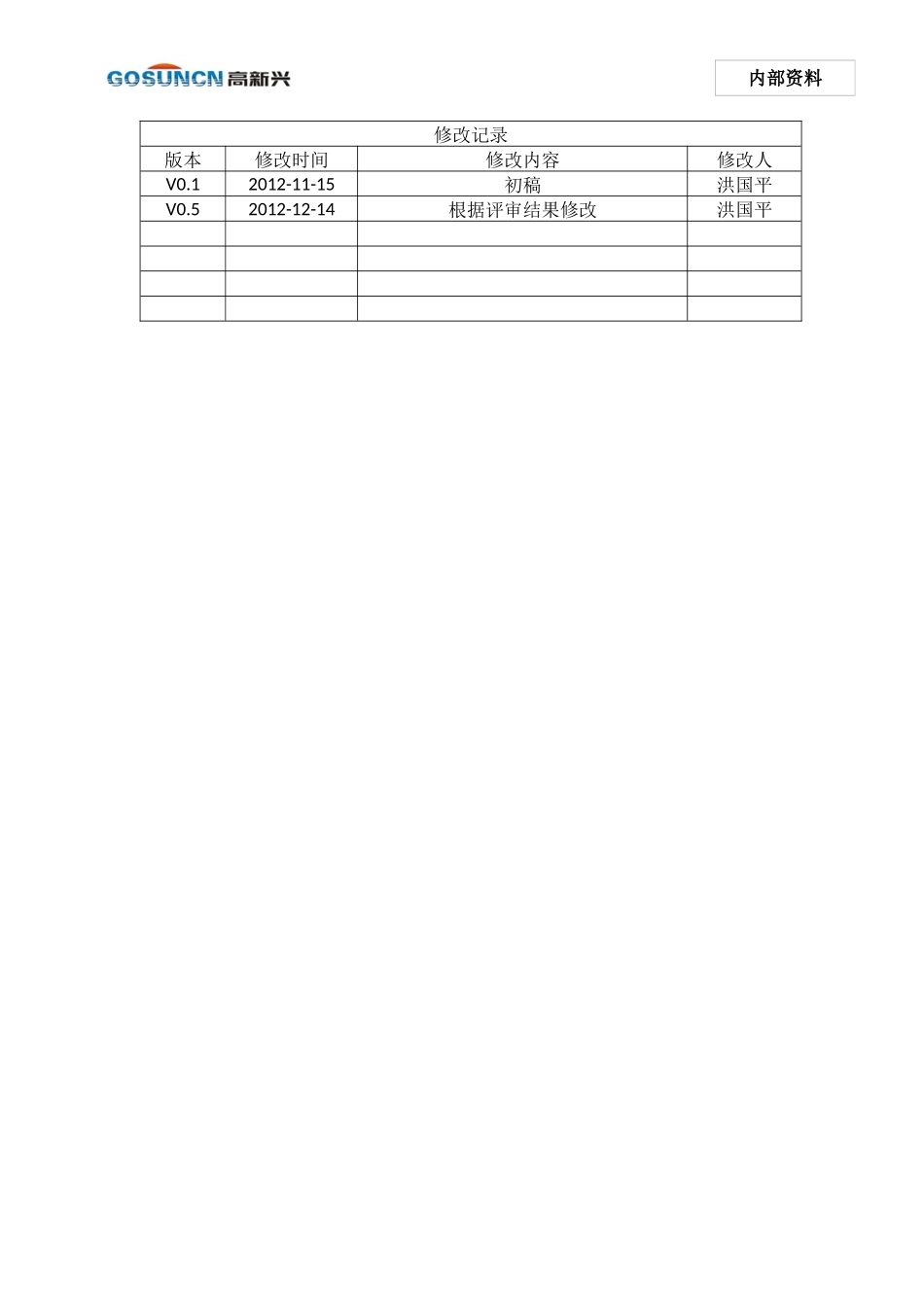

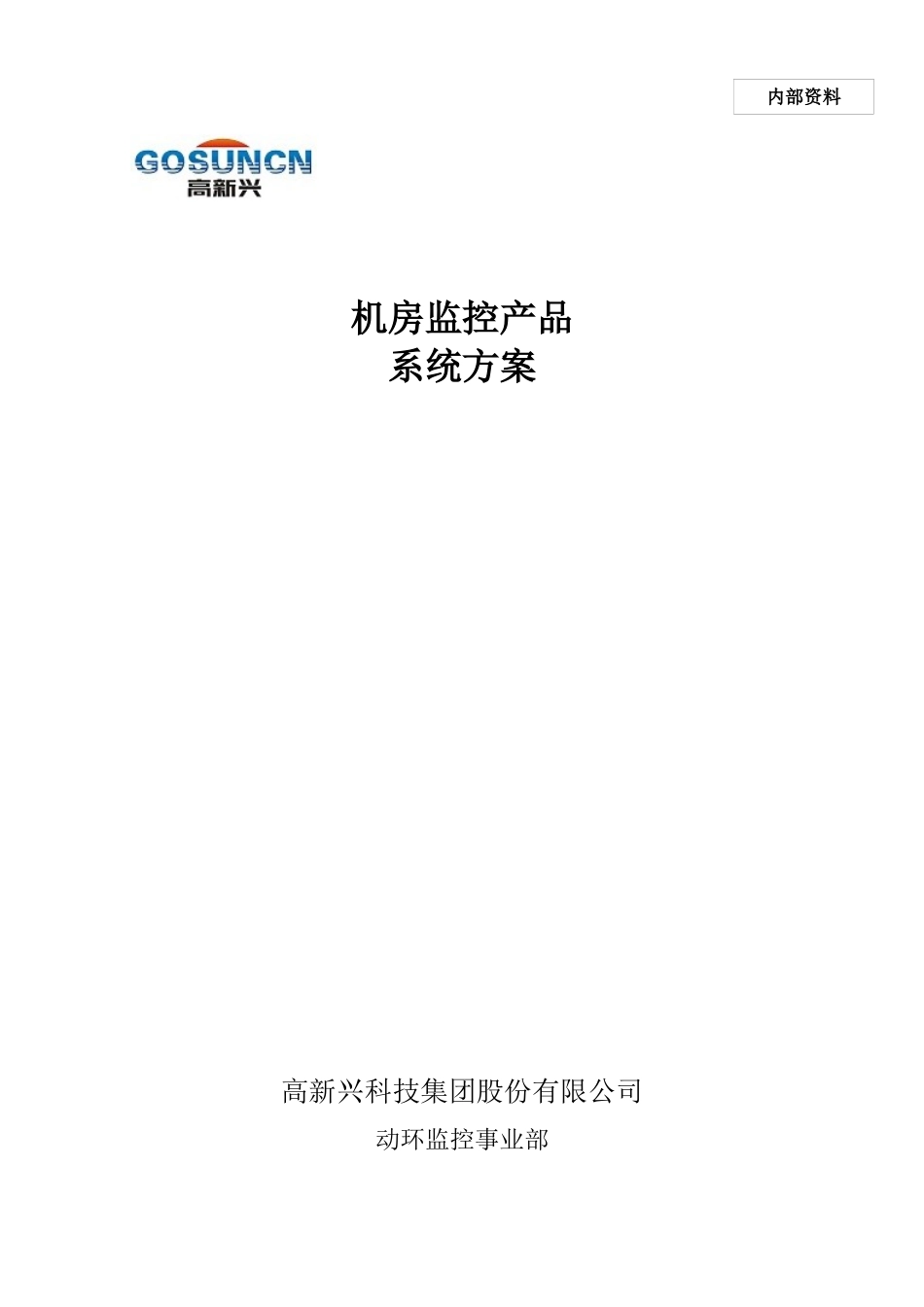

内部资料机房监控产品系统方案高新兴科技集团股份有限公司动环监控事业部内部资料修改记录版本修改时间修改内容修改人V0.12012-11-15初稿洪国平V0.52012-12-14根据评审结果修改洪国平第3页共98页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共98页1概述随着信息技术的发展和普及,计算机系统及通信设备数量与日俱增,规模越来越大,中心机房已成为各大业务管理的核心。为保证机房的安全正常运行,与之配套的动力、环境、消防、安防等系统必须保持正常温度稳定协调工作。如果机房动力及环境设备出现故障,轻则影响电脑系统的正常运行,重则造成计算机和通信设备的报废,使系统陷入瘫痪,后果不堪设想。尤其目前国内机房设备各自独立运行的情况比较普遍,并且缺乏专业的设备管理人员和综合有效的管理手段,因此对机房的动力和环境系统进行实时集中地监控和科学的管理显得极其重要。本方案以IDC机房为基础,描述当前机房的监控对象及监控方案。主要解决的问题(需求)有:1、机房环境监控(含温湿度、烟感、水浸、红外盗情、防雷设备)2、机房供配电监控(含市电状态、智能电源柜、ATS、油机、智能PDU、智能照明);3、动力设备监控(UPS、开关电源);4、环境设备监控(智能空调、新风系统、电池恒温柜的监控、气压、空气质量);5、机房蓄电池监控;6、图像视频监控;7、机房门禁管理;8、机房消防管理;9、机房安防监控(安防报警、防区的概念);10、机房能耗管理(电量采集及数据分析);11、网络设备监控;12、资产管理。2产品系统方案整体架构:第4页共98页第3页共98页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共98页系统采用三级架构,由现场采集单元,机房集中监控管理系统通过B接口方式对现场数据监控,并通过C接口方式实现动力环境集中监控系统数据与动力环境监控中心的对接。2.1监控主机目前用于机房的主要采集设备包括BASS-330、BASS-330I、DAM-2160I-U、DAM-2160I-S、DAM-2160I-V、GPRS串口服务器、IP串口服务器。2.1.1BASS-3301、设备说明BASS-330主要用于动力环境和门禁设备的数据采集,具备16路模拟和数字输入通道,16路光电隔离输出通道,8路继电器干接点输出,一个RS485智能接口,支持双门禁连接。2、性能参数□体积:270mmx188mmx60mm□重量:2.8Kg□工作电压:24VDC、-48VDC、220VAC可选□功耗:P≦5W□瞬间工作电流:≤2A(包含开锁电流)□MBTF≧20万小时□LCD显示:132*64dots,4*8=32汉字/屏□IC卡类型:Philips公司Mifare4K非接触卡□IC卡工作频率:13.56MHz□IC卡感应距离:60mm以内,读卡头可埋墙安装。□读卡响应时间:<0.5秒第5页共98页第4页共98页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共98页□IC卡用户容量:>100万□主机存储刷卡记录:1000条,告警历史数据:999条。□黑白名单:1000个□IC卡可指定1000个授权开门的基站。3、工作环境□工作温度:-10℃~70℃□工作湿度:≤95%RH□供电电压:DC-48V/24V(交流~220V时要加电源适配器)□正常工作海拔高度:<5000米4、外形尺寸□体积:270mmx188mmx60mm□重量:2.8Kg2.1.2BASS-330I1、设备说明BASS-330I为BASS-330的升级版本,用于动力环境和门禁设备的数据采集,具备16路模拟和数字输入通道,8路继电器干接点输出,两个网口,一个2M口,一个USB口,一个音频口,两个RS-232接口和两个RS485接口,支持双门禁连接,可控制一套节能系统。2、性能参数□体积:482.6mmx268.5mmx46.5mm□重量:2.8Kg□工作电压:48VDC□功耗:P≦15W□瞬间工作电流:≤2A(包含开锁电流)□MBTF≧20万小时□IC卡类型:Philips公司Mifare4K非接触卡□IC卡工作频率:13.56MHz□IC卡感应距离:60mm以内,读卡头可埋墙安装。□读卡响应时间:<0.5秒第6页共98页第5页共98页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共98页□IC卡用户容量:>100万□主机存储刷卡记录:6000条,告警历史数据:10000条。□白名单:4000个3、工作环境□工作温度:-10℃~70℃□工作湿度:≤95%RH□供电电压:DC48V(交流~220...
