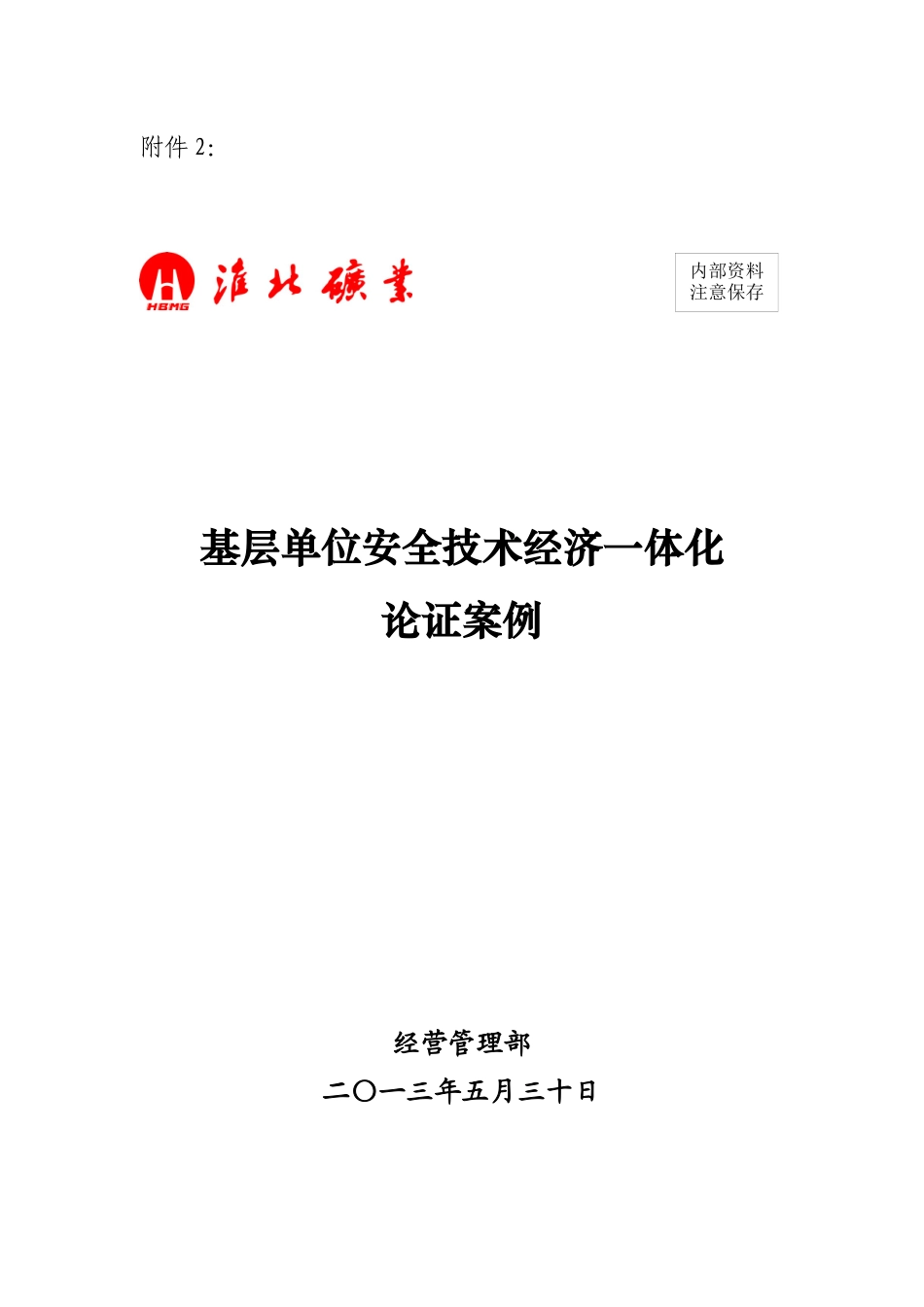

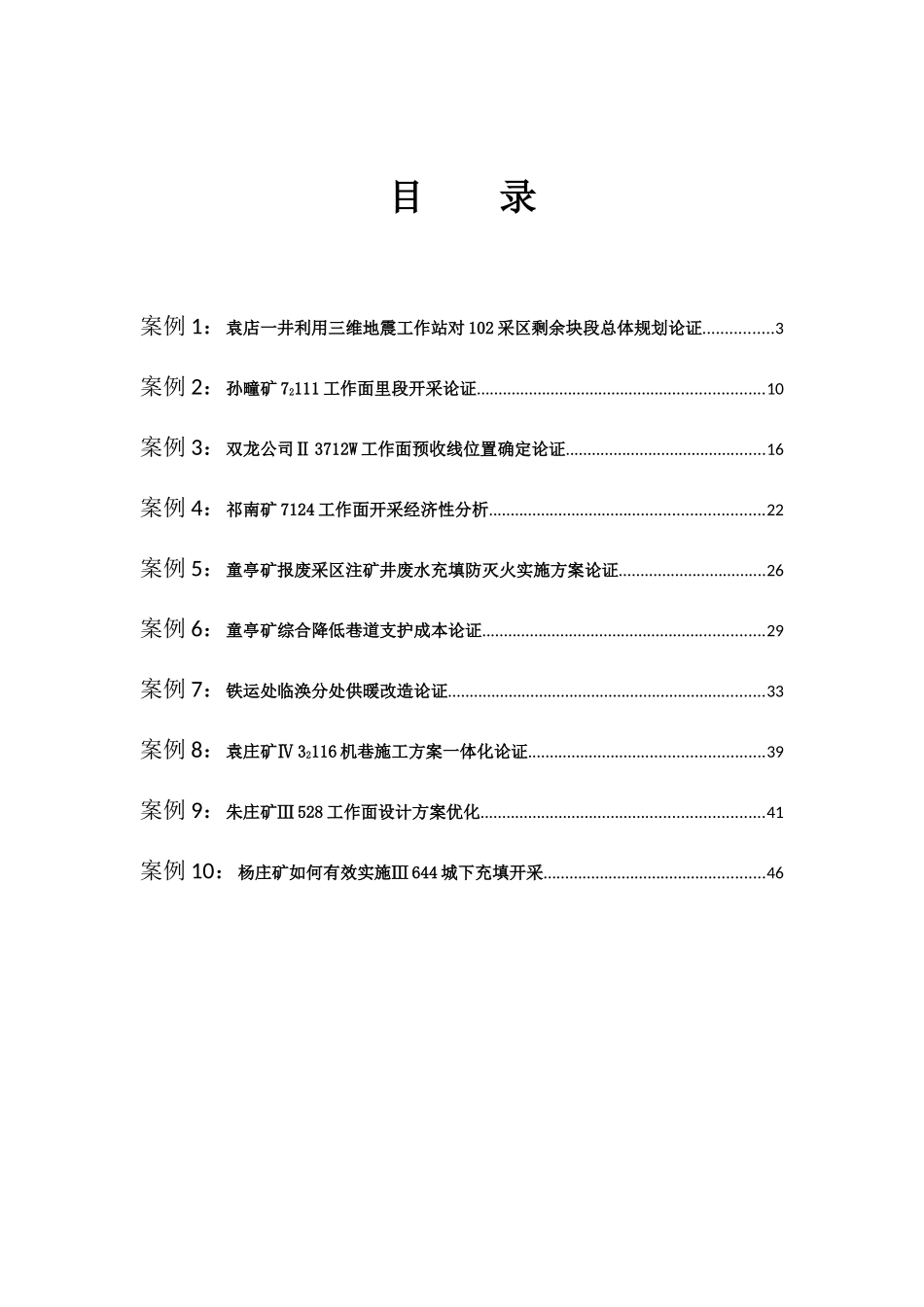

附件2：基层单位安全技术经济一体化论证案例经营管理部二〇一三年五月三十日内部资料注意保存目录案例1：袁店一井利用三维地震工作站对102采区剩余块段总体规划论证................3案例2：孙疃矿72111工作面里段开采论证..................................................................10案例3：双龙公司Ⅱ3712W工作面预收线位置确定论证..............................................16案例4：祁南矿7124工作面开采经济性分析...............................................................22案例5：童亭矿报废采区注矿井废水充填防灭火实施方案论证..................................26案例6：童亭矿综合降低巷道支护成本论证.................................................................29案例7：铁运处临涣分处供暖改造论证.........................................................................33案例8：袁庄矿Ⅳ32116机巷施工方案一体化论证......................................................39案例9：朱庄矿Ⅲ528工作面设计方案优化.................................................................41案例10：杨庄矿如何有效实施Ⅲ644城下充填开采...................................................46案例1：袁店一井利用三维地震工作站对102采区剩余块段总体规划论证一、项目背景分析我矿地质条件复杂，采区内部断层构造较多，大部分为分次断裂，断层面影响区域大，特别是102采区煤层赋存条件好，倾角小，煤层厚，被F2560°-65°H=5-50m∠、DF1460°-65°H=7-40m∠两个采区内部断层切割为三个块段，断层煤柱对工作面布置及资源回收影响更大。因此，断层煤柱的留设需要通过先进的技术手段提前做出科学预判。二、项目论证目的精确分析断层面范围，优化采区工作面设计，提高矿井资源回采率。三、项目论证思路（1）利用三维地震解释工作站，结合地面、井下钻探验证，对102采区资源赋存状况进行重新分析修订，精准掌握资源赋存规律。（2）在已知断层产状、含水性等特性的基础上，通过三维地震工作站对工作面预想机风巷、切眼做时间剖面，最大限度的减少断层煤柱，使工作面布置以及机风巷、切眼调整到最优位置，提高工作面煤炭资源回收率。四、理论计算、工作原理及示意图三维地震解释工作站是将三维地震勘探得出的地震信息形成一种时间与地下矿体埋深两者之间相互关系的三维地震时间剖面（如图1）的一套软件，即把经过处理的地震信息变成地质成果的过程，包括运用波动理论和地质知识，综合地质、钻井、测井等各项资料，作出构造解释、地层解释、岩性和烃类检测解释及综合解释，绘出有关成果图件，对工作区域煤层赋存做出评价，提出煤层赋存位置等，是一项集物理学、数学、计算机学为一体的综合性应用技术，其应用目的是为了使地下目标的图像更加清晰、位置预测更加可靠。科学合理的利用时间剖面，能够有效指导煤矿设计与井下生产，确保安全的情况下最大程度上回收资源。图1三维地震时间剖面与井下施工相结合。袁店一井煤矿102采区的1023工作面地质条件复杂，局部煤层受断层等有关构造影响赋存不稳定，特别是1023风巷，靠近F2560°-65°H=5-50m∠断层施工，先期根据三维地震分析以及相关地质资料，将1023风巷设计在F2560°-65°H=5-50m∠断层30m保护煤柱外,但掘进至预计揭煤处没有揭煤，然后进行打钻探查，根据打钻资料，在巷道向左平距15m探到煤层，根据此情况对1023风巷切巷道方向三维地震时间剖面，根据时间剖面（图2）显示，巷道方向10煤层的反射波极弱，从而确认巷道掘进在F25断层带内，较之前三维资料出入较大，推断F25断层上盘向工作面内摆动比之前地质资料相差约70m。结合实际情况，又分别切两条平行于巷道左偏10m（图3）、20m（图4）的时间剖面。根据本次时间剖面图像信息，及时改变1023风巷设计，调整巷道位置，将1023风巷向工作面内偏移10m,从岩巷掘进进入煤巷掘进；在煤巷掘进200m后，受F25断层影响，煤层与一灰对接，进入全岩掘进（从时间剖面上显示有300m的弱反射波），在全岩掘进200m时，矿上研究考虑要不要再一次将1023风...
