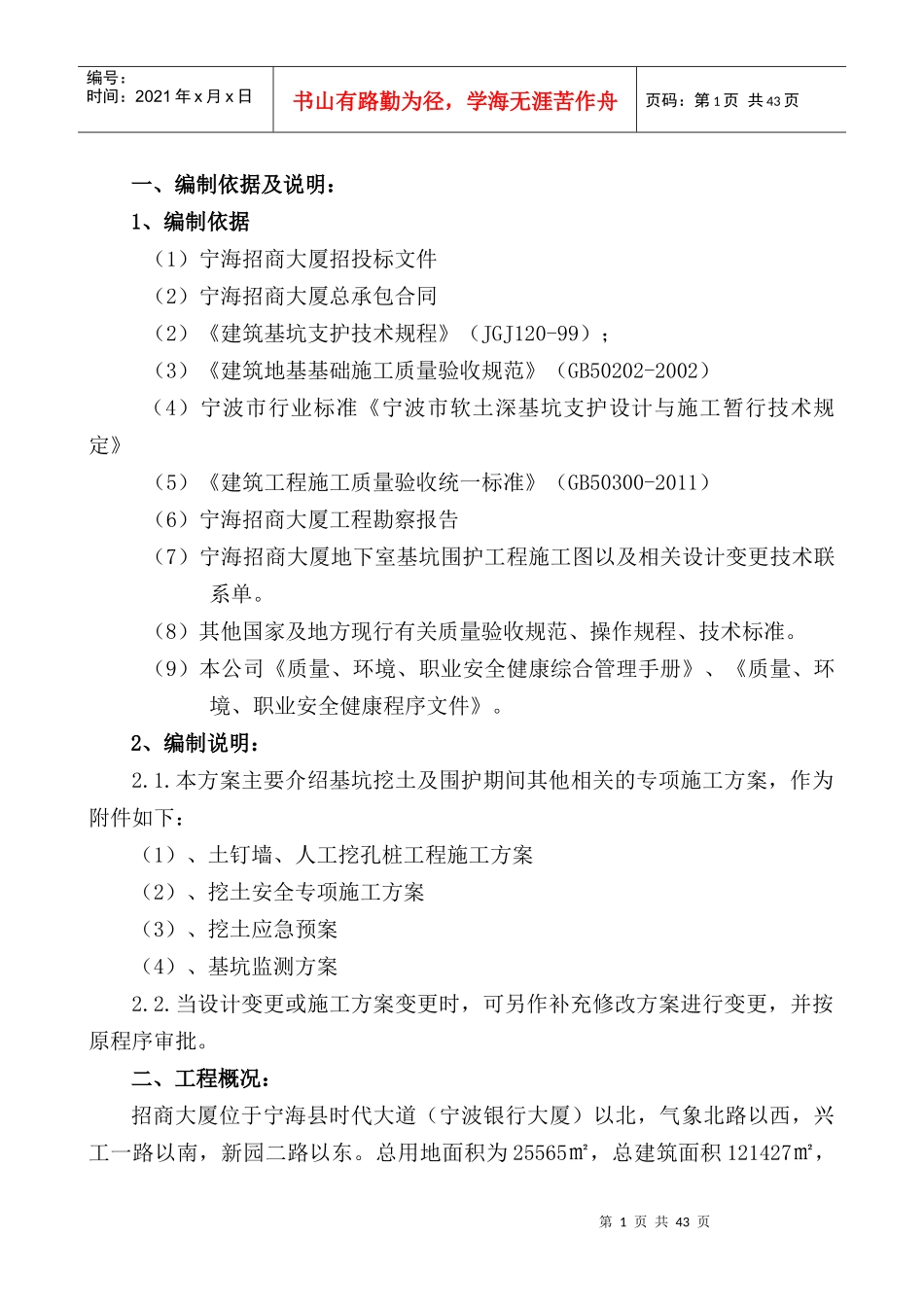

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页一、编制依据及说明：1、编制依据（1）宁海招商大厦招投标文件（2）宁海招商大厦总承包合同（2）《建筑基坑支护技术规程》（JGJ120-99）；（3）《建筑地基基础施工质量验收规范》（GB50202-2002）（4）宁波市行业标准《宁波市软土深基坑支护设计与施工暂行技术规定》（5）《建筑工程施工质量验收统一标准》（GB50300-2011）（6）宁海招商大厦工程勘察报告（7）宁海招商大厦地下室基坑围护工程施工图以及相关设计变更技术联系单。（8）其他国家及地方现行有关质量验收规范、操作规程、技术标准。（9）本公司《质量、环境、职业安全健康综合管理手册》、《质量、环境、职业安全健康程序文件》。2、编制说明：2.1.本方案主要介绍基坑挖土及围护期间其他相关的专项施工方案，作为附件如下：（1）、土钉墙、人工挖孔桩工程施工方案（2）、挖土安全专项施工方案（3）、挖土应急预案（4）、基坑监测方案2.2.当设计变更或施工方案变更时，可另作补充修改方案进行变更，并按原程序审批。二、工程概况：招商大厦位于宁海县时代大道（宁波银行大厦）以北，气象北路以西，兴工一路以南，新园二路以东。总用地面积为25565㎡，总建筑面积121427㎡，第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页其中地上82218㎡，地下39209㎡。地上为36层的超高层办公楼及五层配套裙房。主楼主体高度为146.90m（室外地坪至屋面的高度），建筑最高为166.90m（室外地坪至女儿墙的最高点）。裙房建筑高度为23.70m（室外地坪至屋面的高度）。本工程±0.000标高相当于绝对标高22.30米。1.场地施工条件（详见附图一：工程周边情况图）招商大厦位于宁海县时代大道（宁波银行大厦）以北，气象北路以西，兴工一路以南，新园二路以东。工程车靠气象北路北侧大门及新园二路南侧大门用于挖土期间出车。南侧为宁波银行（地上25层，地下2层），北侧有一小条东西走向河流。工程靠气象北路北段，新园二路南段设大门用于挖土期间出车。经从甲方提供的管网图纸及现场情况，气象北路和新园二路临近基坑一侧有主要自来水管管径150㎜，新园二路自来水管离基坑开挖线约2.5米，埋深约-0.8米，气象北路自来水管离基坑开挖线约12米，埋深约-2.0米。场地气象北路一侧围墙内，距离围墙约0.5-2米，有电信管，3根高压电线杆及高压电线（详见附图二）。须密切关注安全。场地西侧和东侧由于设置了出土口，且临设布置较密集，因此亦须多关注基坑安全。同时为最大限度减少开挖时的影响，采取限制堆载的方法。施工道路≤20kn/m2，基坑边7m内≤10kn/m2，材料堆场≤20kn/m2，车辆回转场地≤35kn/m2。2、工程有关单位：2.1建设单位：宁海经济开发区新兴工业园有限公司2.2设计单位：宁波市城建设计研究有限公司第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页2.3基坑围护设计单位：浙江省岩土基础公司2.4勘探单位:浙江省华夏工程勘察院2.5监理单位：浙江中润建设监理有限公司2.6施工单位：浙江省二建建设集团有限公司2.7基坑监测单位：由业主单位指定3、地下室基础设计：3.1本工程±0.00相当于绝对标高22.30m（黄海高程）。场地及周边自然地面绝对标高约22.20m，相对标高为-0.10mm（具体以实测为准）。地下室二层，建筑面积约39209m2。3.2本工程采用人工挖孔桩,采用钢筋砼承台、筏板式基础，筏板厚为800mm、3600mm、4600mm（具体以实际图纸为准），承台高有1.1米、1.45米、1.65米、1.8米、1.85米、1.9米、2米、2.05米、3.2米。设地下室二层，地下室底板顶面标高均为-10.00m(电梯井底板最深处面标高为-11.7m，底标高为－12.5m)。4、基坑支护设计：（详见附图三）本基坑属于超大和超深的基坑，基坑围护由浙江省岩土基础限公司设计，（1）锚杆桩+配筋喷射砼，（2）锚杆桩（锚杆土钉）+配筋喷射砼+人工挖孔桩采用支护桩的部位，其人工挖孔灌注桩别为φ800，桩上加压顶梁，梁为600mm×1000mm,压顶梁梁顶标高为-5.50米，拉锚采用搅拌水泥土锚杆，直径130mm,长度7.5米...
