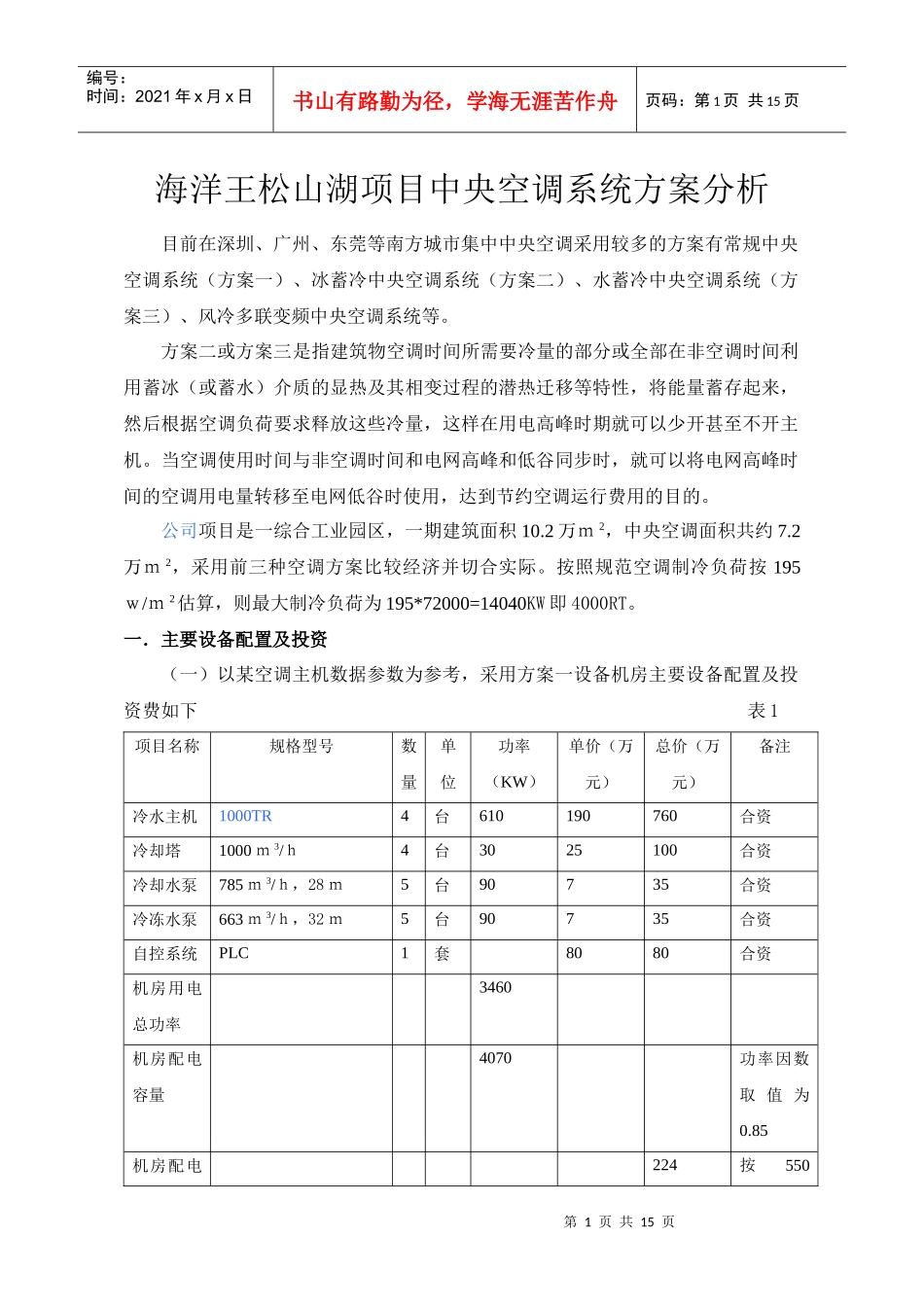

第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共15页海洋王松山湖项目中央空调系统方案分析目前在深圳、广州、东莞等南方城市集中中央空调采用较多的方案有常规中央空调系统（方案一）、冰蓄冷中央空调系统（方案二）、水蓄冷中央空调系统（方案三）、风冷多联变频中央空调系统等。方案二或方案三是指建筑物空调时间所需要冷量的部分或全部在非空调时间利用蓄冰（或蓄水）介质的显热及其相变过程的潜热迁移等特性，将能量蓄存起来，然后根据空调负荷要求释放这些冷量，这样在用电高峰时期就可以少开甚至不开主机。当空调使用时间与非空调时间和电网高峰和低谷同步时，就可以将电网高峰时间的空调用电量转移至电网低谷时使用，达到节约空调运行费用的目的。公司项目是一综合工业园区，一期建筑面积10.2万ｍ2，中央空调面积共约7.2万ｍ2，采用前三种空调方案比较经济并切合实际。按照规范空调制冷负荷按195ｗ/ｍ2估算，则最大制冷负荷为195*72000=14040KW即4000RT。一．主要设备配置及投资（一）以某空调主机数据参数为参考，采用方案一设备机房主要设备配置及投资费如下表1项目名称规格型号数量单位功率（KW）单价（万元）总价（万元）备注冷水主机1000TR4台610190760合资冷却塔1000ｍ3/ｈ4台3025100合资冷却水泵785ｍ3/ｈ，28ｍ5台90735合资冷冻水泵663ｍ3/ｈ，32ｍ5台90735合资自控系统PLC1套8080合资机房用电总功率3460机房配电容量4070功率因数取值为0.85机房配电224按550第2页共15页第1页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共15页设施费元/KW计算合计1234（二）采用方案二空调设备机房主要设备配置及投资费如下：表2项目名称规格型号数量单位功率（KW）单价（万元）总价（万元）备注双工况冷水主机800RT3台490160480合资基载主机800RT1台490152152合资冷却塔900ｍ3/ｈ4台3022.590合资冷却水泵631ｍ3/ｈ，28ｍ5台75525合资冷冻水泵780ｍ3/ｈ，32ｍ4台90728合资基载冷冻水泵563m3/h，32m2台75510合资乙二醇泵602m3/h，36m4台90728合资板式换热器1173RT3台2575合资蓄冰装置13440RTh1套538538合资100%乙二醇28T1.542自控系统PLC+PC控制1套100100硬件进口机房用电总功率3325机房配电容量3910功率因数取值为0.85机房配电设施费215按550元/KW计算合计1783（三）采用方案三空调设备机房主要设备配置及投资费如下：表3第3页共15页第2页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共15页项目名称规格型号数量单位功率（KW）单价（万元）总价（万元）备注冷水主机1000TR4台610190760合资冷却塔1000ｍ3/ｈ4台3025100合资冷却水泵785ｍ3/ｈ，28ｍ5台90735合资冷冻水泵663ｍ3/ｈ，32ｍ5台90735合资自控系统PLC+PC控制1套100100硬件进口板式换热器2000RT,4/11,7/12℃℃2台70140合资放冷水泵865m3/h，18m3台7511.233.6合资蓄冷水泵500m3/h,15m4台305.522合资水蓄冷设备(防水保温及布水器)1套400400合资机房用电总功率3325机房配电容量3910功率因数取值为0.85机房配电设施费215按550元/KW计算合计1841（四）三种空调方案土建费增加如下：表4序号方案种类方案一（常规）方案二（蓄冰）方案三（蓄水）1增加项目——300ｍ2机房面积2000ｍ2机房面积及8000ｍ3蓄水池2增加费（万元）——75500+400=900二．设计日能耗表及运行电费计算第4页共15页第3页共15页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共15页工业园区空调时间约270天，而且一年中每个月及每天不同时间段的空调负荷均不相同，根据空调设计统计100%设计日负荷占一年空调时间的20%，67%设计日负荷占一年空调时间的65%，33%设计日负荷占一年空调时间的15%。东莞目前执行的大工业用电价如下表：名称时段单价（元/度）高峰段9:00~12：00,19:00~22:00,19:00~21:001.0809平时段8:00~9:00,12:00~19:00,22:00~24:000.6551低谷段24:00~次日8:000.3276（一）常规中央空调系统（方案一）（二）A、常规中央空调系统（方案一）设计负荷日能耗100%设计负荷日能耗表时段空调负荷（RT）制冷主机输入功率（KW）冷却塔输入...
