初中物理电功率常见题型及答题技巧及练习题(含答案)VIP免费

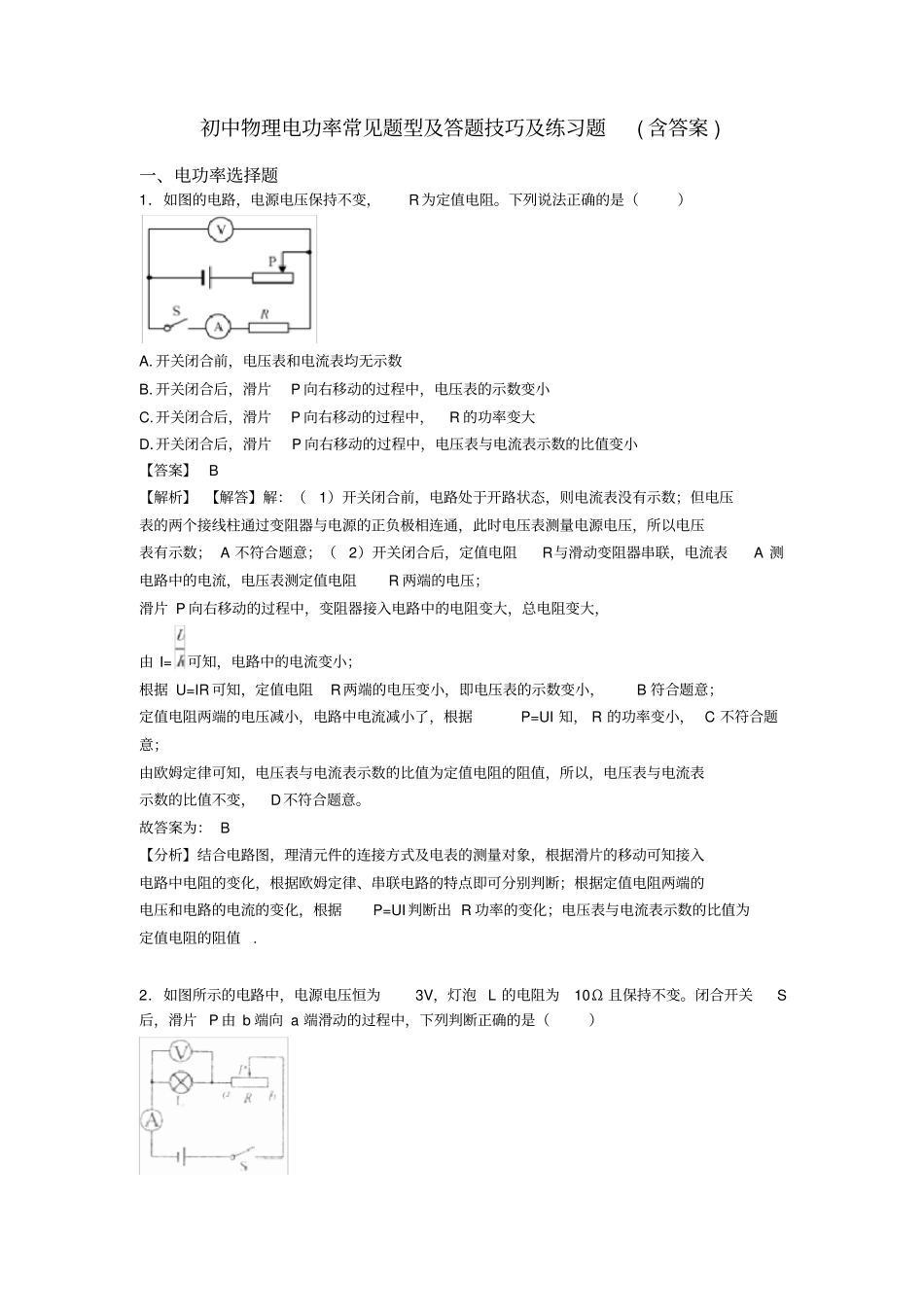

初中物理电功率常见题型及答题技巧及练习题(含答案)一、电功率选择题1．如图的电路，电源电压保持不变，R为定值电阻。下列说法正确的是（）A.开关闭合前，电压表和电流表均无示数B.开关闭合后，滑片P向右移动的过程中，电压表的示数变小C.开关闭合后，滑片P向右移动的过程中，R的功率变大D.开关闭合后，滑片P向右移动的过程中，电压表与电流表示数的比值变小【答案】B【解析】【解答】解：（1）开关闭合前，电路处于开路状态，则电流表没有示数；但电压表的两个接线柱通过变阻器与电源的正负极相连通，此时电压表测量电源电压，所以电压表有示数；A不符合题意；（2）开关闭合后，定值电阻R与滑动变阻器串联，电流表A测电路中的电流，电压表测定值电阻R两端的电压；滑片P向右移动的过程中，变阻器接入电路中的电阻变大，总电阻变大，由I=可知，电路中的电流变小；根据U=IR可知，定值电阻R两端的电压变小，即电压表的示数变小，B符合题意；定值电阻两端的电压减小，电路中电流减小了，根据P=UI知，R的功率变小，C不符合题意；由欧姆定律可知，电压表与电流表示数的比值为定值电阻的阻值，所以，电压表与电流表示数的比值不变，D不符合题意。故答案为：B【分析】结合电路图，理清元件的连接方式及电表的测量对象，根据滑片的移动可知接入电路中电阻的变化，根据欧姆定律、串联电路的特点即可分别判断；根据定值电阻两端的电压和电路的电流的变化，根据P=UI判断出R功率的变化；电压表与电流表示数的比值为定值电阻的阻值.2．如图所示的电路中，电源电压恒为3V，灯泡L的电阻为10Ω且保持不变。闭合开关S后，滑片P由b端向a端滑动的过程中，下列判断正确的是（）A.灯泡L亮度变暗B.电压表示数变大，电流表示数变小C.电压表与电流表示数的比值变小D.灯泡L的最大功率为0.9W【答案】D【解析】【解答】AB、由图知，灯泡与变阻器串联，电压表测灯泡的电压，电流表测电路的电流；滑片P由b端向a端滑动的过程中，变阻器连入电路的电阻变小，根据电阻的串联，总电阻变小，由欧姆定律可知，电路中的电流变大，即电流表示数变大，B不符合题意；根据可知，灯泡的实际功率变大，灯泡变亮，A不符合题意；C、由欧姆定律可知，电压表与电流表示数的比值等于灯泡的电阻（且灯泡电阻不变），则该比值不变，C不符合题意；D、当变阻器连入电路中的电阻为0时，灯泡的电压最大（等于电源电压3V），灯泡L的最大功率：，D符合题意。故答案为：D。【分析】根据电路是串联电路，当滑动变阻器的阻值减小时，电路中的电流变大，灯泡的功率变大，利用电源电压和灯泡的电阻计算灯泡的电功率的大小.3．如图，电源电压恒为4.5V，电流表的量程为“0~0.6A”，电压表的量程为“0~3V”，灯泡上标有“2.5V1.25W”（不考虑灯丝电阻变化），滑动变阻器R的规格为“20Ω1A”。闭合开关，在保证电路安全的情况下，移动滑片P的过程中（）A.电流表的示数最大为0.6AB.灯泡消耗的最小功率为0.12WC.电路消耗的最大电功率为2.7WD.滑动变阻器接入电路的最小电阻为4Ω。【答案】D【解析】【解答】由电路图知道，灯泡与滑动变阻器R串联，电压表测灯泡两端的电压，电流表测电路中的电流；由于灯泡上标有“2.5V1.25W”，所以由P=UI知道，灯泡的额定电流是：IL=PL/UL=1.25W2.5V=0.5A，即电路的最大电流是0.5A，A不符合题意；因为串联电路中各处的电流相等，当电路中的最大电流I大=0.5A，此时滑动变阻器接入电路中的电阻最小，电路消耗的总功率最大，且电路消耗的最大总功率是：P大=UI大=4.5V×0.5A=2.25W，C不符合题意；由I=U/R知道，灯泡的电阻和滑动变阻器接入电路中的最小阻值分别是：RL=UL/IL=2.5V/0.5A=5Ω，R总=（U-UL）/I大=（4.5V-2.5V）/0.5A=4Ω，D符合题意；当滑动变阻器接入电路中的电阻最大时，电路中的电流最小，灯泡消耗的电功率最小，因串联电路中总电阻等于各分电阻之和，所以，电路的最小电流：I小=U/（RL+R大）=4.5V/（5Ω+20Ω）=0.18A，则灯泡消耗的最小功率：PL小=I小2RL=（0.18A）2×5Ω=0.162W，B不符合题意，故答案为：D。【分析】结合电路图判断电路的连接方式及电表的测量对象，与电流表的量程和滑动变阻器允许通过的最...
