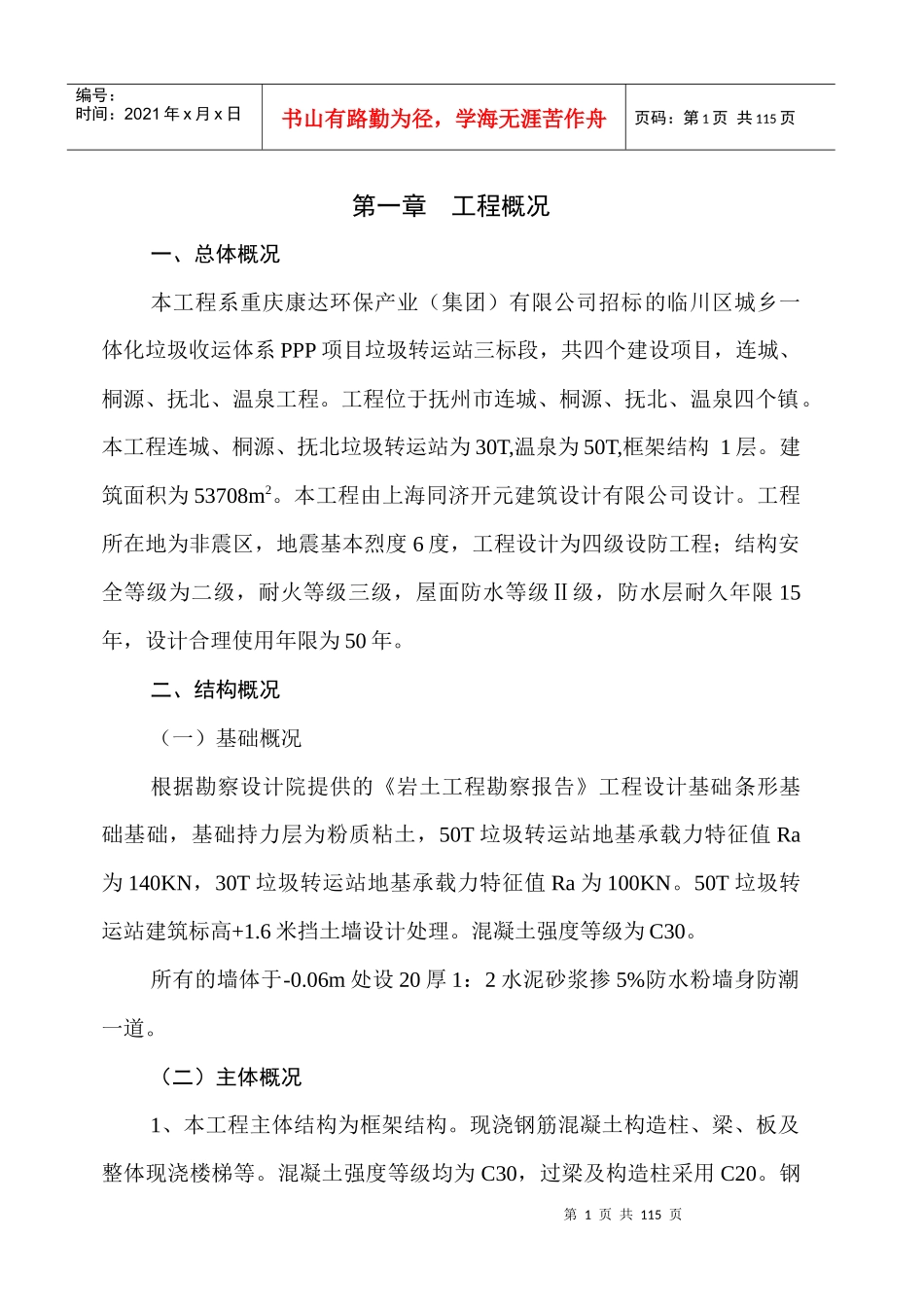

第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共115页第一章工程概况一、总体概况本工程系重庆康达环保产业（集团）有限公司招标的临川区城乡一体化垃圾收运体系PPP项目垃圾转运站三标段，共四个建设项目，连城、桐源、抚北、温泉工程。工程位于抚州市连城、桐源、抚北、温泉四个镇。本工程连城、桐源、抚北垃圾转运站为30T,温泉为50T,框架结构1层。建筑面积为53708m2。本工程由上海同济开元建筑设计有限公司设计。工程所在地为非震区，地震基本烈度6度，工程设计为四级设防工程；结构安全等级为二级，耐火等级三级，屋面防水等级Ⅱ级，防水层耐久年限15年，设计合理使用年限为50年。二、结构概况（一）基础概况根据勘察设计院提供的《岩土工程勘察报告》工程设计基础条形基础基础，基础持力层为粉质粘土，50T垃圾转运站地基承载力特征值Ra为140KN，30T垃圾转运站地基承载力特征值Ra为100KN。50T垃圾转运站建筑标高+1.6米挡土墙设计处理。混凝土强度等级为C30。所有的墙体于-0.06m处设20厚1：2水泥砂浆掺5%防水粉墙身防潮一道。（二）主体概况1、本工程主体结构为框架结构。现浇钢筋混凝土构造柱、梁、板及整体现浇楼梯等。混凝土强度等级均为C30，过梁及构造柱采用C20。钢第2页共115页第1页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共115页筋采用HPB300级、HRB400级。2、本工程墙体工程±0.00以上采用MU7.5蒸压加气混凝土砌块，M10混合砂浆砌筑墙体；±0.00以下采用MU15混凝土小型空心砌块，M10水泥砂浆砌筑墙体，内墙MU3.5陶粒混凝土小型空心砌块M5混合砂浆砌筑墙体。3、屋面工程：三、装饰概况（1）外墙做法：（2）内墙做法：第3页共115页第2页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共115页（3）楼地面做法：（4）天棚做法：第4页共115页第3页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共115页（四）门窗工程:窗均采用普通铝合金窗，6厚玻璃，门均采用胶合板门；入户门为卷帘门。（五）油漆:木制品调和漆。四、工程承包范围本工程承包范围为图纸范围内的土建、装修、建筑安装、室外工程。五、现场施工条件施工现场场地较为平整，场地较空旷，具备施工条件。施工用水、用电，业主已将施工用水、用电接至施工现场，施工期间保证足够的容量供施工单位使用。六、工程要求质量要求，按照国家现行有关建筑安装工程施工及验收规范标准，第5页共115页第4页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共115页达到合格工程标准。工期要求，本工程施工期业主要求为60日历天（2016年11月19日-2017年1月15日），为使工程早日竣工投入使用。安全及文明施工要求。在施工过程中要确保不影响施工现场周围的环境以及相邻居民的正常工作，要求做到的以下几点：1）施工全过程要做到安全生产、文明施工，施工现场平面布置要在规定的施工用地范围内，材料、设备堆放整齐，保持场地卫生。2）加强现场消防保卫工作，做了施工区域内物资保管，严防发生火灾。3）做好现场环境保护工作，防止水污染、大气污染与噪声污染。第6页共115页第5页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共115页第二章施工组织部署一、项目组织管理体系本工程在公司统一管理下实行项目经理、技术负责人负责制，项目经理部全体人员为实现质量目标，应尽职尽责，努力工作。（一）项目组织机构示意图项目经理项目总工程师项目副经理施质安材预设测试资工检全料算备量验料员员员员员员员员员各施工班组长第7页共115页第6页共115页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共115页现场操作人员（二）项目部具体管理人员配置表：名称人数名称人数项目经理1名技术负责人1名施工员1名材料员1名质检员1名预算员1名安全员1名资料员1名（三）质量职责1.项目部经理质量职责(1)认真贯彻执行公司的质量方针、目标的有关规定。(2)参与合同评审，执行合同条款，确保项目达到合同要求。(3)建立和完善项目部...
