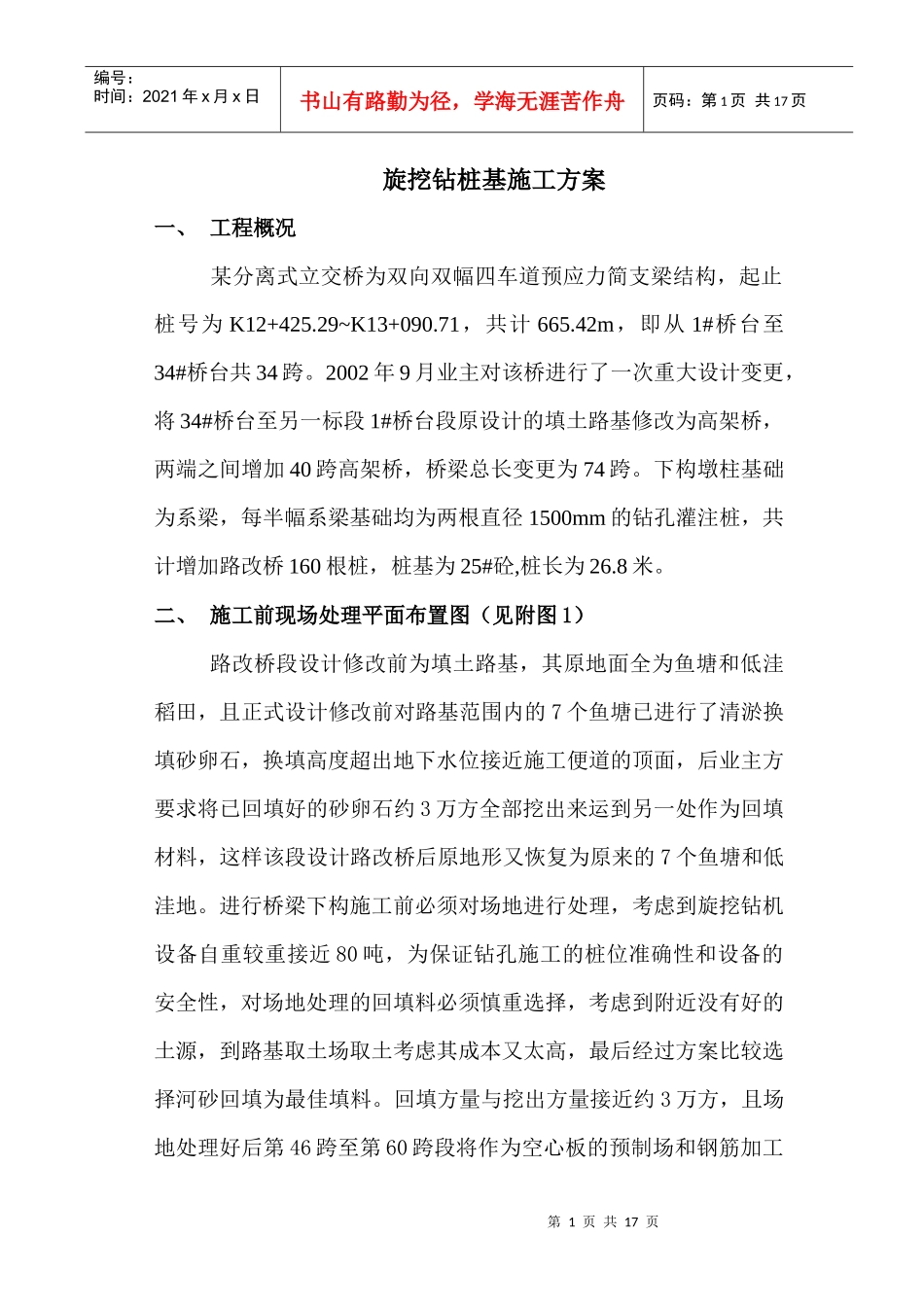

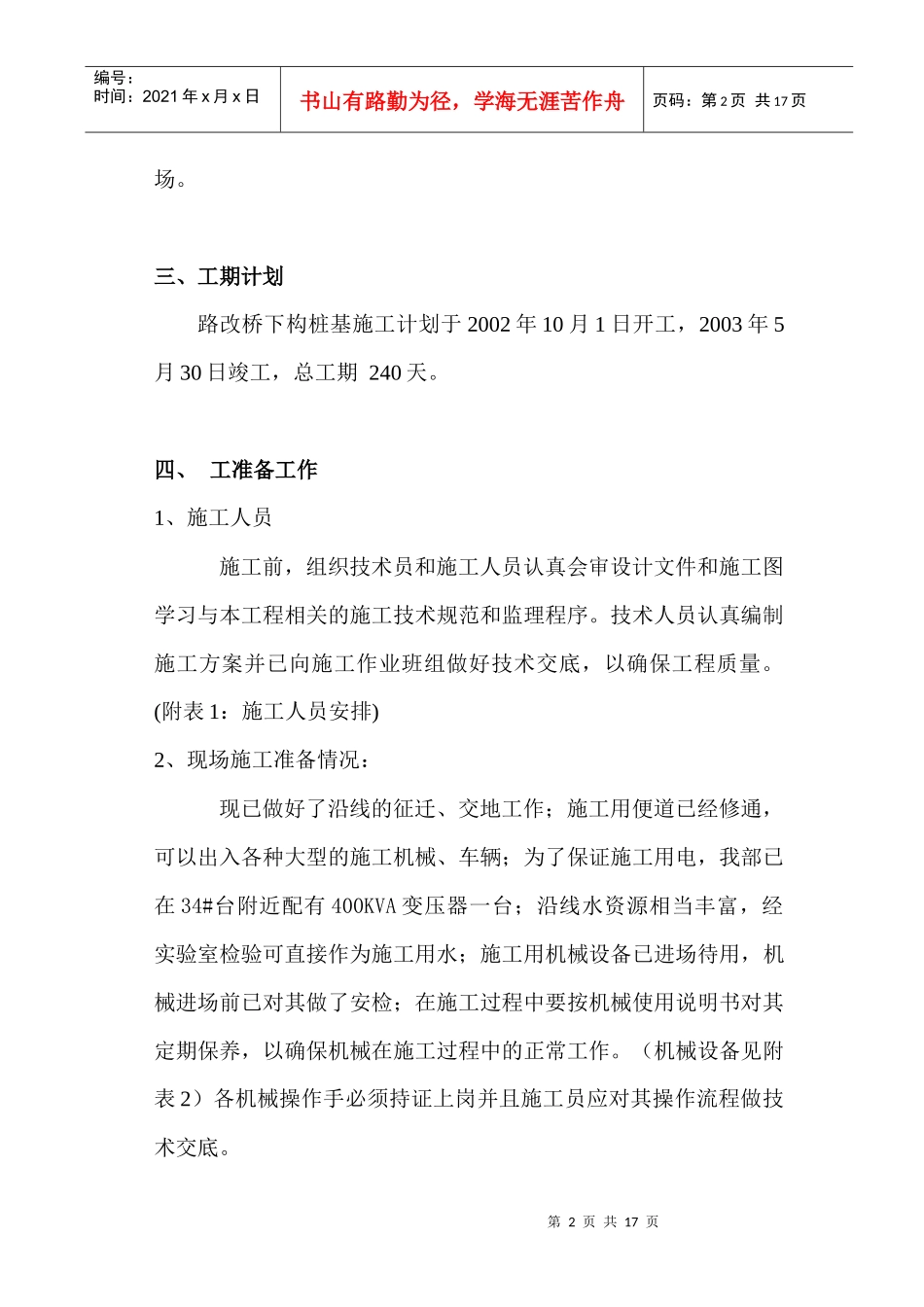

第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共17页旋挖钻桩基施工方案一、工程概况某分离式立交桥为双向双幅四车道预应力简支梁结构，起止桩号为K12+425.29~K13+090.71，共计665.42m，即从1#桥台至34#桥台共34跨。2002年9月业主对该桥进行了一次重大设计变更，将34#桥台至另一标段1#桥台段原设计的填土路基修改为高架桥，两端之间增加40跨高架桥，桥梁总长变更为74跨。下构墩柱基础为系梁，每半幅系梁基础均为两根直径1500mm的钻孔灌注桩，共计增加路改桥160根桩，桩基为25#砼,桩长为26.8米。二、施工前现场处理平面布置图（见附图1）路改桥段设计修改前为填土路基，其原地面全为鱼塘和低洼稻田，且正式设计修改前对路基范围内的7个鱼塘已进行了清淤换填砂卵石，换填高度超出地下水位接近施工便道的顶面，后业主方要求将已回填好的砂卵石约3万方全部挖出来运到另一处作为回填材料，这样该段设计路改桥后原地形又恢复为原来的7个鱼塘和低洼地。进行桥梁下构施工前必须对场地进行处理，考虑到旋挖钻机设备自重较重接近80吨，为保证钻孔施工的桩位准确性和设备的安全性，对场地处理的回填料必须慎重选择，考虑到附近没有好的土源，到路基取土场取土考虑其成本又太高，最后经过方案比较选择河砂回填为最佳填料。回填方量与挖出方量接近约3万方，且场地处理好后第46跨至第60跨段将作为空心板的预制场和钢筋加工第2页共17页第1页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共17页场。三、工期计划路改桥下构桩基施工计划于2002年10月1日开工，2003年5月30日竣工，总工期240天。四、工准备工作1、施工人员施工前，组织技术员和施工人员认真会审设计文件和施工图学习与本工程相关的施工技术规范和监理程序。技术人员认真编制施工方案并已向施工作业班组做好技术交底，以确保工程质量。(附表1：施工人员安排)2、现场施工准备情况：现已做好了沿线的征迁、交地工作；施工用便道已经修通，可以出入各种大型的施工机械、车辆；为了保证施工用电，我部已在34#台附近配有400KVA变压器一台；沿线水资源相当丰富，经实验室检验可直接作为施工用水；施工用机械设备已进场待用，机械进场前已对其做了安检；在施工过程中要按机械使用说明书对其定期保养，以确保机械在施工过程中的正常工作。（机械设备见附表2）各机械操作手必须持证上岗并且施工员应对其操作流程做技术交底。第3页共17页第2页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共17页测量放样工作已经做完，灌桩用砼被配合比试验也已完成，砂、石、钢筋等原材料已部分进场，各项检验工作已经做完，检验结果均符合规范要求；某分离式立交桥试桩已完成且结果满足设计要求，路改桥部分具备一切开工条件，场地回填河砂处理到位马上就可以进行钻孔施工。五、施工方案1、钻孔灌注桩施工工艺流程图（见附图2）2、工程地质条件及钻机选型本合同段内地质条件较为复杂，以淤泥、淤泥质亚粘土、松散砂层、卵石层为主。为确保工程的施工质量和施工进度，根据各桩位处的地质情况拟采用旋挖钻成孔。选用钻机型号为：意大利产R622HD型旋挖钻机1台3、钻孔施工1)场地平整：在鱼塘段回填河砂及其它低洼地回填砖渣土的施工场地进行推平碾压密实，场地平整后的标高需达到桩顶标高和施工水位以上1.5m。2）、测量放线：根据设置的施工基线测定桩位，并做好明确的标志和保护措施，以便埋设护筒后能简便、准确的校核桩位。3）、护筒埋设：钻孔桩Ф1500mm桩采用Ф1700mm钢护筒,钢护筒壁厚δ=8mm，长度L=4m，其埋设深度不许穿过填土层，以第4页共17页第3页共17页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共17页保证护筒内水位比地下水位高2.0m以上。埋设时根据设置的桩位标记采用十字线标准就位，同时护筒顶端高出地面0.3m以上，钢护筒底部及四周用粘土填筑，并分层夯实。4）、泥浆制备采用泥浆护壁成孔，采用优质膨润土粉制浆，泥浆池沿轴线间隔约100m设置1个集中制浆，容量约100m3，并设容积20m3的沉淀池两个，串联并用。泥浆泵送至施工...
