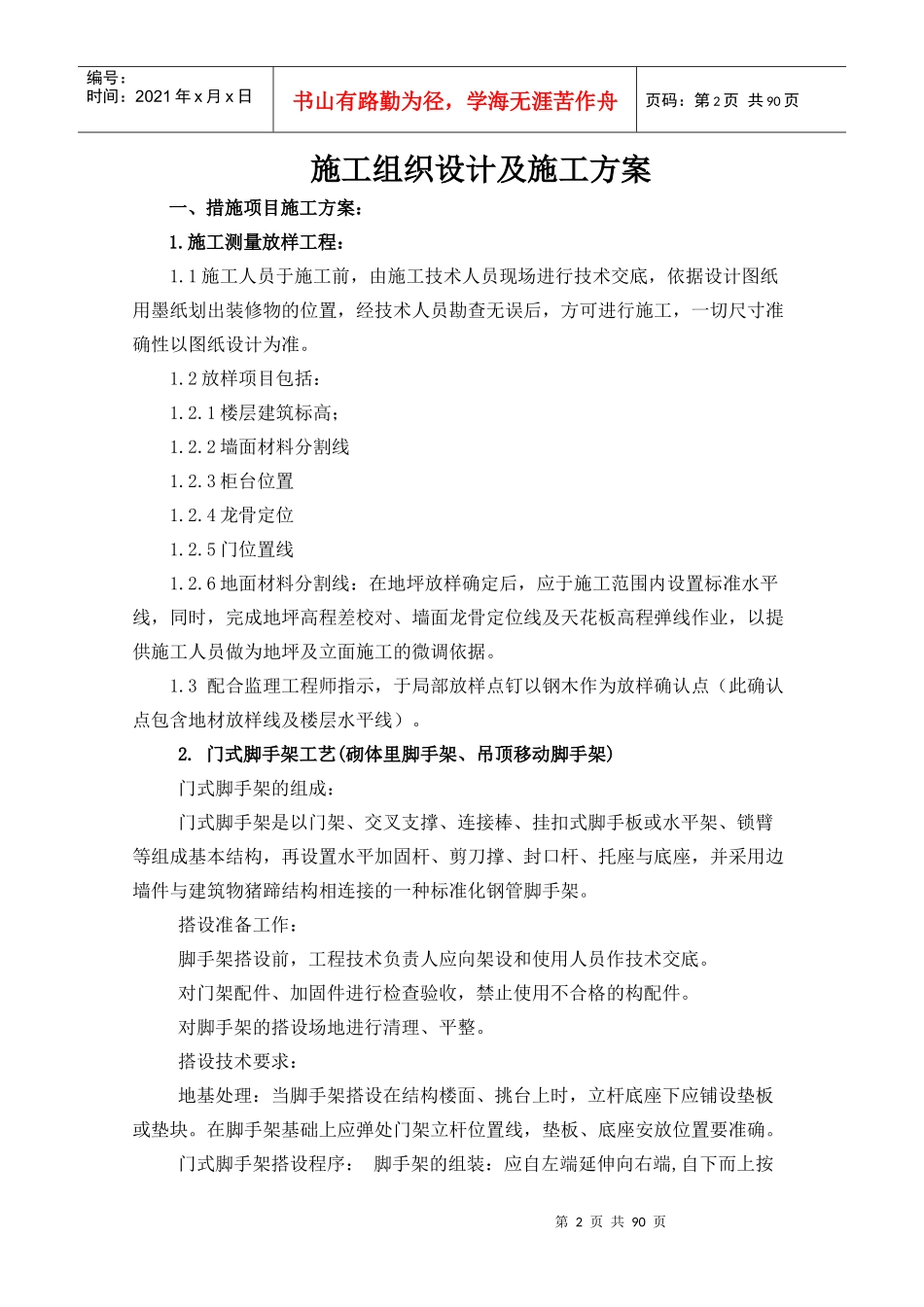

交通银行股份有限公司山东省分行舜玉支行（营业中）装修改造工程施工组织设计及施工方案深圳市科源建设集团有限公司第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共90页施工组织设计及施工方案一、措施项目施工方案：1.施工测量放样工程：1.1施工人员于施工前，由施工技术人员现场进行技术交底，依据设计图纸用墨纸划出装修物的位置，经技术人员勘查无误后，方可进行施工，一切尺寸准确性以图纸设计为准。1.2放样项目包括：1.2.1楼层建筑标高；1.2.2墙面材料分割线1.2.3柜台位置1.2.4龙骨定位1.2.5门位置线1.2.6地面材料分割线：在地坪放样确定后，应于施工范围内设置标准水平线，同时，完成地坪高程差校对、墙面龙骨定位线及天花板高程弹线作业，以提供施工人员做为地坪及立面施工的微调依据。1.3配合监理工程师指示，于局部放样点钉以钢木作为放样确认点（此确认点包含地材放样线及楼层水平线）。2.门式脚手架工艺(砌体里脚手架、吊顶移动脚手架)门式脚手架的组成：门式脚手架是以门架、交叉支撑、连接棒、挂扣式脚手板或水平架、锁臂等组成基本结构，再设置水平加固杆、剪刀撑、封口杆、托座与底座，并采用边墙件与建筑物猪蹄结构相连接的一种标准化钢管脚手架。搭设准备工作：脚手架搭设前，工程技术负责人应向架设和使用人员作技术交底。对门架配件、加固件进行检查验收，禁止使用不合格的构配件。对脚手架的搭设场地进行清理、平整。搭设技术要求：地基处理：当脚手架搭设在结构楼面、挑台上时，立杆底座下应铺设垫板或垫块。在脚手架基础上应弹处门架立杆位置线，垫板、底座安放位置要准确。门式脚手架搭设程序：脚手架的组装：应自左端延伸向右端,自下而上按第3页共90页第2页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页步架设,并逐层改变搭设方向，减少误差积累，不可自两端相向搭设或相间进行，以避免结合处错位,难于连接。脚手架搭设的顺序：铺设垫木（板）→安放底座→自一端起立门架并随即装交叉支撑→安装水平架（或脚手板）→安装钢梯→安装水平加固杆→照上述步骤，逐层向上安装→按规定位置安装剪刀撑→装配顶步栏杆。脚手架的搭设必须配合施工监督，一次搭设高度不应超过最上层连墙件三步或自由高度小于6m，以保证脚手架稳定。架设门架及配件安装注意事项：交叉支撑、水平架、脚手板、连接棒、锁臂的设置应符合构造规定。不同产品的门架与配件不得混合使用于同一脚手架。交叉支撑、水平架及脚手板应紧随门架的安装及时设置。各部件的锁臂、搭钩必须处于锁柱状态。水平架或脚手板应在同一步内连续设置，脚手板应满铺。挡脚板应在脚手架施工层两侧设置，栏板（杆）应在脚手架施工层外侧设置，栏杆、挡脚板应在门架立杆的内侧设置。水平加固杆、剪刀的撑安装：水平加固杆、剪刀撑安装应符合构造要求，并与脚手架的搭设同步进行。水平加固杆应采用扣件与门架在立杆内侧连牢，剪刀撑应采用扣件与门架立杆外侧连牢。连墙件的安装：连墙件的安装必须随脚手架搭设同步进行，严禁搭设完毕补作。当脚手架操作层高处相邻连墙件以上两步时，应采用临时加强稳定措施，直到连墙件搭设完毕后方可拆除。连墙件埋入墙身的部分必须牢固可靠，连墙件必须垂直于墙面，不允许向上倾斜。连墙件应连于上、下两榀门架的接头附近。当采用一支一拉的柔性连墙构造时，拉、支点间距应不大于400mm。加固件、连墙件等与门架采用扣件连接时应满足的要求扣件规格应与所连钢管外径相匹配。扣件螺栓拧紧扭力矩值为45N•m～60N•m，并不得小于40N•m。第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页各杆件端头伸出扣件盖板边缘长度应不小于100mm.验收：脚手架搭设完毕或分段搭设完毕时应对脚手架工程质量进行检查，经检查合格后方可交付使用。高度在20m及20m以下的脚手架，由单位工程负责人组织技术安全人员进行检查验收；高度大于20m的脚手架，由工程处技术负责人随工程进度分段组织单位工程负责人及有关的技术安全人员进行检查验收。进行现场抽查。抽查应着重以下各项，并...
