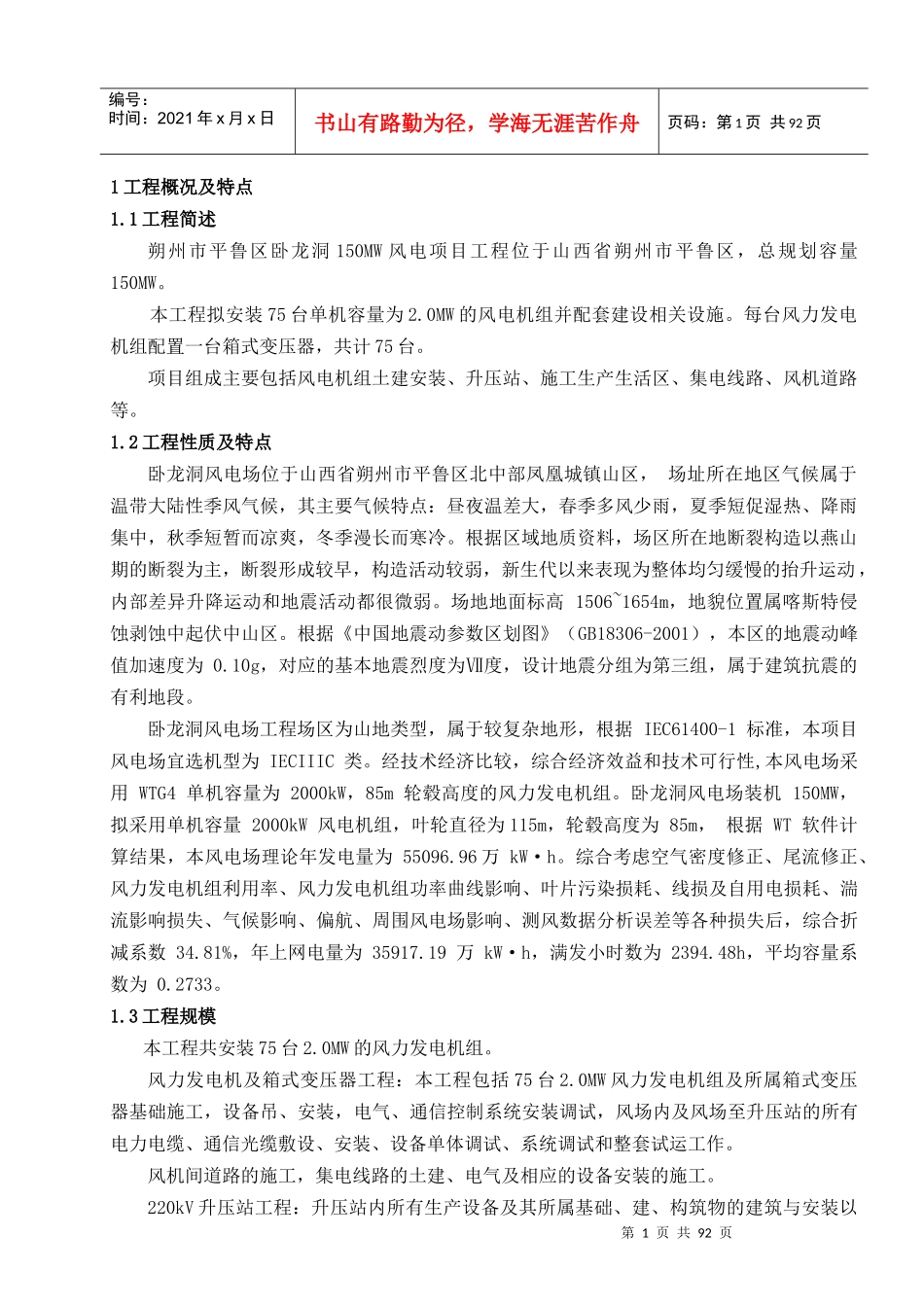

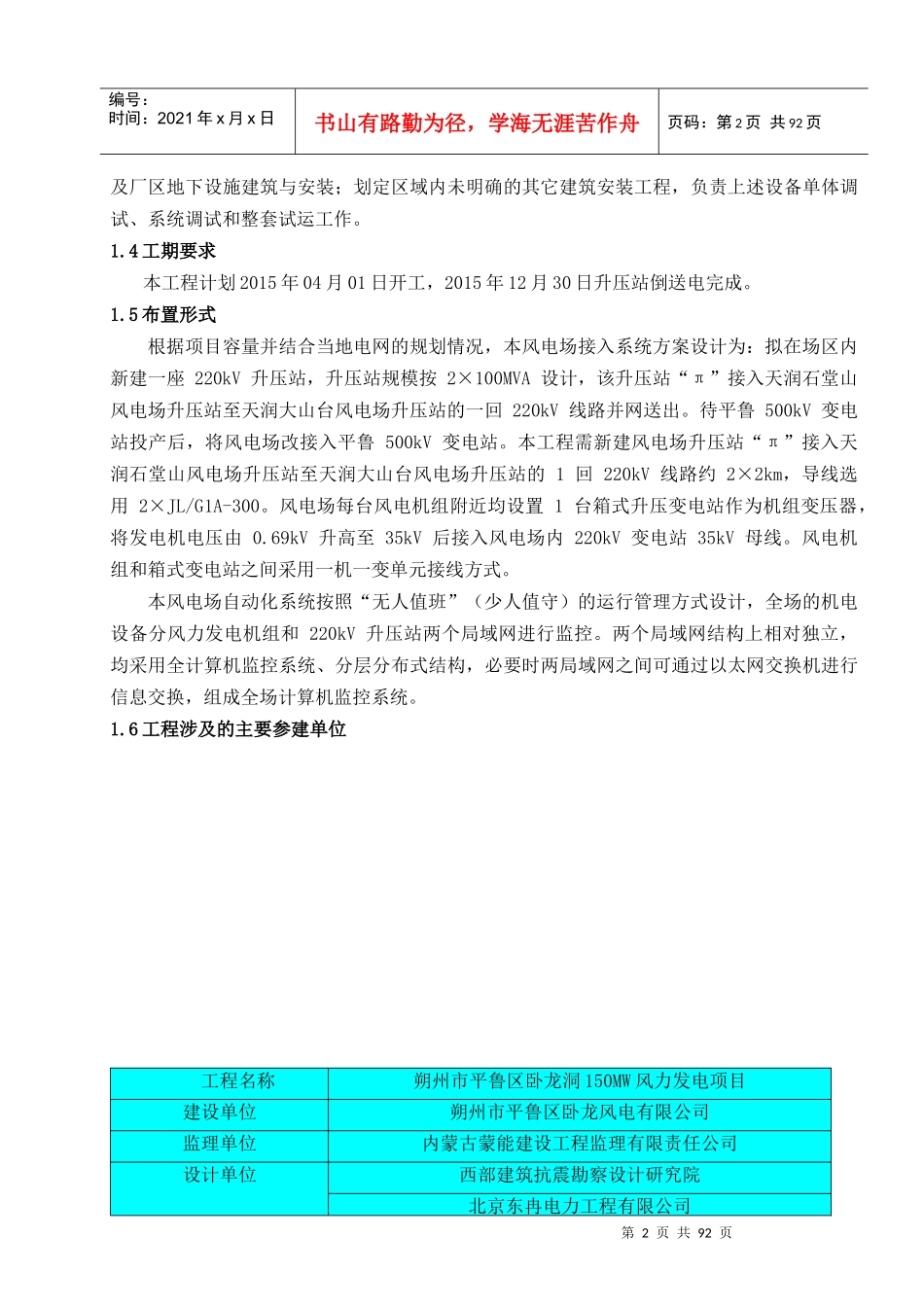

第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共92页1工程概况及特点1.1工程简述朔州市平鲁区卧龙洞150MW风电项目工程位于山西省朔州市平鲁区，总规划容量150MW。本工程拟安装75台单机容量为2.0MW的风电机组并配套建设相关设施。每台风力发电机组配置一台箱式变压器，共计75台。项目组成主要包括风电机组土建安装、升压站、施工生产生活区、集电线路、风机道路等。1.2工程性质及特点卧龙洞风电场位于山西省朔州市平鲁区北中部凤凰城镇山区，场址所在地区气候属于温带大陆性季风气候，其主要气候特点：昼夜温差大，春季多风少雨，夏季短促湿热、降雨集中，秋季短暂而凉爽，冬季漫长而寒冷。根据区域地质资料，场区所在地断裂构造以燕山期的断裂为主，断裂形成较早，构造活动较弱，新生代以来表现为整体均匀缓慢的抬升运动，内部差异升降运动和地震活动都很微弱。场地地面标高1506~1654m，地貌位置属喀斯特侵蚀剥蚀中起伏中山区。根据《中国地震动参数区划图》（GB18306-2001），本区的地震动峰值加速度为0.10g，对应的基本地震烈度为Ⅶ度，设计地震分组为第三组，属于建筑抗震的有利地段。卧龙洞风电场工程场区为山地类型，属于较复杂地形，根据IEC61400-1标准，本项目风电场宜选机型为IECIIIC类。经技术经济比较，综合经济效益和技术可行性,本风电场采用WTG4单机容量为2000kW，85m轮毂高度的风力发电机组。卧龙洞风电场装机150MW，拟采用单机容量2000kW风电机组，叶轮直径为115m，轮毂高度为85m，根据WT软件计算结果，本风电场理论年发电量为55096.96万kW·h。综合考虑空气密度修正、尾流修正、风力发电机组利用率、风力发电机组功率曲线影响、叶片污染损耗、线损及自用电损耗、湍流影响损失、气候影响、偏航、周围风电场影响、测风数据分析误差等各种损失后，综合折减系数34.81%，年上网电量为35917.19万kW·h，满发小时数为2394.48h，平均容量系数为0.2733。1.3工程规模本工程共安装75台2.0MW的风力发电机组。风力发电机及箱式变压器工程：本工程包括75台2.0MW风力发电机组及所属箱式变压器基础施工，设备吊、安装，电气、通信控制系统安装调试，风场内及风场至升压站的所有电力电缆、通信光缆敷设、安装、设备单体调试、系统调试和整套试运工作。风机间道路的施工，集电线路的土建、电气及相应的设备安装的施工。220kV升压站工程：升压站内所有生产设备及其所属基础、建、构筑物的建筑与安装以第2页共92页第1页共92页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共92页及厂区地下设施建筑与安装；划定区域内未明确的其它建筑安装工程，负责上述设备单体调试、系统调试和整套试运工作。1.4工期要求本工程计划2015年04月01日开工，2015年12月30日升压站倒送电完成。1.5布置形式根据项目容量并结合当地电网的规划情况，本风电场接入系统方案设计为：拟在场区内新建一座220kV升压站，升压站规模按2×100MVA设计，该升压站“π”接入天润石堂山风电场升压站至天润大山台风电场升压站的一回220kV线路并网送出。待平鲁500kV变电站投产后，将风电场改接入平鲁500kV变电站。本工程需新建风电场升压站“π”接入天润石堂山风电场升压站至天润大山台风电场升压站的1回220kV线路约2×2km，导线选用2×JL/G1A-300。风电场每台风电机组附近均设置1台箱式升压变电站作为机组变压器，将发电机电压由0.69kV升高至35kV后接入风电场内220kV变电站35kV母线。风电机组和箱式变电站之间采用一机一变单元接线方式。本风电场自动化系统按照“无人值班”（少人值守）的运行管理方式设计，全场的机电设备分风力发电机组和220kV升压站两个局域网进行监控。两个局域网结构上相对独立，均采用全计算机监控系统、分层分布式结构，必要时两局域网之间可通过以太网交换机进行信息交换，组成全场计算机监控系统。1.6工程涉及的主要参建单位工程名称朔州市平鲁区卧龙洞150MW风力发电项目建设单位朔州市平鲁区卧龙风电有限公司监理单位内蒙古蒙能建设工程监理有限责任公司设计单位西部建筑抗震勘察设计研究院北京东冉电力工程有限公司第3页共92页第2页共92...
