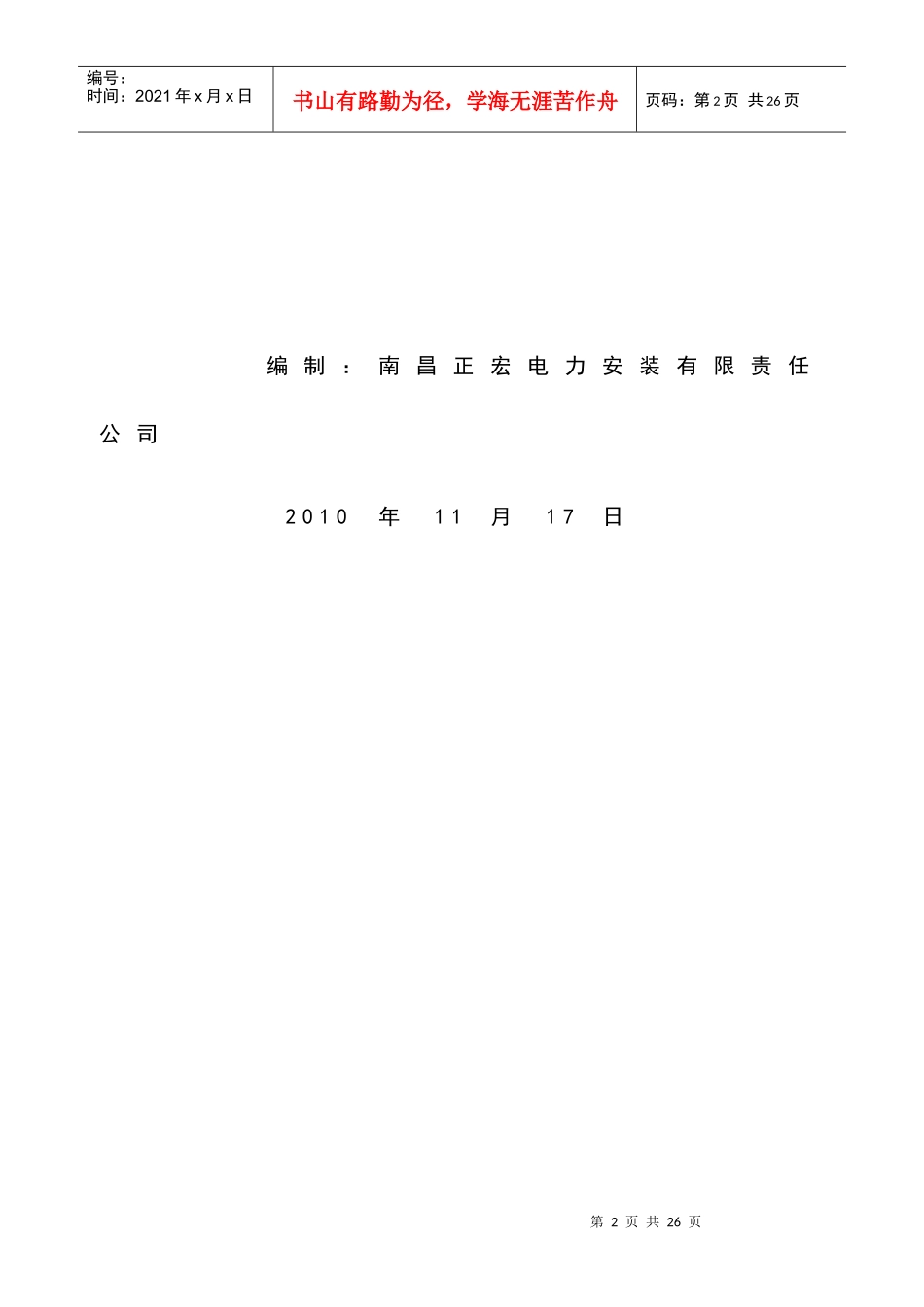

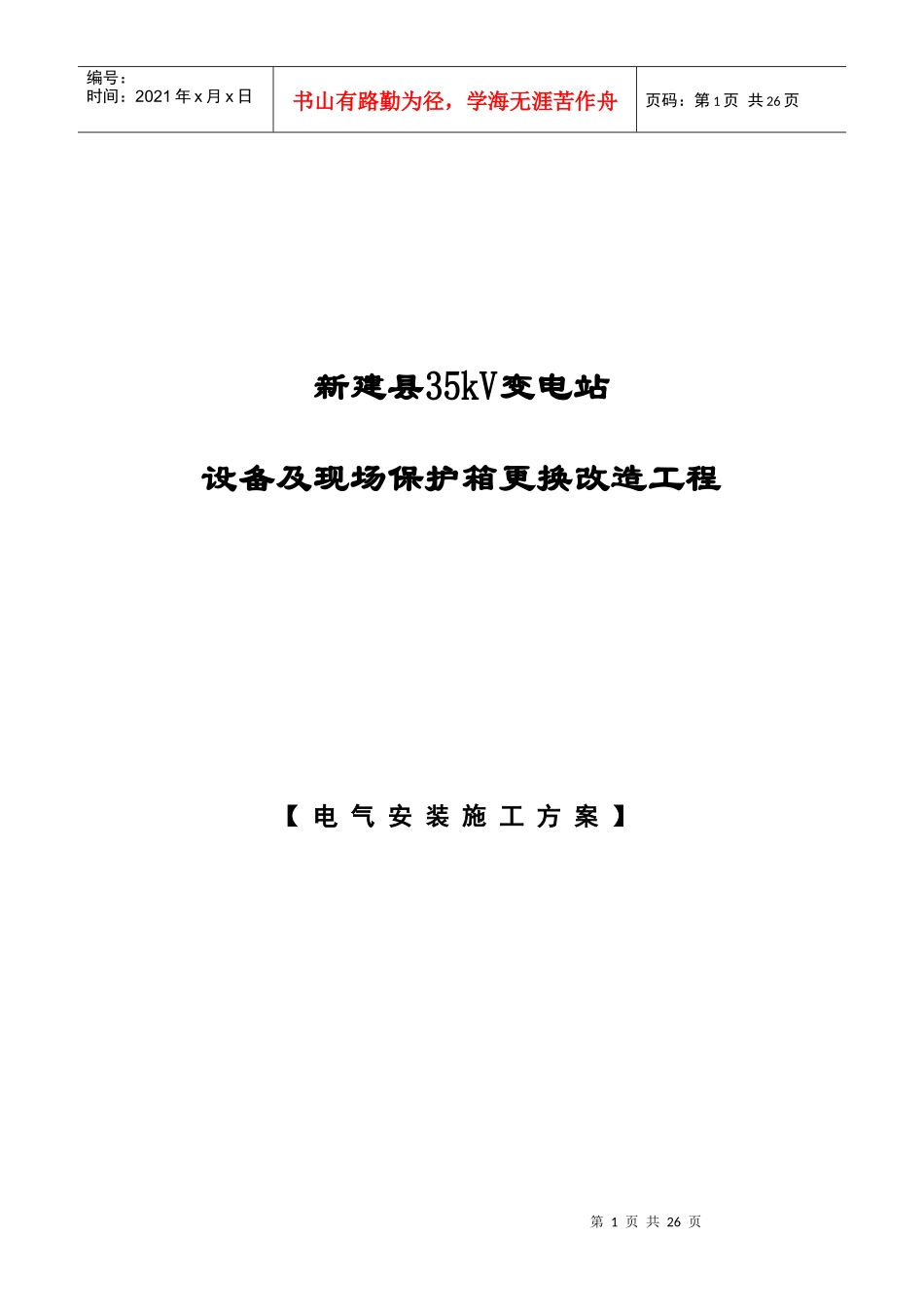

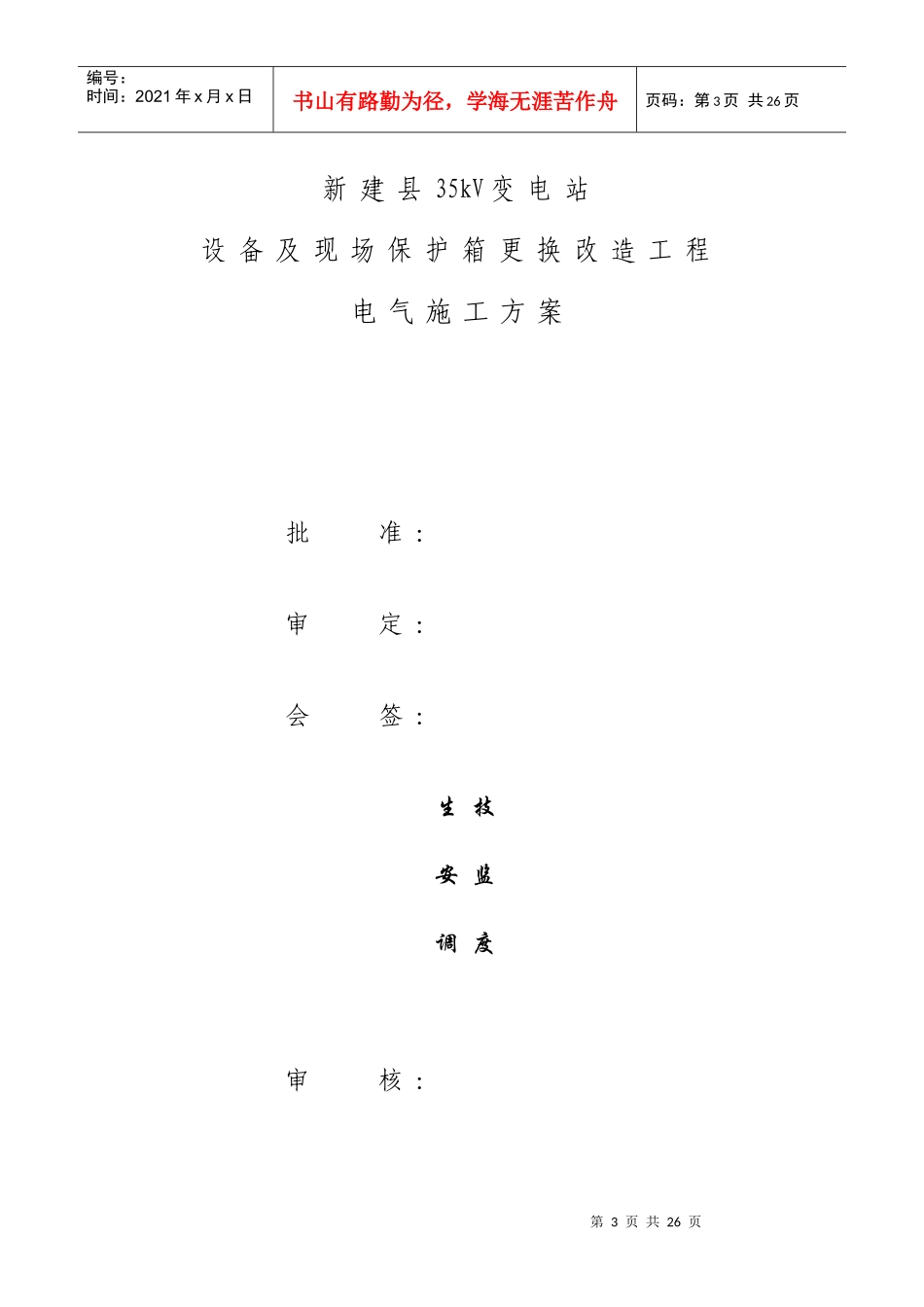

第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共26页新建县35kV变电站设备及现场保护箱更换改造工程【电气安装施工方案】第2页共26页第1页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共26页编制：南昌正宏电力安装有限责任公司2010年11月17日第3页共26页第2页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共26页新建县35kV变电站设备及现场保护箱更换改造工程电气施工方案批准：审定：会签：生技安监调度审核：第4页共26页第3页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共26页编制说明为保证本工程安全、有序、优质、高效地按期完成，根据施工组织纲要，结合变电站运行特点及现场施工特点，特制定本施工方案。一、工程概况二、工程涉及主要工作量三、施工组织机构设置四、施工部署及进度计划五、施工方法、施工工艺及安全技术措施六、质量管理措施七、安全管理措施八、施工现场及文明施工管理措施九、附件第5页共26页第4页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共26页新建县35KV变电站设备及现场保护箱更换改造工程电气施工方案一、工程概况本工程主要涉及新建县35kV铁河变电站、35kV东城变电站、35kV联圩变电站、35kV南矶变电站，4个35kV变电站内所属既有变低开关、变低出口刀闸、10kV柱上无功补偿装置等设备及现场保护箱的更换改造工程，电压等级35/10.5kV。二、工程涉及主要工作量1、一次设备断路器、隔刀、电抗器更换工作量：a)35kV铁河变电站更换2组10kV变低开关；b)35kV东城变电站更换2组10kV变低出口刀闸；c)35kV联圩变电站更换1组10kV柱上无功补偿装置;2、二次设备保护箱及控缆更换工作量：a)35kV铁河变电站更换1组10kV开关现场保第6页共26页第5页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共26页护箱及部分控制电缆；b)35kV南矶变电站更换3组10kV开关现场保护箱及部分控制电缆；3、试验与调试a)断路器、隔离开关、电抗器耐压交接试验；b)断路器、隔离开关直流电阻交接试验c)断路器、隔离开关、电抗器二次回路检查与试验；d)保护箱内保护装置单体调试；e)信号与控制回路试验与调试；f)微机防误闭锁装置调试；g)送配电设备系统调试三、施工组织机构设置工作负责人：杨孝福安全负责人：陈遵志技术负责人：张宏斌四、施工部署及进度计划1.施工部署原则a)以上变电站为运行站，必须坚持“安全第一”的施工原则，并做到文明施工；第7页共26页第6页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共26页a)坚持尽量少停电、意图和工程详细内容，进场施工前完成设计交底和施工技术交底，学习相关设备安装调试说明书和有关技术规范，准备好施工安装调试的有关记录表格；b)现场准备：主要解决各相关单位的协调问题，以及起重吊车的起重位置、设备材料的放置、施工电源、施工安全防护措施等；c)设备供应：序号供货设备名称型号单位数量备注1真空断路器台2要求设备在安装工作之前到位2隔离开关台23无功补偿装置台14保护箱台45d)材料准备：按照施工图纸及现场情况编制材料计划，并核对变电站存底施工图纸，做好材料的采购与供应；e)主要施工机械、机具准备：拟投入本工程的主要机械设备表序号设备名称规格型号数量1带自吊汽车6吨1辆第8页共26页第7页共26页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共26页2小型客车8座1辆3切割机14寸1台4电焊机11kW（220/380V）1台5砂轮机JDZG32-2/380V2台6台钻ZQ4113380V1台7发电机3KW1台8手枪钻BOSI350220V1把9母排冲孔机HP0601台10号码筒打印机凯普-NPCM-1A1台11多功能微机继电保护测试装置5108E1台12直流耐压试验装置ZJS35-11台13兆欧表2500/1000V各1台14数字万用表2块15人字梯2.5m2把f)人力资源准备：确定专业任务划分，各类人员及时到位；序号专业划分工种人员数量1设备安装电力安装工6人2调整试验电气试验工3人3后勤保障1人2.施工准备措施；a)取得调度的配合，应能按施工进度要求安排各间...
