普通式双柱汽车举升机设计概述VIP免费

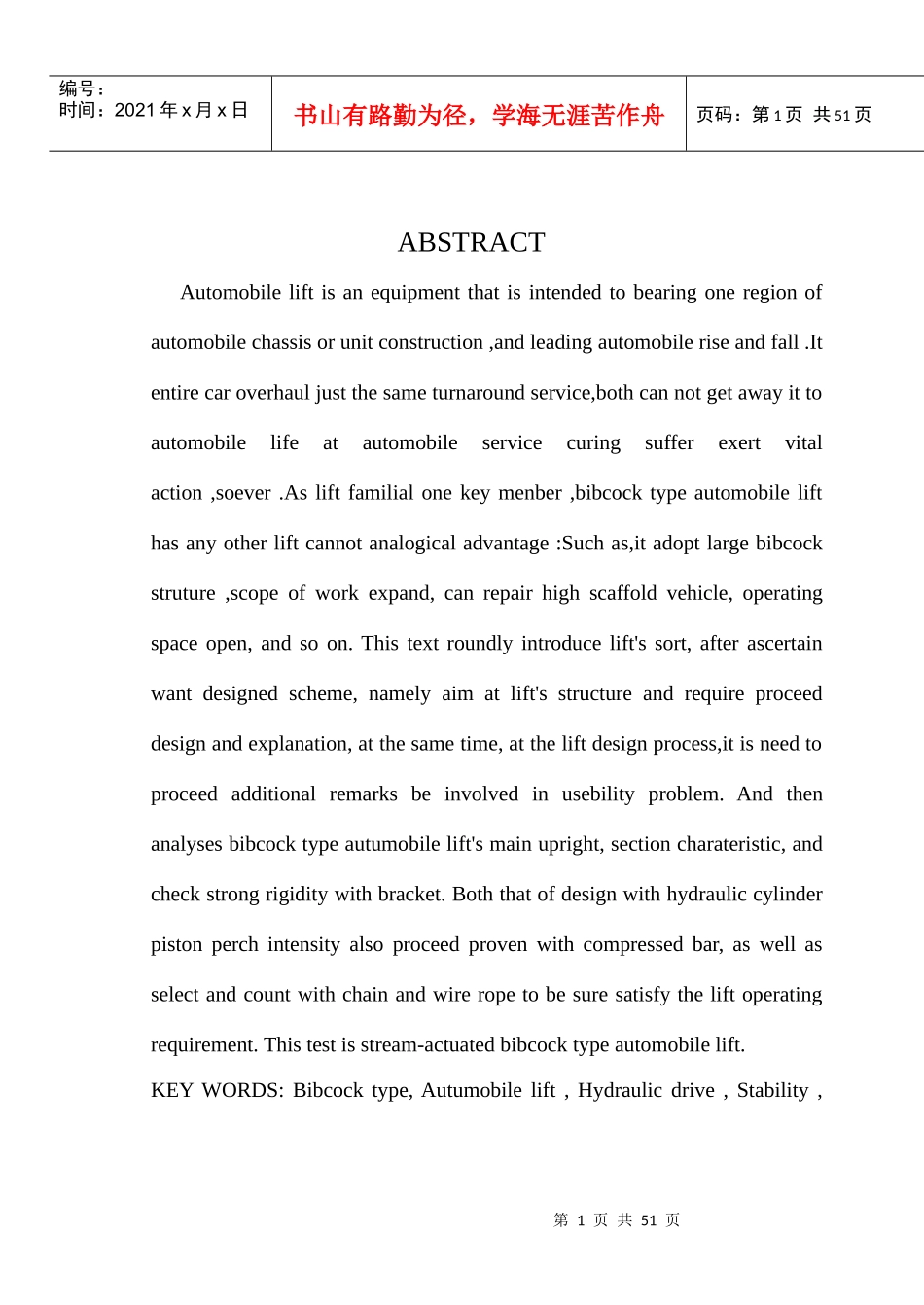

摘要汽车举升机使用以支撑汽车底盘或车身的某一部分，是汽车升降的设备。汽车举升机在维修保养中发挥至关重要的作用，无论是整车大修还是小修保养。都离不开他。液压式汽车举升机作为汽车举升机家族中的一员，他有着其他举升机无法比拟的优势：如它采用的结构工作范围广，可维修高顶棚车辆，工作空间空旷等，本文较全面的介绍了举升机的分类，在确定了所要设计的方案之后，即针对了举升机的结构及特点要求进行了设计与所明。同时对举升机设计过程中所涉及到的工艺问题进行补充说明，然后对汽车举升机立柱，横梁的截面特性，并对主立柱，横梁的强刚度和托臂的强度进行了校核验算。设计并对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以及对链条和钢丝绳等选择计算等，以保证设计的举升机满足使用要求。本课题所设计的是液压式双柱汽车举升机。关键字：液压式汽车举升机液压驱动稳定性截面特性第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共51页ABSTRACTAutomobileliftisanequipmentthatisintendedtobearingoneregionofautomobilechassisorunitconstruction,andleadingautomobileriseandfall.Itentirecaroverhauljustthesameturnaroundservice,bothcannotgetawayittoautomobilelifeatautomobileservicecuringsufferexertvitalaction,soever.Asliftfamilialonekeymenber,bibcocktypeautomobilelifthasanyotherliftcannotanalogicaladvantage:Suchas,itadoptlargebibcockstruture,scopeofworkexpand,canrepairhighscaffoldvehicle,operatingspaceopen,andsoon.Thistextroundlyintroducelift'ssort,afterascertainwantdesignedscheme,namelyaimatlift'sstructureandrequireproceeddesignandexplanation,atthesametime,attheliftdesignprocess,itisneedtoproceedadditionalremarksbeinvolvedinusebilityproblem.Andthenanalysesbibcocktypeautumobilelift'smainupright,sectioncharateristic,andcheckstrongrigiditywithbracket.Boththatofdesignwithhydrauliccylinderpistonperchintensityalsoproceedprovenwithcompressedbar,aswellasselectandcountwithchainandwireropetobesuresatisfytheliftoperatingrequirement.Thistestisstream-actuatedbibcocktypeautomobilelift.KEYWORDS:Bibcocktype,Autumobilelift,Hydraulicdrive,Stability,第2页共51页第1页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共51页Sectioncharacteristic第3页共51页第2页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共51页绪论双柱式汽车举升机是一种汽车修理和保养单位常用的举升设备，广泛应用于轿车等小型车的维修和保养。目前，全国生产汽车举升机的厂家较多，生产的举升机的形式也比较繁多，有双柱式举升机、四柱式举升机、剪式举升机、组合移动汽车式举升机等。本文较全面地介绍了举升机的分类，在确定了所要设计的举升机的方案之后，即针对举升机的结构及其特点要求进行了设计与说明，同时对举升机设计过程中所涉及到的工艺性问题进行补充说明。然后分析了普通式双柱汽车举升机主立柱的截面特性，并对主立柱的强刚度和托臂的强度进行了校核验算。对液压缸活塞杆强度以及受压杆的稳定性也进行了验算，以保证所设计的举升机满足使用要求。本课题所设计的是液压驱动的普通式双柱汽车举升机。它的特点是：①性能可靠，低能耗，操作方便；②无横梁，结构简单；③非对称托臂可伸缩，保证了安全性；④托脚的最低位置低，使得车辆的底盘可以比较低，对各种车辆的适应性扩大了；⑤与螺杆式的举升机相比，使用寿命较长；⑥价格低廉，拥有的市场份额较大。经过调研了解到国内市场对于维修用举升机的需求量比较大，考虑到国内的特点，从实用角度出发，确定如下方案：一、考虑到大多数维修是屋内作业，野外作业有，但是少，故采用两第4页共51页第3页共51页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共51页立柱升举，尽量在满足升举条件的情况下，节省空间。二、为了减少噪音及其达到...
