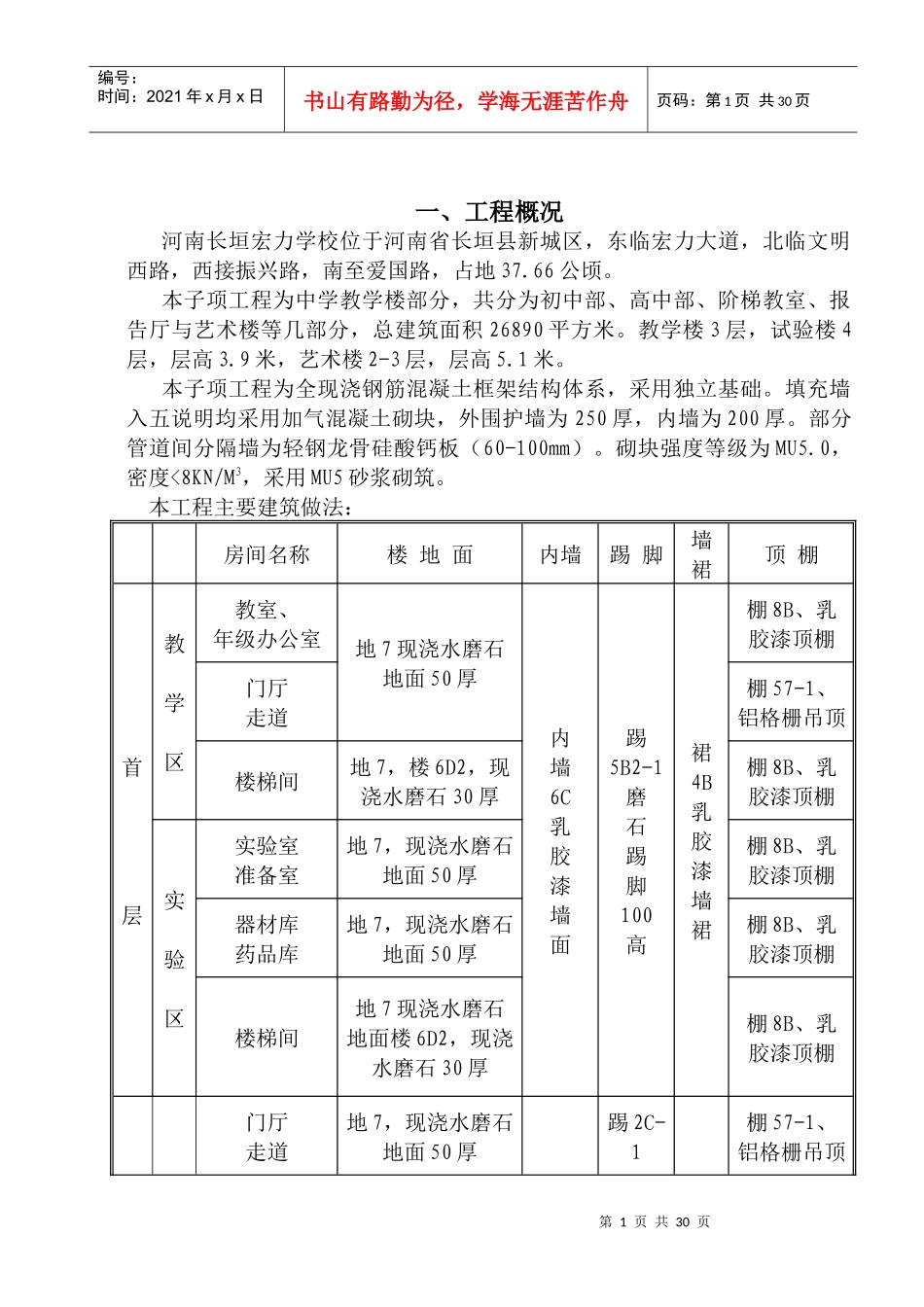

第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共30页一、工程概况河南长垣宏力学校位于河南省长垣县新城区，东临宏力大道，北临文明西路，西接振兴路，南至爱国路，占地37.66公顷。本子项工程为中学教学楼部分，共分为初中部、高中部、阶梯教室、报告厅与艺术楼等几部分，总建筑面积26890平方米。教学楼3层，试验楼4层，层高3.9米，艺术楼2-3层，层高5.1米。本子项工程为全现浇钢筋混凝土框架结构体系，采用独立基础。填充墙入五说明均采用加气混凝土砌块，外围护墙为250厚，内墙为200厚。部分管道间分隔墙为轻钢龙骨硅酸钙板（60-100mm）。砌块强度等级为MU5.0，密度<8KN/M3，采用MU5砂浆砌筑。本工程主要建筑做法：房间名称楼地面内墙踢脚墙裙顶棚首层教学区教室、年级办公室地7现浇水磨石地面50厚内墙6C乳胶漆墙面踢5B2-1磨石踢脚100高裙4B乳胶漆墙裙棚8B、乳胶漆顶棚门厅走道棚57-1、铝格栅吊顶楼梯间地7，楼6D2，现浇水磨石30厚棚8B、乳胶漆顶棚实验区实验室准备室地7，现浇水磨石地面50厚棚8B、乳胶漆顶棚器材库药品库地7，现浇水磨石地面50厚棚8B、乳胶漆顶棚楼梯间地7现浇水磨石地面楼6D2，现浇水磨石30厚棚8B、乳胶漆顶棚门厅走道地7，现浇水磨石地面50厚踢2C-1棚57-1、铝格栅吊顶第2页共30页第1页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共30页其它配电间地1，细石混凝土地面50厚棚8B、乳胶漆顶棚卫生间地9，铺地砖地面内墙38A棚52铝合金吊顶二至四层教学区教室、年级办公室、走道楼6D2，现浇水磨石50厚，楼6W3内墙6C乳胶漆墙面踢5B2-1磨石踢脚100高裙4B乳胶漆墙裙棚8B、乳胶漆顶棚楼梯间楼6D2，现浇水磨石30厚棚8B、乳胶漆顶棚实验区实验室、仪器室、准备室楼6D2改，现浇水磨石50厚，楼6W3棚8B、乳胶漆顶棚走道楼6D2，现浇水磨石50厚楼梯间楼6D2，现浇水磨石30厚棚8B、乳胶漆顶棚其他卫生间楼8F2，铺地砖楼面内墙38A棚52铝合金吊顶二、施工条件1、该工程紧靠宏力大道，施工场地较宽。2、根据长垣地区的地理位置，建筑物资不完全，需在内地购买。3、气候条件较差，冬雨施工较多。4、“三通一平”条件基本具备。5、该工程项目开工所需的各项许可证及相关文件准备齐全。6、根据本公司经济、技术、资金等实力和该工程的建设要求，人员、物质、设备均能满足施工需要，可随时进场施工。三、施工方案一、基础及主体施工方案第3页共30页第2页共30页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共30页1、基础及主体工程概况基础采用独立基础和条形基础。砼强度等级：垫层为C15，基础及三、四层主体为C30，基础梁及一，二层主体为C35。钢筋种类：HPB235(Ⅰ)、HRB335（Ⅱ）。基础的持力层为粉质粘土夹粉土，持力层的承载力特征值：140KPa，基础底板受力钢筋的混凝土净保护层厚度为40mm,基础及基础梁纵向受力钢筋的混凝土净保护层厚度为30mm，梁、柱纵筋保护层厚度为30mm,现浇板纵筋保护层厚度为20mm。砌体为混凝土砌块,混合砂浆强度等级为≥M5。2、基础及主体工程施工方案编制依据河南长垣宏力学校中学教学楼工程施工图纸《混凝土结构施工及验收规范》GB50204－2002《混凝土质量控制标准》GB50164－92《混凝土强度检验评定标准》GBJ107－87《砌体工程施工及验收规范》GB50203－2002《屋面工程质量验收规范》GB50207-2002《建筑工程施工质量检验评定标准》GB50300－2001《钢筋焊接及验收规程》JGJ18-96《建筑地基基础工程质量验收规范》GB20202-2002《建筑施工安全检查标准》JGJ59-99《建筑机械使用安全技术规程》JGJ33-2001《施工现场临时用电安全技术规范》JGJ46-88现行国家及河南省有关施工验收规3、主体轴线、标高、垂直度的控制方案①轴线、垂直度：轴线由专职放线员根据建设单位提供的红线图，总平面图将各轴线用经纬仪引至施工场地中，建立控制网以控制精度，各层轴线控制均采用铅锤翻引，施工中从下至上，由底层向上弹出各柱外侧轴线做为上层轴线控制线，相互检核；垂直度采用铅锤钢尺进行检核和控制。②标高：根据建设单位提供的水准点将该水准点引测至场中固定位置做施工用引...
