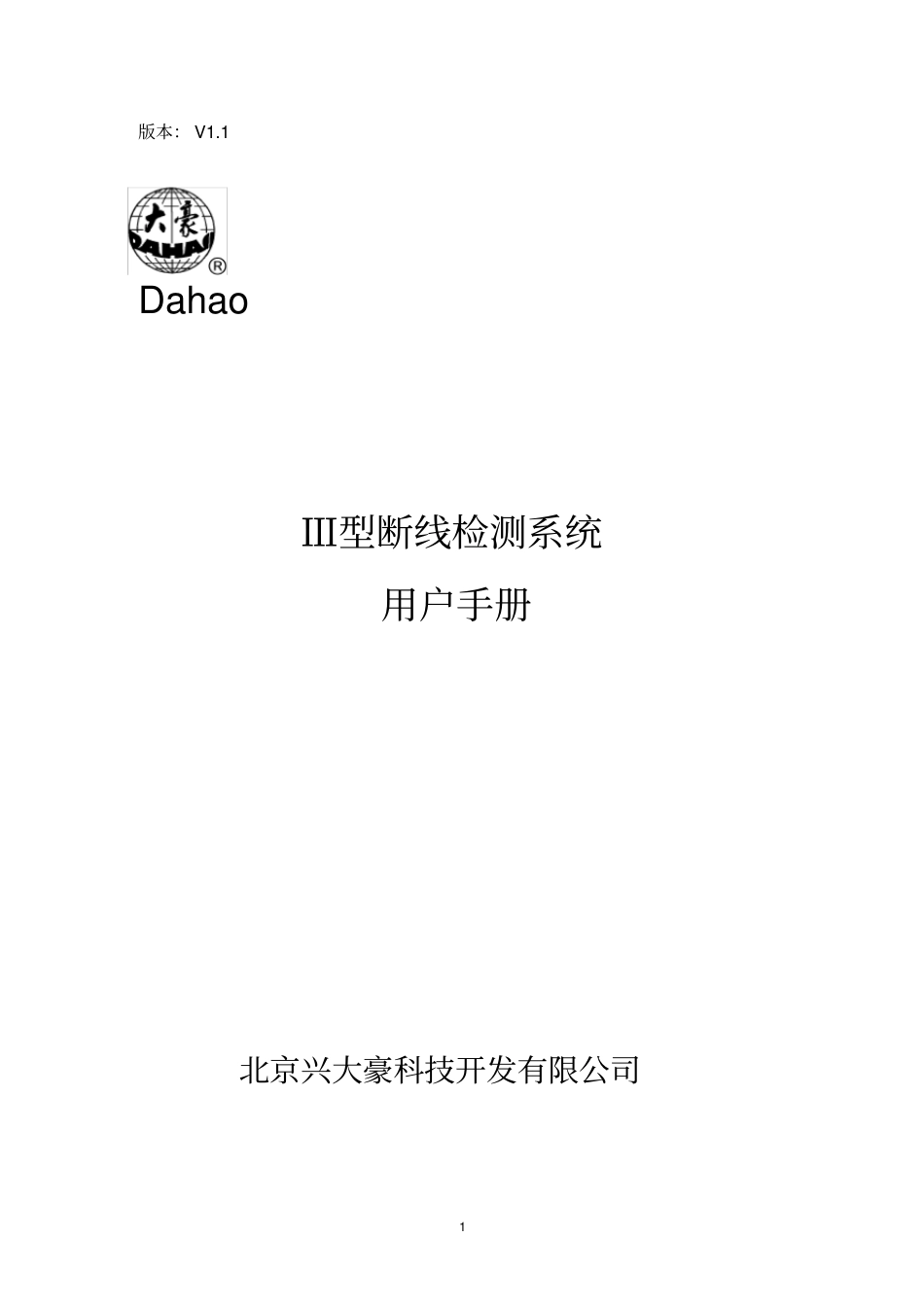

1版本:V1.1DahaoⅢ型断线检测系统用户手册北京兴大豪科技开发有限公司2目录第一章概述................................................................................31.1系统的组成.....................................................................................................31.2功能及特点.....................................................................................................4第二章选型说明..........................................................................52.1纯机头控制板HCO4O2..............................................................................52.2挑线簧式机头信号板HT154......................................................................62.3斩光轮式机头信号板....................................................................................72.4机头灯开关板..............................................................................................12第三章安装指南.......................................................................163.1电控的安装..................................................................................................163.1.1纯断检机头控制板的安装...............................................................16第四章调试指南.......................................................................174.1接线..............................................................................................................174.2纯断检机头控制板供电的测量..................................................................17第五章在线升级和写地址操作说明.....................................185.1HC0402在线升级操作说明.......................................................................185.2316机型主控在线升级操作说明...............................................................185.3328机型主控在线升级操作说明...............................................................215.4写板地址步骤..............................................................................................2335.5检查板地址步骤..........................................................................................235.6查询机头信息步骤......................................................................................24第六章组合绣操作说明..........................................................25附录一系统框图和线缆图......................................................48附录二外围信号板安装尺寸图..............................................58附录三簧式断检接线示意图..................................................60第一章概述我公司为了适应市场需求,开发了纯断检机头控制系统。该断线检测系统功能强大,进一步满足了厂家、用户和绣花机发展的需要。1.1系统的组成III型断线检测系统包括三部分:(1)纯断检机头控制板HC0402;(2)斩光轮式机头信号板:用于配有轮式断检的机型,安装在夹线器后。功能类似于Ⅰ型断检和Ⅱ型断检中的轮式光耦检测板(如Ⅰ型断检中的EF103X和Ⅱ型断检中的EF193X),但不能混用。如HL624(6针,光耦间距和安装尺寸与EF109X相同)、HL924(9针,光耦间距和安装尺寸与EF103X相同)和HL921(9针,新跃专用);(3)挑线簧式机头信号板:用于配有簧式断检的机型,板上有簧式断检接口、机4头红绿灯和机头开关,安装在夹线器后。如HT154(尺寸和EF154X、EF120X相同);(4)机头灯开关扳:如果只使用轮式断检,则使用机头灯开关板。1.2功能及特点(1)支持在线写地址和组合刺绣功能,组合刺绣等参数如分组、扩针杆和扩幅面等都可以在操作头上进行设置;(2)支持在线升级功能,纯断检机头控制板HC0402的程序可以通过...
