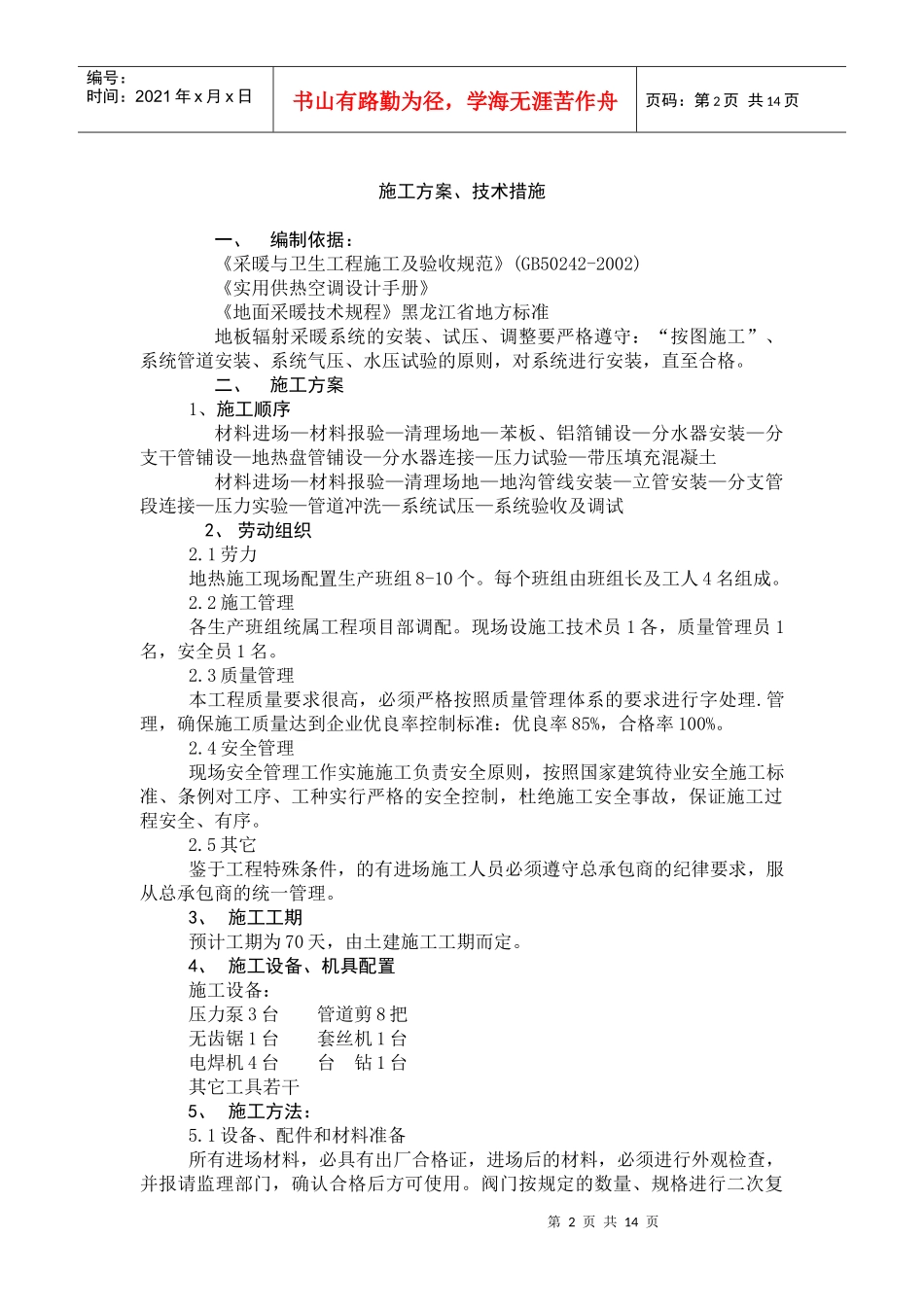

第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共14页一、企业法人营业执照二、资质证书三、工程开工报审表四、工程开工报告五、施工组织设计(方案)报审表单位工程施工组织设计目录一、工程概述二、施工准备工作计划三、施工方案、技术措施四、施工进度计划五、现场文明施工六、主要材料计划七、主要机具设备计划八、技术(质量)及安全技术交底第2页共14页第1页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共14页施工方案、技术措施一、编制依据：《采暖与卫生工程施工及验收规范》(GB50242-2002)《实用供热空调设计手册》《地面采暖技术规程》黑龙江省地方标准地板辐射采暖系统的安装、试压、调整要严格遵守：“按图施工”、系统管道安装、系统气压、水压试验的原则，对系统进行安装，直至合格。二、施工方案1、施工顺序材料进场—材料报验—清理场地—苯板、铝箔铺设—分水器安装—分支干管铺设—地热盘管铺设—分水器连接—压力试验—带压填充混凝土材料进场—材料报验—清理场地—地沟管线安装—立管安装—分支管段连接—压力实验—管道冲洗—系统试压—系统验收及调试2、劳动组织2.1劳力地热施工现场配置生产班组8-10个。每个班组由班组长及工人4名组成。2.2施工管理各生产班组统属工程项目部调配。现场设施工技术员1各，质量管理员1名，安全员1名。2.3质量管理本工程质量要求很高，必须严格按照质量管理体系的要求进行字处理.管理，确保施工质量达到企业优良率控制标准：优良率85%，合格率100%。2.4安全管理现场安全管理工作实施施工负责安全原则，按照国家建筑待业安全施工标准、条例对工序、工种实行严格的安全控制，杜绝施工安全事故，保证施工过程安全、有序。2.5其它鉴于工程特殊条件，的有进场施工人员必须遵守总承包商的纪律要求，服从总承包商的统一管理。3、施工工期预计工期为70天，由土建施工工期而定。4、施工设备、机具配置施工设备：压力泵3台管道剪8把无齿锯1台套丝机1台电焊机4台台钻1台其它工具若干5、施工方法：5.1设备、配件和材料准备所有进场材料，必具有出厂合格证，进场后的材料，必须进行外观检查，并报请监理部门，确认合格后方可使用。阀门按规定的数量、规格进行二次复第3页共14页第2页共14页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共14页试，复试时间必须在材料进场后、使用前。复试合格后方可使用：每道工序施工完要进行工序交接，并进行自检、互检，合格后方可进入下道工序施工。根据施工图，确定每个供、回水管进出户位置、标高，并预留好钢套管。采用大一级套管并能满足施工及技术的要求。暖卫材料和设备在使用和安装前，按设计要求核试验规格、型号，符合要求方可使用。管道和设备安装前，必须清除内部污垢和杂物。材料员负责作用设备、配件和材料提前送达现场，并出示所送物资的检验单和合格证。5.2清理现场首先平整场地，清理施工现场，清理后场地要求不应有钢筋头、砖头等土建残留物及其它工种的施工工、作业机具，无明显凸起及坑洼等部位。5.3铺设保温苯板及铝箔铺设时要求铺装平整，结合紧密，缝隙不大于10mm，铺设完后不应有浮起、架空等现象。外墙墙角高隔热层，用苯板条沿外墙墙脚竖向面设，要求高度一致。5.4分水器安装在铺设苯板(铝箔)同时安装分水器，分水器的安装必须符合施工设计图纸的要求，安装时应严格按规范进行，分水器保持水平，靠四支膨胀螺栓固定于墙壁上，连接挡板不应有较明显的弯曲变形，安装完毕后应美观、牢固。5.5盘管铺设分水器安装完毕后即开始铺设交联聚乙烯管材，严格按设计要求及标准上所规定的条例铺设，呈回字型铺设于苯板、铝箔之上，其间距均匀，明显的偏差不3cm，盘管弯曲处弧度不小于8倍管径，弧度基本一致，盘管应与保温层通过卡钉固定，形成整体。分水器与交联管以卡套式管件连接，要求连接紧密符合暖通专业严密性检验标准，交联管安装完毕后应竖直垂向地面以达到美观的效果。5.6压力试验分水器与交联管连接完成后进行压力试验，在分水器供水管处连接打压设备与分水器进行整体打压，在升压至0.6Mpa后，...
