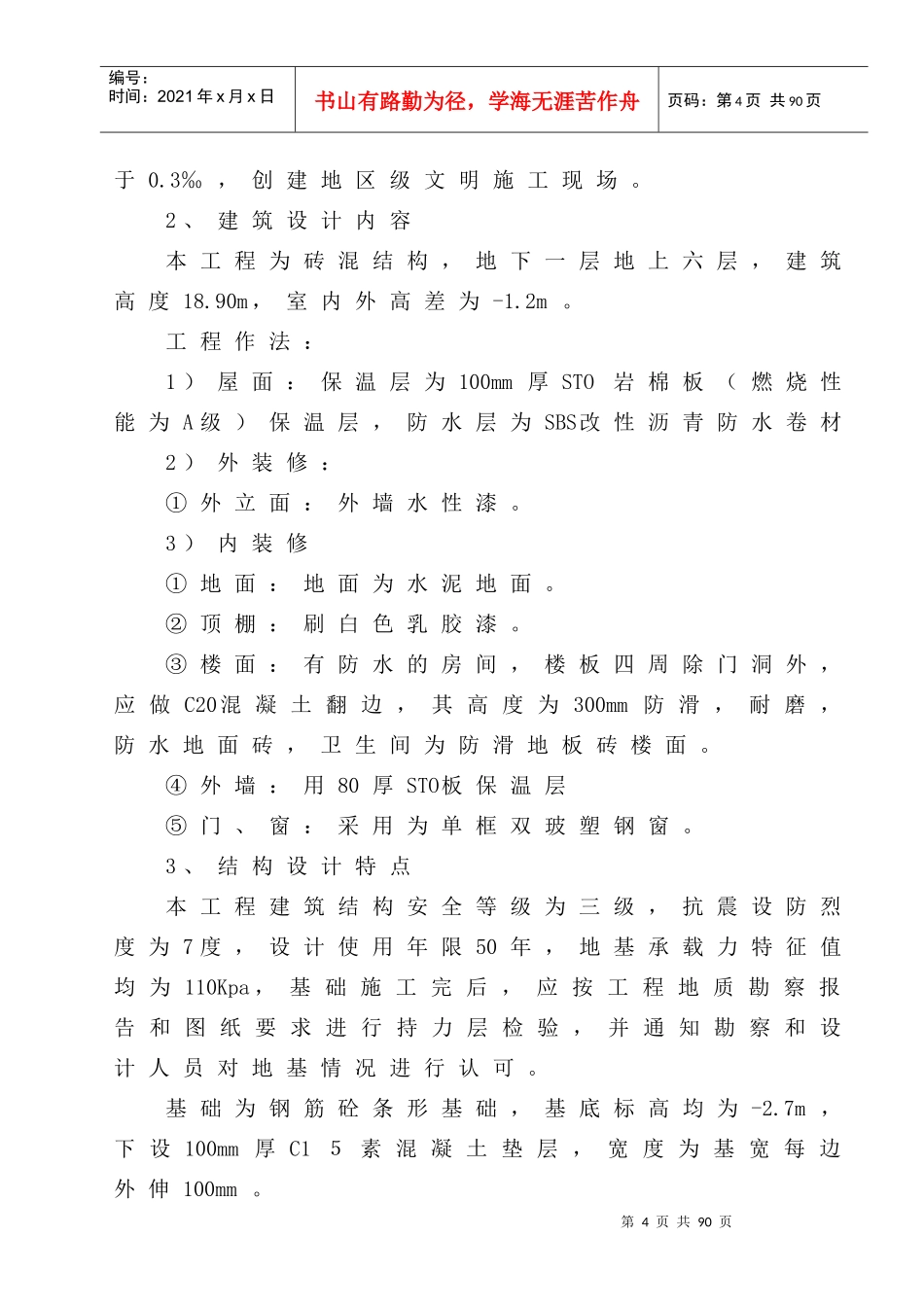

第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共90页一、工程概况1、工程简述宅楼工程，地处路，设计总建筑面积为m2，砖混结构，地下一层地上六层。建筑结构安全等级为三级，设计使用年限为50年，建筑抗震设防烈度为7度，地基承载力特征值为110Kpa。本工程由新疆建筑科学研究院有限责任公司建筑设计一分院，招标范围：为施工图设计内的建筑、结构、采暖、给排水、电气设备安装工程。工期目标：年月日开工，年月日竣工，总工期施工天数为日历天数天。质量目标：单位工程质量达到国家质量验收标准规定的合格等级。安全目标：无伤亡事故发生，轻伤事故频率小第4页共90页第3页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共90页于0.3‰，创建地区级文明施工现场。2、建筑设计内容本工程为砖混结构，地下一层地上六层，建筑高度18.90m，室内外高差为-1.2m。工程作法：1）屋面：保温层为100mm厚STO岩棉板（燃烧性能为A级）保温层，防水层为SBS改性沥青防水卷材2）外装修：①外立面：外墙水性漆。3）内装修①地面：地面为水泥地面。②顶棚：刷白色乳胶漆。③楼面：有防水的房间，楼板四周除门洞外，应做C20混凝土翻边，其高度为300mm防滑，耐磨，防水地面砖，卫生间为防滑地板砖楼面。④外墙：用80厚STO板保温层⑤门、窗：采用为单框双玻塑钢窗。3、结构设计特点本工程建筑结构安全等级为三级，抗震设防烈度为7度，设计使用年限50年，地基承载力特征值均为110Kpa，基础施工完后，应按工程地质勘察报告和图纸要求进行持力层检验，并通知勘察和设计人员对地基情况进行认可。基础为钢筋砼条形基础，基底标高均为-2.7m，下设100mm厚C1５素混凝土垫层，宽度为基宽每边外伸100mm。第5页共90页第4页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共90页混凝土保护层厚度基础防护：基础侧面土壤接触处，砖基础用1：2水泥砂浆（掺3％防水粉）抹面20mm厚，刷冷底子油一道，改性沥青二道。钢筋砼基础刷冷底子油一道，热性沥青二道。工程中主要构件所用材料强度等级：垫层为素C15砼，基础为C35为砼，构造柱为C20砼，梁、板为C20砼。砌体为MU10粘土砖墙砌筑砂浆地下室M10水泥砂浆砌筑，女儿墙M5.0砂浆砌筑4、设备安装及材料说明（1）采暖系统1、低温地板敷设采暖系统①本工程为低温地板敷设采暖系统，热媒为低温热水，供水温度为55℃-45℃，总散热量为１３７ＫＷ，耗热量指标４５Ｗ／㎡，系统阻力２０ｋｐａ，住户采暖采用分户计量，供回水温差为10℃，供回水平均温度为50℃-40℃。②接分水器及立管之间管道用钢管，小于DN32的采用丝接，大于DN32的采用焊接，加热盘管采用DN16／20PEX管。③采暖地面的细石混凝土中除加入防止龟裂的添加剂外，当采暖面积超过30㎡时应设伸缩缝，当地面短边长度＜6m时沿长边方向每隔6m设一道伸缩缝，其宽度为8-9mm，在缝中设置高发泡聚乙烯泡沫塑料或填满弹性膨胀膏。第6页共90页第5页共90页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共90页④分集水器采用铜质材料，供水端支管装设流量调节阀。（2）给、排水系统①热水管采用白色PP-R塑料管，热熔连接，排水管及管件用PVC-U双臂螺旋消音管材及管件，用专用胶粘接。②给水系统安装完后用10Kg/cm2的标压试压，观察10分钟，压降不超过0.5Kg/cm2并不渗不漏为合格。③排水系统安装完后要作灌水试验，暗装或埋地的排水管道，在隐蔽前必须作灌水试验，其灌水高度不低于底层地面高度，不渗不漏为合格。④排水管道安装按《建筑排水硬聚乙烯管道施工及验收规范》施工。（3）消防系统①消防给水管采用镀锌钢管，丝口连接。②室内消火栓系统和室外地下给水连接前必须将室外地下给水管道冲洗干净，冲洗水量应达到消防时的最大设计流量。③消防系统安装完后应进行消防系统的水压试验，试验压力为工作压力加1.5倍，但最低不小于0.6MPa，其压力保持两小时无明显渗漏为合格。5、电气概述1）电源：低压配电电压等级为交流380V/220V，50HZ，低压配电系统采用树干式和放射式配电。2）进户电缆采用YJV22-1KV交联聚乙烯铠装...
