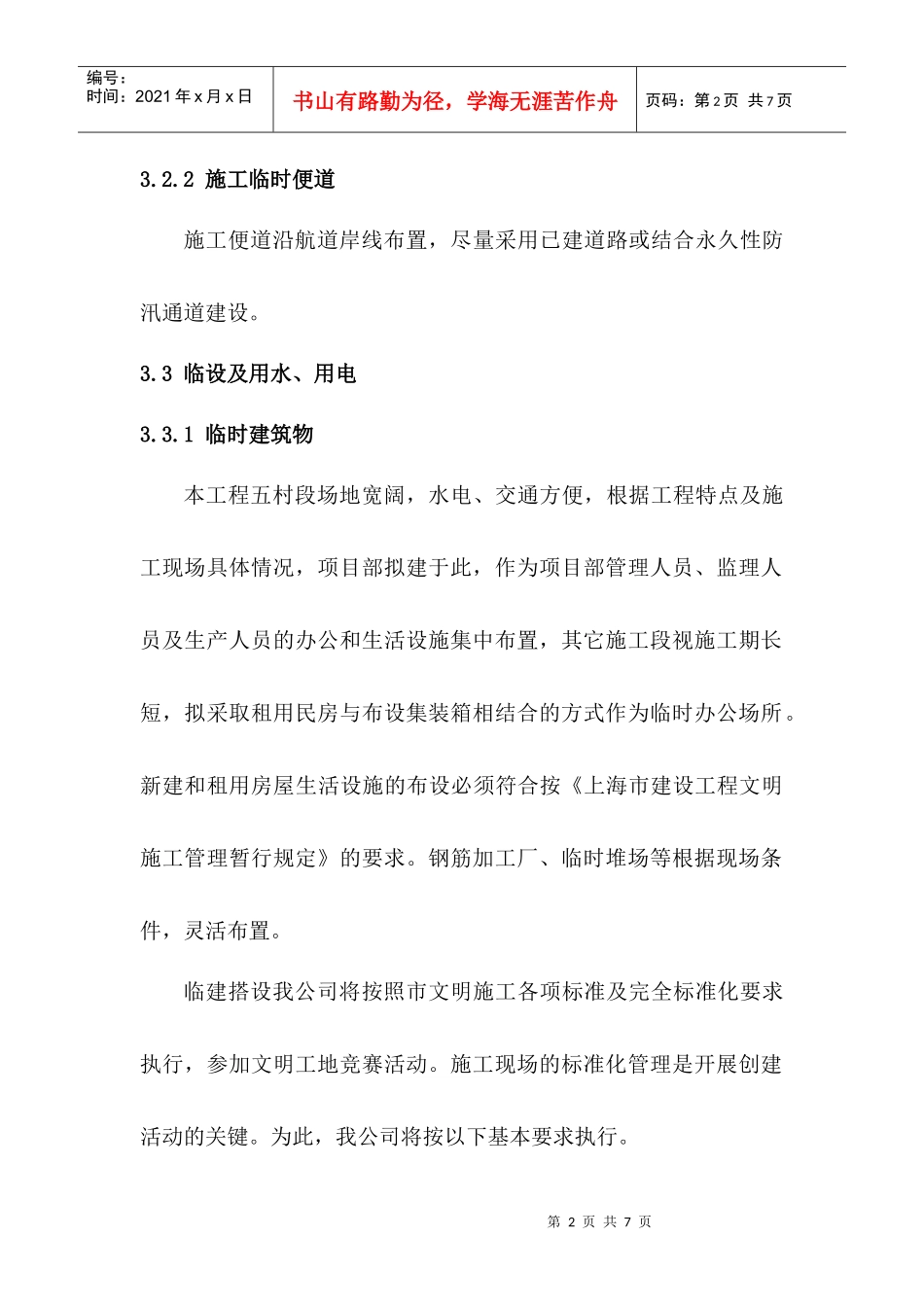

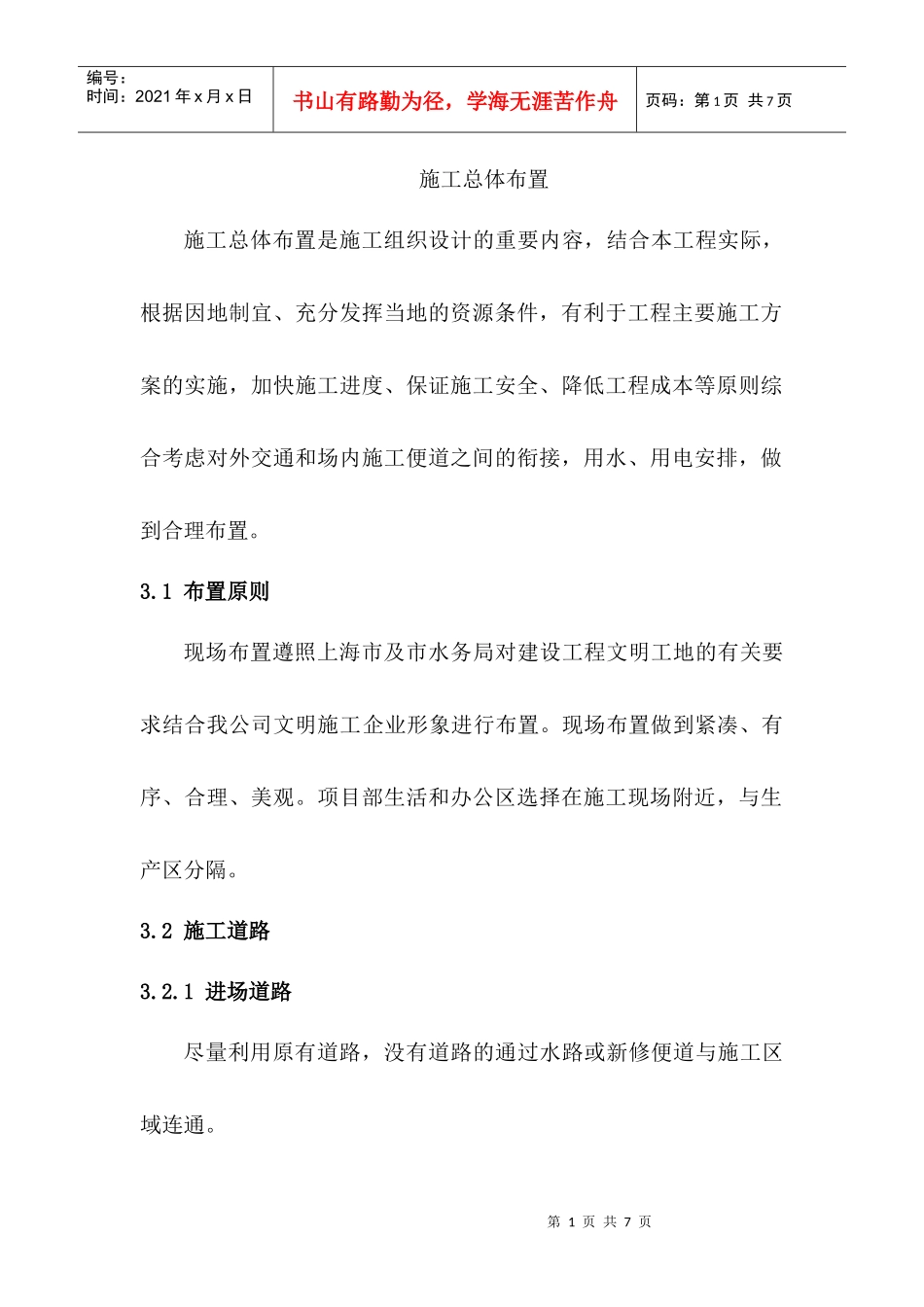

第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共7页施工总体布置施工总体布置是施工组织设计的重要内容，结合本工程实际，根据因地制宜、充分发挥当地的资源条件，有利于工程主要施工方案的实施，加快施工进度、保证施工安全、降低工程成本等原则综合考虑对外交通和场内施工便道之间的衔接，用水、用电安排，做到合理布置。3.1布置原则现场布置遵照上海市及市水务局对建设工程文明工地的有关要求结合我公司文明施工企业形象进行布置。现场布置做到紧凑、有序、合理、美观。项目部生活和办公区选择在施工现场附近，与生产区分隔。3.2施工道路3.2.1进场道路尽量利用原有道路，没有道路的通过水路或新修便道与施工区域连通。第2页共7页第1页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共7页3.2.2施工临时便道施工便道沿航道岸线布置，尽量采用已建道路或结合永久性防汛通道建设。3.3临设及用水、用电3.3.1临时建筑物本工程五村段场地宽阔，水电、交通方便，根据工程特点及施工现场具体情况，项目部拟建于此，作为项目部管理人员、监理人员及生产人员的办公和生活设施集中布置，其它施工段视施工期长短，拟采取租用民房与布设集装箱相结合的方式作为临时办公场所。新建和租用房屋生活设施的布设必须符合按《上海市建设工程文明施工管理暂行规定》的要求。钢筋加工厂、临时堆场等根据现场条件，灵活布置。临建搭设我公司将按照市文明施工各项标准及完全标准化要求执行，参加文明工地竞赛活动。施工现场的标准化管理是开展创建活动的关键。为此，我公司将按以下基本要求执行。第3页共7页第2页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共7页1、现场建筑搭设标准：项目部用围墙封闭，内部生产、生活区域明确分隔。2、食堂搭设标准：食堂必须有密封操作间、冰箱等设备。3、厕所搭设标准：采用化粪处理地面用地砖、墙面及隔断用瓷砖，墙面贴高度不得小于1.5m。4、浴室搭设标准地面用地砖、墙面用瓷砖，墙边有挂衣钩，浴室中有长凳。5、每个办公生活区有走廊、宣传廊。6、围墙材料应采用有一定刚度的材料，制成后的围墙应平顺、美观、安全、完整，统一规格，降低费用。7、生活大临设施按施工高峰300人安排。场坪结构为：先进行场地清理，清除杂草树木，场地整平后，10cm碎石垫层，7cm素砼面层，四周砖砌围墙，内设排水沟，用素砼护底。8、场外标牌在建设工地的主要醒目出入口分部设置标志牌，每个临时设施处至少二块，并在施工区域重要处设置专用警示牌，专用警示牌主第4页共7页第3页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共7页要包括：施工情况告示牌、交通标志牌和安全警示牌。所有标志牌和警示牌在整个施工期间保持完好、醒目，并在竣工后拆除。3.3.2用水、用电1、生活用水用电：拟向附近公司租用。2、施工用水用电：本工程分布较广，拟根据工程实际情况就近接入，以方便施工为前提，积极协调、解决。3.4临时防汛墙本工程闸门门体及相关部件维修、闸门墩拆除及重建等工程施工时，需修建临时防汛墙。设计采用了两种不同断面型式的临时防汛墙，即袋装土临时防汛墙、砖砌临时防汛墙，施工过程中根据潮位情况灵活布置。断面型式如下：第5页共7页第4页共7页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共7页根据工程进度安排，部分闸门维修需在汛期进行，汛期施工临第6页共7页第5页共7页测量放样浇筑垫层砌墙粉刷堆放袋装土编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共7页时防汛墙，结构由设计单位另行补充。本标我司以砖砌防汛墙为例介绍施工方案及质量控制措施。3.4.1工艺流程3.4.2工程施工1、浇筑垫层基础挖入30cm,铺设C15砼垫层，再砌筑临时防汛墙。2、砌墙临时防汛墙采用挤浆法砌筑，采用M5砂浆砌筑粘土砖，操作时砖块要放平、跟线。砌筑操作过程中，以分段控制游丁走缝和乱缝。经常进行自检，如发现有偏差，应随时纠正，严禁事后采用撞砖纠正。随砌随将溢出砖面的灰迹快刮除。3、粉刷为保证环境整洁，...
