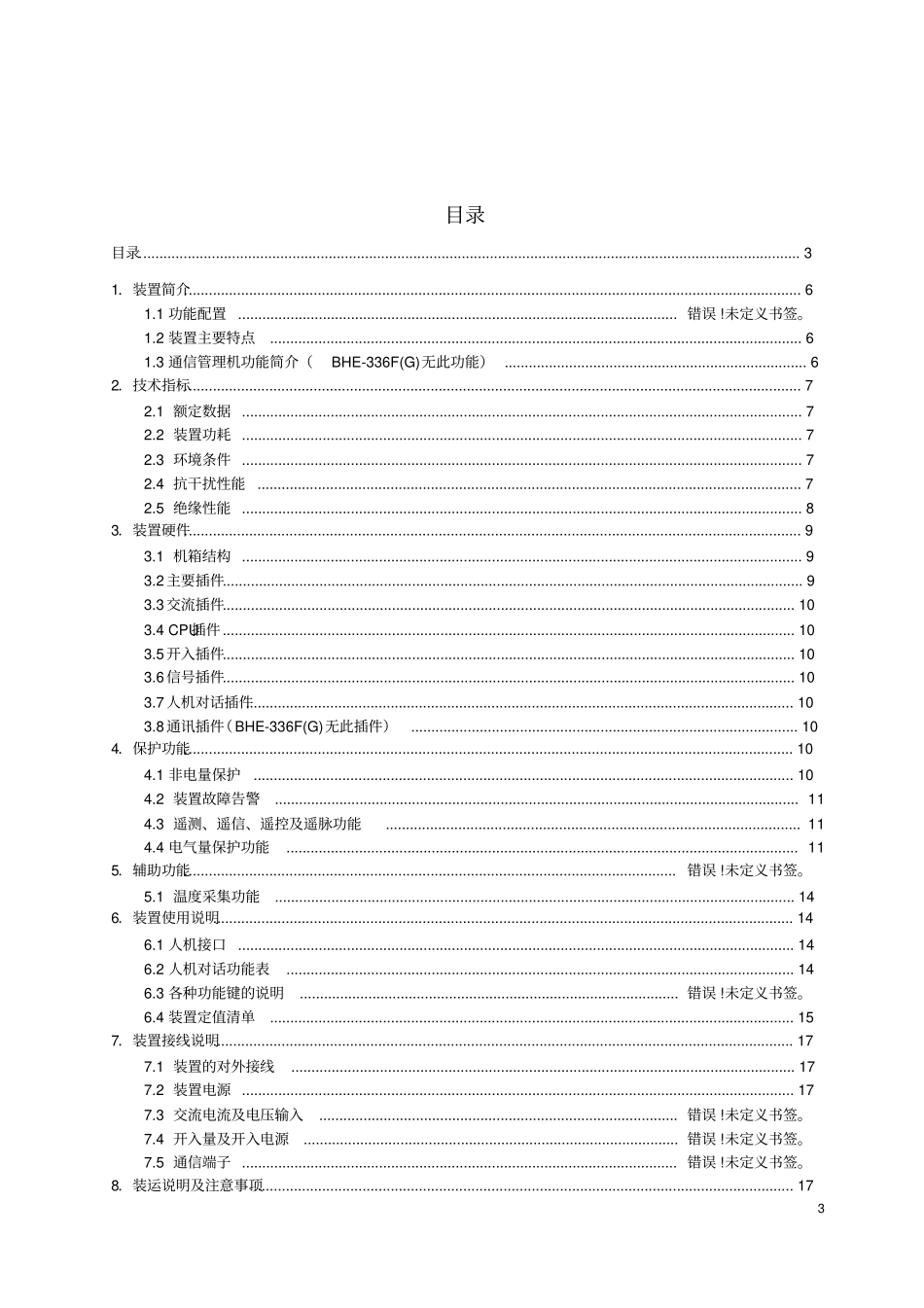

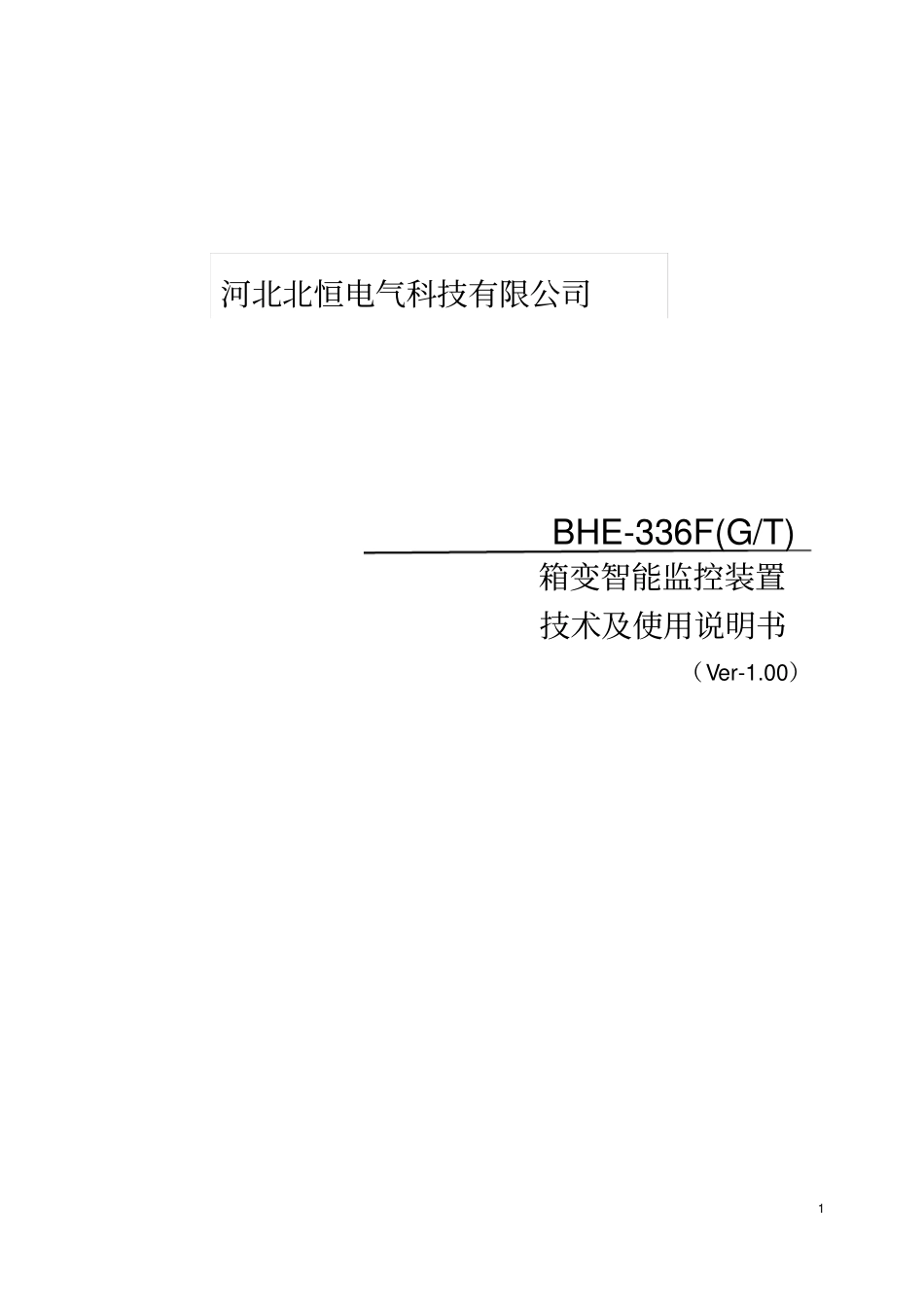

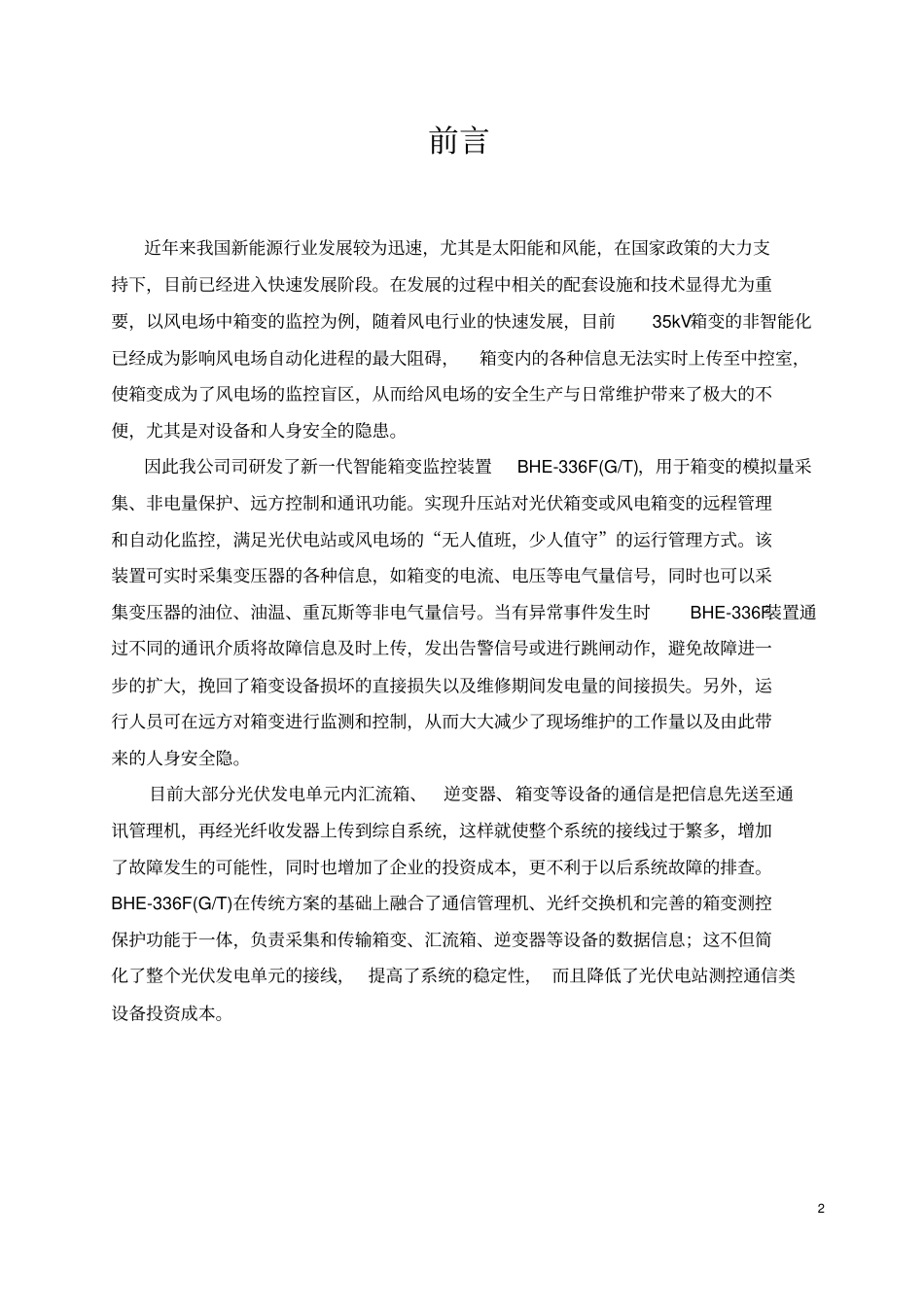

1BHE-336F(G/T)箱变智能监控装置技术及使用说明书（Ver-1.00）河北北恒电气科技有限公司2前言近年来我国新能源行业发展较为迅速，尤其是太阳能和风能，在国家政策的大力支持下，目前已经进入快速发展阶段。在发展的过程中相关的配套设施和技术显得尤为重要，以风电场中箱变的监控为例，随着风电行业的快速发展，目前35kV箱变的非智能化已经成为影响风电场自动化进程的最大阻碍，箱变内的各种信息无法实时上传至中控室，使箱变成为了风电场的监控盲区，从而给风电场的安全生产与日常维护带来了极大的不便，尤其是对设备和人身安全的隐患。因此我公司司研发了新一代智能箱变监控装置BHE-336F(G/T)，用于箱变的模拟量采集、非电量保护、远方控制和通讯功能。实现升压站对光伏箱变或风电箱变的远程管理和自动化监控，满足光伏电站或风电场的“无人值班，少人值守”的运行管理方式。该装置可实时采集变压器的各种信息，如箱变的电流、电压等电气量信号，同时也可以采集变压器的油位、油温、重瓦斯等非电气量信号。当有异常事件发生时BHE-336F装置通过不同的通讯介质将故障信息及时上传，发出告警信号或进行跳闸动作，避免故障进一步的扩大，挽回了箱变设备损坏的直接损失以及维修期间发电量的间接损失。另外，运行人员可在远方对箱变进行监测和控制，从而大大减少了现场维护的工作量以及由此带来的人身安全隐。目前大部分光伏发电单元内汇流箱、逆变器、箱变等设备的通信是把信息先送至通讯管理机，再经光纤收发器上传到综自系统，这样就使整个系统的接线过于繁多，增加了故障发生的可能性，同时也增加了企业的投资成本，更不利于以后系统故障的排查。BHE-336F(G/T)在传统方案的基础上融合了通信管理机、光纤交换机和完善的箱变测控保护功能于一体，负责采集和传输箱变、汇流箱、逆变器等设备的数据信息；这不但简化了整个光伏发电单元的接线，提高了系统的稳定性，而且降低了光伏电站测控通信类设备投资成本。3目录目录....................................................................................................................................................................31．装置简介.........................................................................................................................................................61.1功能配置.............................................................................................................错误!未定义书签。1.2装置主要特点....................................................................................................................................61.3通信管理机功能简介（BHE-336F(G)无此功能）...........................................................................62．技术指标.........................................................................................................................................................72.1额定数据...........................................................................................................................................72.2装置功耗...........................................................................................................................................72.3环境条件...........................................................................................................................................72.4抗干扰性能.......................................................................................................................................72.5绝缘性能...........................................................................................................................................83．装置硬件...........................................................................
