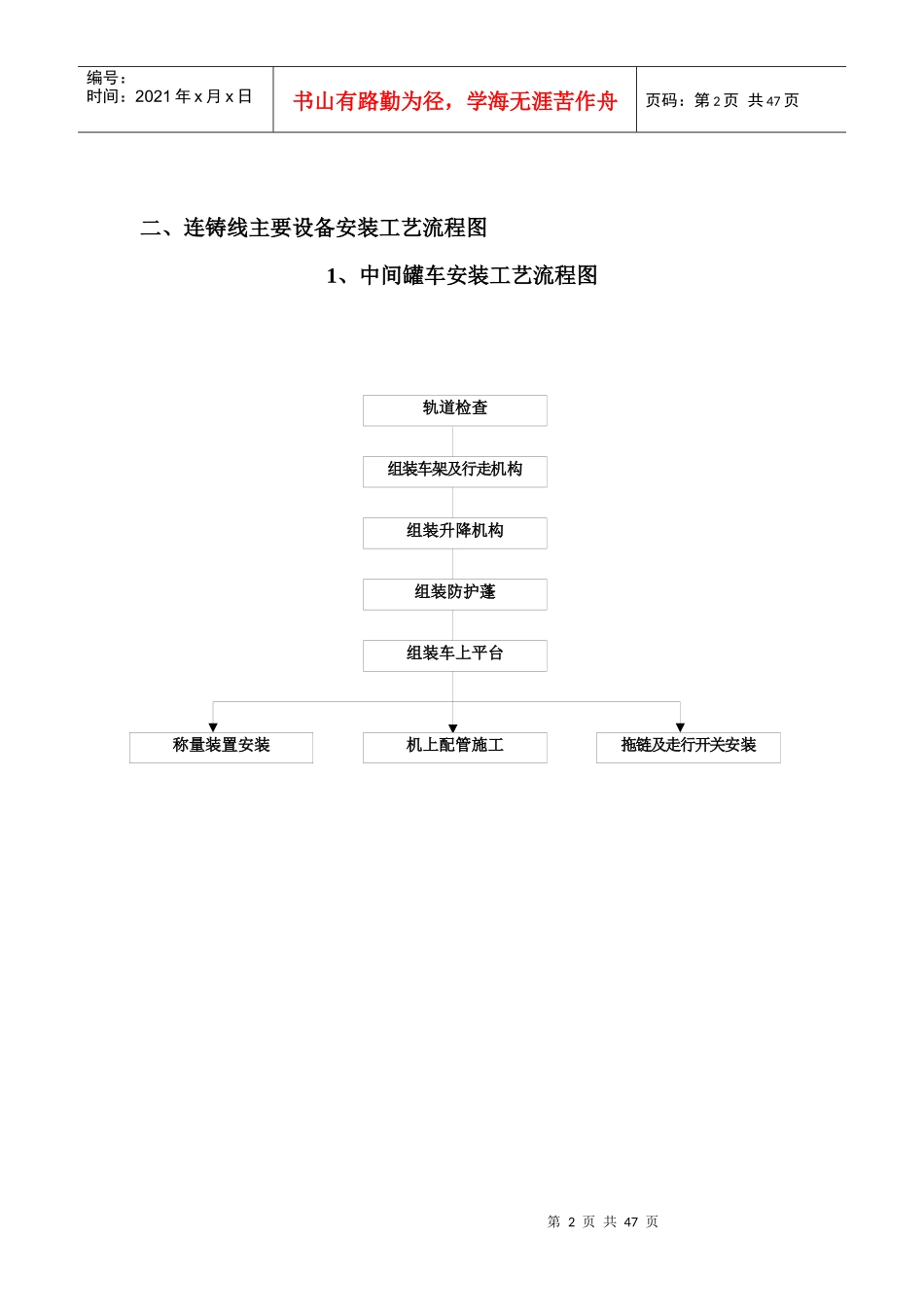

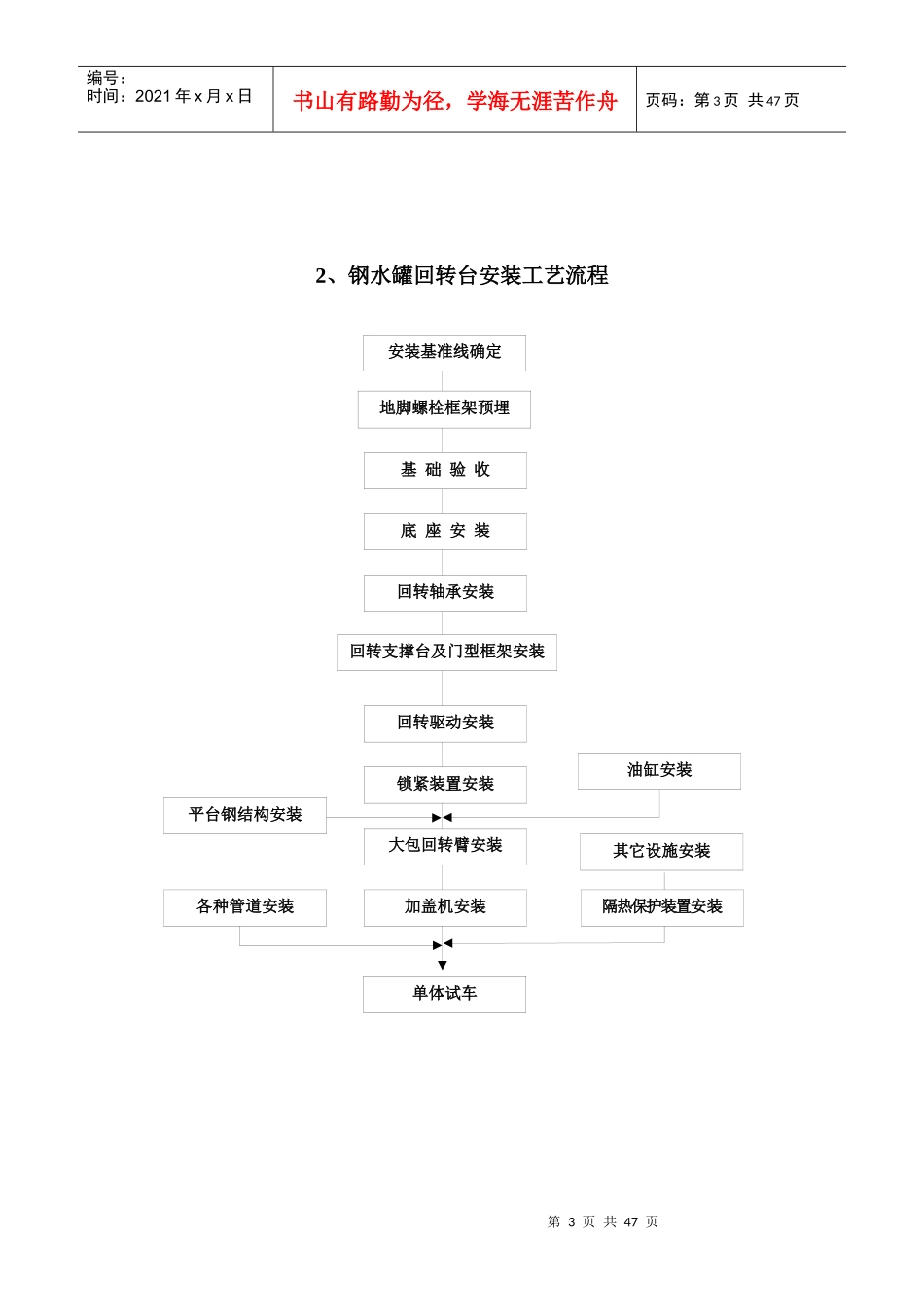

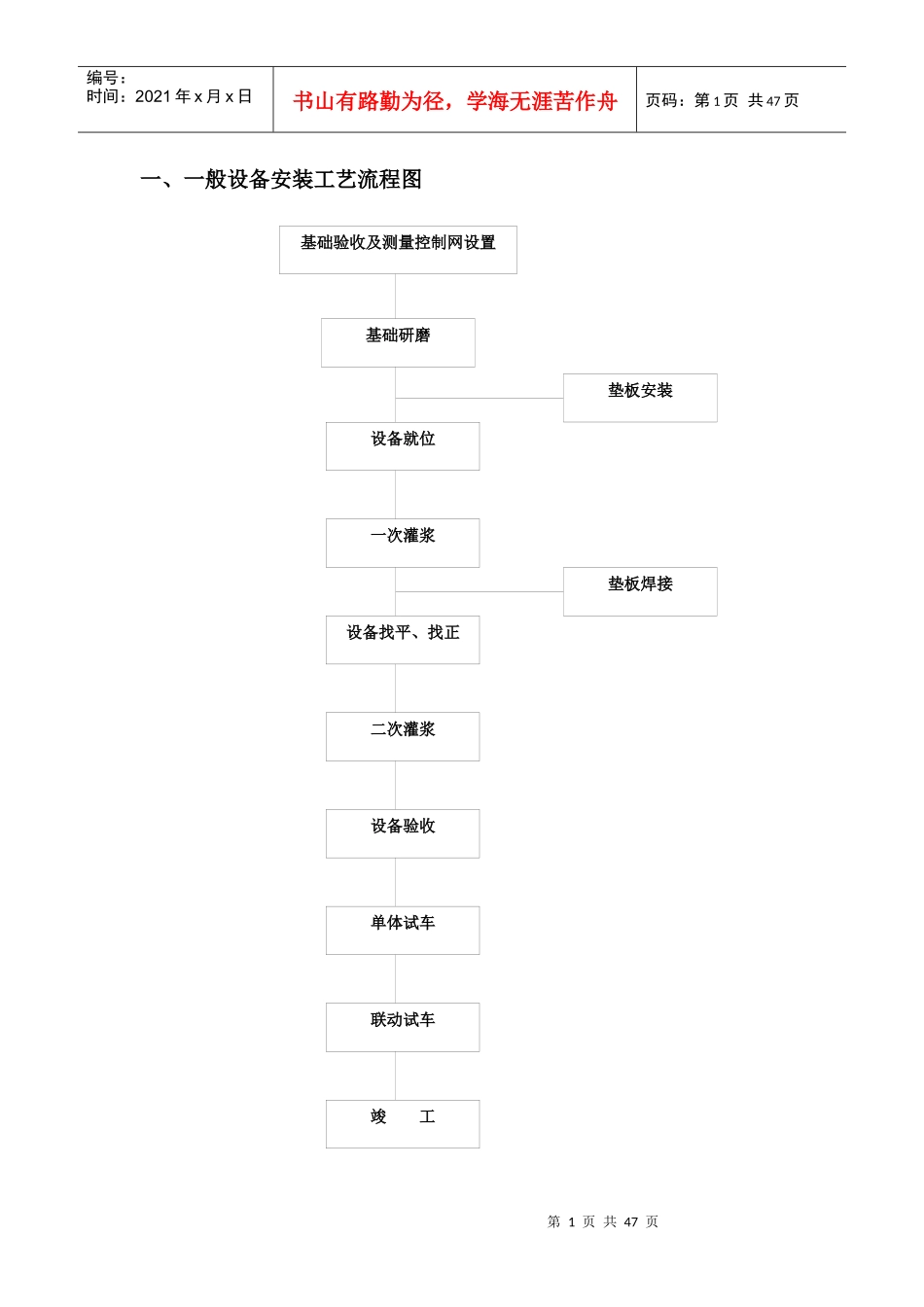

第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共47页一、一般设备安装工艺流程图基础验收及测量控制网设置基础研磨设备就位一次灌浆设备找平、找正二次灌浆设备验收单体试车联动试车竣工垫板安装垫板焊接第2页共47页第1页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共47页二、连铸线主要设备安装工艺流程图1、中间罐车安装工艺流程图轨道检查组装车架及行走机构组装升降机构组装防护蓬组装车上平台机上配管施工拖链及走行开关安装称量装置安装第3页共47页第2页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共47页2、钢水罐回转台安装工艺流程油缸安装地脚螺栓框架预埋基础验收回转支撑台及门型框架安装回转驱动安装回转轴承安装底座安装锁紧装置安装大包回转臂安装加盖机安装单体试车平台钢结构安装各种管道安装隔热保护装置安装安装基准线确定其它设施安装第4页共47页第3页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共47页中心线基准点埋设基础检查验收基础研磨支座（一）（二）安装扇形段支座（二）安装扇形段支座(一)(三)安装支座(三)(四)(五)安装香蕉支座吊装8#扇形段安装1#-7#、9#-13#扇形段安装传动轴与扇形段连接二冷密闭室构件吊入操作平台封顶引锭杆系统安装结晶器、零号段安装更换导轨安装扇形段更换试验扇形段传动装置安装8#扇形段对中其余扇形段对中结晶器定心零号段对中结晶器零号段对中3、连铸主机安装工艺流程图振动装置基础框架安装振动装置安装第5页共47页第4页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共47页连铸机辊列总体定心单体试车对中台上作业设备验收检查扇形段存放台上解体扇形段倾翻台上倾翻扇形段对中台上对中扇形段油水压试验扇形段吊装外弧基准线检查在线辊列对弧与扇形段传动装置联接对中台样板检查4、扇形段安装工艺流程图第6页共47页第5页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共47页设备验收检查零号段倾翻台上倾翻零号段对中台上对中零号段油水压试验结晶器零号段对中设备验收检查吊装外弧基准线检查在线辊列对弧对中台样板检查5、零号段安装工艺流程图零号段倾翻台上翻转第7页共47页第6页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共47页设备验收检查对中装置安装传动装置底座安装传动装置就位长轴找正设备验收检查小车就位滚子链联接行程开关6、引锭杆设备安装工艺流程图轨道安装引锭杆组装脱引锭头装置安装液压配管引锭杆对中装置安装第8页共47页第7页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第8页共47页三、行车安装工艺流程（200t）设备运输桥架部分大车轮组装、吊装主梁吊装副梁吊装端梁吊装桥架组对油路安装主小车部分小车组对小车轮组对小车吊装行走机构安装起升机构安装油路安装机械工程安装调试验收交工副小车部分小车拼装车轮组对行走机构安装起升机构安装油路安装副小车整体吊装第9页共47页第8页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第9页共47页四、镀锌线主体设备安装工艺流程1、开卷机安装工艺流程设备检查基础验收、测量埋点底座安装一次灌浆开卷机安装开卷机精定位压下装置安装减速机安装附件安装二次灌浆单体试车第10页共47页第9页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第10页共47页2、月牙剪焊机安装工艺流程基础验收设备验收底座安装框架安装对中辊安装前后压辊焊机安装冲边剪安装废料装置安装介质配管第11页共47页第10页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第11页共47页3、夹送辊矫直机工艺流程基础验收机座安装下辊支撑液压缸安装换辊下边辊道机架安装上轨道安装接轴支架安装联轴器找正手动盘车主传动底座安装主减速机安装附属配管二次灌浆电机安装第12页共47页第11页共47页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第12页共47页4、...
