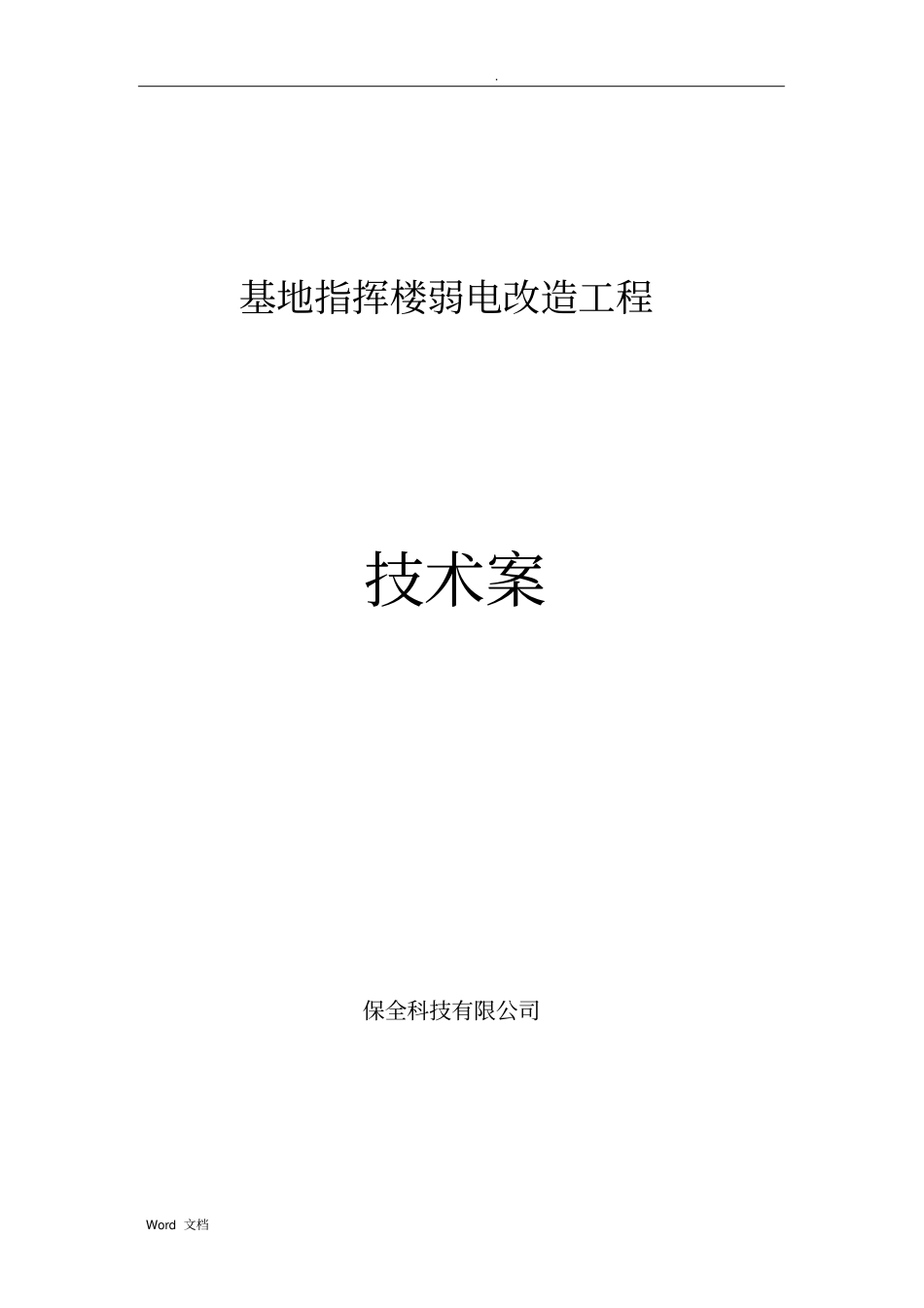

.Word文档基地指挥楼弱电改造工程技术案保全科技有限公司.Word文档第一章概述1.1工程概况基地指挥楼弱点改造工程主要完成4楼办公区域综合布线、培训室大屏幕投影系统工程、中转机房建设与搬迁、门禁消防监控等工作。项目规模不大，涉及技术门类多，机房搬迁涉及的应用系统多、设备数量多、设备之间线路连接关系复杂、时间要求紧，因此，需要密组织、格技术规程、做好密的施工和搬迁案。1.2编制依据1、招标文件及答疑文件2、设计图纸3、颁发的法律、法规、规、规程及行业标准《建筑与建筑群综合布线系统工程设计规》GB/T50311-2000《智能建筑工程质量验收规》GB50339-2003《电视和声音信号的电缆分配系统》GB/T6510-86《电视接收机确保与电缆分配系统兼容的技术要求》GB12323-90《电气装置安装工程接地装置施工及验收规》GB50169-2006《信息技术装置的接地配置和等电位联结》GB/T16895.17-2002《建筑物电子信息系统防雷技术规》GB50343-2004《电子计算机机房设计规》GB50174-93《计算站场地技术要求》GB2887-89《计算机机房用活动地板技术要求》GB6650-86《火灾自动报警系统设计规》GB50116-98《火灾自动报警系统施工及验收规》GB50166-92《厅堂扩声系统声学特性指标》GYJ25-86.Word文档《广播系统施工及验收规》GBJ50166-92《视频安防监控系统技术要求》GA/T367-2001.Word文档第二章施工案2.1主要施工流程现场勘查与甲方技术人员交流深化实施方案管线施工单体设备安装单体设备测试线路测试系统运行机房设备搬迁系统测试验收.Word文档2.2综合布线施工案2.2.1桥架及线管敷设四楼各办公室网络信息汇集点位于培训室设备间，和有线电视汇集点位于四楼弱电间。因此在4楼吊顶上安装150mmX100mm金属桥架，连接4楼各房间与弱电间。线缆从桥架到各房间的分支线管采用阻燃硬质PVC16mm线管，每管最多穿2根网线。培训室设备间与吊顶桥架之间采用垂直安装的桥架连接。弱电间从1楼道4楼采用垂直安装的桥架。水平安装的吊顶桥架采用膨胀螺栓、吊杆、桥架挂片的吊装式安装，桥架安装平整牢固，距地面高度大于2.5m，桥架顶部距离4楼楼顶天花板大于30cm，桥架水平吊杆之间距离1.5m，在桥架结合部、转弯处要加装支撑吊杆。桥架直线段每隔50m应予留伸缩缝20-30mm在培训室设备间和弱电间两处线缆量大的引下点位置采用用垂直弯接板和垂直引上架，其他房间少量电缆引下采用引管引下式。在线管或桥架中缆线敷设完毕后，在信道两端出口处用填充材料进行封堵。2.2.2线缆敷设缆线的型式、规格应与设计规定相符。缆线的布放应自然平直，不得产生扭绞、打圈接头等现象，不应受外力的挤压和损伤。双绞线（尤其是超五类双绞线）拉线时的拉力不能超过13磅（约20公斤）。光纤的拉力不能超过5磅（约8公斤）。为了保证施工的质量，拉线时每段线的.Word文档长度不超过20米，超过部分必须有人接送，在线路转弯处必须有人接送。桥架缆线布放应顺直，尽量不交，在缆线进出线槽部位、转弯处应绑扎固定，其水平部分缆线可以不绑扎。垂直线槽布放缆线应每间隔1.5m固定在缆线支架上。缆线两端应贴有标签，应标明编号，标签书写应清晰，端正和正确。标签应选用不易损坏的材料。线缆敷设时，两端应做好标记，线缆标记要表示清楚，在一根线缆的两端必须有一致的标识，线标应清晰可读。标线号时要求以左手拿线头，线尾向右，以便于以后线号的确认。缆线终接后，应有余量。交接间、设备间对绞电缆预留长度宜为0.5~1.0m，工作区为10~30mm；光缆布放宜盘留，预留长度宜为3~5m，有特殊要求的应按设计要求预留长度。非屏蔽4对对绞线电缆的弯曲半径应至少为电缆外径的4倍；光缆的弯曲半径应至少为光缆外径的15倍。电源线、综合布线系统缆线应分隔布放，缆线间的最小净距应符合设计要求。在水平、垂直桥架中敷设缆线时，对缆线进行绑扎。对绞电缆、光缆及其它信号电缆应根据缆线的类别、数量、缆径、缆线芯数分束绑扎。绑扎间距为1.5m，间距应均匀，松紧适度。2.2.3配线端接与设备安装每个房间安装4个网络信息点、2个信息点，房间信息点安装高度统一，距地面300mm。配件端接的工艺水平将直接影响布线系统的性能。公司对其格把关，所有的端接...
