某变电站现场运行规程VIP免费

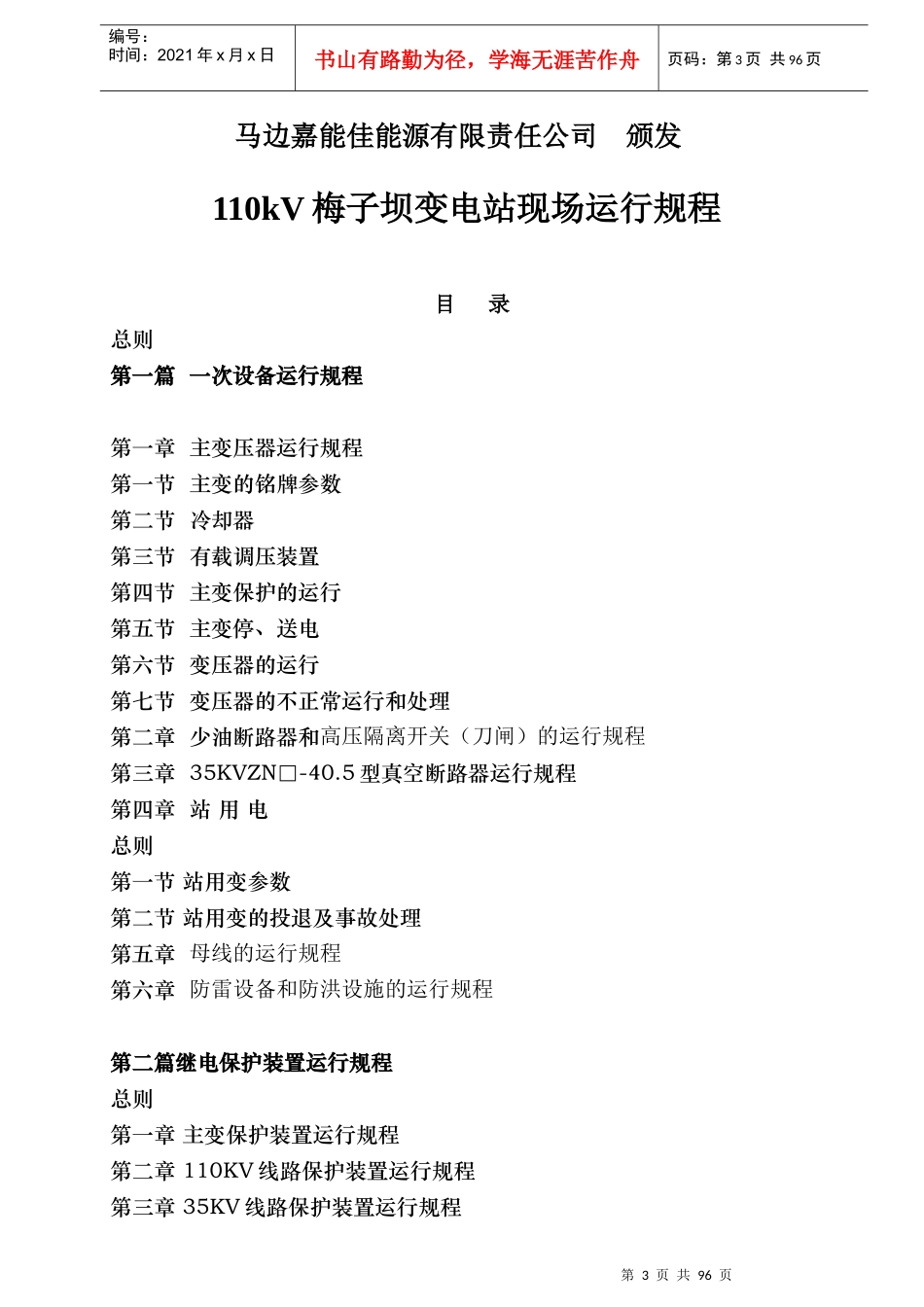

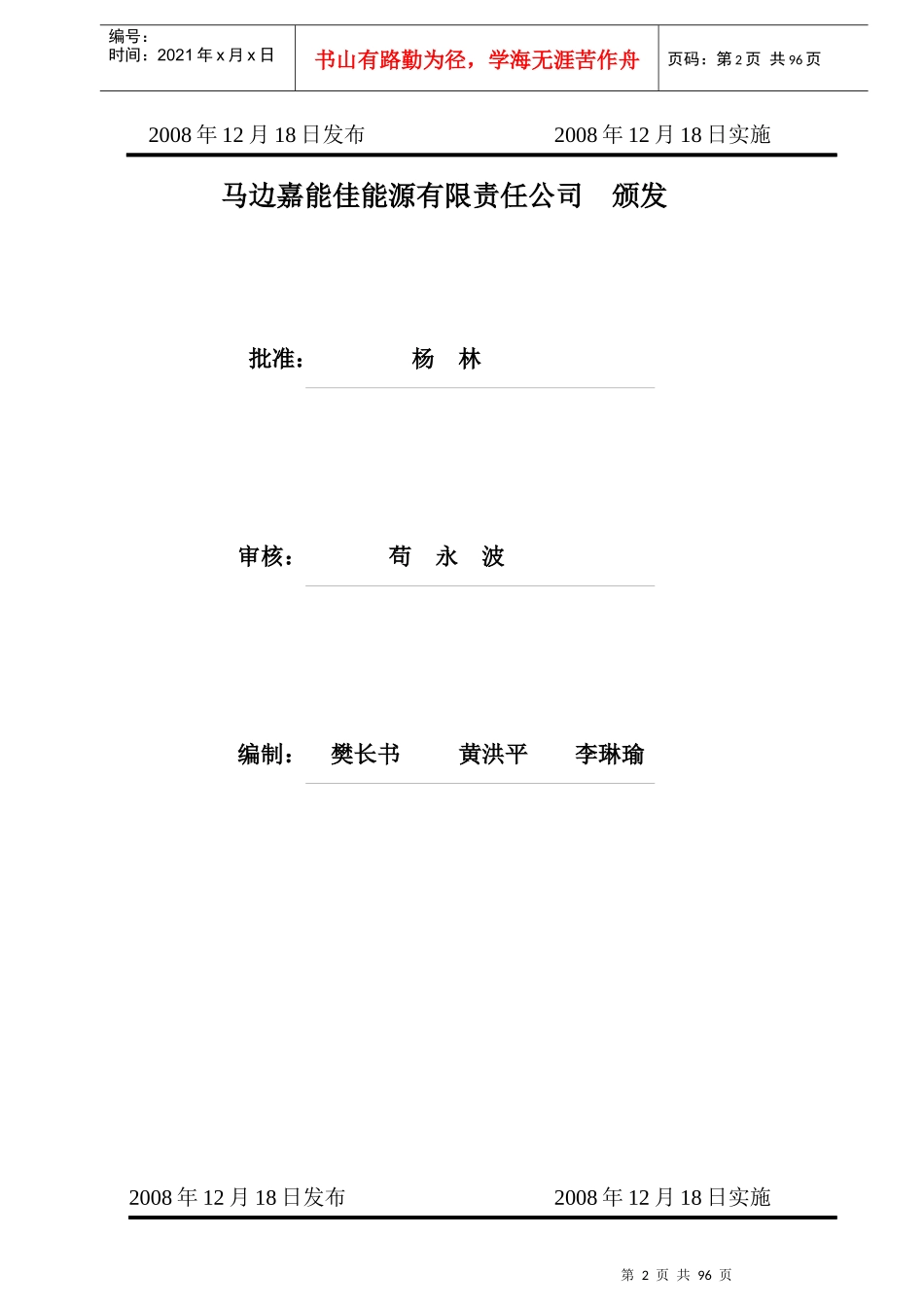

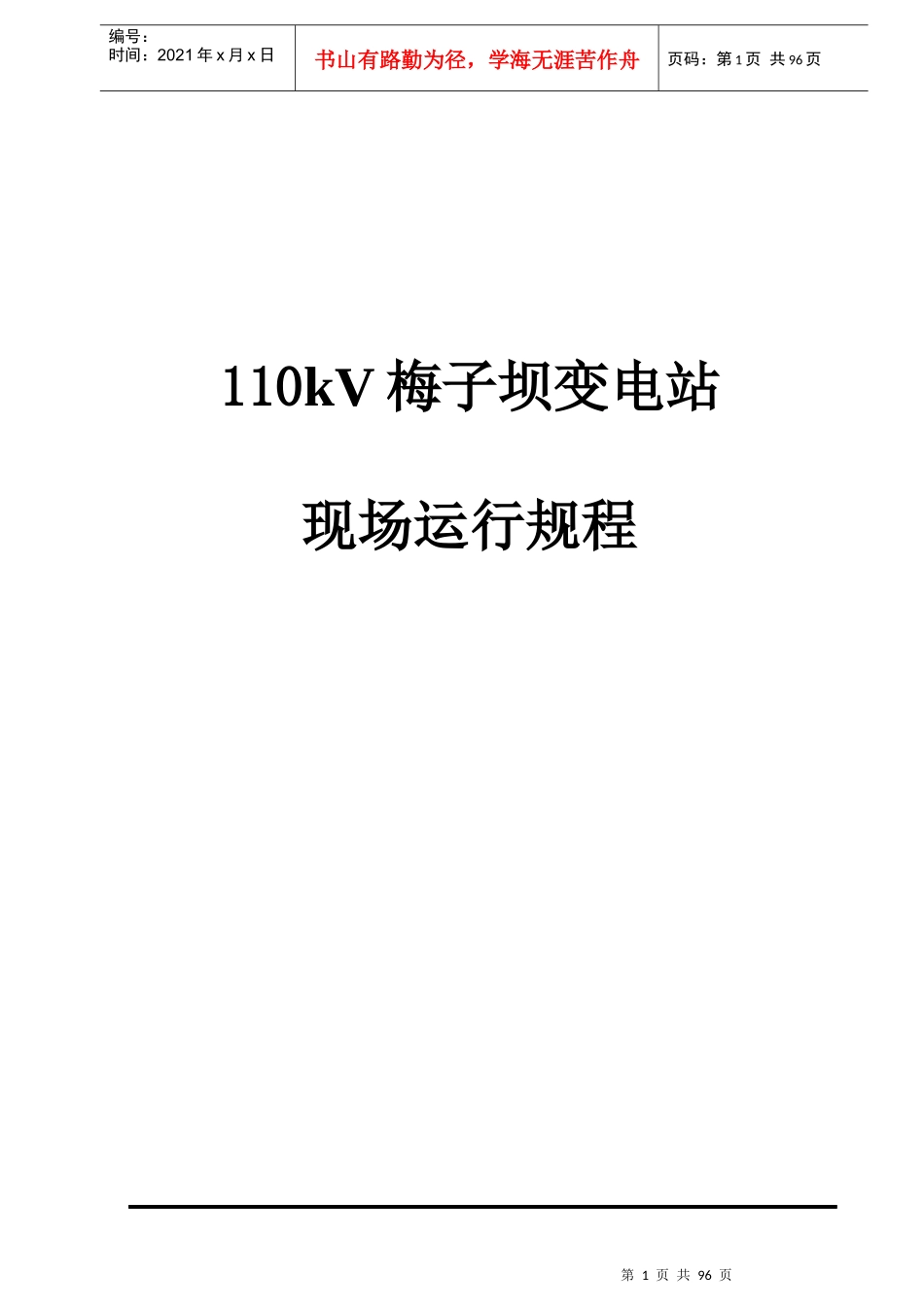

第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共96页110kV梅子坝变电站现场运行规程第2页共96页第1页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共96页2008年12月18日发布2008年12月18日实施马边嘉能佳能源有限责任公司颁发批准：杨林审核：苟永波编制：樊长书黄洪平李琳瑜2008年12月18日发布2008年12月18日实施第3页共96页第2页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共96页马边嘉能佳能源有限责任公司颁发110kV梅子坝变电站现场运行规程目录总则第一篇一次设备运行规程第一章主变压器运行规程第一节主变的铭牌参数第二节冷却器第三节有载调压装置第四节主变保护的运行第五节主变停、送电第六节变压器的运行第七节变压器的不正常运行和处理第二章少油断路器和高压隔离开关（刀闸）的运行规程第三章35KVZN□-40.5型真空断路器运行规程第四章站用电总则第一节站用变参数第二节站用变的投退及事故处理第五章母线的运行规程第六章防雷设备和防洪设施的运行规程第二篇继电保护装置运行规程总则第一章主变保护装置运行规程第二章110KV线路保护装置运行规程第三章35KV线路保护装置运行规程第4页共96页第3页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共96页第四章10KV线路保护装置运行规程第五章直流设备的运行规程第一节概述第二节直流系统的正常运行第三节直流系统的定期检查维护第四节直流系统常见故障处理第三篇NS2000后台系统运行规程操作界面说明后台机的运行操作管理附录1：设备定期试验切换规定第一节项目时间安排第二节部分项目试验（切换）步骤附录2：交流图直流负荷图直流系统GZDW35接线图一次接线图版本号[3.0]总则本站是马边电网的枢纽变电站，承担着地方电网连接主网、稳定电压、汇集和分配电能的主要作用。现有型号为SFSZ9-40000/110，容量为4万kVA有载调压主变压器1台，有110kv、35kv、10kv三个电压等级。第5页共96页第4页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共96页第一章110kV母线为单母线接线，有I段母线电压互感器一组。本站通过110kV梅马线132开关与110kV马边变电站118开关连接后再与主网连接；110kV挖梅线133开关是挖黑电站的上网点。35kv母线为单母线接线，有I段母线电压互感器一组。现有出线1回，预留2回备用间隔。35kv茶梅线536开关是茶溪电站的上网点。10kv箱站为单母线接线，现有出线3回。10kv梅三线951开关供三河口片区的居民用电；10kv梅茶线952开关是10KV母线的备用电源点，电源来自茶溪电站10KV出线。10kv梅闸线953开关供茶溪电站闸首用电。本站设备的管理范围：以围墙为界,围墙内所有运行的高低压设备、构架、厂房，防雷、防洪、防火设备，电缆沟、事故排油等实施实行管理。变电运行人员对本站所有设备的安全运行负责。第二章本站实行统一调度，分级管理的原则。设备的运行方式由马边电力公司调度室（县调）管理。第三章凡属调度管辖范围内的任何设备，未经相应调度机构值班调度员的允许，任何单位和个人不得擅自进行操作或改变其运行方式。对危及人身、设备、电网安全的紧急情况，值班人员应可按有关规定进行处理，告一段落后应立即向有关值班调度人员汇报。第四章具体设备事故处理流程详见《110kv梅子坝变电站事故应急处理预案》第五章由于编制人员水平有限，若发现有不妥当的地方，请生产调度运行中心提出整改意见，本站做相应更正。第6页共96页第5页共96页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共96页第六章本站所有人员都必须熟悉并严格执行本规程相应的规定。第七章本规程有效期三年，自批准日起执行。原《110kv梅子坝变电站现场运行规程》（版本号2.0）同时作废。第一篇一次设备运行规程第一章主变压器运行规程第一节主变的铭牌参数名称#Ⅱ主变型号SFSZ9-40000/110设备种类户外式额定容量40000/40000/20000KVA额定电压121+4*1.25%/38.5+2*2.5%/10.5kV额定电流190.9/599.8/1100A额定频率50HZ相数三相分接范围5％连接组别YNyn0d11冷却方式ONA...
