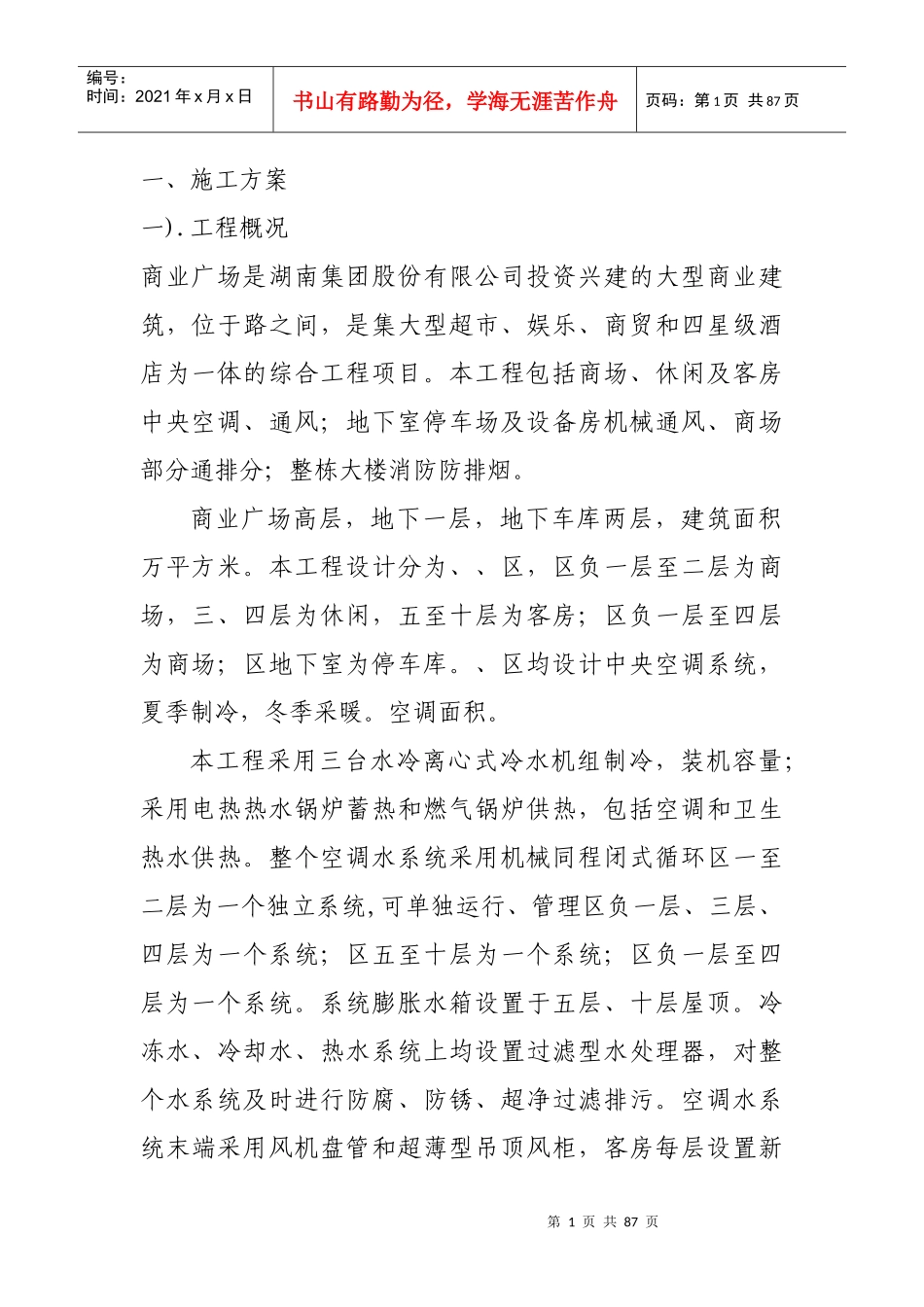

第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共87页一、施工方案一).工程概况商业广场是湖南集团股份有限公司投资兴建的大型商业建筑，位于路之间，是集大型超市、娱乐、商贸和四星级酒店为一体的综合工程项目。本工程包括商场、休闲及客房中央空调、通风；地下室停车场及设备房机械通风、商场部分通排分；整栋大楼消防防排烟。商业广场高层，地下一层，地下车库两层，建筑面积万平方米。本工程设计分为、、区，区负一层至二层为商场，三、四层为休闲，五至十层为客房；区负一层至四层为商场；区地下室为停车库。、区均设计中央空调系统，夏季制冷，冬季采暖。空调面积。本工程采用三台水冷离心式冷水机组制冷，装机容量；采用电热热水锅炉蓄热和燃气锅炉供热，包括空调和卫生热水供热。整个空调水系统采用机械同程闭式循环区一至二层为一个独立系统,可单独运行、管理区负一层、三层、四层为一个系统；区五至十层为一个系统；区负一层至四层为一个系统。系统膨胀水箱设置于五层、十层屋顶。冷冻水、冷却水、热水系统上均设置过滤型水处理器，对整个水系统及时进行防腐、防锈、超净过滤排污。空调水系统末端采用风机盘管和超薄型吊顶风柜，客房每层设置新第2页共87页第1页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共87页风处理机。空调末端凝结水均通过立管排至裙房屋顶或地下一层的集污井。商业广场机房位于裙楼层，设备有离心式冷水机组，常压燃气热水锅炉，常压电热水锅炉，冷却塔、水泵、热交换器、水处理器、风机、风机盘管等。.本工程要求质量标准：省级优良标准。施工安装标准：《建筑工程施工质量验收统一标准》《通风与空调工程质量验收规范》（）《工业金属管道工程施工及验收规范》管道绝热工程的施工及质量要求应符合《工业设备及管道绝热工程施工及验收规范》的规定和设计图纸、设计变更、设备说明书及相关国家标准和规范要求。二）施工组织与部署施工组织施工目标：工期目标严格按照招标文件要求，天完成全部的安装内容质量目标确保省优安全目标杜绝死亡事故发生，月轻伤频率控制在‰以内。管理目标按“三合一”管理体系进行现场管理，争创“湖南省施工现场文明工地”第3页共87页第2页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共87页环境保护目标严格控制扬尘，避免对周围环境造成影响施工组织：投标人将运用系统工程理论，按照工程项目的内在规律，以实现业主目标和企业经营目标为目的，在全公司选派具有类似工程施工丰富经验的项目经理和项目班子人员进驻现场进行施工，在财力、物力上全面确保该项目顺利完工同时公司将全面实行项目经理责任制和项目成本核算制，以生产要素的优化配置和动态科学管理为基本特征，按照质量、环境、职业健康安全管理体系标准对该项目进行全过程、全方位的科学管理。优选项目经理组建项目管理班子,项目经理部的组建见下图：管道工程师空调工程师质安员材料员技术负责人项目经理管工班组空调班组普工班组保温防腐班组资料员区、区作业队区作业队预算员第4页共87页第3页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共87页施工部署施工准备:人员准备:由于本工程主要是中央空调的风系统和水系统安装工程，故考虑劳务层主要由公司储备的技术过硬且认真负责的管工、通风空调工、焊工、保温防腐工等组成。具体的劳动力安排见劳动力需用计划。技术准备:技术员充分熟悉图纸与施工规范，发现问题及时与业主和设计方、监理、政府主管部门联系，及时解决问题。向作业人员作技术交底。物资准备：本工程的主要设备和主材由业主采用招标采购的方式进行采购后提供给施工方。需报送业主提供物资的进场计划，协助业主作好仓储、交接、验收工作。同时落实交货时间，以保证工程的工期和质量。施工安排:安装施工：区、区设个施工作业队，区设个施工作业维修班组第5页共87页第4页共87页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共87页队，每个作业队下设管工、通风和防腐保温班个班组。每个班组...
