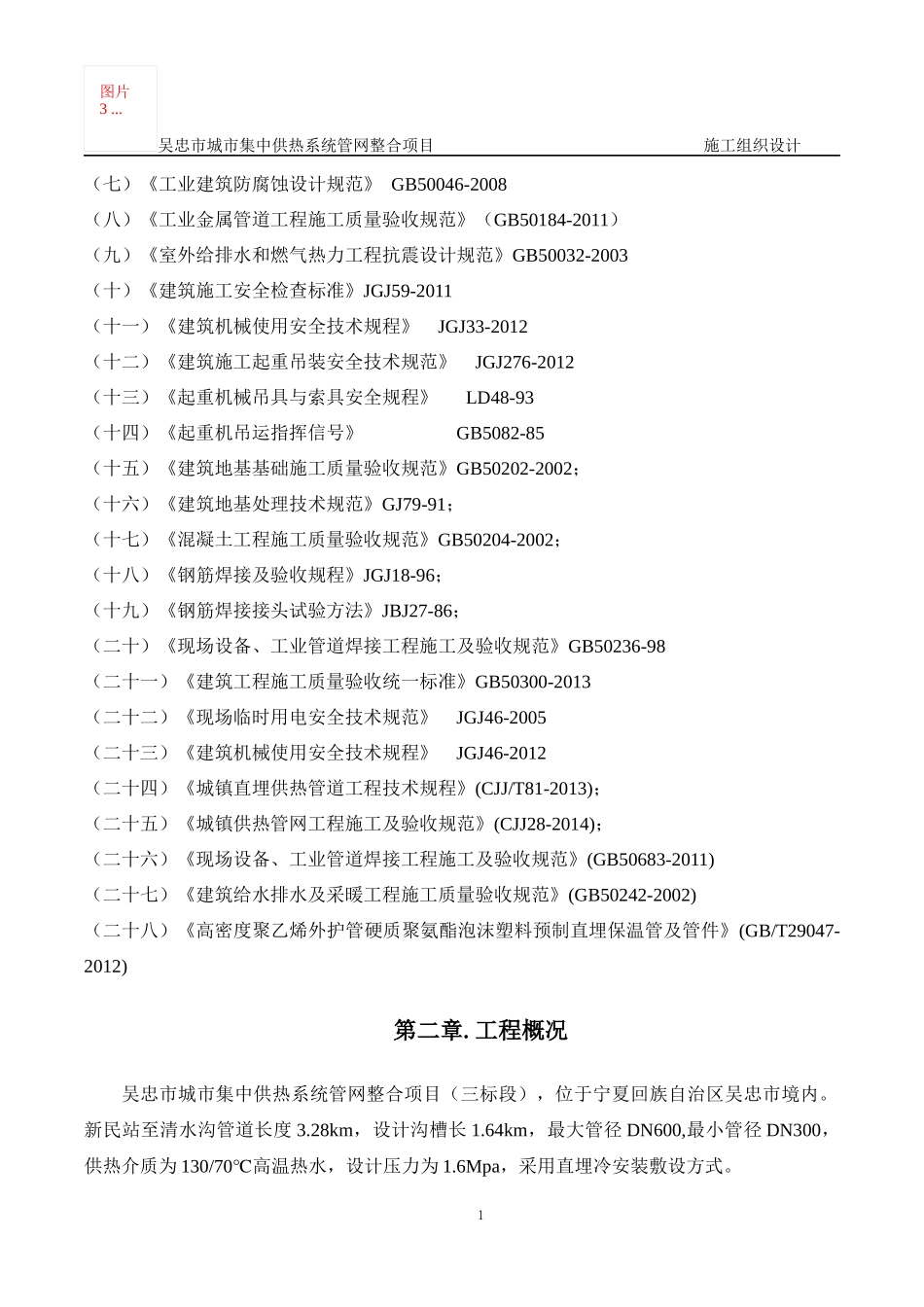

吴忠市城市集中供热系统管网整合项目施工组织设计第一章.编制说明与依据1.1编制说明根据吴忠市城市集中供热系统管网整合项目设计图纸，经我项目部认真研究，并根据有关资料及该工程特点，由项目部组织技术人员编制本工程施工组织设计，本施工组织设计在编制过程中充分考虑了各关键工序之间的衔接与协调，重点闸述了施工组织部署,施工方案，施工进度及保证工期、质量、安全、文明施工等技术措施。1.2编制依据（1）吴忠市城市集中供热系统管网整合项目施工图纸。（2）水源和电源可满足施工要求，施工机械和运输设备均能满足要求。（3）吴忠市建筑工程文明施工管理规定。（5）本工程施工组织设计，主要依据目前国家对建设工程质量、工期、安全生产、文明施工、降低噪声、保护环境等系列的具体化要求，依照《中华人民共和国建筑法》、《建设工程质量管理条例》、《国家现行建筑工程施工技术规范》、《建设工程安全生产条例》、《建筑工程施工质量验收统一标准》、《施工招标评定办法》以及根据政府建设行政主管部门制定的现行工程等有关配套文件，结合施工图及该工程实际情况，进行了全面而细致的编制。本项目工程按国家现行质量评定标准和施工质量验收规范执行，包括但不限于以下标准及规范：（一）标准、规范（二）《建筑结构荷载规范》GB50009-2012（三）《城镇供热直埋热水管道技术规程》CJJ/T81-2013（四）《建筑地基处理技术规范》JGJ79-2012（五）《城镇供热管网工程施工及验收规范》CJJ28-2014（六）《压力管道安全技术监察规程-工业管道》TSGD1001-20090图片3...吴忠市城市集中供热系统管网整合项目施工组织设计（七）《工业建筑防腐蚀设计规范》GB50046-2008（八）《工业金属管道工程施工质量验收规范》（GB50184-2011）（九）《室外给排水和燃气热力工程抗震设计规范》GB50032-2003（十）《建筑施工安全检查标准》JGJ59-2011（十一）《建筑机械使用安全技术规程》JGJ33-2012（十二）《建筑施工起重吊装安全技术规范》JGJ276-2012（十三）《起重机械吊具与索具安全规程》LD48-93（十四）《起重机吊运指挥信号》GB5082-85（十五）《建筑地基基础施工质量验收规范》GB50202-2002；（十六）《建筑地基处理技术规范》GJ79-91；（十七）《混凝土工程施工质量验收规范》GB50204-2002；（十八）《钢筋焊接及验收规程》JGJ18-96；（十九）《钢筋焊接接头试验方法》JBJ27-86；（二十）《现场设备、工业管道焊接工程施工及验收规范》GB50236-98（二十一）《建筑工程施工质量验收统一标准》GB50300-2013（二十二）《现场临时用电安全技术规范》JGJ46-2005（二十三）《建筑机械使用安全技术规程》JGJ46-2012（二十四）《城镇直埋供热管道工程技术规程》(CJJ/T81-2013)；（二十五）《城镇供热管网工程施工及验收规范》(CJJ28-2014)；（二十六）《现场设备、工业管道焊接工程施工及验收规范》(GB50683-2011)（二十七）《建筑给水排水及采暖工程施工质量验收规范》(GB50242-2002)（二十八）《高密度聚乙烯外护管硬质聚氨酯泡沫塑料预制直埋保温管及管件》(GB/T29047-2012)第二章.工程概况吴忠市城市集中供热系统管网整合项目（三标段），位于宁夏回族自治区吴忠市境内。新民站至清水沟管道长度3.28km，设计沟槽长1.64km，最大管径DN600,最小管径DN300，供热介质为130/70℃高温热水，设计压力为1.6Mpa，采用直埋冷安装敷设方式。1图片3...吴忠市城市集中供热系统管网整合项目施工组织设计花寺站至回乐路管道长度1.78km，设计沟槽长0.89km，最大管径DN600,最小管径DN300，供热介质为130/70℃高温热水，设计压力为1.6Mpa，采用直埋冷安装敷设方式。东环路管廊管道长度8km,管径DN600。回乐路管廊管道长度4.02km，管径DN500（此部分图纸设计不全暂不考虑施工部署及措施）本工程管道采用工厂预制直埋保温管，直埋管道保温材料为聚氨酯硬质泡沫塑料，外护管材料为高密度聚乙烯。预制直埋保温异径管采用《钢板制对焊管件》（GB/T13401）中规定的II系列同心异径管，异径管由异径管和直管段焊接而成。关断阀、三通分支阀、泄水和排水阀均采用钢制整体焊接通径球阀。补偿器选用保温套筒补偿器，补偿器与...
