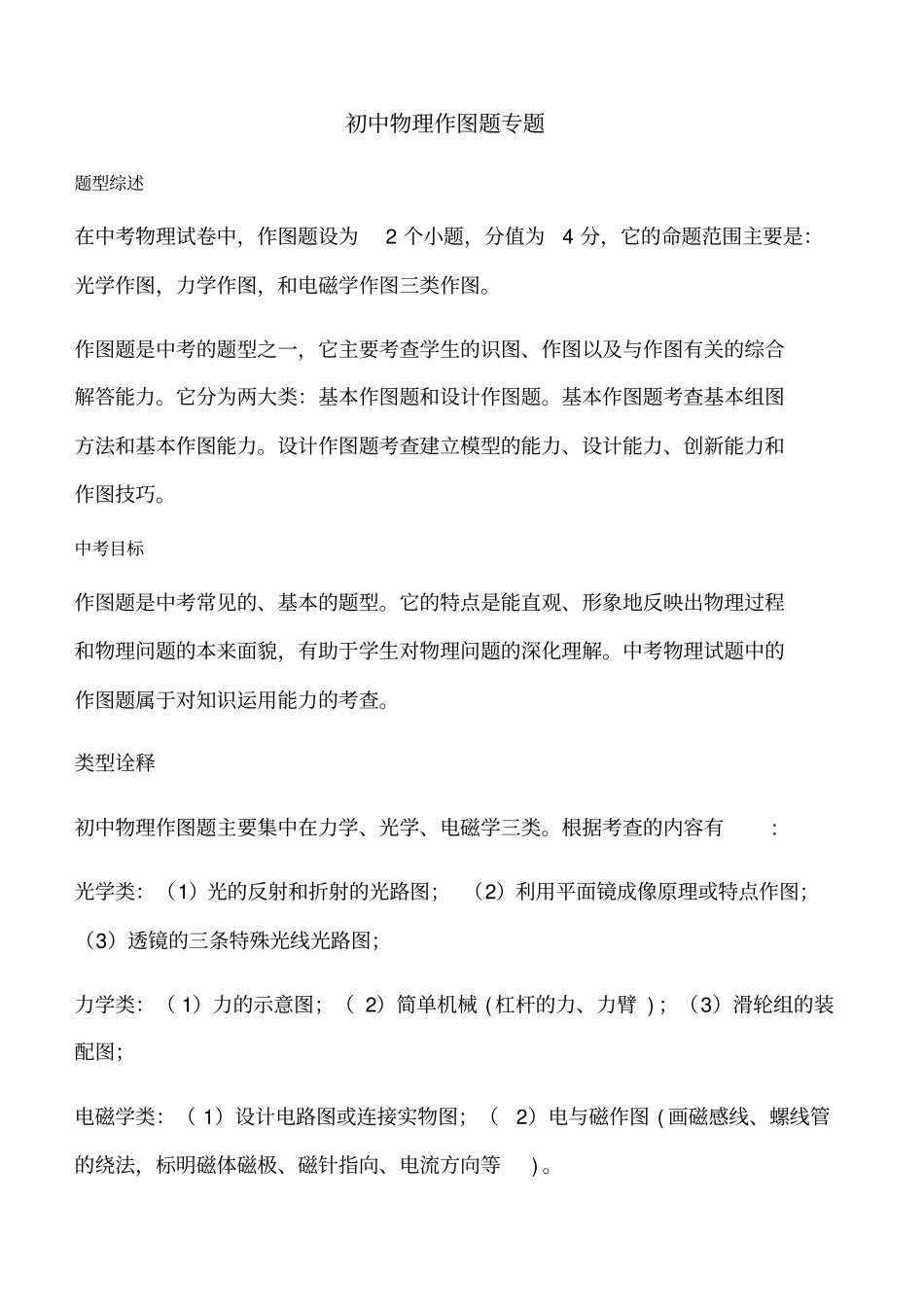

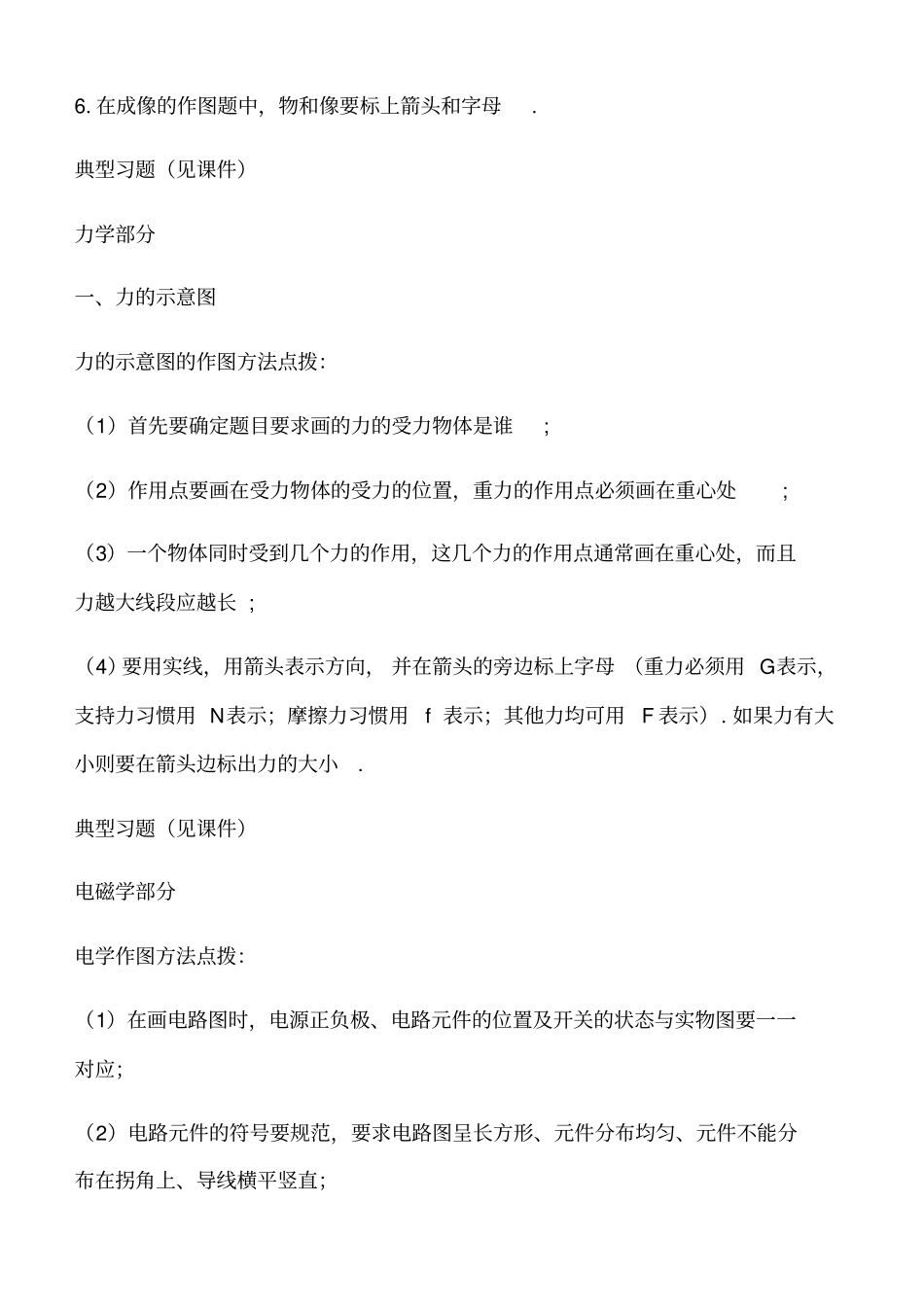

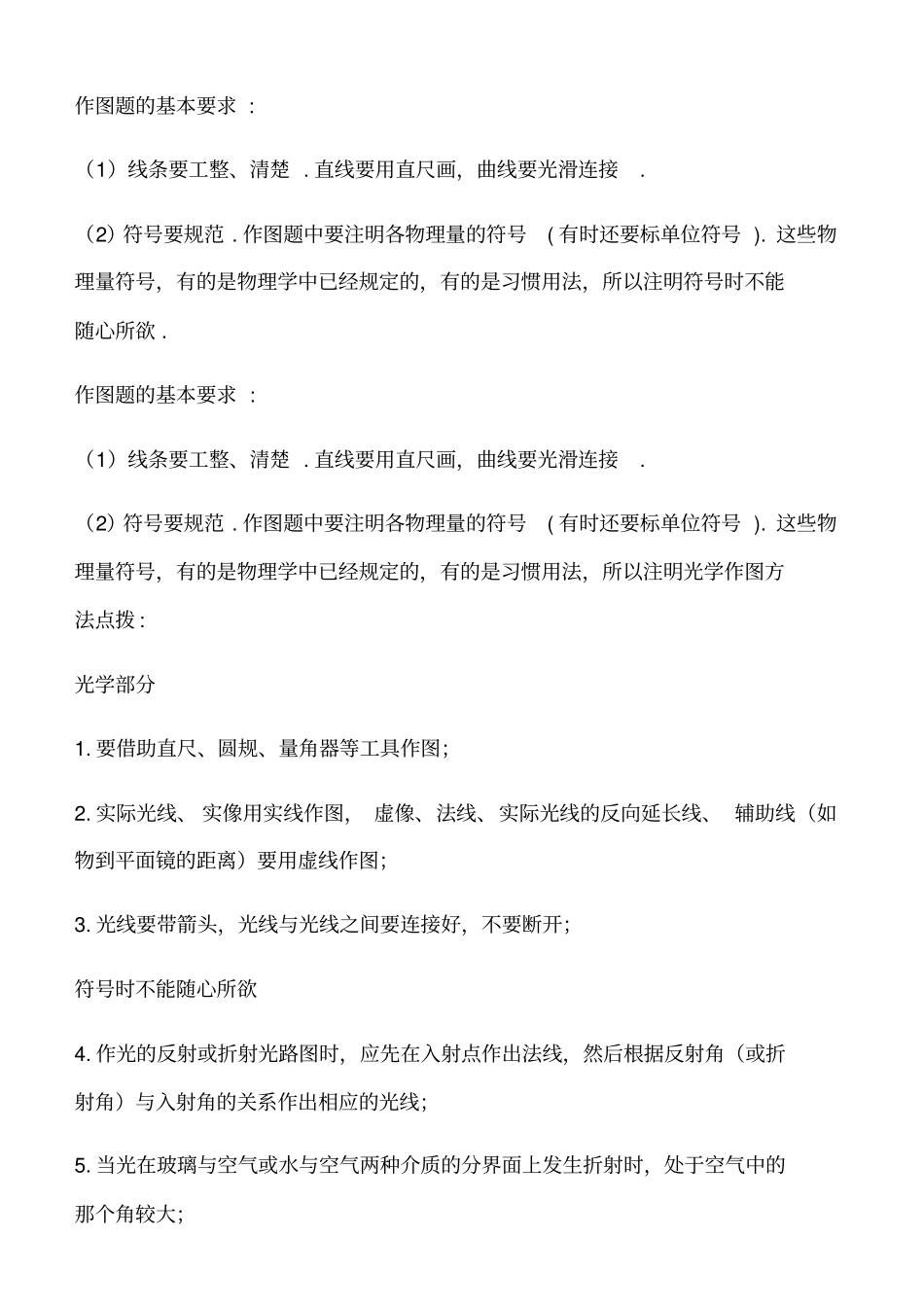

初中物理作图题专题题型综述在中考物理试卷中，作图题设为2个小题，分值为4分，它的命题范围主要是：光学作图，力学作图，和电磁学作图三类作图。作图题是中考的题型之一，它主要考查学生的识图、作图以及与作图有关的综合解答能力。它分为两大类：基本作图题和设计作图题。基本作图题考查基本组图方法和基本作图能力。设计作图题考查建立模型的能力、设计能力、创新能力和作图技巧。中考目标作图题是中考常见的、基本的题型。它的特点是能直观、形象地反映出物理过程和物理问题的本来面貌，有助于学生对物理问题的深化理解。中考物理试题中的作图题属于对知识运用能力的考查。类型诠释初中物理作图题主要集中在力学、光学、电磁学三类。根据考查的内容有:光学类：（1）光的反射和折射的光路图；（2）利用平面镜成像原理或特点作图；（3）透镜的三条特殊光线光路图；力学类：（1）力的示意图；（2）简单机械(杠杆的力、力臂)；（3）滑轮组的装配图；电磁学类：（1）设计电路图或连接实物图；（2）电与磁作图(画磁感线、螺线管的绕法，标明磁体磁极、磁针指向、电流方向等)。作图题的基本要求:（1）线条要工整、清楚.直线要用直尺画，曲线要光滑连接.（2）符号要规范.作图题中要注明各物理量的符号(有时还要标单位符号).这些物理量符号，有的是物理学中已经规定的，有的是习惯用法，所以注明符号时不能随心所欲.作图题的基本要求:（1）线条要工整、清楚.直线要用直尺画，曲线要光滑连接.（2）符号要规范.作图题中要注明各物理量的符号(有时还要标单位符号).这些物理量符号，有的是物理学中已经规定的，有的是习惯用法，所以注明光学作图方法点拨:光学部分1.要借助直尺、圆规、量角器等工具作图；2.实际光线、实像用实线作图，虚像、法线、实际光线的反向延长线、辅助线（如物到平面镜的距离）要用虚线作图；3.光线要带箭头，光线与光线之间要连接好，不要断开；符号时不能随心所欲4.作光的反射或折射光路图时，应先在入射点作出法线，然后根据反射角（或折射角）与入射角的关系作出相应的光线；5.当光在玻璃与空气或水与空气两种介质的分界面上发生折射时，处于空气中的那个角较大；6.在成像的作图题中，物和像要标上箭头和字母.典型习题（见课件）力学部分一、力的示意图力的示意图的作图方法点拨：（1）首先要确定题目要求画的力的受力物体是谁;（2）作用点要画在受力物体的受力的位置，重力的作用点必须画在重心处;（3）一个物体同时受到几个力的作用，这几个力的作用点通常画在重心处，而且力越大线段应越长;（4）要用实线，用箭头表示方向，并在箭头的旁边标上字母（重力必须用G表示，支持力习惯用N表示；摩擦力习惯用f表示；其他力均可用F表示）.如果力有大小则要在箭头边标出力的大小.典型习题（见课件）电磁学部分电学作图方法点拨：（1）在画电路图时，电源正负极、电路元件的位置及开关的状态与实物图要一一对应；（2）电路元件的符号要规范，要求电路图呈长方形、元件分布均匀、元件不能分布在拐角上、导线横平竖直；（3）导线交叉相连处的节点要画实心点.（4）看电路图连实物时，导线不得交叉，导线必须画到接线柱上.典型习题（见课件）链接中考1、(2011杨州)按照题目要求作图：(1)如图1－19(a)所示，水平地面上的足球处于静止状态，画出它受力的示意图。(2)在图1－19(b)中画出通过透镜后的折射光线。(3)根据安全用电原则，将图1－19(c)中开关、两只“220V40W”电灯连在家庭电路中，要求开关同时控制两灯，且能正常发光。2、(2011南京)按照题目要求作图：(1)完成图1－11（a）中光路图．(2)画出图1－11(b)中小球A所受重力的示意图．(3)画出图1－11(c)中F1的力臂l1，并在A点画出阻力F2的示意图。3、（2010常州）图1-12中，站在地面上图1－11的小华借助滑轮组匀速提升重物，请画出最省力的绕线方法．4、(2009南州)请根据近视眼成因及矫正方法，在图1-13所示方框内画出矫正所需的透镜并完成光路图。5、(2011无锡)按照题目的要求作图：(1)如图2－14(a)所示，S是一个发光点，S’是它在平面镜中成的像，SA是S发出的一束光。请在图甲中画出平面镜的位置和SA经平面镜反射后的光线...
