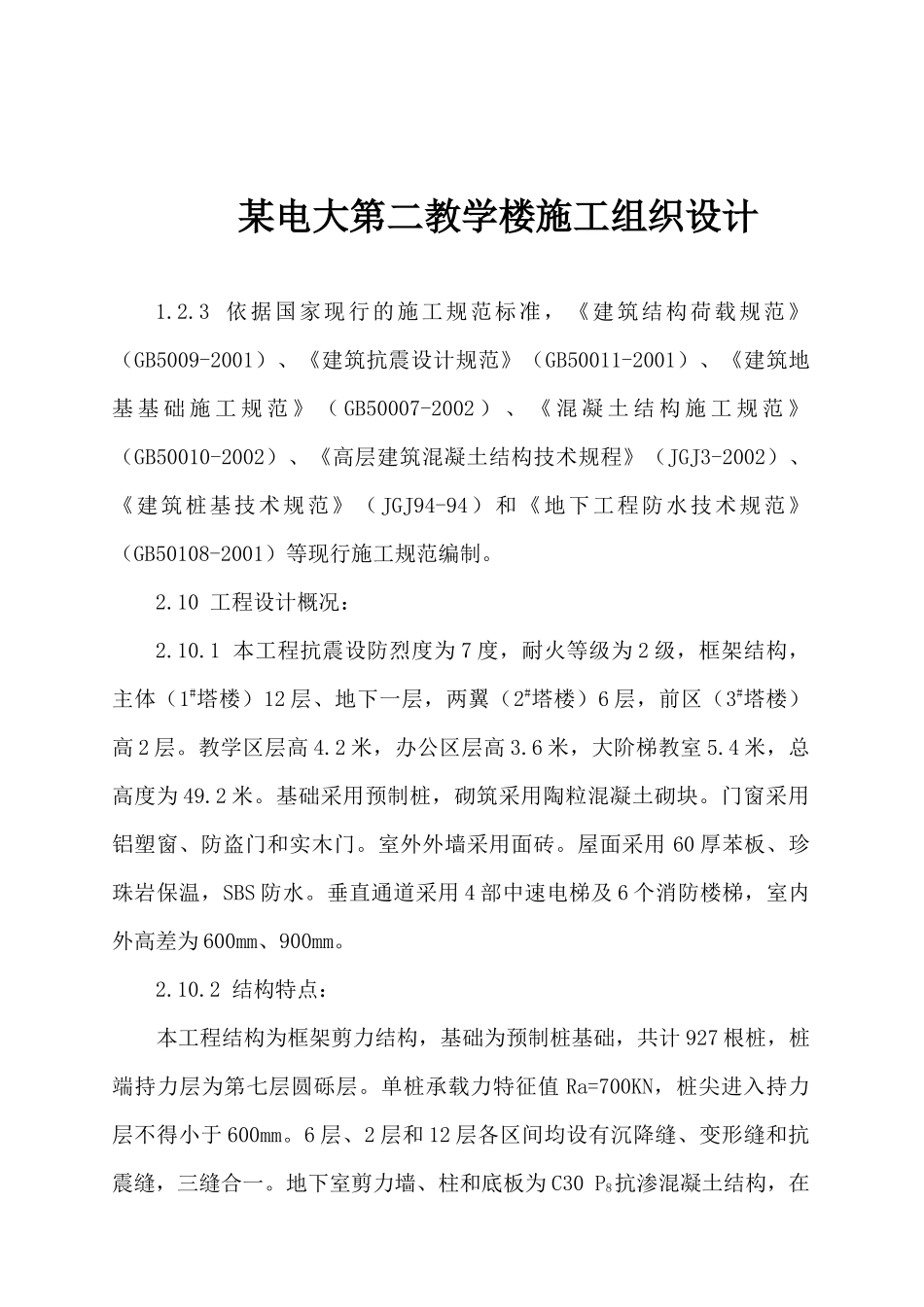

某电大第二教学楼施工组织设计1.2.3依据国家现行的施工规范标准，《建筑结构荷载规范》（GB5009-2001）、《建筑抗震设计规范》（GB50011-2001）、《建筑地基基础施工规范》（GB50007-2002）、《混凝土结构施工规范》（GB50010-2002）、《高层建筑混凝土结构技术规程》（JGJ3-2002）、《建筑桩基技术规范》（JGJ94-94）和《地下工程防水技术规范》（GB50108-2001）等现行施工规范编制。2.10工程设计概况：2.10.1本工程抗震设防烈度为7度，耐火等级为2级，框架结构，主体（1#塔楼）12层、地下一层，两翼（2#塔楼）6层，前区（3#塔楼）高2层。教学区层高4.2米，办公区层高3.6米，大阶梯教室5.4米，总高度为49.2米。基础采用预制桩，砌筑采用陶粒混凝土砌块。门窗采用铝塑窗、防盗门和实木门。室外外墙采用面砖。屋面采用60厚苯板、珍珠岩保温，SBS防水。垂直通道采用4部中速电梯及6个消防楼梯，室内外高差为600mm、900mm。2.10.2结构特点：本工程结构为框架剪力结构，基础为预制桩基础，共计927根桩，桩端持力层为第七层圆砾层。单桩承载力特征值Ra=700KN，桩尖进入持力层不得小于600mm。6层、2层和12层各区间均设有沉降缝、变形缝和抗震缝，三缝合一。地下室剪力墙、柱和底板为C30P8抗渗混凝土结构，在主体12层设置了4个电梯井。柱的混凝土标号C45、C40、C35、C30随建筑增高而逐渐降低，柱距为7.8m×10.8m、7.8m×3m和7.8m×5.4m，柱截面为800mm×800mm、700mm×700mm、500mm×500mm和600mm×600mm，圆柱直径为800mm，地面以上砼梁板标号为C30。由于本工程为大开间阶梯教室，结构大跨度梁采用预应力梁，此处梁板砼标号为C40。2.11工程地质及水文地质情况：本工程设计的持力层为第七层圆砾层，承载力标准值为450Kpa。最上层土为粘土层，属于四类土。粘土层具有良好的可塑性，同时不易渗水和透水，所以本工程场地下存在地下水。地下水类型为上层滞水和潜水，其附存于地质报告中的第一层杂填土层中，其水位平均高度为1.5米，标高198m～199m，随季节性水的饱和度有一定变化。柱状图如下：(详见2003年7月25日吉林市勘测设计院提供的工程勘测报告)表1-2地质编号时代成因分层厚度(m)柱状图岩土性质和特征1Q4ml0.9～2.0见地质报告杂填土：主要以建筑垃圾为主。2Q4ml2.2～3.7见地质报告粘土：中等压缩性，PS平均值为1.45Mpa。3-4Q4ml2.4～3.0见地质报告黑土：湿，中高压缩性，PS平均值为1.05Mpa。5-6Q4ml3.4～5.1见地质报告粘土：中等压缩性，PS平均值为1.72Mpa。7Q3ml3.9～7.0见地质报告圆砾：饱和、中等密实，粒经2～10mm。2.12施工自然条件：场区实际地貌为北侧高、南面低，栋号地表平均绝对标高为200.20m，相对于±0.000标高为-0.25m。由于场地长期存在上层滞水和潜水，加上上层对为杂填土，所以施工场地极为泥泞，施工前必须进行施工道路和施工料场的硬化处理。2.13施工条件：本工程计划开工日期为2003年9月15日，计划2004年10月31日交工。按建设单位要求竣工日期提前一个月，我施工单位力争如期完成施工任务。由于工期紧，必须增添机械设备、劳动力及材料的投入量。在施工过程中，涉及到各分包单位之间的相互配合及相互协调比较复杂，所以在施工过程中必须加强管理，各分包单位必须严格服从总包单位的调度和指挥,合理安排施工顺序，严格按总施工进度计划制定相应合理的技术措施，认真落实施工组织、技术措施和安全防护及分项施工进度计划工作，以确保施工质量、工期及施工安全。本工程按国家定额工期应为510天，而按建设单位的要求工期不到300天的时间内完成此工程，故在实际施工过程中，应考虑合理增加机械、人员、材料的投入，制定合理、有效的施工方法(具体方法为：24小时作业，三班倒，人休机不休，立体交叉、平面流水作业等方法)和技术措施，并应考虑进行冬期、雨季施工。3.施工总体准备及施工部署：3.1施工布置：3.1.1主要工程实物量（见下表）表1—3主要工程名称单位工程量墙柱混凝土普通m312949抗渗m32343砌筑工程（陶粒）m36172抹灰工程㎡49409防水工程㎡8030地面工程㎡320003.1.2施工总体安排：施工流水段划分：1#塔从4轴-14轴/J轴-S轴为一个施工段，从14轴-19轴/J轴-S轴为一...
