变速器课程设计VIP免费

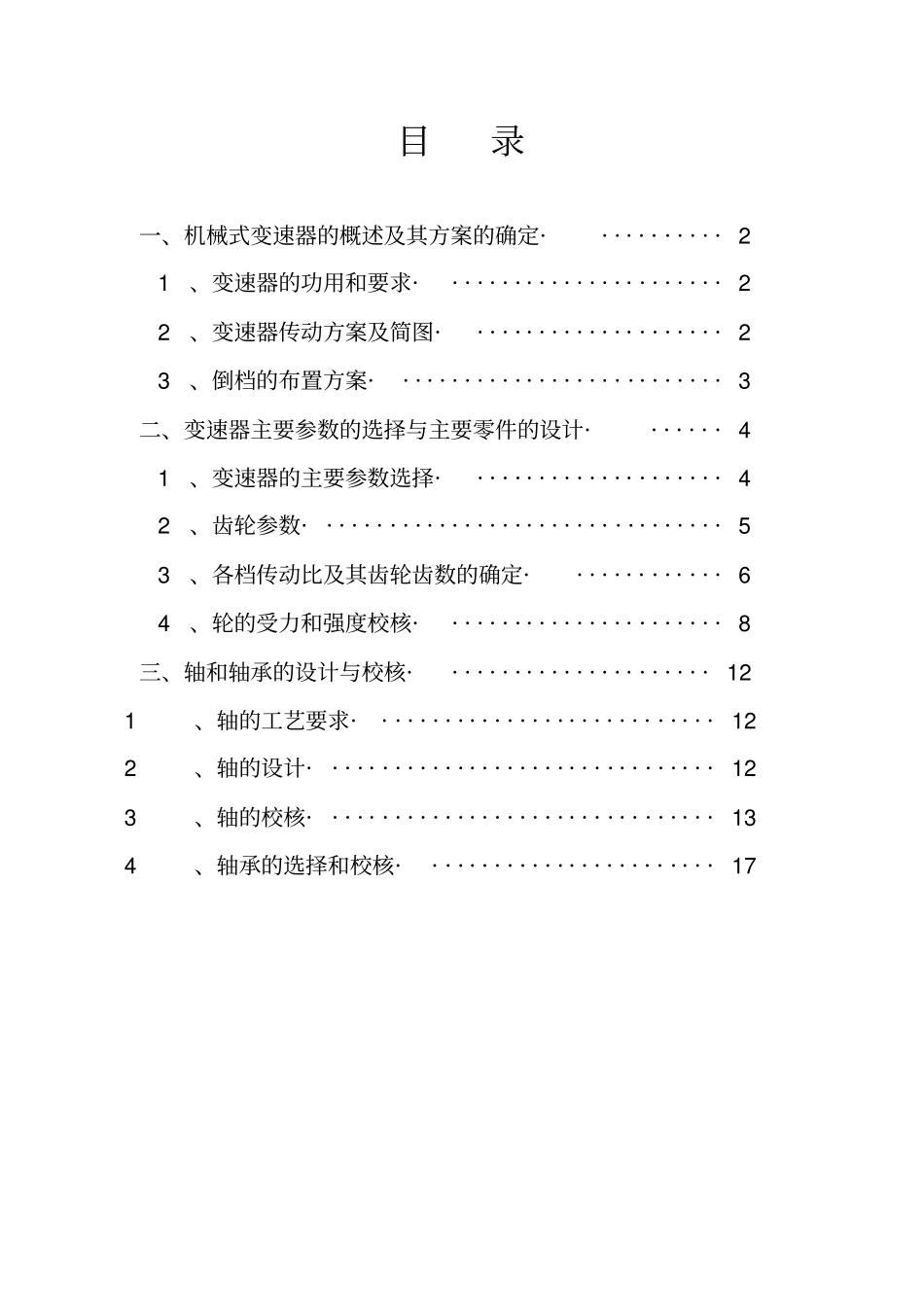

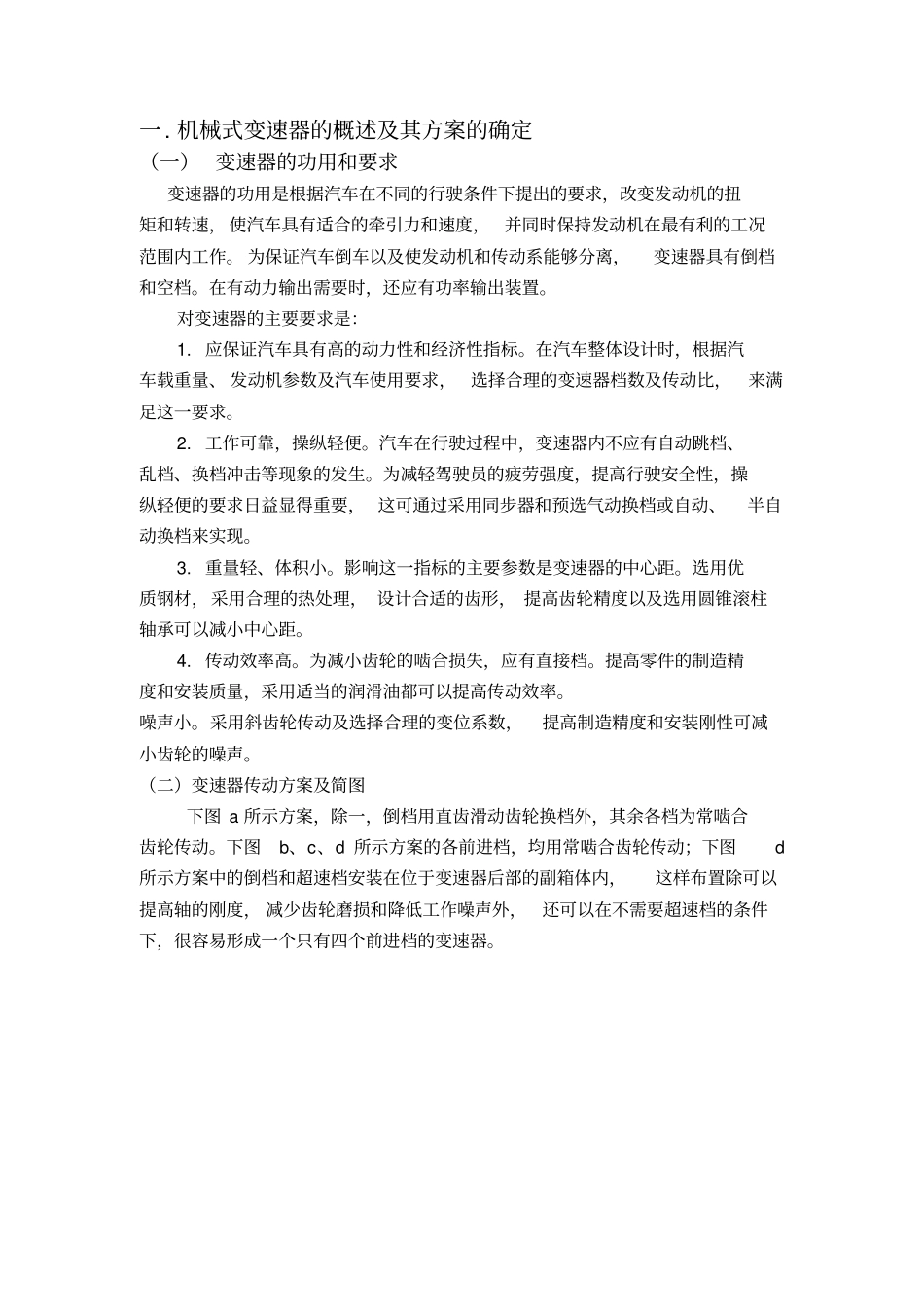

目录一、机械式变速器的概述及其方案的确定···········21、变速器的功用和要求·······················22、变速器传动方案及简图·····················23、倒档的布置方案···························3二、变速器主要参数的选择与主要零件的设计·······41、变速器的主要参数选择·····················42、齿轮参数·································53、各档传动比及其齿轮齿数的确定·············64、轮的受力和强度校核·······················8三、轴和轴承的设计与校核······················121、轴的工艺要求····························122、轴的设计································123、轴的校核································134、轴承的选择和校核························17一.机械式变速器的概述及其方案的确定（一）变速器的功用和要求变速器的功用是根据汽车在不同的行驶条件下提出的要求，改变发动机的扭矩和转速，使汽车具有适合的牵引力和速度，并同时保持发动机在最有利的工况范围内工作。为保证汽车倒车以及使发动机和传动系能够分离，变速器具有倒档和空档。在有动力输出需要时，还应有功率输出装置。对变速器的主要要求是：1.应保证汽车具有高的动力性和经济性指标。在汽车整体设计时，根据汽车载重量、发动机参数及汽车使用要求，选择合理的变速器档数及传动比，来满足这一要求。2.工作可靠，操纵轻便。汽车在行驶过程中，变速器内不应有自动跳档、乱档、换档冲击等现象的发生。为减轻驾驶员的疲劳强度，提高行驶安全性，操纵轻便的要求日益显得重要，这可通过采用同步器和预选气动换档或自动、半自动换档来实现。3.重量轻、体积小。影响这一指标的主要参数是变速器的中心距。选用优质钢材，采用合理的热处理，设计合适的齿形，提高齿轮精度以及选用圆锥滚柱轴承可以减小中心距。4.传动效率高。为减小齿轮的啮合损失，应有直接档。提高零件的制造精度和安装质量，采用适当的润滑油都可以提高传动效率。噪声小。采用斜齿轮传动及选择合理的变位系数，提高制造精度和安装刚性可减小齿轮的噪声。（二）变速器传动方案及简图下图a所示方案，除一，倒档用直齿滑动齿轮换档外，其余各档为常啮合齿轮传动。下图b、c、d所示方案的各前进档，均用常啮合齿轮传动；下图d所示方案中的倒档和超速档安装在位于变速器后部的副箱体内，这样布置除可以提高轴的刚度，减少齿轮磨损和降低工作噪声外，还可以在不需要超速档的条件下，很容易形成一个只有四个前进档的变速器。中间轴式五档变速器传动方案（三）、倒档的布置方案下图为常见的倒挡布置方案。下图b所示方案的优点是换倒挡时利用了中间轴上的一挡齿轮，因而缩短了中间轴的长度。但换挡时有两对齿轮同时进入啮合，使换挡困难下图c所示方案能获得较大的倒挡传动比，缺点是换挡程序不合理。下图d所示方案针对前者的缺点做了修改，因而取代了下图c所示方案。图下图e所示方案是将中间轴上的一，倒挡齿轮做成一体，将其齿宽加长。下图f所示方案适用于全部齿轮副均为常啮合齿轮，换挡更为轻便。为了充分利用空间，缩短变速器轴向长度，有的货车倒挡传动采用下图g所示方案。其缺点是一，倒挡须各用一根变速器拨叉轴，致使变速器上盖中的操纵机构复杂一些。因为变速器在一挡和倒挡工作时有较大的力，所以无论是两轴式变速器还是中间轴式变速器的低档与倒挡，都应当布置在在靠近轴的支承处，以减少轴的变形，保证齿轮重合度下降不多，然后按照从低档到高挡顺序布置各挡齿轮，这样做既能使轴有足够大的刚性，又能保证容易装配。倒挡的传动比虽然与一挡的传动比接近，但因为使用倒挡的时间非常短，从这点出发有些方案将一挡布置在靠近轴的支承处。本设计选用下图f的布置方案变速器倒...
