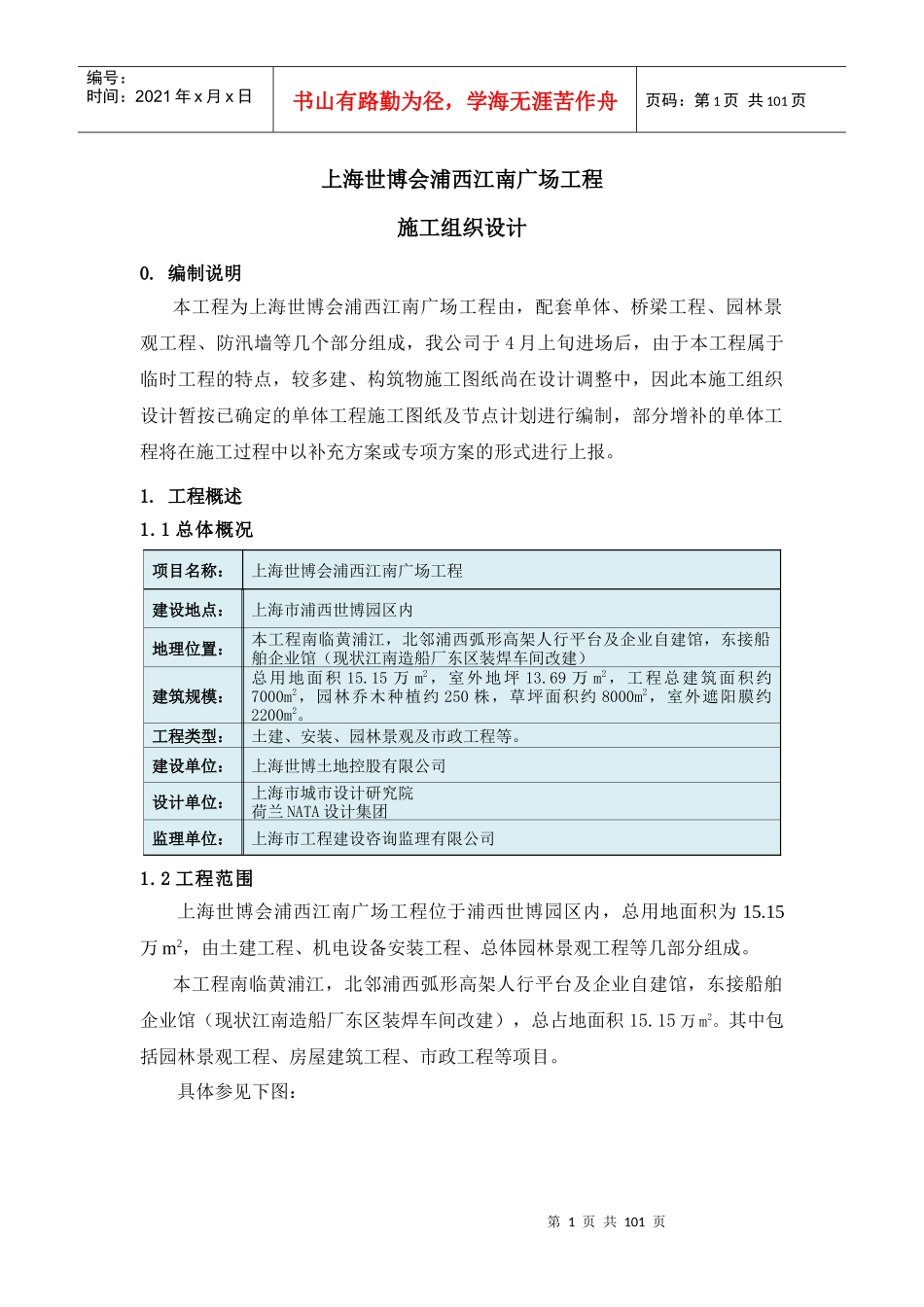

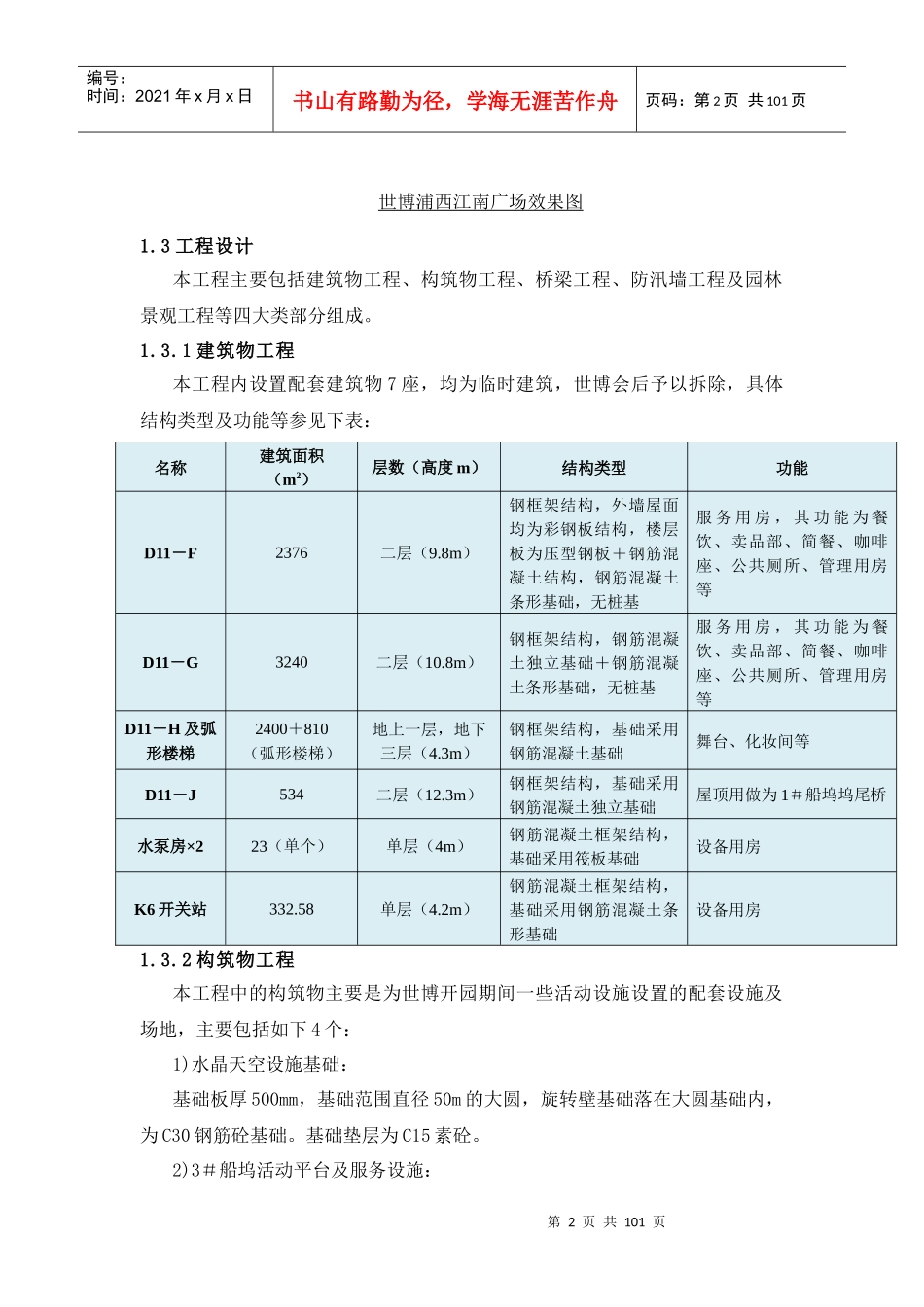

第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共101页上海世博会浦西江南广场工程施工组织设计0.编制说明本工程为上海世博会浦西江南广场工程由，配套单体、桥梁工程、园林景观工程、防汛墙等几个部分组成，我公司于4月上旬进场后，由于本工程属于临时工程的特点，较多建、构筑物施工图纸尚在设计调整中，因此本施工组织设计暂按已确定的单体工程施工图纸及节点计划进行编制，部分增补的单体工程将在施工过程中以补充方案或专项方案的形式进行上报。1.工程概述1.1总体概况项目名称：上海世博会浦西江南广场工程建设地点：上海市浦西世博园区内地理位置：本工程南临黄浦江，北邻浦西弧形高架人行平台及企业自建馆，东接船舶企业馆（现状江南造船厂东区装焊车间改建）建筑规模：总用地面积15.15万m2，室外地坪13.69万m2，工程总建筑面积约7000m2，园林乔木种植约250株，草坪面积约8000m2，室外遮阳膜约2200m2。工程类型：土建、安装、园林景观及市政工程等。建设单位：上海世博土地控股有限公司设计单位：上海市城市设计研究院荷兰NATA设计集团监理单位：上海市工程建设咨询监理有限公司1.2工程范围上海世博会浦西江南广场工程位于浦西世博园区内，总用地面积为15.15万m2，由土建工程、机电设备安装工程、总体园林景观工程等几部分组成。本工程南临黄浦江，北邻浦西弧形高架人行平台及企业自建馆，东接船舶企业馆（现状江南造船厂东区装焊车间改建），总占地面积15.15万m2。其中包括园林景观工程、房屋建筑工程、市政工程等项目。具体参见下图：第2页共101页第1页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共101页世博浦西江南广场效果图1.3工程设计本工程主要包括建筑物工程、构筑物工程、桥梁工程、防汛墙工程及园林景观工程等四大类部分组成。1.3.1建筑物工程本工程内设置配套建筑物7座，均为临时建筑，世博会后予以拆除，具体结构类型及功能等参见下表：名称建筑面积（m2）层数（高度m）结构类型功能D11－F2376二层（9.8m）钢框架结构，外墙屋面均为彩钢板结构，楼层板为压型钢板＋钢筋混凝土结构，钢筋混凝土条形基础，无桩基服务用房，其功能为餐饮、卖品部、简餐、咖啡座、公共厕所、管理用房等D11－G3240二层（10.8m）钢框架结构，钢筋混凝土独立基础＋钢筋混凝土条形基础，无桩基服务用房，其功能为餐饮、卖品部、简餐、咖啡座、公共厕所、管理用房等D11－H及弧形楼梯2400＋810（弧形楼梯）地上一层，地下三层（4.3m）钢框架结构，基础采用钢筋混凝土基础舞台、化妆间等D11－J534二层（12.3m）钢框架结构，基础采用钢筋混凝土独立基础屋顶用做为1＃船坞坞尾桥水泵房×223（单个）单层（4m）钢筋混凝土框架结构，基础采用筏板基础设备用房K6开关站332.58单层（4.2m）钢筋混凝土框架结构，基础采用钢筋混凝土条形基础设备用房1.3.2构筑物工程本工程中的构筑物主要是为世博开园期间一些活动设施设置的配套设施及场地，主要包括如下4个：1)水晶天空设施基础：基础板厚500mm，基础范围直径50m的大圆，旋转壁基础落在大圆基础内，为C30钢筋砼基础。基础垫层为C15素砼。2)3＃船坞活动平台及服务设施：第3页共101页第2页共101页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共101页二层建筑，建筑面积，1层钢平台建筑面积：4252m2，建筑高度为4.6m，基础采用钢筋混凝土独立基础。二层为阳光板遮掩层。3)景观遮阳膜：本工程范围内共设置一组室外遮阳膜结构，膜结构位于1号船坞东侧，膜面面积为2167m2。膜结构均采用钢筋混凝土独立基础，钢结构主体，遮阳膜采用聚脂纤维膜材，钢芯钢丝绳张紧。4)泵房改建：原1＃、2＃、3＃船坞泵房改造工程：主要更换原船坞的抽水泵。1.3.3桥梁工程江南广场内桥梁工程主要由跨1#、2#、3#船坞的地面桥梁组成，具体位置为跨1#船坞坞首部分、跨2#船坞坞中及坞尾部分和跨3#船坞坞首、坞中及坞尾共6座桥梁组成，桥梁主体采用钢结构，桥面结构采用8cm厚钢筋混凝土预制桥面板。1.3.4园林景观1)园路铺贴江南广场工程室外地坪铺装，主要包括三种材质的铺装：a.塑木地...
