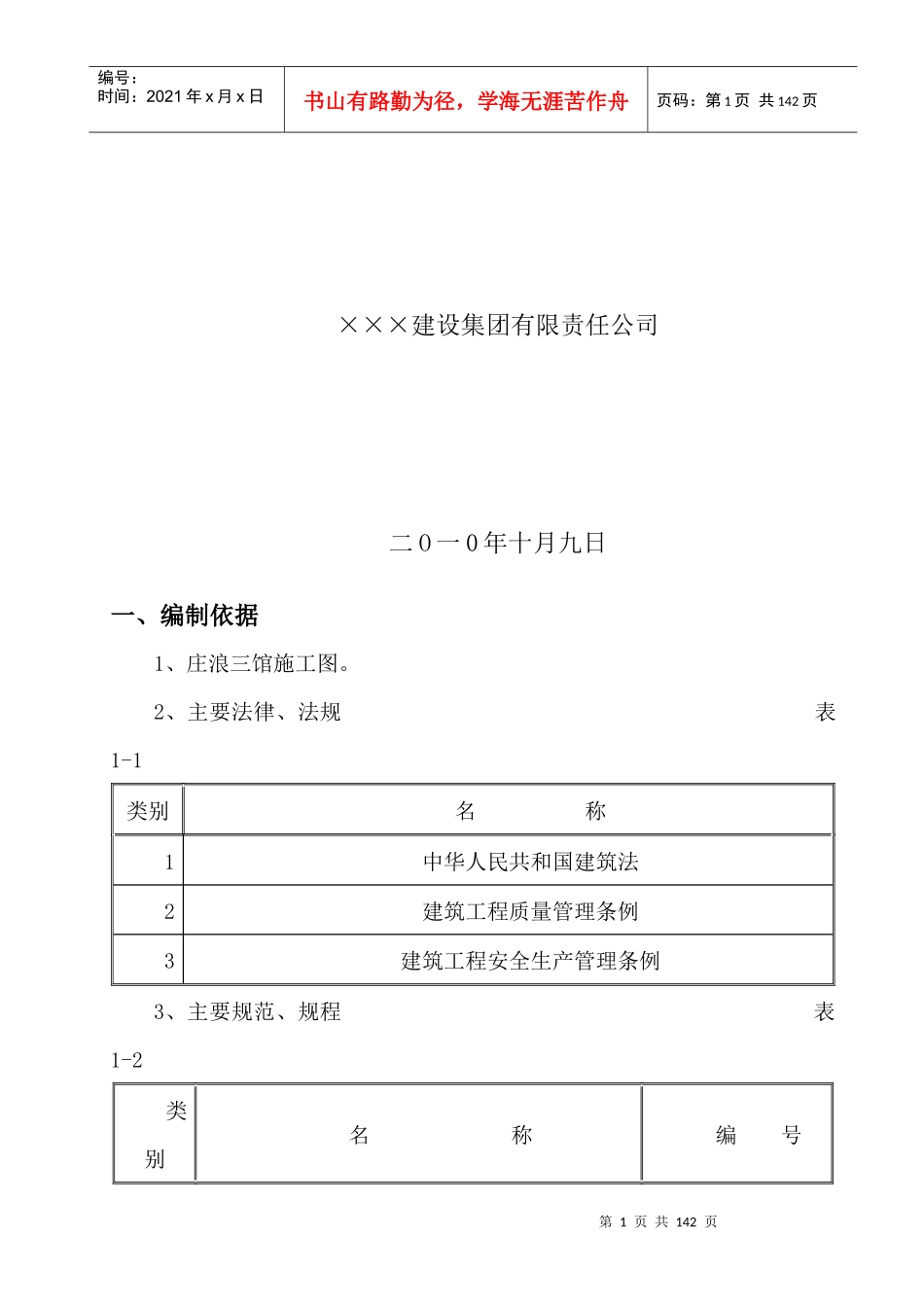

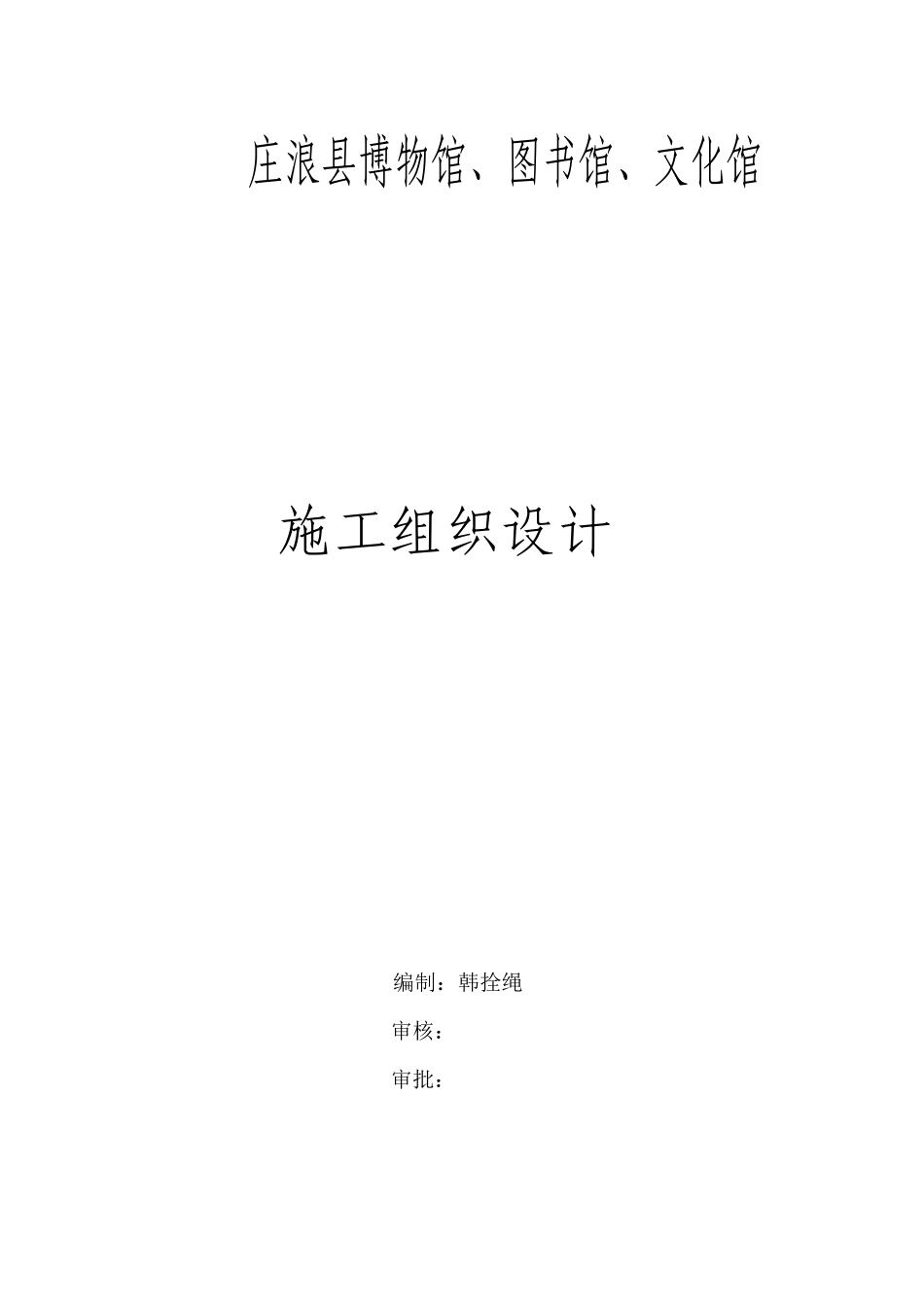

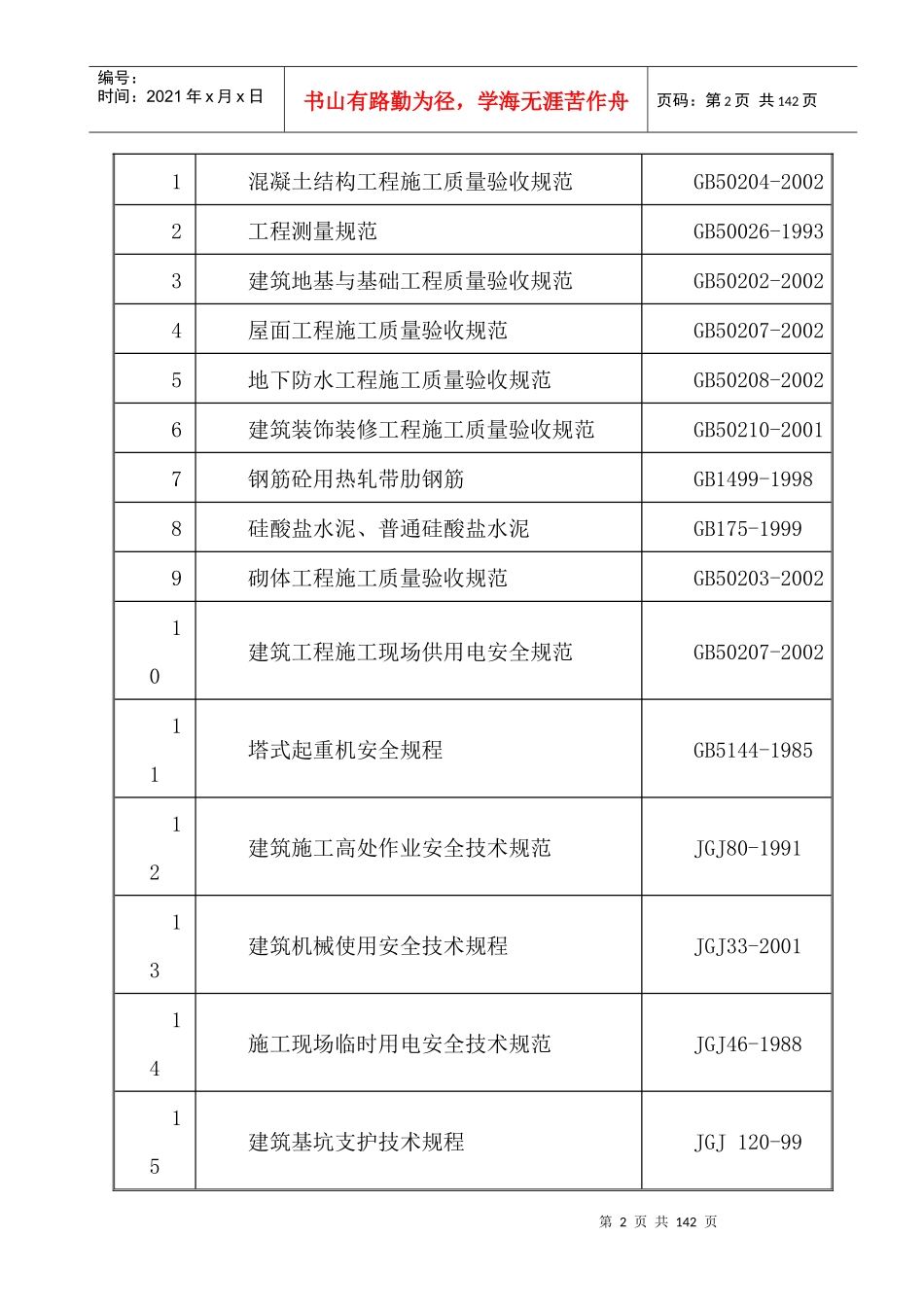

庄浪县博物馆、图书馆、文化馆施工组织设计编制：韩拴绳审核：审批：第1页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共142页×××建设集团有限责任公司二O一0年十月九日一、编制依据1、庄浪三馆施工图。2、主要法律、法规表1-1类别名称1中华人民共和国建筑法2建筑工程质量管理条例3建筑工程安全生产管理条例3、主要规范、规程表1-2类别名称编号第2页共142页第1页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共142页1混凝土结构工程施工质量验收规范GB50204-20022工程测量规范GB50026-19933建筑地基与基础工程质量验收规范GB50202-20024屋面工程施工质量验收规范GB50207-20025地下防水工程施工质量验收规范GB50208-20026建筑装饰装修工程施工质量验收规范GB50210-20017钢筋砼用热轧带肋钢筋GB1499-19988硅酸盐水泥、普通硅酸盐水泥GB175-19999砌体工程施工质量验收规范GB50203-200210建筑工程施工现场供用电安全规范GB50207-200211塔式起重机安全规程GB5144-198512建筑施工高处作业安全技术规范JGJ80-199113建筑机械使用安全技术规程JGJ33-200114施工现场临时用电安全技术规范JGJ46-198815建筑基坑支护技术规程JGJ120-99第3页共142页第2页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共142页4、主要图集表1-3类别名称编号1砼结构施工图平面整体表示方法制图规则和构造详图03G101-12甘02J03-23甘02J06-14甘02J0115、主要标准表1-4类别名称编号1建筑工程质量验收统一标准GB50300-20012建筑工程质量检验评定标准GB50301-20023混凝土质量控制标准GB50164-19924混凝土质量检验评定标准GBJ107-1987二、工程概况1、总体简介表2-1序号项目内容1工程名称庄浪县博物馆、图书馆、文化馆第4页共142页第3页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共142页2工程地址平凉市庄浪县3建设单位庄浪县文化局4设计单位兰州理工大学建筑勘察设计院5承包方式6合同工期计划开工日期：年月日；竣工日期：年月日7质量标准合格8资金来源2、建设概况表2-2序号项目内容1建筑面积8400㎡2地下室占地面积2000㎡3建筑用途博物馆、图书馆、文化馆4建筑总高度19.5m5施工占地面积4000㎡6地下层数一层（层高4.5m）7地上层数共四层，标准层层高4.5m8室内外高差1500㎜9基底标高-4.80m、第5页共142页第4页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共142页10地下室填充墙非承重空心砖，M5水泥砂浆砌筑11地下室地面地下室地面为水泥砂浆地面，坡道为混凝土地面12建筑功能地下1层储藏室、泵房、风机房及水箱间等1～4层管理室、图书室等13建筑防水设计地下室聚氨酯防水涂料屋面4mm厚SBS改性沥青防水卷材卫生间聚氨酯防水涂料两道14建筑防火设计各层均设消火栓自动喷洒15外装修聚苯板外墙保温，刷外墙涂料，贴大理石16内装修顶棚刷白色涂料两遍内墙墙面抹水泥砂浆，刷白色涂料两遍楼地面大理石、瓷砖楼地面踢脚大理石踢脚17屋面聚苯板保温；1：6珍珠岩找平18散水60厚C15细石砼，水泥砂浆压实赶光19油漆内门白色调和漆二道，楼梯栏杆等外露铁件栗红色调和漆3、结构设计概况表2-第6页共142页第5页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共142页3序号项目内容1基础结构类型筏板基础2抗震设防裂度8度3建筑分类二类多层民用建筑4耐火等级二级6结构安全等级二级7抗震等级框架二级，8钢筋类别Ⅰ级Ⅱ级¢R使用部位墙、柱、梁、板墙、柱、梁、板板保护层执行GB50204-2002规定：地下室外墙外侧30mm、内侧25mm；基础底板底部35mm、顶部25mm；内墙15mm；板15mm；梁柱25mm9砼标号部位强度等级备注垫层C10基础C35地下室柱、梁、板、梯C35第7页共142页第6页共142页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共142页地上柱、梁、板、梯C35各层构造柱、过梁、圈梁及栏板C3010钢筋接头型式筏板、框架梁采用单面搭接焊；框架柱、剪力墙纵筋采用电渣压力焊或机械接头11结构砌体外墙为非承重粘土空心砖，内墙为非承重...
