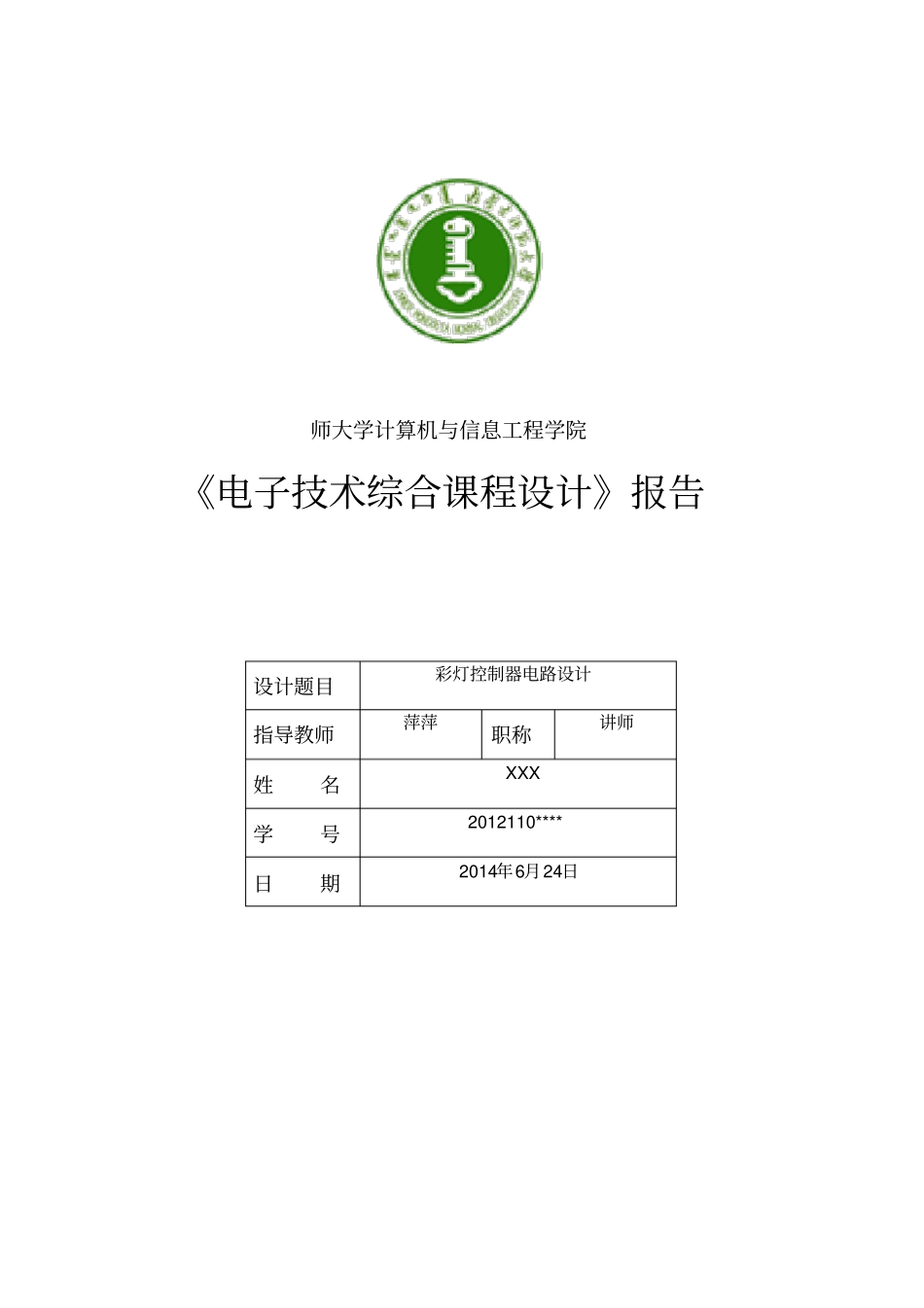

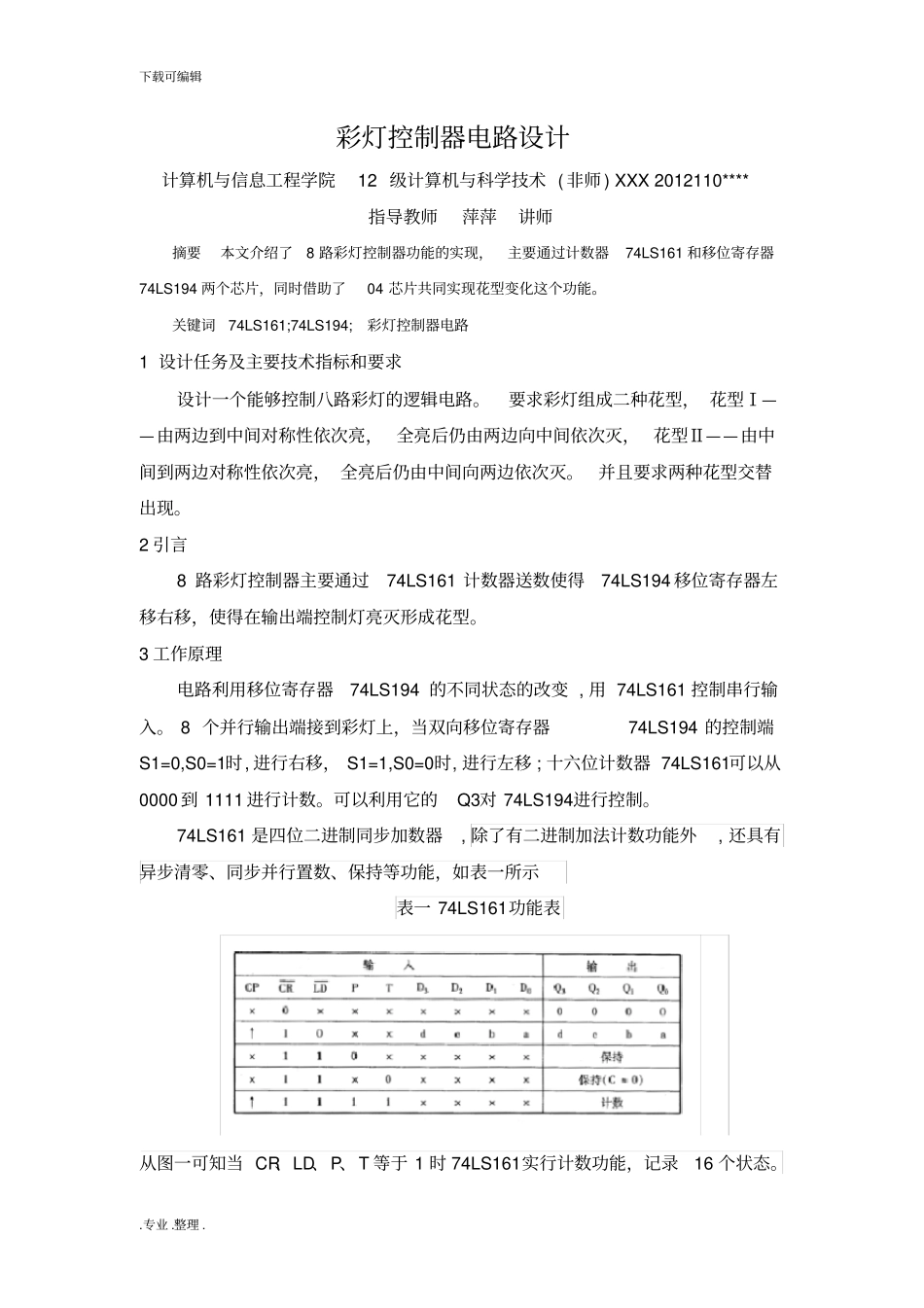

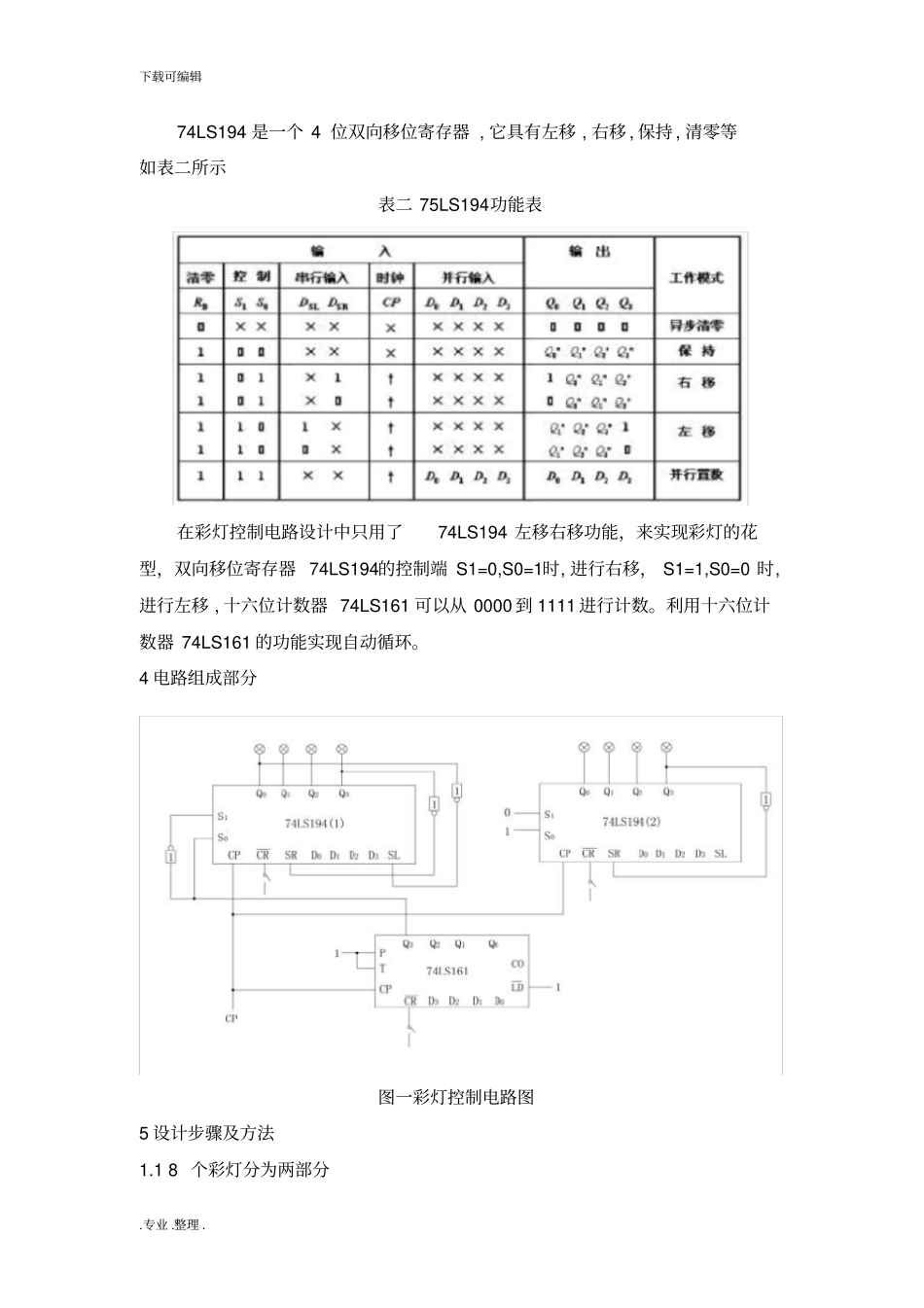

师大学计算机与信息工程学院《电子技术综合课程设计》报告设计题目彩灯控制器电路设计指导教师萍萍职称讲师姓名XXX学号2012110****日期2014年6月24日下载可编辑.专业.整理.彩灯控制器电路设计计算机与信息工程学院12级计算机与科学技术(非师)XXX2012110****指导教师萍萍讲师摘要本文介绍了8路彩灯控制器功能的实现，主要通过计数器74LS161和移位寄存器74LS194两个芯片，同时借助了04芯片共同实现花型变化这个功能。关键词74LS161;74LS194;彩灯控制器电路1设计任务及主要技术指标和要求设计一个能够控制八路彩灯的逻辑电路。要求彩灯组成二种花型，花型Ⅰ——由两边到中间对称性依次亮，全亮后仍由两边向中间依次灭，花型Ⅱ——由中间到两边对称性依次亮，全亮后仍由中间向两边依次灭。并且要求两种花型交替出现。2引言8路彩灯控制器主要通过74LS161计数器送数使得74LS194移位寄存器左移右移，使得在输出端控制灯亮灭形成花型。3工作原理电路利用移位寄存器74LS194的不同状态的改变,用74LS161控制串行输入。8个并行输出端接到彩灯上，当双向移位寄存器74LS194的控制端S1=0,S0=1时,进行右移，S1=1,S0=0时,进行左移;十六位计数器74LS161可以从0000到1111进行计数。可以利用它的Q3对74LS194进行控制。74LS161是四位二进制同步加数器,除了有二进制加法计数功能外,还具有异步清零、同步并行置数、保持等功能，如表一所示表一74LS161功能表从图一可知当CR、LD、P、T等于1时74LS161实行计数功能，记录16个状态。下载可编辑.专业.整理.74LS194是一个4位双向移位寄存器,它具有左移,右移,保持,清零等如表二所示表二75LS194功能表在彩灯控制电路设计中只用了74LS194左移右移功能，来实现彩灯的花型，双向移位寄存器74LS194的控制端S1=0,S0=1时,进行右移，S1=1,S0=0时,进行左移,十六位计数器74LS161可以从0000到1111进行计数。利用十六位计数器74LS161的功能实现自动循环。4电路组成部分图一彩灯控制电路图5设计步骤及方法1.18个彩灯分为两部分下载可编辑.专业.整理.8路彩灯分为4个一组，用两个74LS194来实现，两种花型分别为从两边到中间对称性依次亮，全亮后任由两边向中间依次灭，第二种为从中间到两边对称性依次亮,全亮后仍由中间向两边依次灭，所以通过对花型的分析可知,其中一个双向移位寄存器74LS194的功能是先右移后左移即先是S1=0,S0=1,后变成S1=1,S0=0.而另外一个功能则是先左移后右移即先是S1=1，S0=0，后变成S1=0，S0=1根据分析，画出图表，如表三表四所示1.2第一部分彩灯的设计表三74LS194(1)工作关系根据彩灯所设计的花型写出74LS194中Q0Q1Q2Q3灯亮灭的各个状态，根据194功能表写出SLSR的值由表可看出161中Q3与194中S1是一致的与S0相反，而当74LS161中Q3等于0时,74LS194中SR右移与74LS194中Q3相同，当74LS161中Q3等于1时，74LS194中SL左移与194中Q0相同。所以电路图中74LS161的Q3通过非门与74LS194中S0连在一起，与S0直接连在一起，74LS194中Q0取反与SL连在一起，Q3取反与SR连在一起。1.3第二部分彩灯的设计表四74LS194（2）工作关系下载可编辑.专业.整理.根据彩灯所设计的花型写出74LS194中Q0Q1Q2Q3灯亮灭的各个状态，根据194功能表写出SLSR的值由表可看出161中Q3与194中S0是一致的与S1相反，而当74LS161中Q3等于0时,74LS194中SL左移与74LS194中Q0相反，当74LS161中Q3等于1时，74LS194中SR右移与194中Q3相反。所以电路图中74LS161的Q3通过非门与74LS194中S1连在一起，与S0直接连在一起，74LS194中Q0取反与SL连在一起，Q3取反与SR连在一起。1.4循环的设计在解决自动循环的问题用74LS161计数器的高电位Q3控制功能既要左移又要右移的74LS194的控制端S1,S0，在74LS161（1）中Q3的前8个状态是右移,而后8个状态则变成左移.S0通过一个非门接到Q3上,而S1直接接到Q3可以实现，而74LS194的左移右移则通过非门连在自身Q3，Q0上可实现循环。在74LS161（2）中Q3的前8个状态是左移,而后8个状态则变成右移.S1通过一个非门接到Q3上,而S0直接接到Q3可以实现，而74LS194的左移右移则通过非门连在自身Q3，Q0上可实现循环6电路总体说明给电路接入电源,然后给两个双向移位寄存器74LS194,十六位计数器74...
