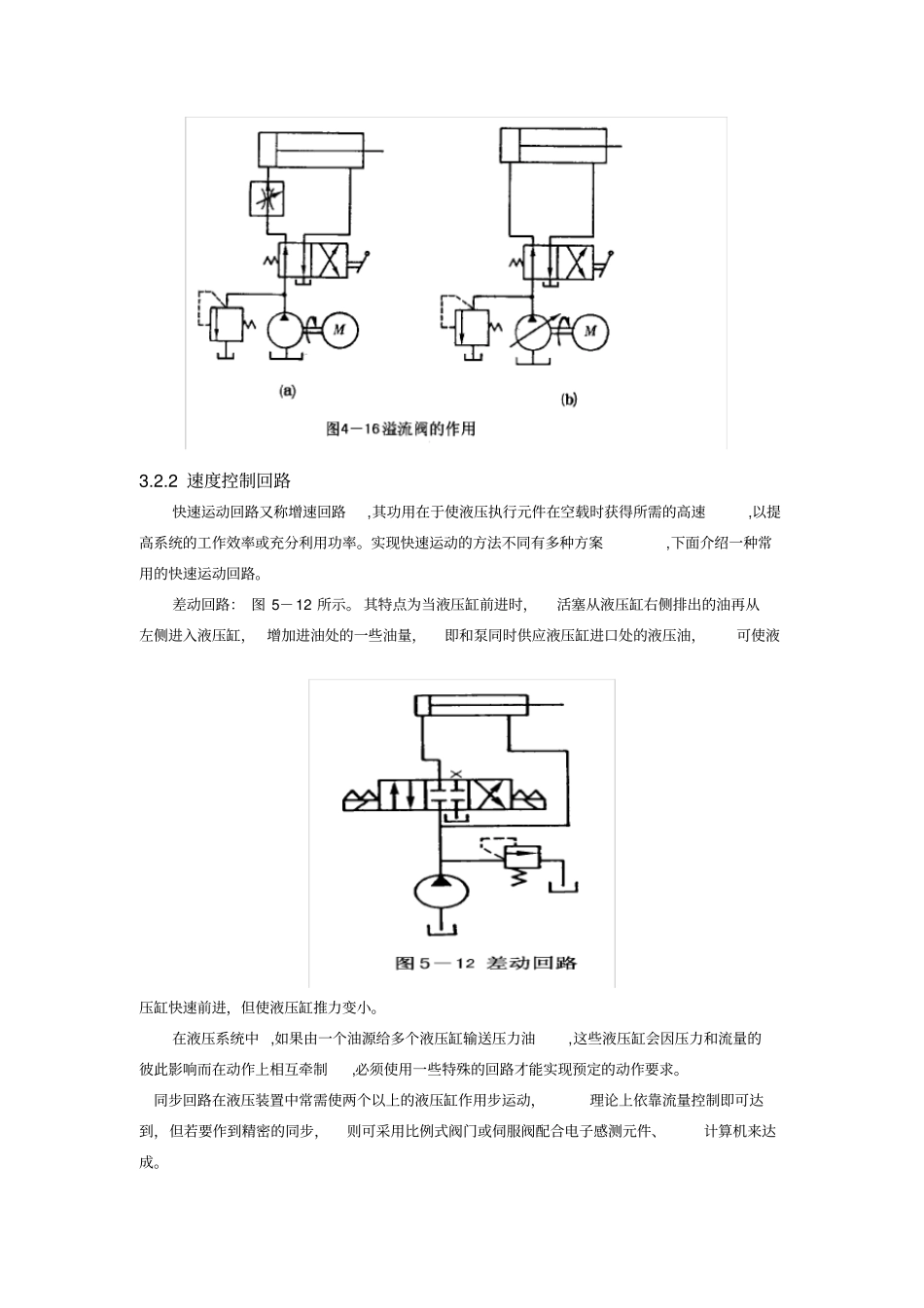

数控机床工作过程分析、主要元件介绍以及主要液压系统原理1、液压传动系统的组成液压传动的基本原理是在密闭的容器内，利用有压力的油液作为工作介质来实现能量转换和传递动力的。其中的液体称为工作介质，一般为矿物油，它的作用和机械传动中的皮带、链条和齿轮等传动元件相类似。液压系统主要由：动力元件（油泵）、执行元件（油缸或液压马达）、控制元件（各种阀）、辅助元件和工作介质等五部分组成。1).动力元件（油泵）它的作用是把液体利用原动机的机械能转换成液压力能；是液压传动中的动力部分。2).执行元件（油缸、液压马达）它是将液体的液压能转换成机械能。其中，油缸做直线运动，马达做旋转运动。3).控制元件包括压力阀、流量阀和方向阀等。它们的作用是根据需要无级调节液动机的速度，并对液压系统中工作液体的压力、流量和流向进行调节控制。4).辅助元件除上述三部分以外的其它元件，包括压力表、滤油器、蓄能装置、冷却器、管件及油箱等，它们同样十分重要。5).工作介质工作介质是指各类液压传动中的液压油或乳化液，它经过油泵和液动机实现能量转换。2、液压基本回路所谓液压基本回路就是由有关的液压元件组成用来完成某种特定功能的典型回路。一些液压设备的液压系统虽然很复杂，但它通常都由一些基本回路组成，所以掌握一些基本回路的组成、原理和特点将有助于认识分析一个完成的液压系统。3、压力控制回路压力控制回路是利用压力控制阀来控制系统整体或某一部分的压力，以满足液压执行元件对力或转矩要求的回路，这类回路包括调压、减压、增压、保压、卸荷和平衡等多种回路。如1．单级调压回路如图所示，在液压泵出口处设置并联溢流阀2即可组成单级调压回路，从而控制了液压系统的工作压力。3.2.2速度控制回路快速运动回路又称增速回路,其功用在于使液压执行元件在空载时获得所需的高速,以提高系统的工作效率或充分利用功率。实现快速运动的方法不同有多种方案,下面介绍一种常用的快速运动回路。差动回路：图5－12所示。其特点为当液压缸前进时，活塞从液压缸右侧排出的油再从左侧进入液压缸，增加进油处的一些油量，即和泵同时供应液压缸进口处的液压油，可使液压缸快速前进，但使液压缸推力变小。在液压系统中,如果由一个油源给多个液压缸输送压力油,这些液压缸会因压力和流量的彼此影响而在动作上相互牵制,必须使用一些特殊的回路才能实现预定的动作要求。同步回路在液压装置中常需使两个以上的液压缸作用步运动，理论上依靠流量控制即可达到，但若要作到精密的同步，则可采用比例式阀门或伺服阀配合电子感测元件、计算机来达成。3.2.3动力滑台液压系统3.2.3.1液压动力滑台液压动力滑台是组合机床上用以实现进给运动的一种通用部件，其运动是靠液压缸驱动的。滑台与其他一些通用部件可组成各种不同机床，并能按多种进给方式实现半自动工作循环。液压动力滑台虽有不同的规格，但其液压系统的组成与工作原理却基本相同,如图所示：1-过滤器2-变量泵3，7，13-单向阀4-电液换向阀5-背压阀6-液控顺序阀8，9-调速阀10-电磁换向阀11-行程阀12-压力继电器图3动力滑台液压系统原理图3.2.3.2动力滑台液压系统的工作原理1).快进按下启动按钮，电磁铁1YA通电，电磁换向阀B左位接入系统，液动换向阀A在控制压力油作用下也将左位接入系统工作，其油路为：控制油路——进油路：过滤器1泵2阀B（左）I1阀A左端出油路：阀A右端L2阀B（左）油箱。于是液动换向阀A的阀芯右移，使其左位接入系统（换向时间由L2调节）。主油路——进油路：过滤器1泵2单向阀3阀A（左）行程阀11缸左端出油路：缸右腔阀A（左）单向阀7行程阀11缸左端此时由于负载较少，液压系统的工作压力较少，所以液控顺序阀7关闭，液压缸左右腔形成差动连接，泵在低压下输出最大流量，滑台快进。2).第一次工作进给当滑台块进终了时，滑台上的挡块压下行程阀11，切断了快进油路。电液换向阀4的工作状态不变，控制油路因此没有变化。而主油路中，压力油只能通过调速阀8和电磁换向阀10（右位）进入液压缸左端。由于油液流经调速阀而使液压系统压力升高，液控顺序阀开启，单向阀7关闭，液压缸右侧的油液经液控顺序阀6和...
