某工业厂房室内工业管道施工组织设计VIP免费

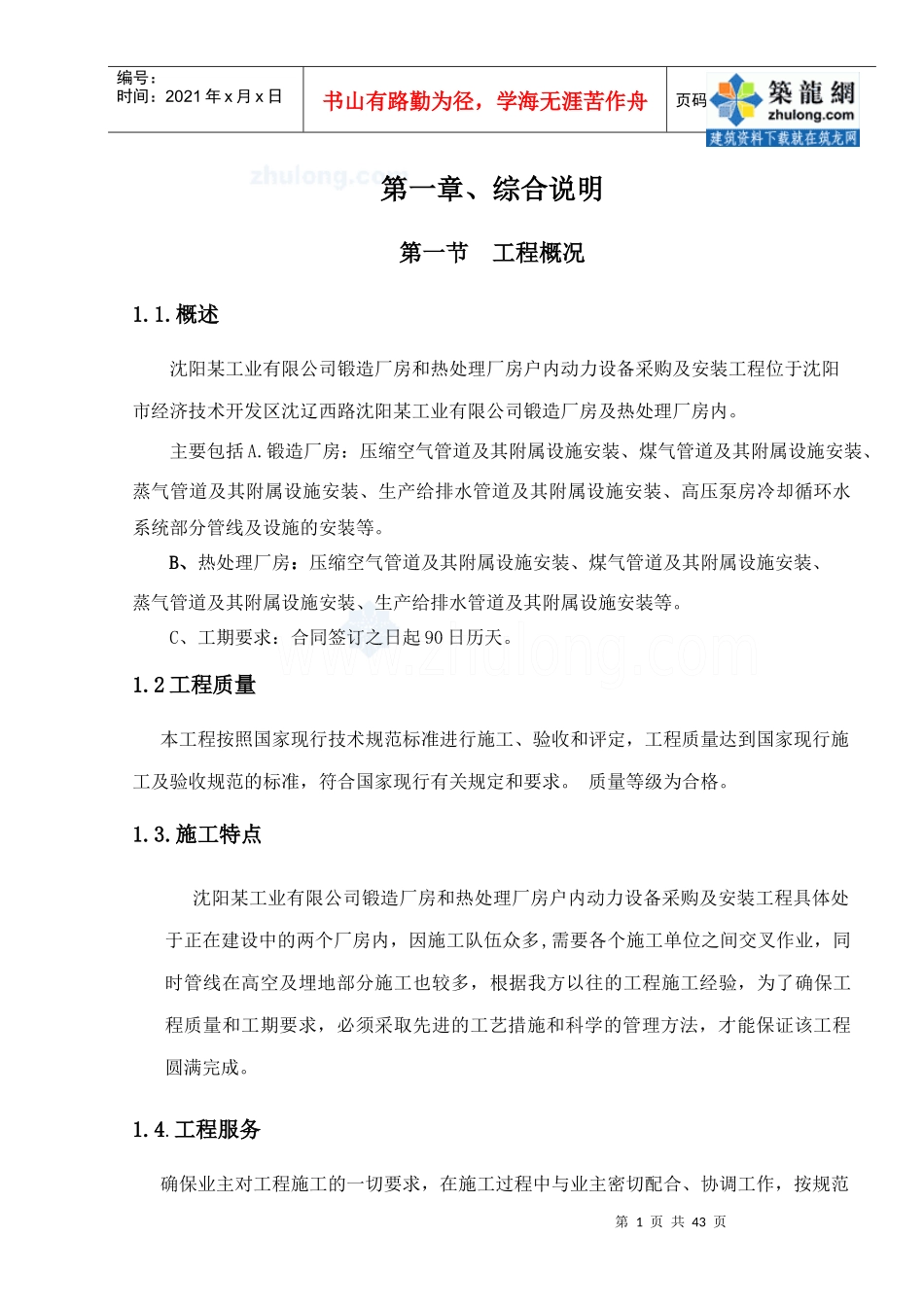

第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共43页第一章、综合说明第一节工程概况1.1.概述沈阳某工业有限公司锻造厂房和热处理厂房户内动力设备采购及安装工程位于沈阳市经济技术开发区沈辽西路沈阳某工业有限公司锻造厂房及热处理厂房内。主要包括A.锻造厂房：压缩空气管道及其附属设施安装、煤气管道及其附属设施安装、蒸气管道及其附属设施安装、生产给排水管道及其附属设施安装、高压泵房冷却循环水系统部分管线及设施的安装等。B、热处理厂房：压缩空气管道及其附属设施安装、煤气管道及其附属设施安装、蒸气管道及其附属设施安装、生产给排水管道及其附属设施安装等。C、工期要求：合同签订之日起90日历天。1.2工程质量本工程按照国家现行技术规范标准进行施工、验收和评定，工程质量达到国家现行施工及验收规范的标准，符合国家现行有关规定和要求。质量等级为合格。1.3.施工特点沈阳某工业有限公司锻造厂房和热处理厂房户内动力设备采购及安装工程具体处于正在建设中的两个厂房内，因施工队伍众多,需要各个施工单位之间交叉作业，同时管线在高空及埋地部分施工也较多，根据我方以往的工程施工经验，为了确保工程质量和工期要求，必须采取先进的工艺措施和科学的管理方法，才能保证该工程圆满完成。1.4.工程服务确保业主对工程施工的一切要求，在施工过程中与业主密切配合、协调工作，按规范第2页共43页第1页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共43页标准组织施工，高标准、严要求，以一流的质量，一流的形象，一流的服务让业主满意，时时处处为业主着想，努力为业主服务好。第二节编制依据及执行的标准规范2.1编制依据1.沈阳某工业有限公司锻造厂房和热处理厂房户内动力设备采购及安装工程招标文件。2.国家现行的有关工程施工验收规范、法律、法规等。3.我公司针对同类工程的施工经验。2.2施工执行的规范标准1、GB50194-93/GB50303-2002/GBJ149-90/GB50150-91/GB50171-92/GB50254-96/GB50168-92/GB50257-96/GB50258-96/GB50259-96/GB11345-81/JB3323-87/GB50236-98/GB50235-97/GB50184-93/GB50235-97/GB50236-98/GB50184-93/50268-97/50242-2002等)第二章项目部施工管理机构设置第一节组织机构及职责与权限1.项目经理部管理机构项目部组织管理机构如下：项目经理：芦茂林施工经理：李万朋技术负责人：吴宝胜第3页共43页第2页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共43页第三章施工方案1、前言沈阳某工业有限公司锻造厂房和热处理厂房户内动力设备采购及安装工程具体处于正在建设中的两个厂房内，因施工队伍众多,需要各个施工单位之间交叉作业，我公司将同时对其两个厂房内的工程量进行施工。2、两个厂房内的管线施工顺序如下:施工准备（材料及设备订货）→施工人员及机械进场→测量放线→设备及管道支吊架制作安装及管沟开挖→设备安装及管道吊装或埋地敷设安装→管道焊缝无损检验→管道系统打压、冲洗→管道保温及防腐→管沟回填→设备及系统调试→工程验收、交工3、管线施工时质量过程控制3.1施工前技术质量准备1).图纸会审：施工前组织工艺、焊接、防腐等各专业技术人员会同设计、业主代表及监理进行图纸会审，认真细致地审查设计文件、核实管道工程内容，将图纸中的错误尽可能消灭在施工前，避免不必要地返工。A技术交底：施工前要对施工班组所有人员进行详细的技术交底，交底的内容要有针对性、要详细认真。B焊接工艺评定：对于管道使用的所有材质，施焊前必须有合格的焊接工艺评定，并防腐保温施工队土建施工队焊工施工队钢结构制装施工队管道施工队第4页共43页第3页共43页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共43页经现场监理及业主认可批准。C压力管道安装报审：管道安装前，根据我公司《压力管道安装质量手册》的要求，项目经理部向当地压力管道安全监察部门和压力管道检验单位递交压力管道安装申请报告及监检申请，经批准后才可施工。3.2材料管理及领用材料到货后应由物资供应部门组织各专业技术员、专职质检员...
