某桥施工组织设计方案VIP免费

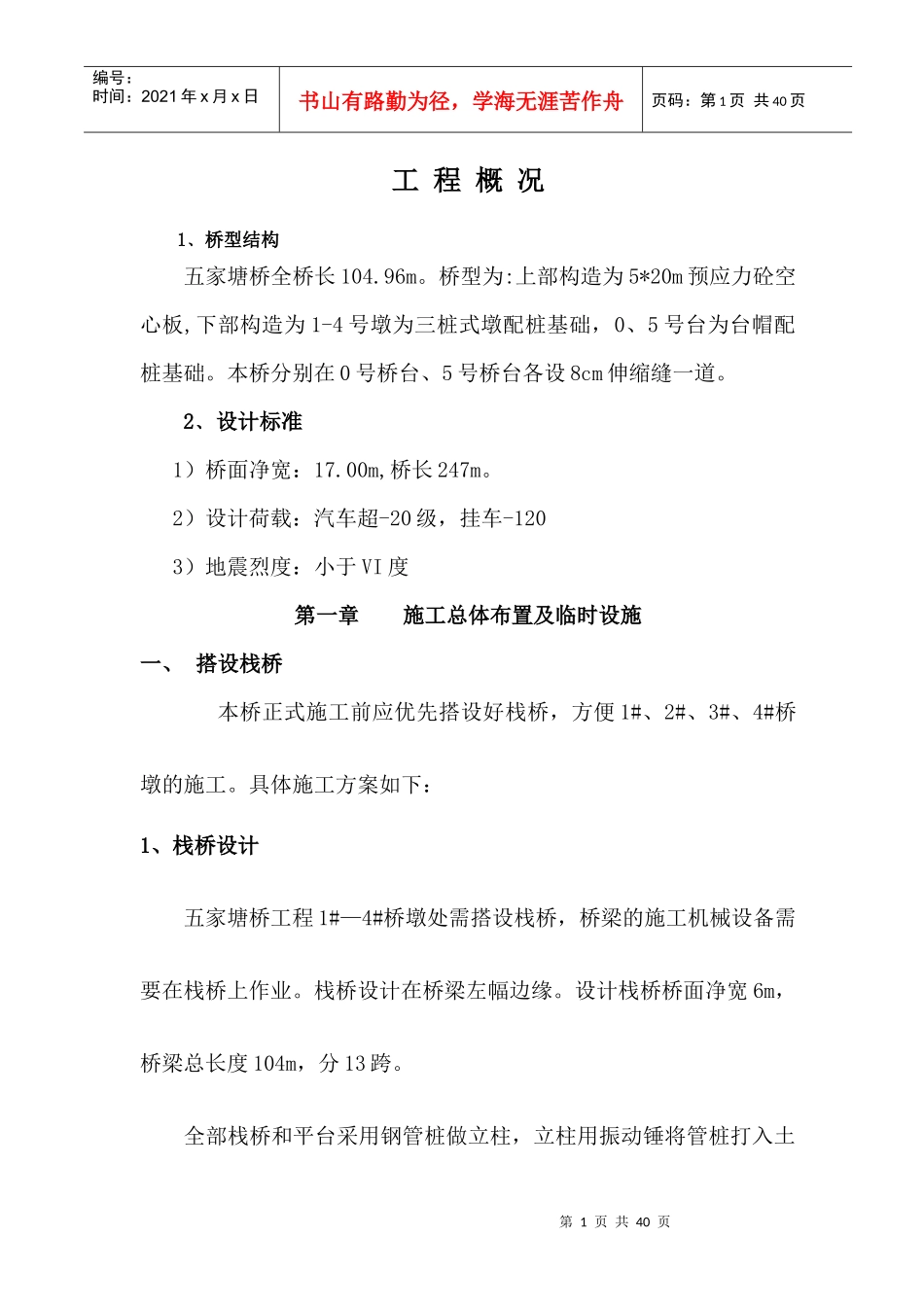

某桥施工组织设计方案_第1页
1/40

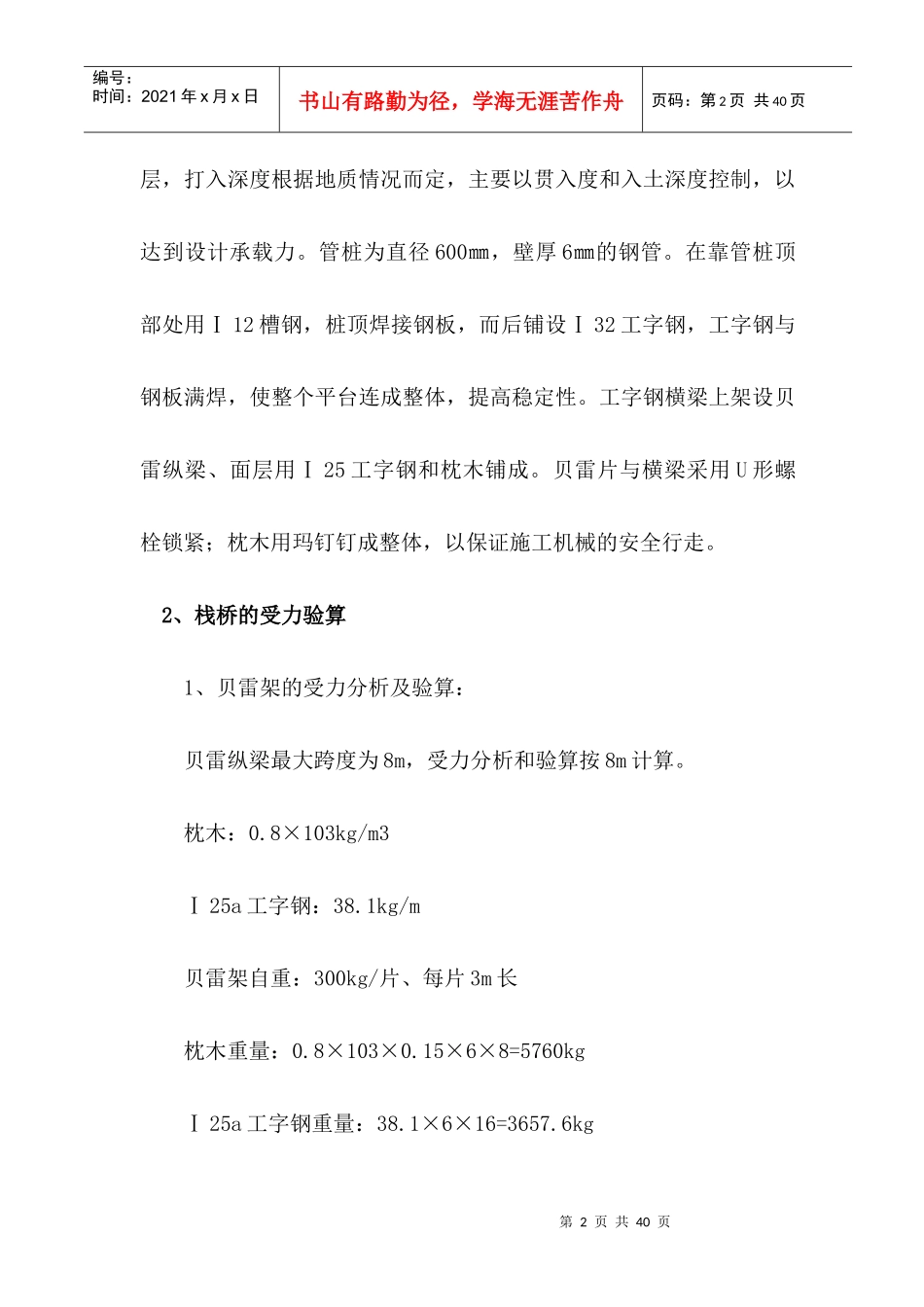

某桥施工组织设计方案_第2页
2/40

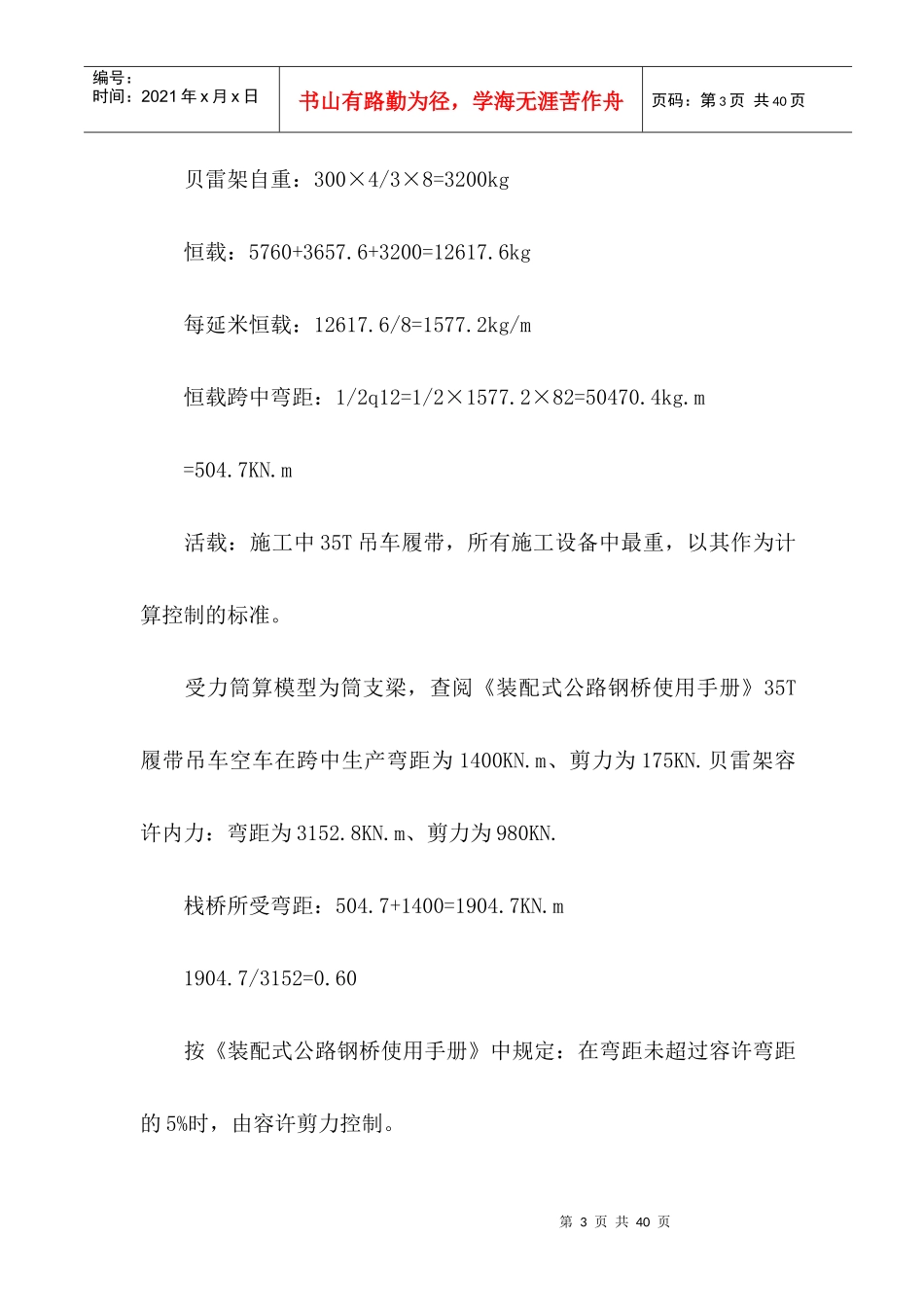

某桥施工组织设计方案_第3页
3/40
第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第1页共40页工程概况1﹑桥型结构五家塘桥全桥长104.96m。桥型为:上部构造为5*20m预应力砼空心板,下部构造为1-4号墩为三桩式墩配桩基础,0、5号台为台帽配桩基础。本桥分别在0号桥台、5号桥台各设8cm伸缩缝一道。2﹑设计标准1)桥面净宽:17.00m,桥长247m。2)设计荷载:汽车超-20级,挂车-1203)地震烈度:小于VI度第一章施工总体布置及临时设施一、搭设栈桥本桥正式施工前应优先搭设好栈桥,方便1#、2#、3#、4#桥墩的施工。具体施工方案如下:1、栈桥设计五家塘桥工程1#—4#桥墩处需搭设栈桥,桥梁的施工机械设备需要在栈桥上作业。栈桥设计在桥梁左幅边缘。设计栈桥桥面净宽6m,桥梁总长度104m,分13跨。全部栈桥和平台采用钢管桩做立柱,立柱用振动锤将管桩打入土第2页共40页第1页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第2页共40页层,打入深度根据地质情况而定,主要以贯入度和入土深度控制,以达到设计承载力。管桩为直径600㎜,壁厚6㎜的钢管。在靠管桩顶部处用Ⅰ12槽钢,桩顶焊接钢板,而后铺设Ⅰ32工字钢,工字钢与钢板满焊,使整个平台连成整体,提高稳定性。工字钢横梁上架设贝雷纵梁、面层用Ⅰ25工字钢和枕木铺成。贝雷片与横梁采用U形螺栓锁紧;枕木用玛钉钉成整体,以保证施工机械的安全行走。2、栈桥的受力验算1、贝雷架的受力分析及验算:贝雷纵梁最大跨度为8m,受力分析和验算按8m计算。枕木:0.8×103kg/m3Ⅰ25a工字钢:38.1kg/m贝雷架自重:300kg/片、每片3m长枕木重量:0.8×103×0.15×6×8=5760kgⅠ25a工字钢重量:38.1×6×16=3657.6kg第3页共40页第2页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第3页共40页贝雷架自重:300×4/3×8=3200kg恒载:5760+3657.6+3200=12617.6kg每延米恒载:12617.6/8=1577.2kg/m恒载跨中弯距:1/2q12=1/2×1577.2×82=50470.4kg.m=504.7KN.m活载:施工中35T吊车履带,所有施工设备中最重,以其作为计算控制的标准。受力筒算模型为筒支梁,查阅《装配式公路钢桥使用手册》35T履带吊车空车在跨中生产弯距为1400KN.m、剪力为175KN.贝雷架容许内力:弯距为3152.8KN.m、剪力为980KN.栈桥所受弯距:504.7+1400=1904.7KN.m1904.7/3152=0.60按《装配式公路钢桥使用手册》中规定:在弯距未超过容许弯距的5%时,由容许剪力控制。第4页共40页第3页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第4页共40页履带吊车停在一头靠近钢管桩时的剪力最大。恒载的剪力为1/2q1=63.09KN吊重物引起的剪力为:225.8×(120/500)=54.2KN贝雷架所受最大剪力:63.09+175+54.2=292.29≤980KN经上述受力分析计算得贝雷架能承受施工时产生的荷载,强度能达到要求。2、钢管桩承载力及稳定性分析:钢管桩用6㎜Q235热轧钢板卷制而成。钢管桩的截面积=лR2-лr2=л(6002-5882)/4=11196.6㎜2钢管桩的极限承载强度=215×11196.6=2407277N吊车吊重时靠平台所受的荷载T350×2+120×6=4TT=355KN钢管桩顶所承受的荷载:P=126.2+355=418KN≤2407.3KN第5页共40页第4页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第5页共40页强度满足要求。稳定性分析:根据压杆稳定性公式:Pcr=л2×EI/(μ1)2其中μ为下端固结,上端为铰接,并结合以往的计算经验,μ的取值为0.7.E=2.1×105MpaI=1/64×л(R4-r4)=1/64×л(3004-2924)=40744999㎜I按顶标高为水平联系槽钢下边缘-2计算,底标高钢管桩打入粗砂混淤泥层的一半计算。查设计资料,设计桩长自由长度≥6.5m,Pcr=л2×EI/(μ1)2=л22.1×105×40744999/(0.7×6500)2第6页共40页第5页共40页编号:时间:2021年x月x日书山有路勤为径,学海无涯苦作舟页码:第6页共40页=4079158aN=4079KNPcr/P=9.2钢管桩的稳定系数为9.2根据本工程所提供的地质报告和钢管桩的入土自由长度≥1.2米计算其极限摩阻力为:Q=л。D×ti.li中粗砂li=1.5mti=70Kpa管桩为直径600㎜桩底强风化承载荷载G=395.64KNQ=3.14×0.6×(1.2×70)+395.640=553.896KN...
