数车中级加工图纸VIP免费

数车中级加工图纸_第1页
1/42

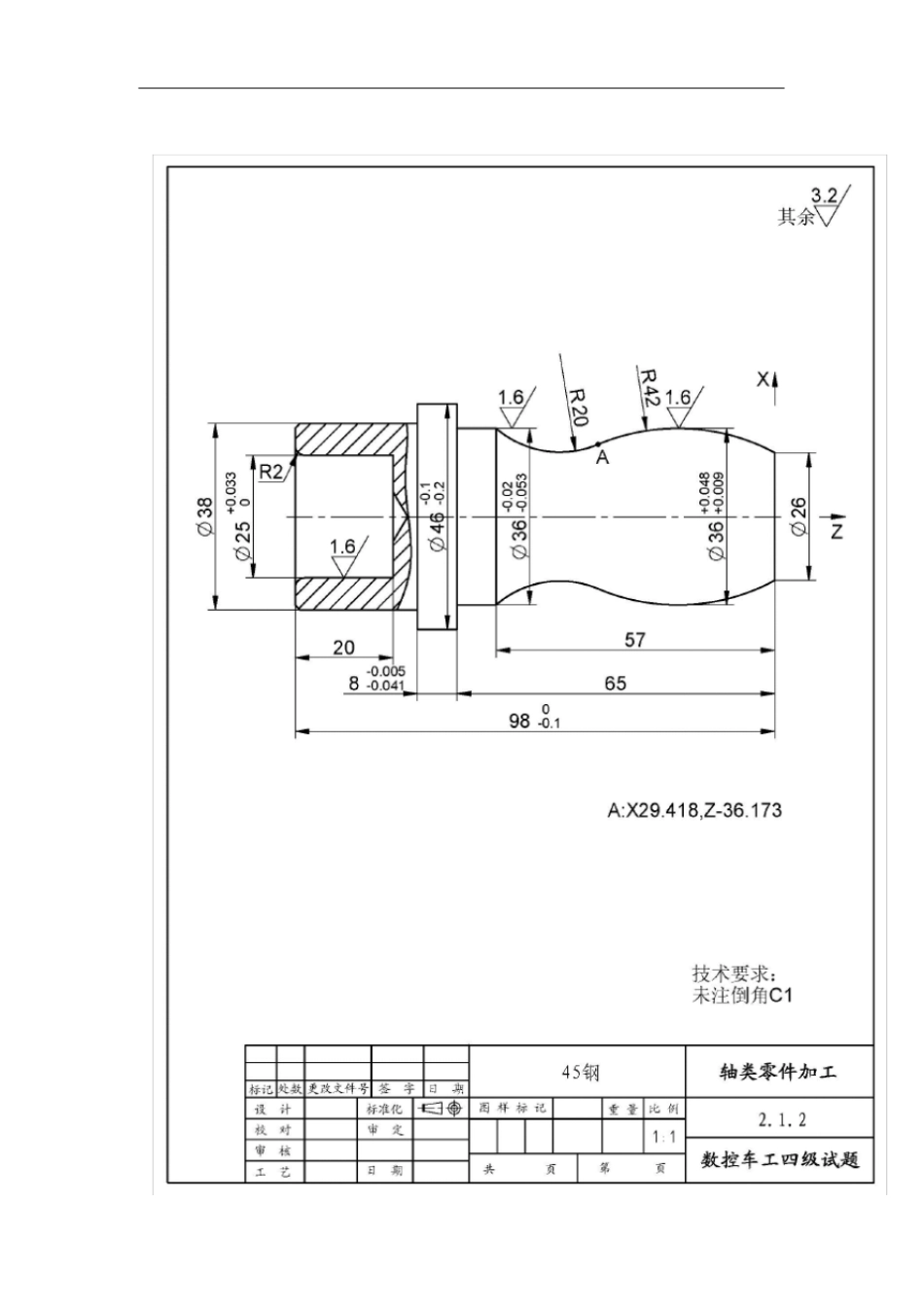

数车中级加工图纸_第2页
2/42

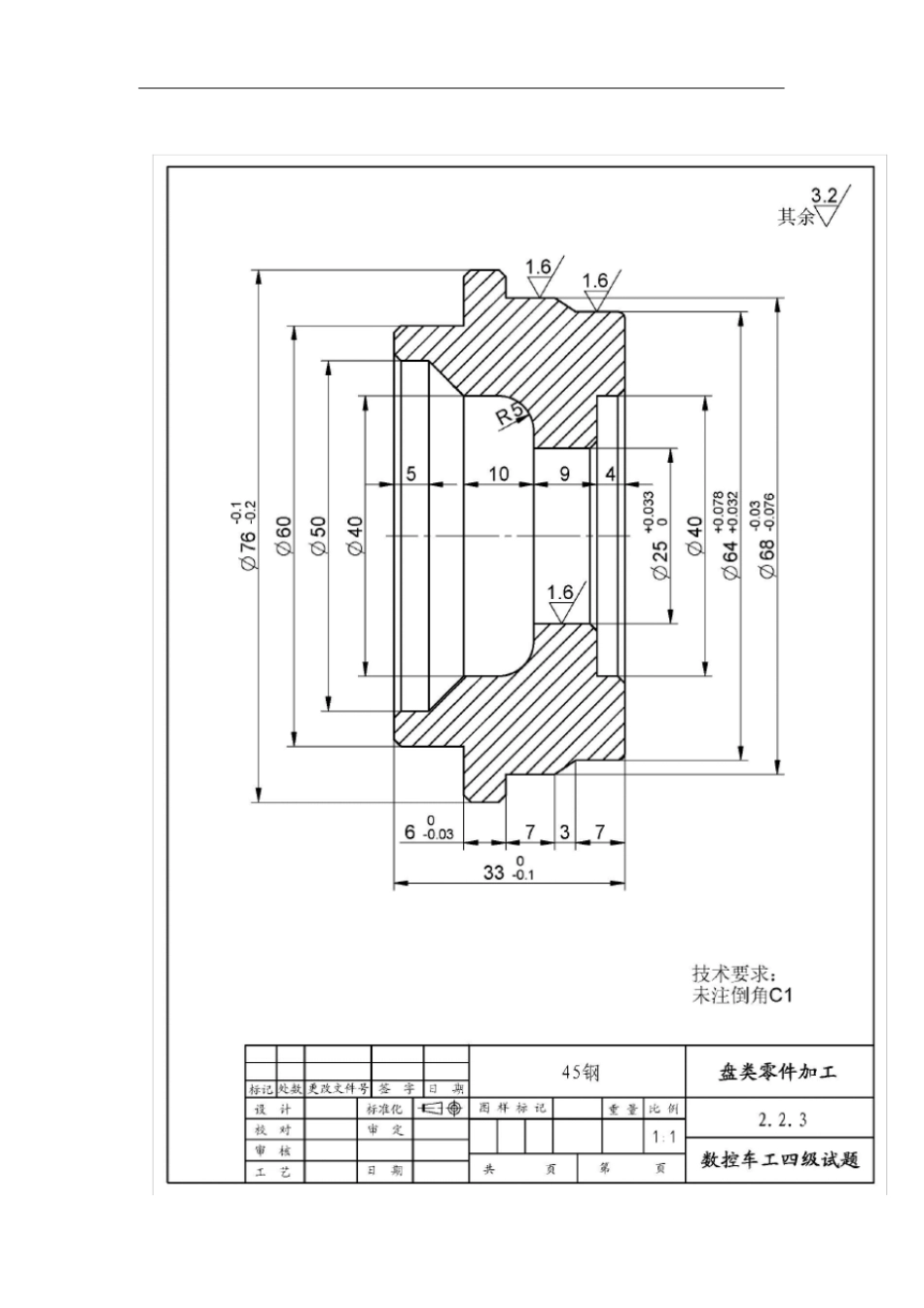

数车中级加工图纸_第3页
3/42
《数控车工》(四级)答题卷试题代码:1.1.1-1.1.8试题名称:轴类零件编程与仿真(一~八)考生姓名:准考证号:考核时间(min):90(min)一.数控加工工艺卡片盘类零件编程与仿真单元数控加工工序卡零件代号材料名称零件数量1设备名称系统型号夹具名称毛坯尺寸工步号工步内容刀具号主轴转速r/min进给量mm/r背吃刀量mm备注编制审核批准年月日共1页第1页二.数控刀具卡片序号刀具号刀具名称刀片/刀具规格刀尖圆弧刀具材料备注编制审核批准年月日共1页第1页《数控车工》(四级)答题卷试题代码:1.2.1-1.2.8试题名称:盘类零件编程与仿真(一~八)考生姓名:准考证号:考核时间(min):90(min)一.数控加工工艺卡片盘类零件编程与仿真单元数控加工工序卡零件代号材料名称零件数量1设备名称系统型号夹具名称毛坯尺寸工步号工步内容刀具号主轴转速r/min进给量mm/r背吃刀量mm备注编制审核批准年月日共1页第1页二.数控刀具卡片序号刀具号刀具名称刀片/刀具规格刀尖圆弧刀具材料备注编制审核批准年月日共1页第1页《数控车工》(四级)试题单试题代码:1.1.1试题名称:轴类零件编程与仿真(一)考生姓名:准考证号:考核时间:90(min)1、操作条件(1)计算机。(2)数控加工仿真软件。(3)零件图纸(图号1.1.1)。2、操作内容(1)编制数控加工工艺。(2)手工编制加工程序。(3)数控加工仿真。3、操作要求在指定盘符路径建立一文件夹,文件夹名为考生准考证号,数控加工仿真结果保存至该文件夹。文件名:考生准考证号_FZ。(1)填写数控加工工艺卡片和数控刀具卡片。(2)虚拟外圆车刀和镗孔刀的刀尖圆弧半径不允许设定为零。(3)螺纹底径按螺纹手册规定编程。(4)螺纹左旋、右旋以虚拟仿真机床为准。(5)每次装夹加工只允许有一个主程序。(6)第一次装夹加工主程序名为O0001(FANUC)或P1(PA),第二次装夹加工主程序名为O0002(FANUC)或P2(PA)。注:盘符路径由鉴定站所在鉴定时指定。《数控车工》(四级)试题单试题代码:1.2.1试题名称:盘类零件编程与仿真(一)考生姓名:准考证号:考核时间:90(min)1、操作条件(1)计算机。(2)数控加工仿真软件。(3)零件图纸(图号1.2.1)。2、操作内容(1)编制数控加工工艺。(2)手工编制加工程序。(3)数控加工仿真。3、操作要求在指定盘符路径建立一文件夹,文件夹名为考生准考证号,数控加工仿真结果保存至该文件夹。文件名:考生准考证号_FZ。(1)填写数控加工工艺卡片和数控刀具卡片。(2)虚拟外圆车刀和镗孔刀的刀尖圆弧半径不允许设定为零。(3)螺纹底径按螺纹手册规定编程。(4)螺纹左旋、右旋以虚拟仿真机床为准。(5)每次装夹加工只允许有一个主程序。(6)第一次装夹加工主程序名为O0001(FANUC)或P1(PA),第二次装夹加工主程序名为O0002(FANUC)或P2(PA)。注:盘符路径由鉴定站所在鉴定时指定。《数控车工》(四级)试题单试题代码:2.1.1试题名称:轴类零件加工(一)考生姓名:准考证号:考核时间:150min1、操作条件(1)数控车床(FANUC或PA);(2)外圆车刀、镗孔刀、外径千分尺、内测千分尺、游标卡尺等工量具;(3)零件图纸(图号2.1.1);(4)提供的数控程序已在机床中。2、操作内容(1)根据零件图纸(图号2.1.1)和加工程序完成零件加工;(2)零件尺寸自检;(3)文明生产和机床清洁。3、操作要求(1)根据零件图纸(图号2.1.1)和数控程序说明单安排加工顺序;(2)根据数控程序说明单安装刀具、建立工件坐标系、输入刀具参数;(3)程序中的切削参数没有实际指导意义,学员能阅读程序并根据实际加工要求调整切削参数;(4)按零件图纸(图号2.1.1)完成零件加工;(5)操作过程中发生撞刀等严重生产事故者,鉴定立即终止。FANUC系统程序说明单程序号刀具名称刀尖圆弧刀具、刀补号工件坐标系位置主要加工内容O2111930外圆车刀r0.8T0101工件右端面中心Φ25、R18外圆等O2112930外圆车刀r0.8T0101工件左端面中心Φ36、Φ46外圆O2113Φ16镗孔刀r0.4T0202工件左端面中心Φ28、Φ24内孔备注1、本程序说明单顺序与实际加工顺序无关。2、天山路1800号鉴定点fanuc0i系统数控车床的外圆...
