(完整版)电网建设工程安全和环境管理设施规范应用手册VIP免费

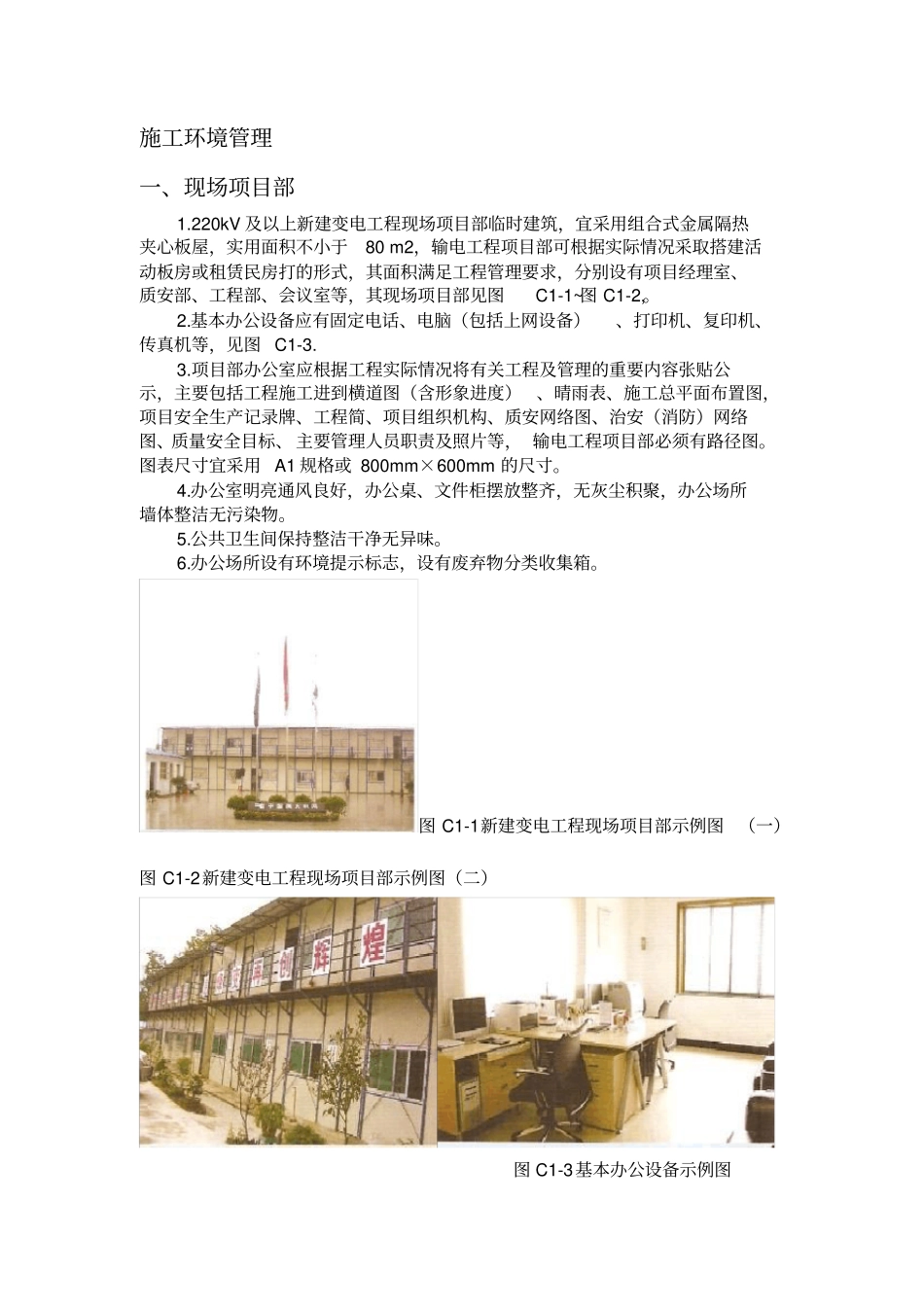

施工环境管理一、现场项目部1.220kV及以上新建变电工程现场项目部临时建筑，宜采用组合式金属隔热夹心板屋，实用面积不小于80m2，输电工程项目部可根据实际情况采取搭建活动板房或租赁民房打的形式，其面积满足工程管理要求，分别设有项目经理室、质安部、工程部、会议室等，其现场项目部见图C1-1~图C1-2,。2.基本办公设备应有固定电话、电脑（包括上网设备）、打印机、复印机、传真机等，见图C1-3.3.项目部办公室应根据工程实际情况将有关工程及管理的重要内容张贴公示，主要包括工程施工进到横道图（含形象进度）、晴雨表、施工总平面布置图，项目安全生产记录牌、工程简、项目组织机构、质安网络图、治安（消防）网络图、质量安全目标、主要管理人员职责及照片等，输电工程项目部必须有路径图。图表尺寸宜采用A1规格或800mm×600mm的尺寸。4.办公室明亮通风良好，办公桌、文件柜摆放整齐，无灰尘积聚，办公场所墙体整洁无污染物。5.公共卫生间保持整洁干净无异味。6.办公场所设有环境提示标志，设有废弃物分类收集箱。图C1-1新建变电工程现场项目部示例图（一）图C1-2新建变电工程现场项目部示例图（二）图C1-3基本办公设备示例图二、变电站施工总体形象标志变电站入口处或显眼位置张贴南方电网公司企业标志，五牌一图（工程施工牌、施工组织机构牌、安全记录牌、防火须知牌、文明施工管理牌、施工现场平面布置图），其示意图见图C2-1。注1.除南方电网标志和五牌一图一定设置在户外，其他内容可视现场实际设置在户外（与五牌一图排列在一起）或户内（项目部会议室）。2.户外图牌的尺寸可根据场地视觉效果，采用A0（841mm×1189mm）或6400mm×2550mm。户内图牌的尺寸宜采用A1规格或800mm×600mm，见图C2-2。工程示例图见图C2-3和图C2-4。图C2-1变电站施工总体形象标志示意图图C2-2户外图牌尺寸图C2-3工程示例图（一）图C2-4工程示例图（二）三、旗帜及旗杆1.旗帜（1）材质：纺织品。（2）工艺：水印或丝网印。（3）尺寸：1号旗2.88m×1.92m；2号旗2.40m×1.60m；3号旗1.92m×1.28m。2.旗台和旗杆尺寸根据现场情况自行设计，旗杆宜选用不锈钢管材。3.应升挂国旗、南方电网公司企业标识旗、本企业旗或劳动保护旗。工程示例图见图C3-1和图C3-2。图C3-1工程示例图（一）图C3-2工程示例图（二）四、工地用彩旗1.南方电网及属下分公司及全资子公司名称、工程名称，必须有南方电网标志。2.工地使用的安全、质量、文明施工的标语（旗），可使用施工企业标志。3.文字部分可选用企业名称，或安全、质量要求等宣传标语。工地用彩旗示意图见图C4-1。图C4-1工地用彩旗示意图五、变电站工地大门1.施工现场应实行封闭管理。2.220kV及以上的变电站必须有工地牌楼。3.横额内容规定设有中国南方电网标志、变电站名，使用红底白字，字体为黑体。4.左右两边对联内容补做硬性规定，建议采用红底黄字。5.对已建好围墙的工地，可取消左右对联，但横额应保留。6.110kV及以下变电站参照执行。变电站工地大门工程示例图见图C5-1和图C5-2。图C5-1工程示例图（一）图C5-2工程示例图（二）六、变电站施工道路1.施工主干道，应按站内永久性道路处理好路基，路面展压填实，或采用其他方法，达到路面硬化的目的，见图C6-1。2.临时施工便道，应按站内作业场所大小设置，其路宽满足施工要求，路面平整，无积水和明显的凹陷，见图C6-2。图C6-1施工主干道工程示例图图C6-2临时施工便道工程示例图七、变电站施工现场围蔽1.站内区域的围蔽，应采用永久性围墙进行围蔽，见图C7-1。2.施工临时围蔽，可选用非金属材料制作的临时围栏或安全网进行围蔽，见图C7-2。3.变电站扩建工程与运行区域的隔离应全封闭，若无法实施，则应在涉及运行设备上挂牌警示，见图C7-3。4.垂直交叉作业区有经审批的专项隔离设施，要求严密、牢固，有经审批的安全措施，经验收合格后方可使用。图C7-1站内区域围蔽的工程示例图图C7-2施工临时围蔽的工程示例图图C7-3变电站扩建工程与运行区域无法实施全封闭隔离的工程示例图八、变电站施工封闭管理1.施工现场必须设进出关卡或大门，门口设南方电网标志，大门侧设值班室（亭），张贴门卫制度并严格执...
