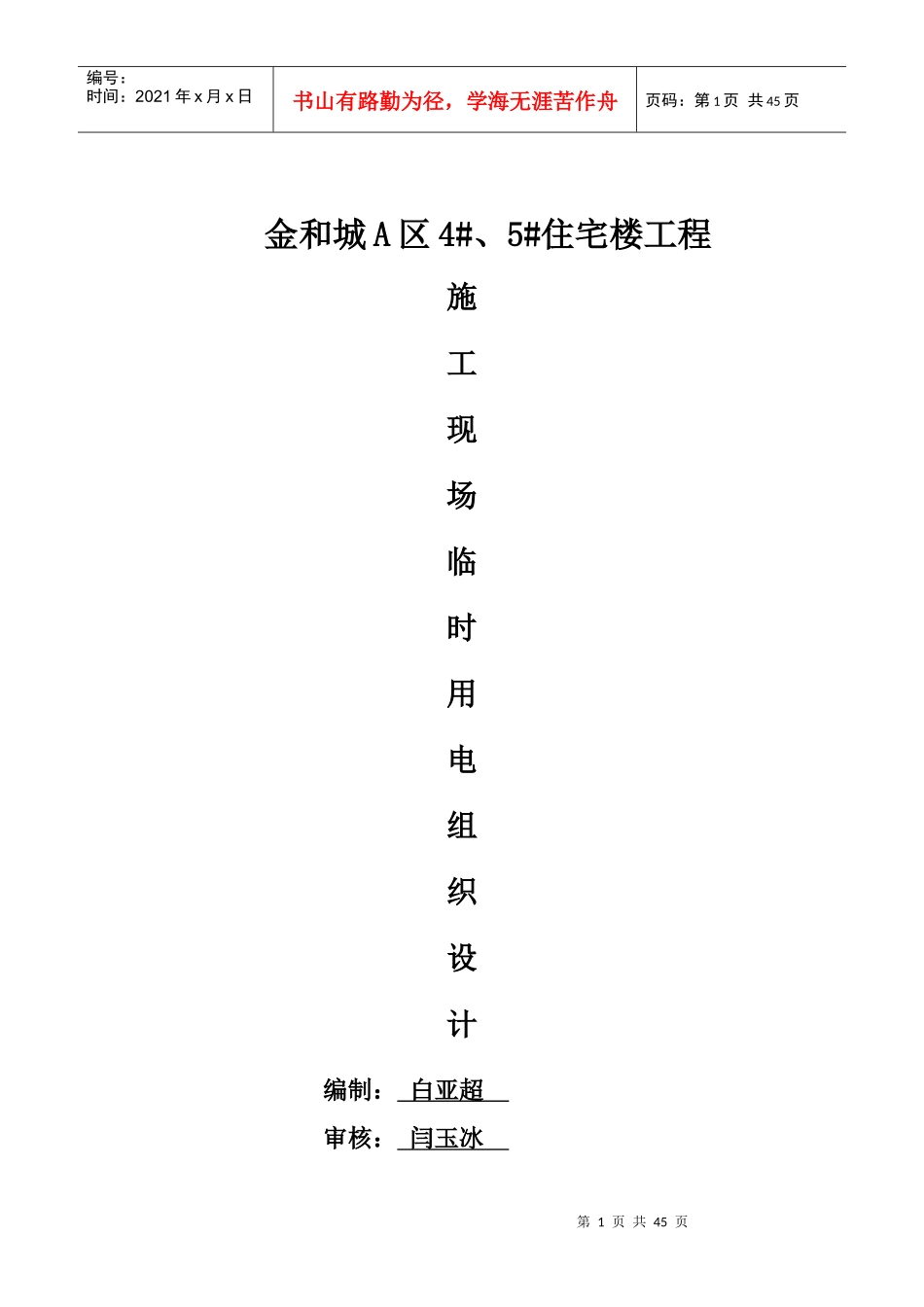

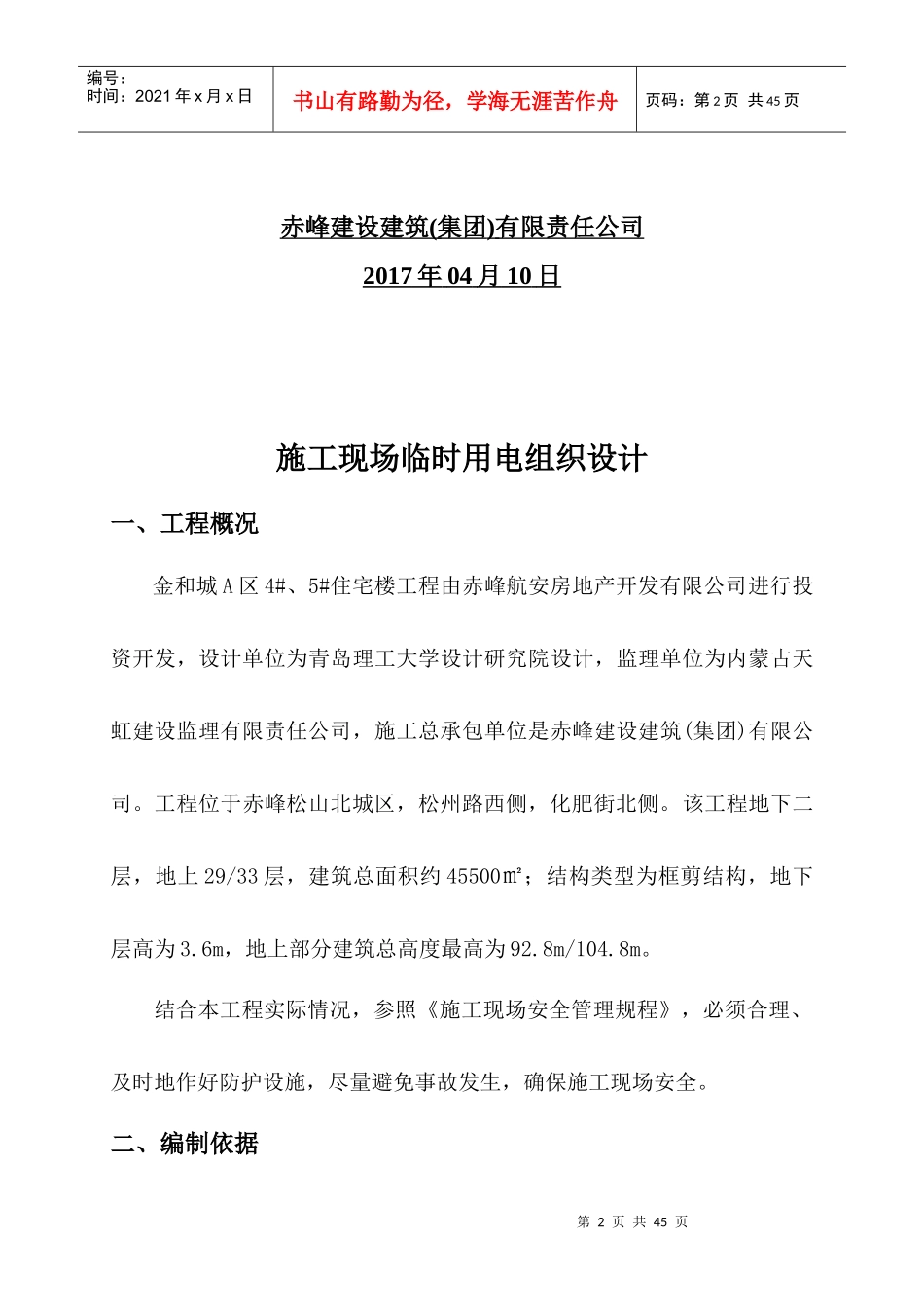

第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共45页金和城A区4#、5#住宅楼工程施工现场临时用电组织设计编制：白亚超审核：闫玉冰第2页共45页第1页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共45页赤峰建设建筑(集团)有限责任公司2017年04月10日施工现场临时用电组织设计一、工程概况金和城A区4#、5#住宅楼工程由赤峰航安房地产开发有限公司进行投资开发，设计单位为青岛理工大学设计研究院设计，监理单位为内蒙古天虹建设监理有限责任公司，施工总承包单位是赤峰建设建筑(集团)有限公司。工程位于赤峰松山北城区，松州路西侧，化肥街北侧。该工程地下二层，地上29/33层，建筑总面积约45500㎡；结构类型为框剪结构，地下层高为3.6m，地上部分建筑总高度最高为92.8m/104.8m。结合本工程实际情况，参照《施工现场安全管理规程》，必须合理、及时地作好防护设施，尽量避免事故发生，确保施工现场安全。二、编制依据第3页共45页第2页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共45页《低压配电设计规范》GB50054-2011中国建筑工业出版社《建筑工程施工现场供电安全规范》GB50194-2014中国建筑工业出版社《通用用电设备配电设计规范》GB50055-2011中国建筑工业出版社《供配电系统设计规范》GB50052-2009中国建筑工业出版社《施工现场临时用电安全技术规范》JGJ46-2005中国建筑工业出版社《建筑施工安全检查标准》JGJ59-2011三、施工条件序号机具名称型号安装功率(kW)数量合计功率(kW)1塔式起重机TQ90（自升式）581582钢筋调直机GT6/14111113钢筋切断机QJ40-15.515.54钢筋弯曲机GW403135钢筋弯曲机WJ403136交流电焊机BX3-120-19197木工圆锯MJ1043138钢筋弯曲机WJ403139镝灯81810移动箱1011011塔式起重机TQ90（自升式）5815812镝灯81813钢筋调直机GT6/141111114钢筋切断机QJ40-15.515.515钢筋弯曲机GW4031316钢筋弯曲机WJ4031317移动箱10110第4页共45页第3页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共45页18交流电焊机BX3-120-191919钢筋弯曲机WJ4031320自落式混凝土搅拌机JD3501511521白炽灯111四、设计内容和步骤1、现场勘探及初步设计:(1)本工程所在施工现场范围内施工前无各种埋地管线。(2)现场采用380V低压供电，设一配电总箱，内有计量设备，采用TN-S系统供电。(3)根据施工现场用电设备布置情况，总箱进线采用导线空气明敷/架空线路敷设，干线采用空气明敷/架空线路敷设，用电器导线采用空气明敷/架空线路敷设。布置位置及线路走向参见临时配电系统图及现场平面图，采用三级配电，三级防护。(4)按照《JGJ46-2005》规定制定施工组织设计，接地电阻R≤4Ω。2、确定用电负荷:(1)、塔式起重机Kx=0.85，Cosφ=0.6，tgφ=1.33将Jc=40%统一换算到Jc1=25%的额定容量Pn=58kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.4/0.25)1/2×58=73.36kWPjs=Kx×Pe=0.85×73.36=62.36kWQjs=Pjs×tgφ=62.36×1.33=83.15kvar(2)、钢筋调直机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×11=7.15kWQjs=Pjs×tgφ=7.15×1.02=7.29kvar(3)、钢筋切断机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×5.5=3.58kW第5页共45页第4页共45页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共45页Qjs=Pjs×tgφ=3.58×1.02=3.65kvar(4)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(5)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(6)、交流电焊机Kx=0.5，Cosφ=0.4，tgφ=2.29将Jc=50%统一换算到Jc1=100%的额定容量Pn=Sn×Cosφ=9×0.4=3.6kWPe=n×(Jc/Jc1)1/2×Pn=1×(0.5/1)1/2×3.6=2.55kWPjs=Kx×Pe=0.5×2.55=1.27kWQjs=Pjs×tgφ=1.27×2.29=2.92kvar(7)、木工圆锯Kx=0.65，Cosφ=0.6，tgφ=1.33Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.33=2.6kvar(8)、钢筋弯曲机Kx=0.65，Cosφ=0.7，tgφ=1.02Pjs=0.65×3=1.95kWQjs=Pjs×tgφ=1.95×1.02=1.99kvar(9)、镝灯Kx=0.8...
