某校图书馆施工组织设计VIP专享VIP免费

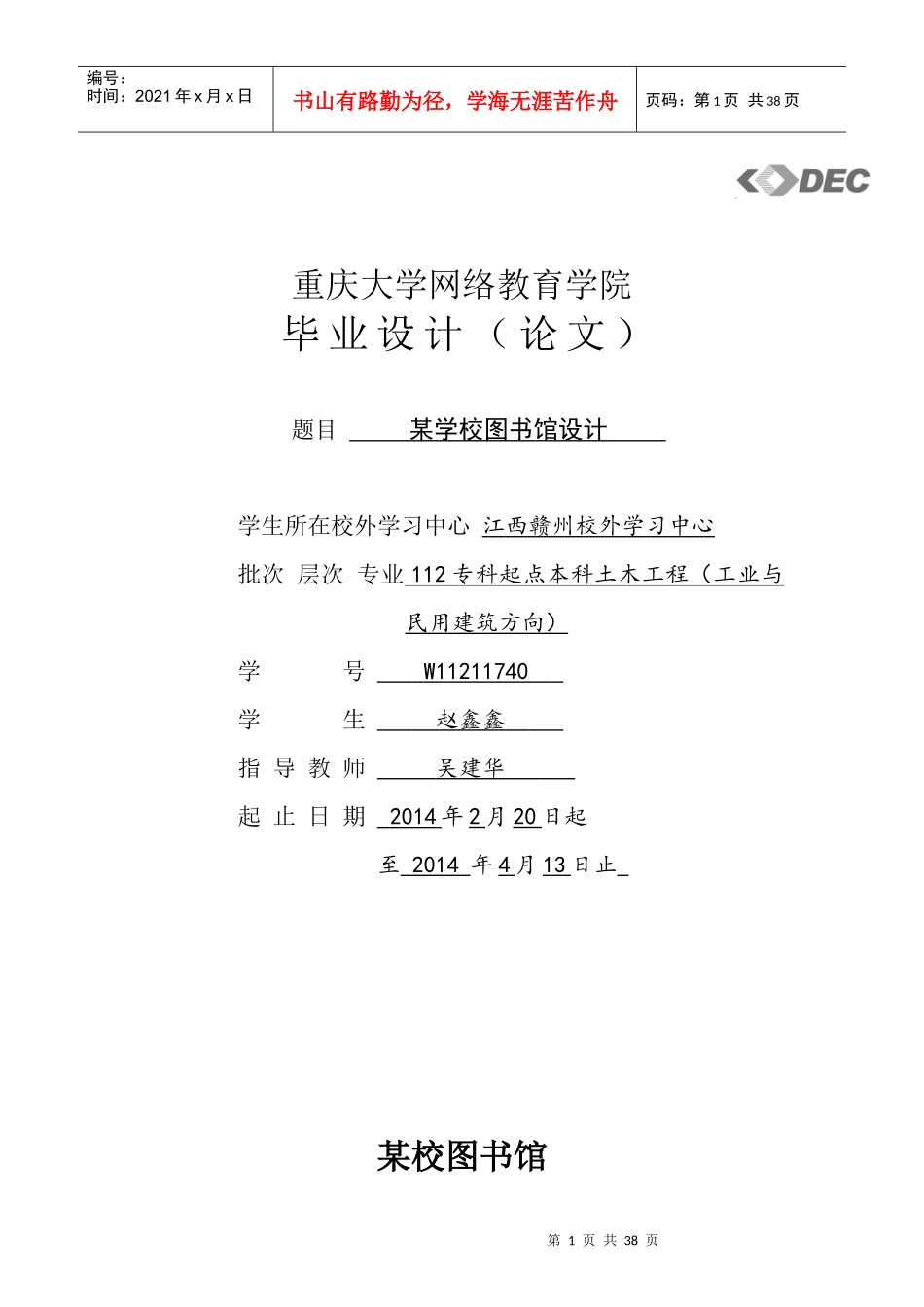

第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共38页重庆大学网络教育学院毕业设计（论文）题目某学校图书馆设计学生所在校外学习中心江西赣州校外学习中心批次层次专业112专科起点本科土木工程（工业与民用建筑方向）学号W11211740学生赵鑫鑫指导教师吴建华起止日期2014年2月20日起至2014年4月13日止某校图书馆第2页共38页第1页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共38页施工组织设计第一章工程概况本建筑为某学校图书馆，设计学生规模约为3000人。图书馆总长48.5m，宽26m，共四层，采用钢筋混凝土框架结构，平面布置比较灵活，受力良好，梁柱和楼板均为现浇。包含阅览室、书库、学术报告厅、期刊室、档案室、微机房等。人性化设计，满足学生、教师的适用要求。图书馆坐落于教学综合楼与实验楼附近，可加强区域联系。该地区地震设防烈度7度，框架为三级抗震。屋面防水等级三级，采用SBS防水卷材。卫生间防水采用水乳型橡胶沥青防水防水涂料，一道设防。总建筑面积：5693.54m2用地面积:1247.74m2设计标高±0.000的绝对高程为+110.0001．设计依据1.1赣州市规划建设局批准的建筑设计方案。1.2甲方提供的施工图设计任务书。1.3国家及江西省现行的有关规范、规定及标准。2．工程目标2.1质量目标：单位工程质量合格2.2安全目标：确保无重伤、无死亡事故。2.3工期目标：科学组织施工，合理安排工序，保持节拍流水作业，确保合同工期实现。2.4现场管理目标：确保创建赣州市级文明工地。2.5管理体系：管理机制按照GB/T50326-2006《建设工程项目管理规范》组织实施并落实于施工全过程。质量体系经认证并符合ISO9001；ISO14001环境体系，GB/T28001职业健康安全体系，赣州重庆网络大学城建设开发有限公司已经通过合ISO9001质量体系，ISO14001环境体系，GB/T28001职业健康安全体系的认证。3．建筑设计3.1功能分布主要功能区块围绕入口中庭、大面积阅览室、及主要书库、报告厅等设置在西侧，东侧以辅助空间、办公、研究为主，底层设置期刊室、阅览室、及书库、管理用房等。二层设置各办公室，期刊室、档案室及学术报告厅。三层设以机房为主，设置网络室、录音室、信息资料室、阅览室等。四层以实践为主，包括实验室、电子阅览室、大机房、学生阅览室等。合理布置区域，有效地利用了空间。3.2交通流线体系第3页共38页第2页共38页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共38页通过分开设置办公、读者学术报告及内部书库流线，保证了众多复杂的交通流线互不干扰，各司其职。读者主要从一层平台进入目录大厅，再分至各个阅览室。在期刊室一侧设置入口，设置货梯一个，可以保证书本进出图书馆，同时内部办公人员也使用这一出口。考虑到二层报告厅结构合理，便集中人流可能对阅鉴区形成一定程度的干扰，因此将其设置在主楼梯旁，减小行径距离。通过较均匀地分布交通核及疏散楼梯体系，保证了高效、安全的交通及消防疏散体系。室外交通体系人车分流，车行由西北角进入，在近建筑处形成小的回车及停车广场，保证中心广场的步行使用，在建筑底层局部架空设置自行车停放。4．结构设计4.1本工程统一采用混凝土框架结构。4.2基础采用人工挖孔桩。4.3工程设计等级为三级，耐火等级二级，设计使用年限为50年4.4结构构件保护层厚度详见03G101—1。混凝土构件环境类别除注明外±0.000以下的基础、梁、墙等为二a类环境外，其余为一类环境4.5各构件采用的混凝土强度等级：基础与基础梁采用C25混凝土，框架柱、梁、板均采用C30混凝土，圈梁、构造柱采用C20混凝土，垫层采用C15混凝土。4.6本工程采用人工挖孔桩，桩长6~8m，φ900，φ1200，φ1500，混凝土强度等级为C30，护壁厚度为150，强度等级为C15。桩顶设桩承台，混凝土等级C30。4.7外墙均采用厚度240的页岩砖，砂浆强度等级MU10，内墙采用加气混凝土砌块，砂浆强度为M7.5。5．建筑装修5.1本工程室内装修除按《建筑构造做法明细表》规定的装修项目外，其余由二次室内装修设计确定，不列入土建施工范围。二次装修必须符合消防安全要求，同时不能影响结构安全...
