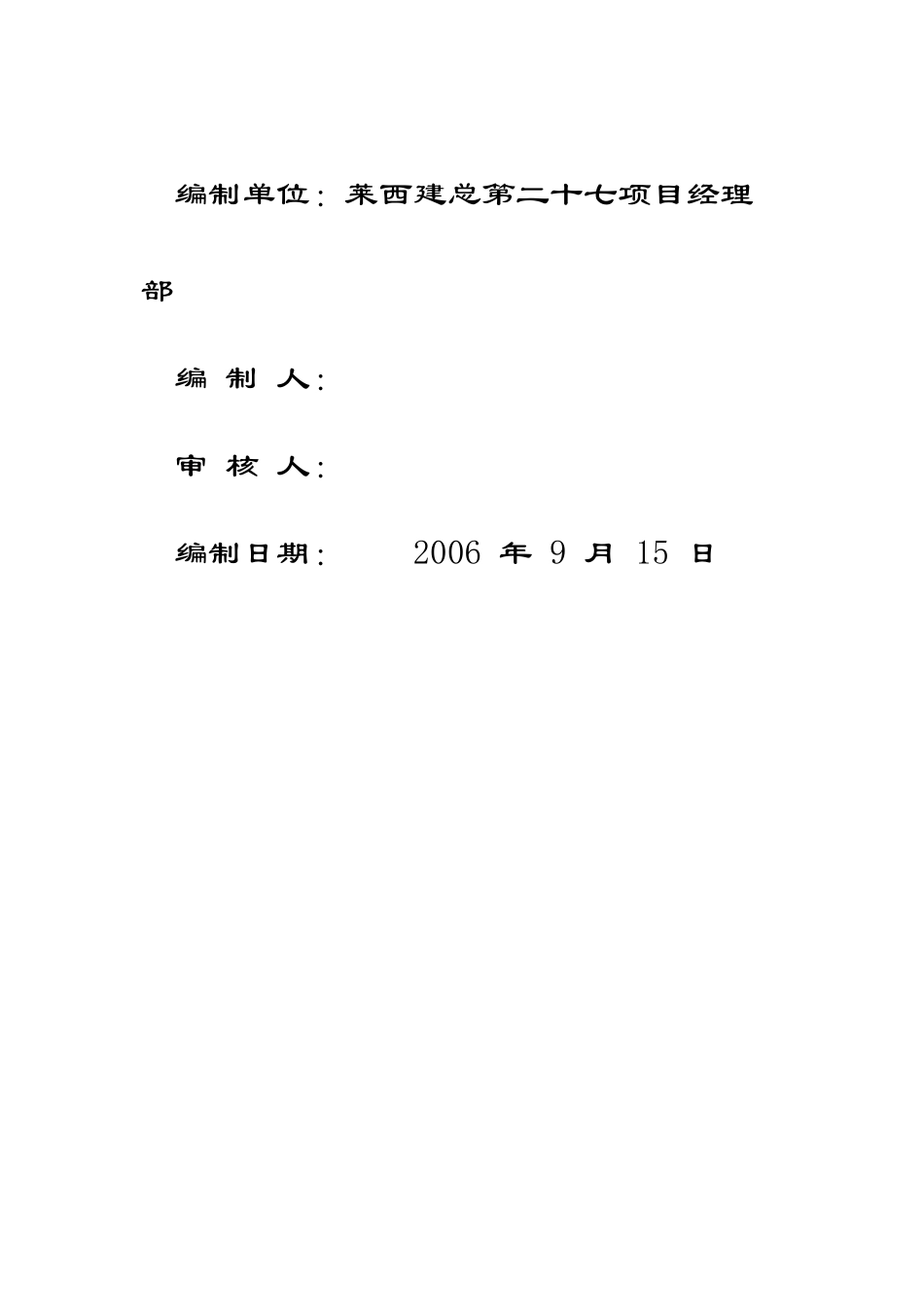

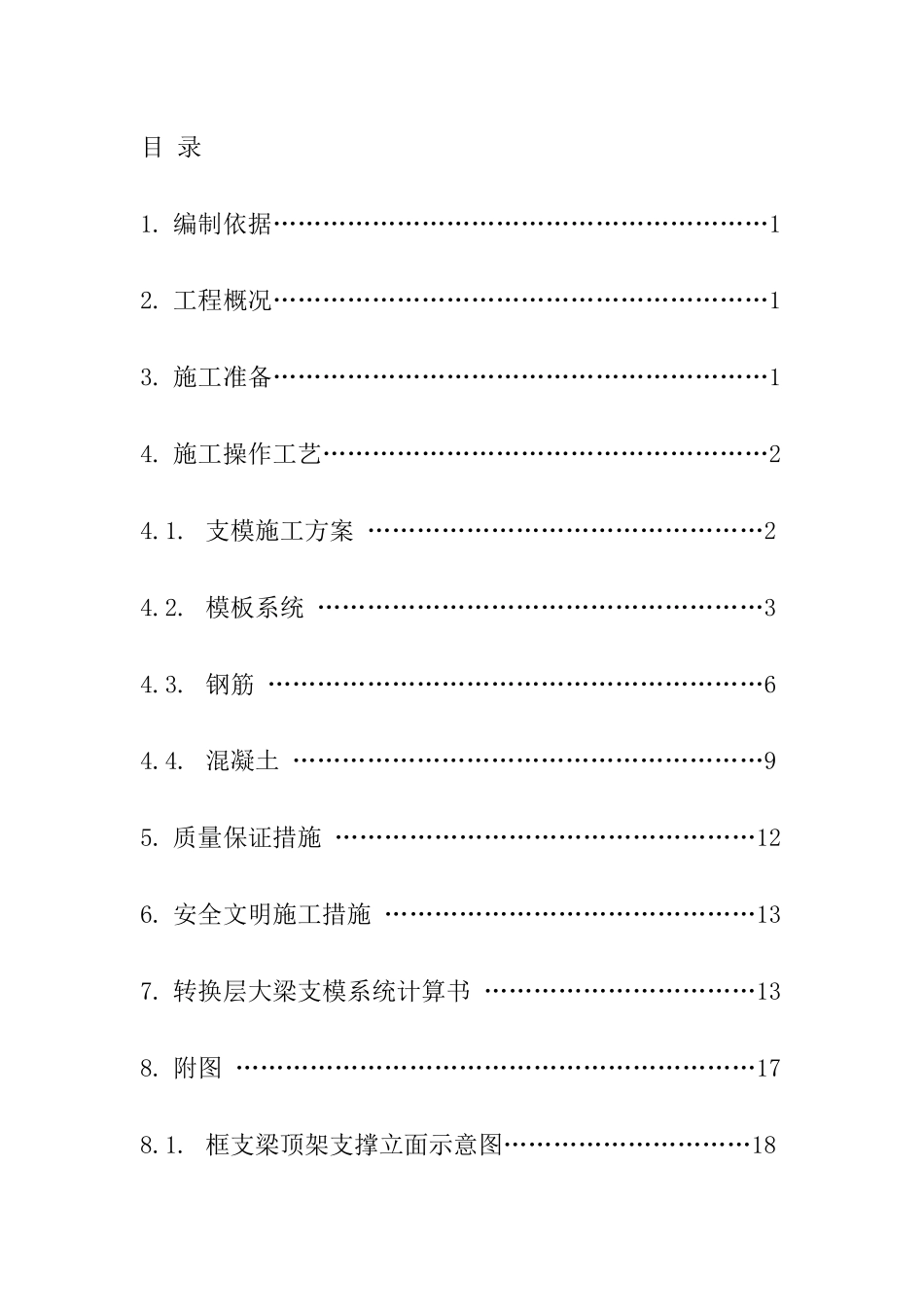

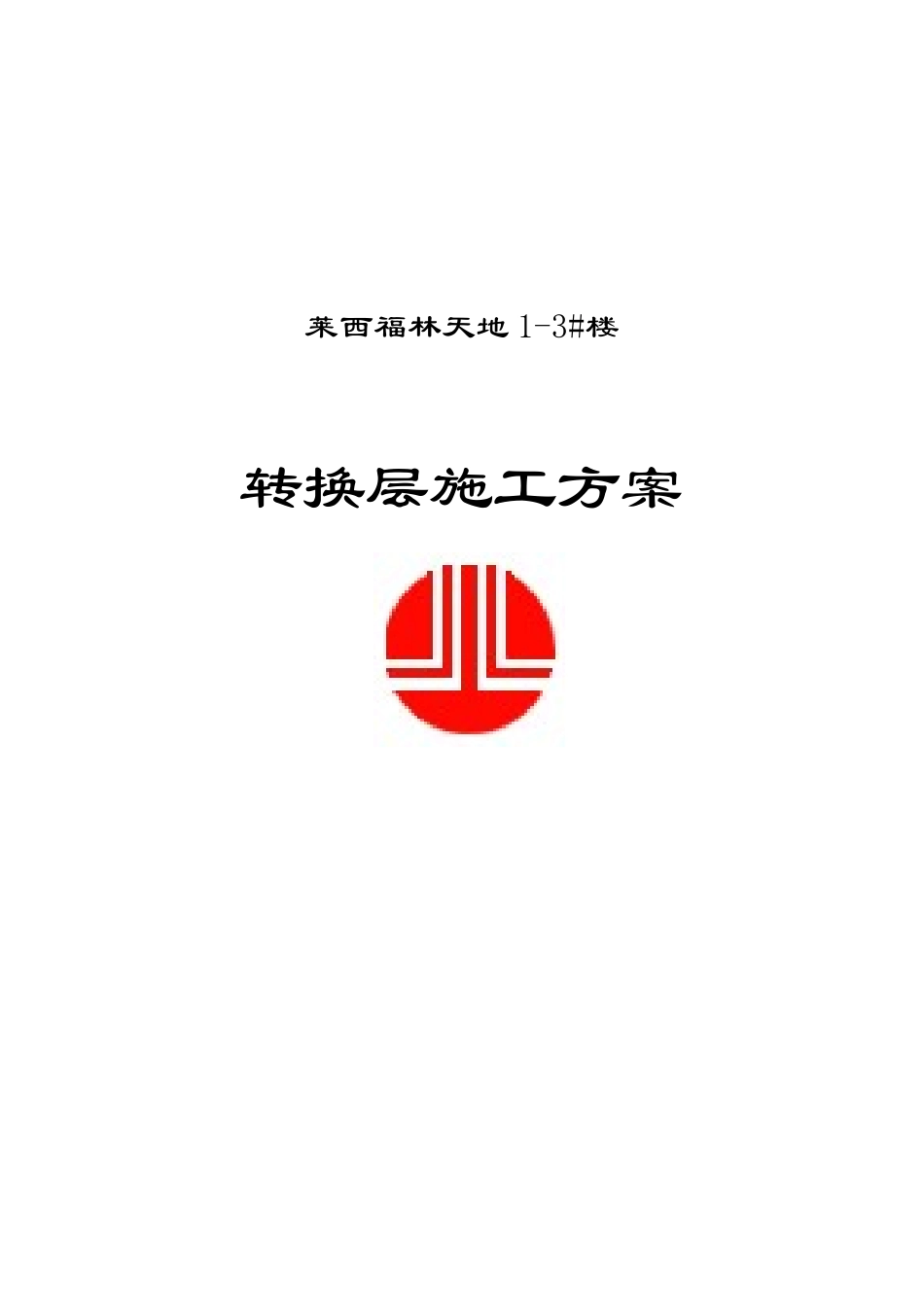

莱西福林天地1-3#楼转换层施工方案编制单位：莱西建总第二十七项目经理部编制人：审核人：编制日期：2006年9月15日目录1.编制依据……………………………………………………12.工程概况……………………………………………………13.施工准备……………………………………………………14.施工操作工艺………………………………………………24.1.支模施工方案…………………………………………24.2.模板系统………………………………………………34.3.钢筋……………………………………………………64.4.混凝土…………………………………………………95.质量保证措施……………………………………………126.安全文明施工措施………………………………………137.转换层大梁支模系统计算书……………………………138.附图………………………………………………………178.1.框支梁顶架支撑立面示意图…………………………188.2.框支梁顶架支撑剖面示意图…………………………18第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共40页1.编制依据《施工图纸》《建筑工程施工质量验收统一标准》GB50300-2001《混凝土结构工程施工质量验收规范》GB50204-2002《高层混凝土结构技术规程》JGJ3-2003《混凝土结构工程施工平面整体表示法制图规范和构造详图》03G101-12.工程概况本工程1#2#3##楼坐落在联体车库上，车库部分为框架结构，住宅为剪力墙结构，底板基础采用筏型基础，建筑结构安全等级二级，设计使用年限50年，建筑抗震设防类别丙类，地基基础设计等级丙级，剪力墙抗震等级6层以下为一级7层以上为三级，第4页共40页第3页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共40页框架抗震等级四层以下为二级，柱抗震等级四层以下为一级，室外楼梯、雨棚、沿口、地下部分与土接触的结构砼环境为二b类，其它结构砼环境为一类四层为转换层，结构标高17.95m，此标高层面积约1000㎡。层高5.1m，楼板厚180mm。3.施工准备：3.1.材料3.1.1.钢管：应有产品质量合格证，表面锈蚀深度应小于0.5mm，6米长钢管弯曲变形应小于10mm。3.1.2.扣件：旧扣件使用前应进行质量检查，有裂缝、变形的严禁使用，出现滑丝的螺栓必须更换，扣件均应刷机油作防锈处理。第5页共40页第4页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共40页3.1.3.方木：松木50×70。3.1.4.模板：10厚竹胶板。3.1.5.水泥：42.5R普通硅酸盐水泥。3.1.6.石子：粒径10～25mm，含泥量小于1%。3.1.7.砂：中砂，含泥量小于3%。3.1.8.外加剂：由混凝土供应商根据不同砼强度进行控制。3.2.机具（每栋楼）3.2.1.塔吊：QTZ63塔吊一台。3.2.2.混凝土输送泵：HBT80型号泵两台。3.2.3.振捣棒：Ф50、6m长振捣棒六台。3.3.技术准备熟悉施工图和施工方案，特别是模板支承系统的稳定性和安全性注意事项。第6页共40页第5页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共40页4.施工操作工艺4.1.支模施工方案本工程采用Ф48×3.5钢管模板支撑系统，详见图。4.1.1.侧模大梁侧模采用10厚胶合板、50mm×70mm木枋，以Ф48×3.5钢管、纵向间距500，水平方向400对拉螺栓加固。为了防止大梁在浇筑混凝土时向一侧倾斜，采用脚手架的水平钢管和斜撑钢管加固。4.1.2.梁底模板支撑确定梁底的模板支撑系统是转换层大梁的施工关键，它直接影响结构施工安全、工程质量和施工成本，该转换层大梁施工时其下层为三层网点楼面，不具备单独承受大梁底部荷重的能力，第7页共40页第6页共40页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共40页需二层楼面共同承担转换层大梁施工时所有荷重。4.1.2.1.梁底模板梁底模板采用10厚胶合板，通过50×70松木档@150传至纵向水平钢管Ф48×3.5，再传至下面3根立杆Ф48×3.5钢管。4.1.2.2.三层顶楼面上模板支承系统转换层大梁梁底下有3根立柱钢管Ф48×3.5@500，承受所有大梁施工荷重，除纵向与横向扫地杆外，其上一层水平杆步高为1450mm,为了确保大梁施工的稳定性，大梁下部设置纵向与横向剪刀撑...
