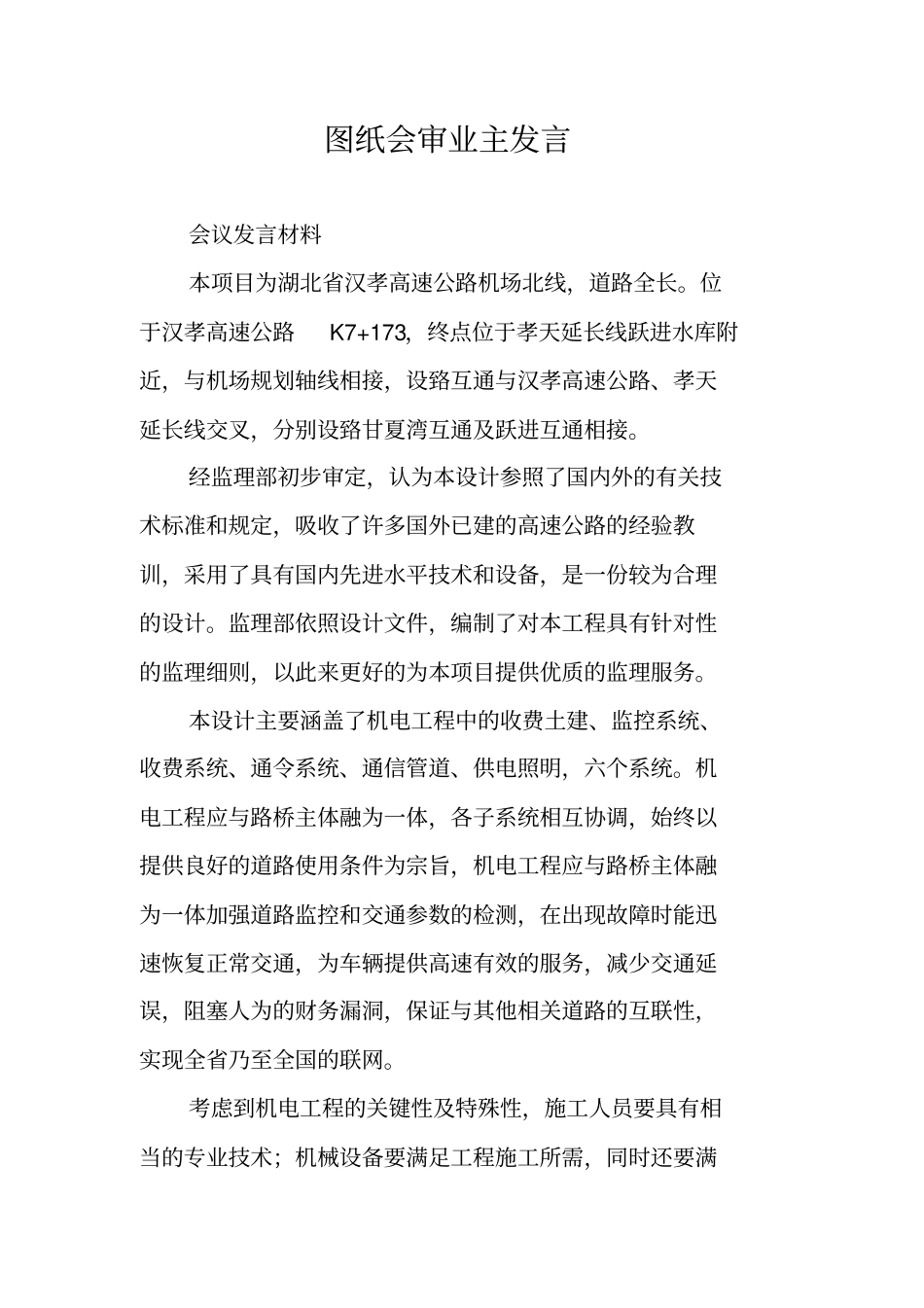

图纸会审业主发言会议发言材料本项目为湖北省汉孝高速公路机场北线，道路全长。位于汉孝高速公路K7+173，终点位于孝天延长线跃进水库附近，与机场规划轴线相接，设臵互通与汉孝高速公路、孝天延长线交叉，分别设臵甘夏湾互通及跃进互通相接。经监理部初步审定，认为本设计参照了国内外的有关技术标准和规定，吸收了许多国外已建的高速公路的经验教训，采用了具有国内先进水平技术和设备，是一份较为合理的设计。监理部依照设计文件，编制了对本工程具有针对性的监理细则，以此来更好的为本项目提供优质的监理服务。本设计主要涵盖了机电工程中的收费土建、监控系统、收费系统、通令系统、通信管道、供电照明，六个系统。机电工程应与路桥主体融为一体，各子系统相互协调，始终以提供良好的道路使用条件为宗旨，机电工程应与路桥主体融为一体加强道路监控和交通参数的检测，在出现故障时能迅速恢复正常交通，为车辆提供高速有效的服务，减少交通延误，阻塞人为的财务漏洞，保证与其他相关道路的互联性，实现全省乃至全国的联网。考虑到机电工程的关键性及特殊性，施工人员要具有相当的专业技术；机械设备要满足工程施工所需，同时还要满足合同要求；材料设备应尽量选用国内成熟、先进的产品，少量关键性设备可以国际采购的形式适当引进，材料的检验要从细、从严，绝不允许不合格的材料进场，更不得使用；施工中要有完整、全面、细致的施工组织设计，对每道工序进行技术交底；每一道环节必须进行报检，检查合格后才能进行下道工序。在确保工程质量的同时必须抓好安全工作，完整、质量好又环保的工程才是优质工程。图纸会审主要内容与流程图纸会审是指工程各参建单位在收到设计院施工图设计文件后，对图纸进行全面细致的熟悉，审查出施工图中存在的问题及不合理情况并提交设计院进行处理的一项重要活动。图纸会审由建设单位负责组织并记录。通过图纸会审可以使各参建单位特别是施工单位熟悉设计图纸、领会设计意图、掌握工程特点及难点，找出需要解决的技术难题并拟定解决方案，从而将因设计缺陷而存在的问题消灭在施工之前。主要内容：是否无证设计或越级设计；图纸是否经设计单位正式签署。是否是经过相关部图审合格。地质勘探资料是否齐全。设计图纸与说明是否齐全，有无分期供图的时间表。设计地震烈度是否符合当地要求。几个设计单位共同设计的图纸相互间有无矛盾；专业图纸之间、平立剖面图之间有无矛盾；标注有无遗漏。总平面与施工图的几何尺寸、平面位置、标高等是否一致。防火、消防是否满足要求。建筑结构与各专业图纸本身是否有差错及矛盾；结构图与建筑图的平面尺寸及标高是否一致；建筑图与结构图的表示方法是否清楚；是否符合制图标准；预埋件是否表示清楚；有无钢筋明细表；钢筋的构造要求在图中是否表示清楚。施工图中所列各种标准图册，施工单位是否具备。材料有无保证，能否代换；图中所要求的条件能否满足；新材料、新技术的应用有无问题。地基处理方法是否合理，建筑与结构构造是否存在不能施工、不便于施工的技术问题，或容易导致质量、安全、工程费用增加等方面的问题。工艺管道、电气线路、设备装置、运输道路与建筑物之间或相互间有无矛盾，布置是否合理，是否满足设计功能要求。施工安全、环境卫生有无保证。图纸是否符合监理大纲所提出的要求。程序：图纸会审应开工前进行。如施工图纸在开工前未全部到齐，可先进行分部工程图纸会审。图纸会审的一般程序：业主或监理方主持人发言→设计方图纸交底→施工方、监理方代表提问题→逐条研究→形成会审记录文件→签字、盖章后生效。图纸会审前必须组织预审。阅图中发现的问题应归纳汇总，会上派一代表为主发言，其它人可视情况适当解释、补充。施工方及设计方专人对提出和解答的问题作好记录，以便查核。整理成为图纸会审记录，由各方代表签字盖章认可参加图纸会审的单位：GB50319-20XX第条“项目监理人员应熟悉工程设计文件，并应参加由建设单位主持的图纸会审和设计交底会议，会议纪要应由总监理工程师签认。”由此可证，图纸会审和设计交底由建设单位主持。一、监理工程师施工图审核的主要原则是否符合有关部...
