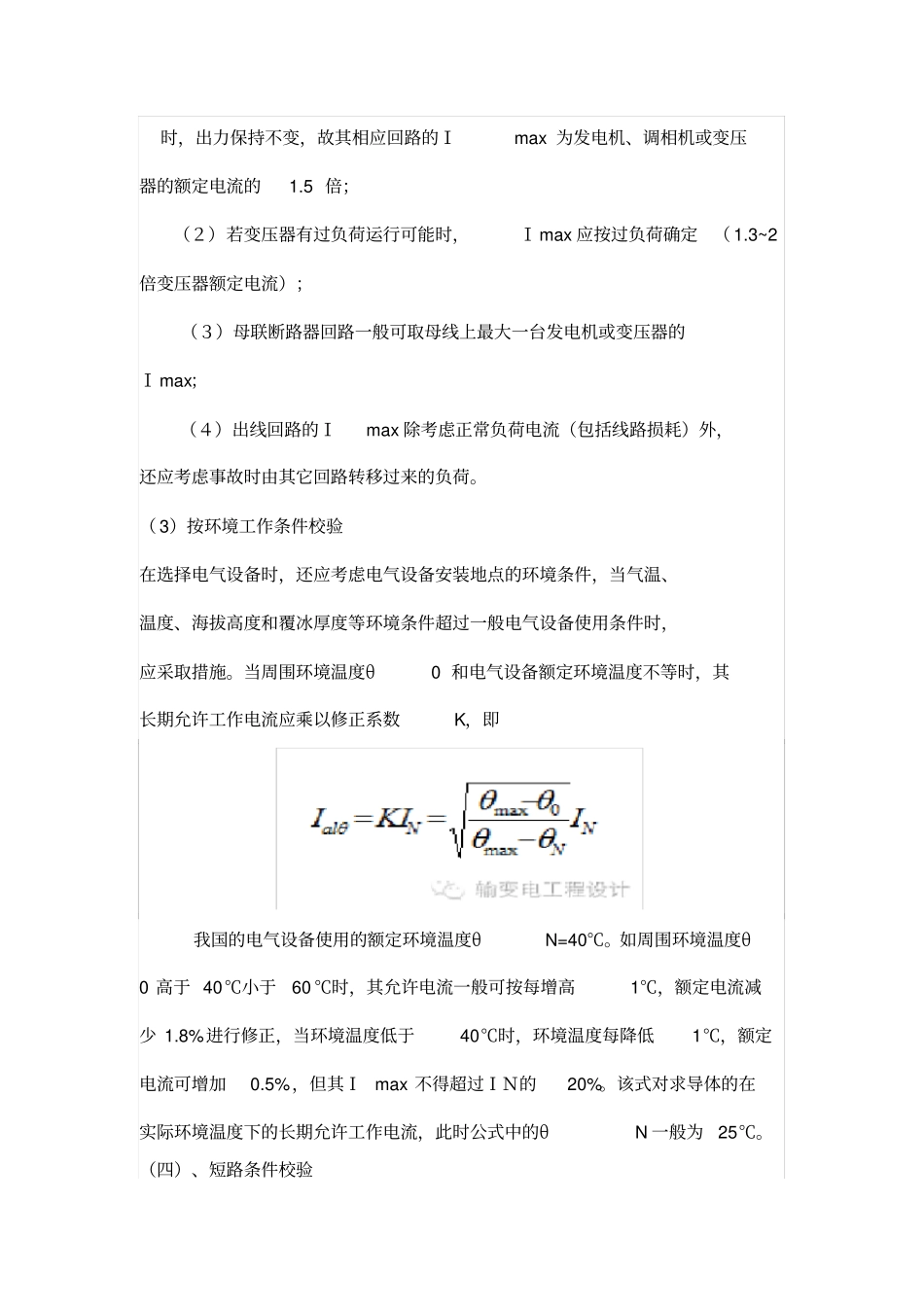

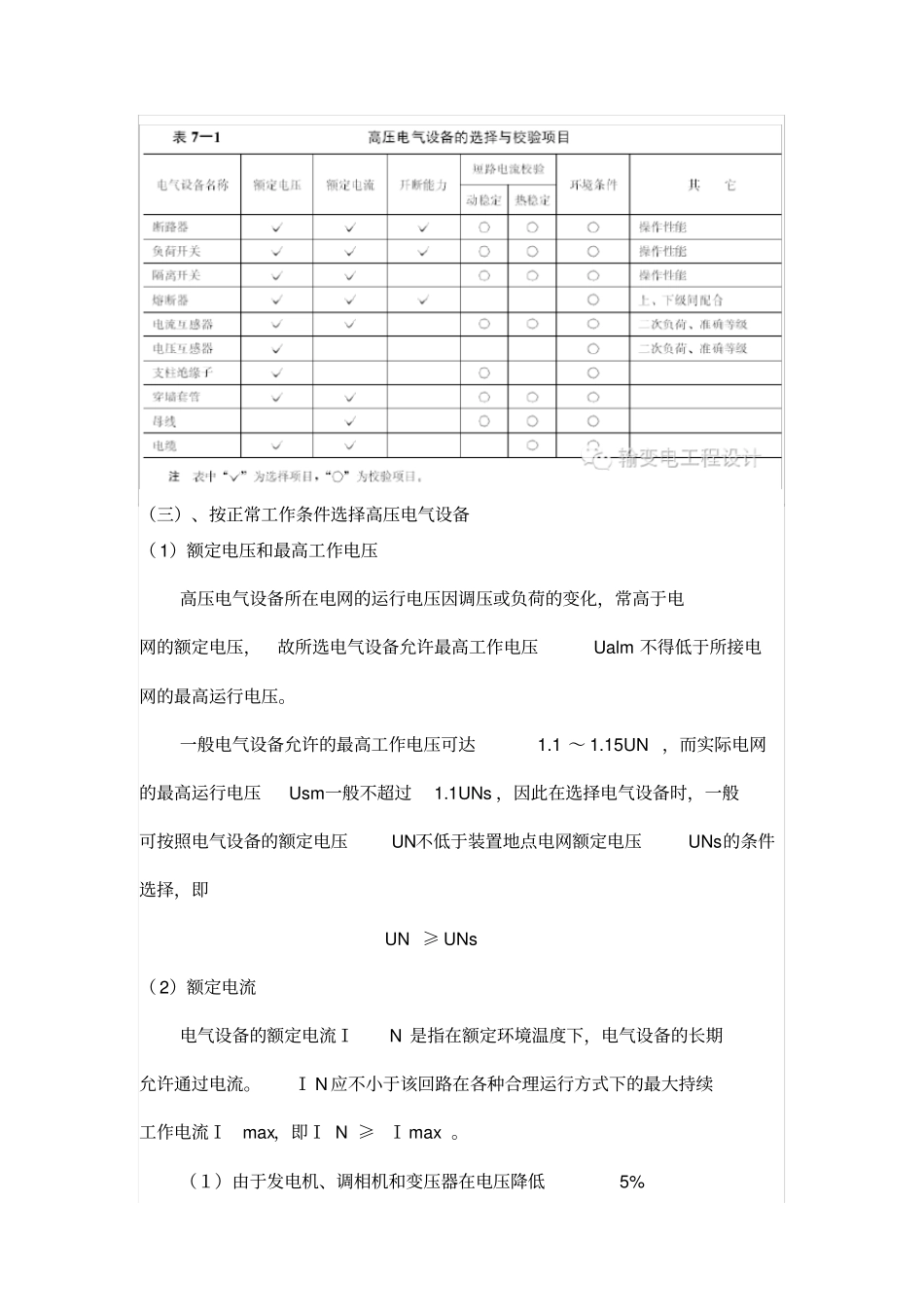

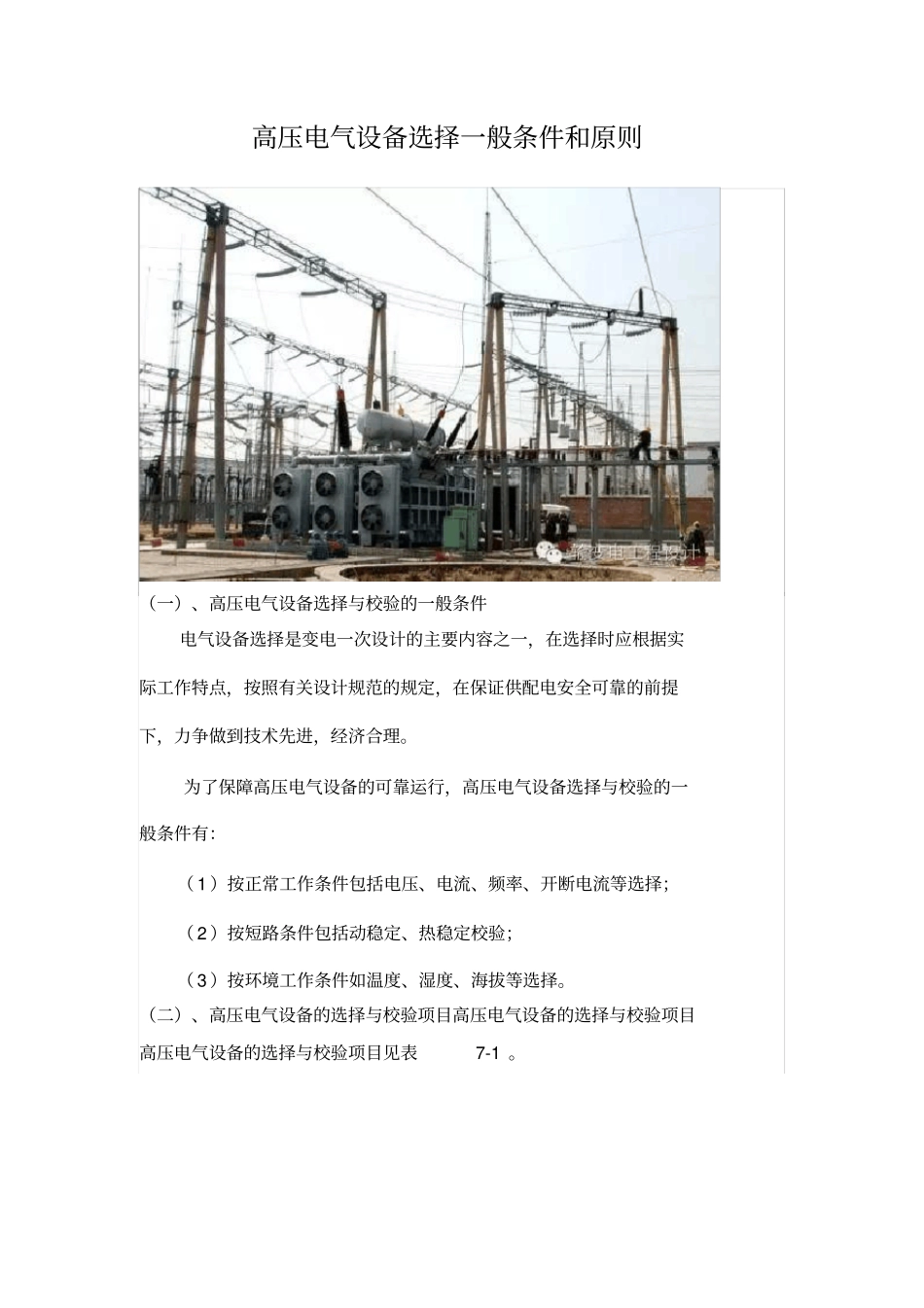

高压电气设备选择一般条件和原则（一）、高压电气设备选择与校验的一般条件电气设备选择是变电一次设计的主要内容之一，在选择时应根据实际工作特点，按照有关设计规范的规定，在保证供配电安全可靠的前提下，力争做到技术先进，经济合理。为了保障高压电气设备的可靠运行，高压电气设备选择与校验的一般条件有：（1）按正常工作条件包括电压、电流、频率、开断电流等选择；（2）按短路条件包括动稳定、热稳定校验；（3）按环境工作条件如温度、湿度、海拔等选择。（二）、高压电气设备的选择与校验项目高压电气设备的选择与校验项目高压电气设备的选择与校验项目见表7-1。（三）、按正常工作条件选择高压电气设备（1）额定电压和最高工作电压高压电气设备所在电网的运行电压因调压或负荷的变化，常高于电网的额定电压，故所选电气设备允许最高工作电压Ualm不得低于所接电网的最高运行电压。一般电气设备允许的最高工作电压可达1.1～1.15UN，而实际电网的最高运行电压Usm一般不超过1.1UNs，因此在选择电气设备时，一般可按照电气设备的额定电压UN不低于装置地点电网额定电压UNs的条件选择，即UN≥UNs（2）额定电流电气设备的额定电流ⅠN是指在额定环境温度下，电气设备的长期允许通过电流。ⅠN应不小于该回路在各种合理运行方式下的最大持续工作电流Ⅰmax，即ⅠN≥Ⅰmax。（１）由于发电机、调相机和变压器在电压降低5%时，出力保持不变，故其相应回路的Ⅰmax为发电机、调相机或变压器的额定电流的1.5倍；（２）若变压器有过负荷运行可能时，Ⅰmax应按过负荷确定（1.3~2倍变压器额定电流）；（３）母联断路器回路一般可取母线上最大一台发电机或变压器的Ⅰmax；（４）出线回路的Ⅰmax除考虑正常负荷电流（包括线路损耗）外，还应考虑事故时由其它回路转移过来的负荷。（3）按环境工作条件校验在选择电气设备时，还应考虑电气设备安装地点的环境条件，当气温、温度、海拔高度和覆冰厚度等环境条件超过一般电气设备使用条件时，应采取措施。当周围环境温度θ0和电气设备额定环境温度不等时，其长期允许工作电流应乘以修正系数K，即我国的电气设备使用的额定环境温度θN=40℃。如周围环境温度θ0高于40℃小于60℃时，其允许电流一般可按每增高1℃，额定电流减少1.8%进行修正，当环境温度低于40℃时，环境温度每降低1℃，额定电流可增加0.5%，但其Ｉmax不得超过ＩＮ的20%。该式对求导体的在实际环境温度下的长期允许工作电流，此时公式中的θN一般为25℃。（四）、短路条件校验短路条件校验—短路热稳定校验短路电流通过电气设备时，电气设备各部件温度(或发热效应)应不超过允许值。满足热稳定的条件为式中Ⅰt—厂家给的电气设备在时间t秒内的热稳定电流。Ⅰ∞—短路稳态电流值。t—与Ⅰt相对应的时间。tdz—短路电流热效应等值计算时间。（1）短路热稳定校验电动力稳定校验短路条件校验—电动力稳定校验电动力稳定是电气设备承受短路电流机械效应的能力，也称动稳定。满足动稳定的条件为式中：ich、Ⅰch—短路冲击电流幅值及其有效值；ies、Ⅰes—电气设备允许通过的动稳定电流的幅值及其有效值。下列几种情况可不校验热稳定或动稳定：（1）用熔断器保护的电器，热稳定由熔断时间保证。（2）采用限流熔断器保护的设备，可不校验动稳定。（3）装设在电压互感器回路中的裸导体和电气设备可不校验动、热稳定。（2）2短路电流计算条件短路计算时间短路条件校验—短路电流计算条件为使所选电气设备具有足够的可靠性、经济性和合理性，并在一定时期内适应电力系统发展的需要，作校验用的短路电流应按下列条件确定。（1）容量和接线按本工程设计最终容量计算，并考虑电力系统远景发展规划；其接线应采用可能发生最大短路电流的正常接线方式，但不考虑在切换过程中可能短时并列的接线方式(如切换厂用变压器时的并列)。（2）短路种类一般按三相短路验算，若其它种类短路较三相短路严重时，则应按最严重的情况验算。（3）计算短路点选择通过电器的短路电流为最大的那些点为短路计算点。短路条件校验—短路计算时间校验热稳定的等值计算时间tdz为周期分量等值时间tz及非周期分量等值时间tfz之和，...
