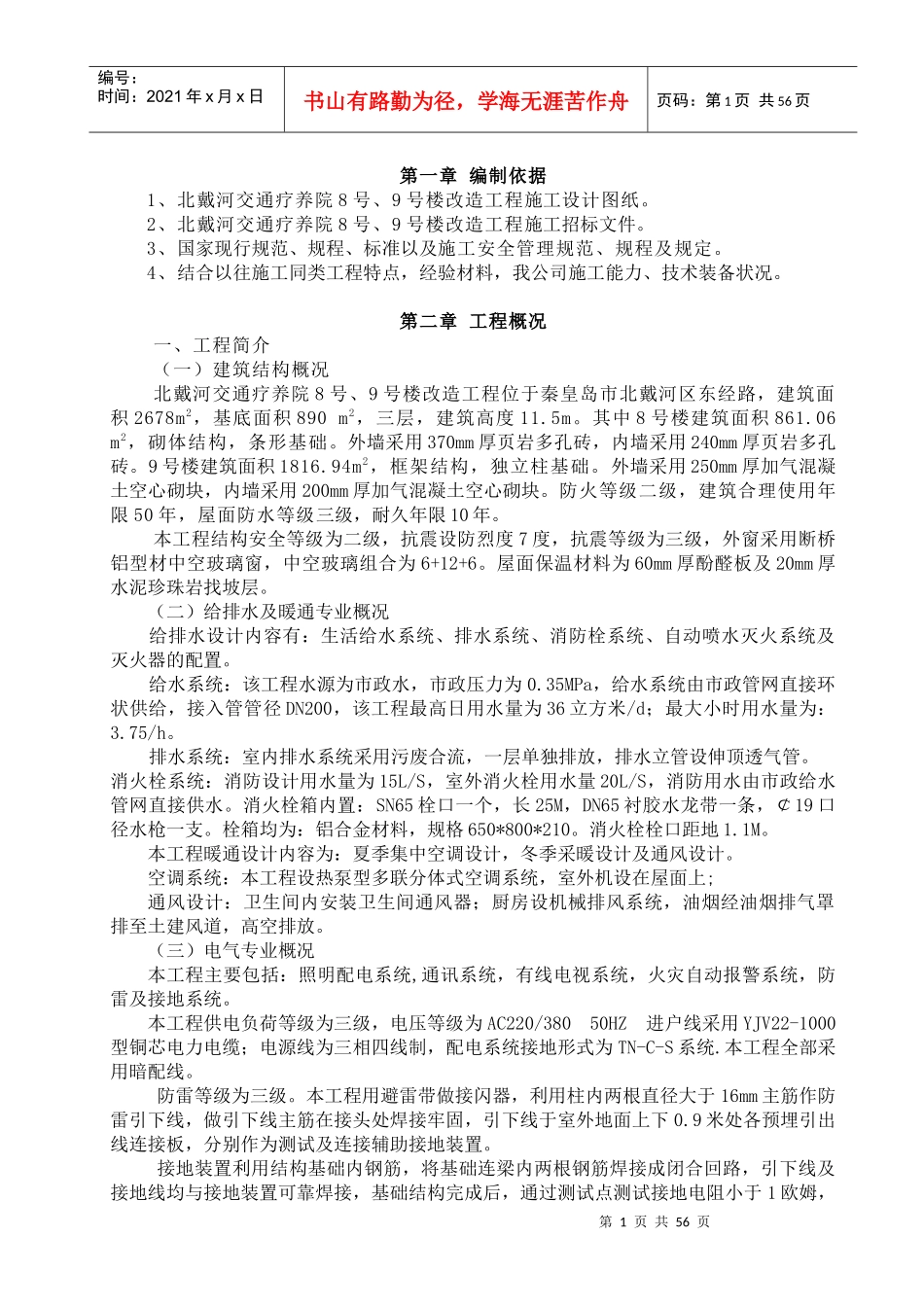

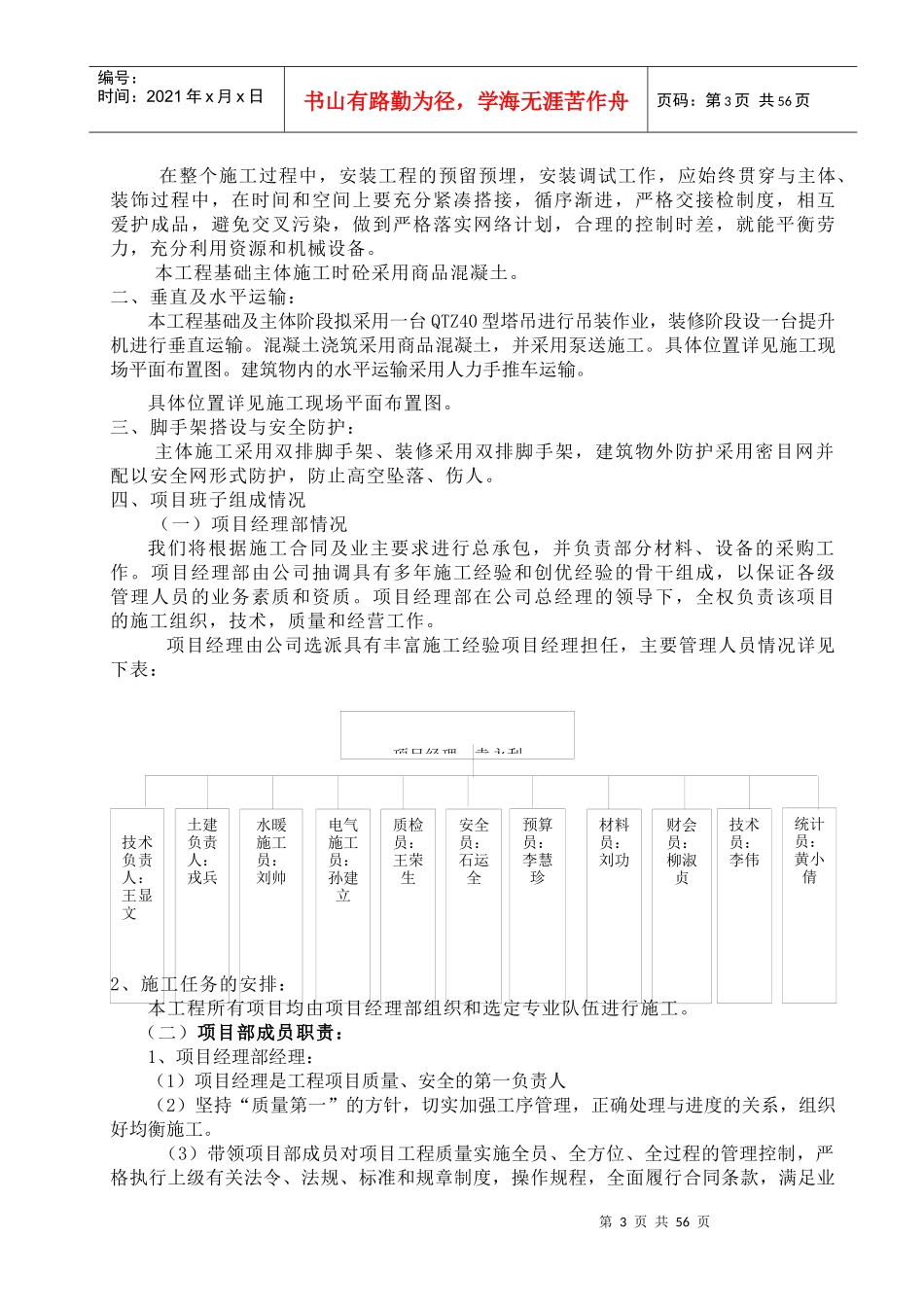

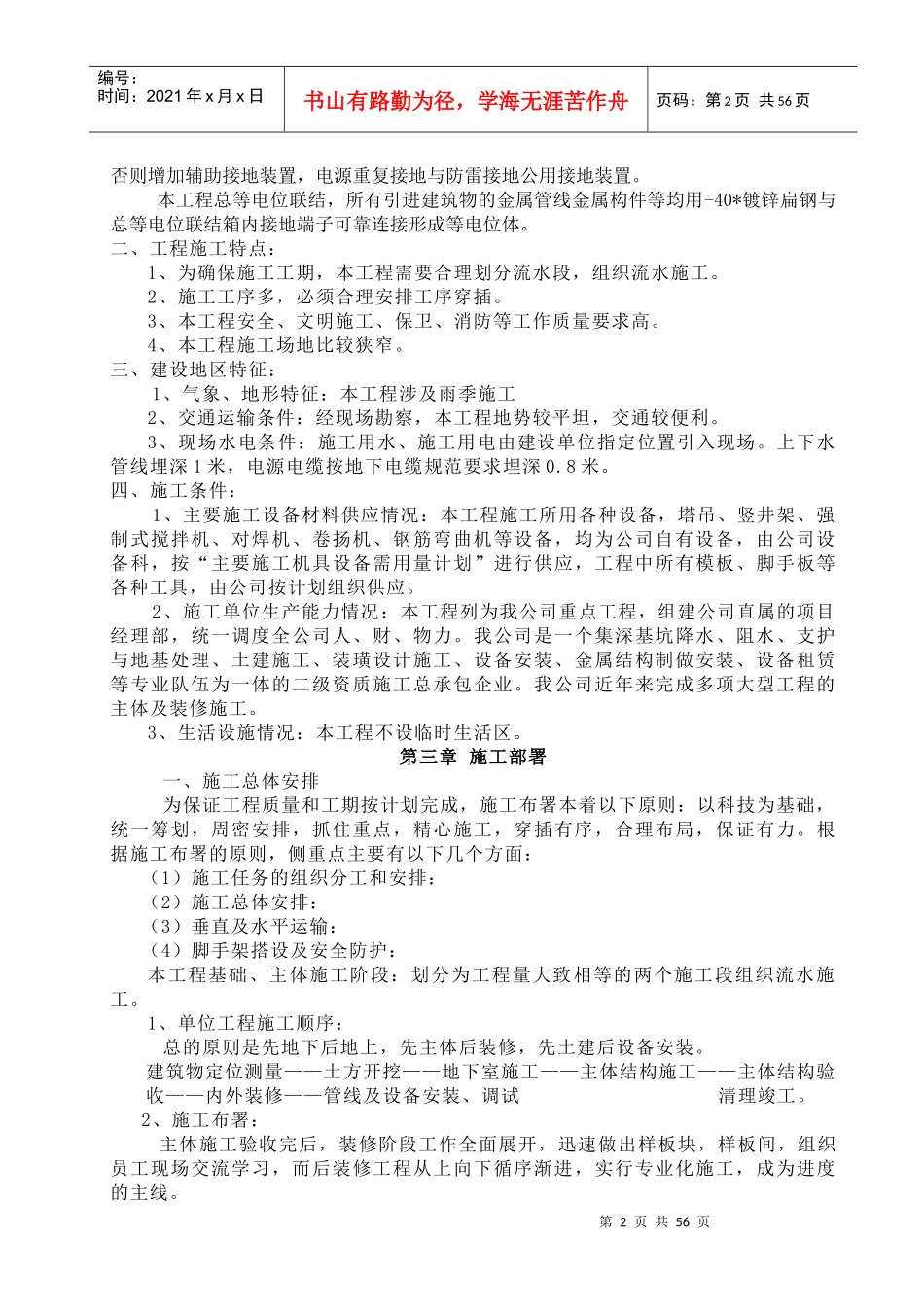

第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共56页第一章编制依据1、北戴河交通疗养院8号、9号楼改造工程施工设计图纸。2、北戴河交通疗养院8号、9号楼改造工程施工招标文件。3、国家现行规范、规程、标准以及施工安全管理规范、规程及规定。4、结合以往施工同类工程特点，经验材料，我公司施工能力、技术装备状况。第二章工程概况一、工程简介（一）建筑结构概况北戴河交通疗养院8号、9号楼改造工程位于秦皇岛市北戴河区东经路，建筑面积2678m2，基底面积890m2，三层，建筑高度11.5m。其中8号楼建筑面积861.06m2，砌体结构，条形基础。外墙采用370mm厚页岩多孔砖，内墙采用240mm厚页岩多孔砖。9号楼建筑面积1816.94m2，框架结构，独立柱基础。外墙采用250mm厚加气混凝土空心砌块，内墙采用200mm厚加气混凝土空心砌块。防火等级二级，建筑合理使用年限50年，屋面防水等级三级，耐久年限10年。本工程结构安全等级为二级，抗震设防烈度7度，抗震等级为三级，外窗采用断桥铝型材中空玻璃窗，中空玻璃组合为6+12+6。屋面保温材料为60mm厚酚醛板及20mm厚水泥珍珠岩找坡层。（二）给排水及暖通专业概况给排水设计内容有：生活给水系统、排水系统、消防栓系统、自动喷水灭火系统及灭火器的配置。给水系统：该工程水源为市政水，市政压力为0.35MPa，给水系统由市政管网直接环状供给，接入管管径DN200，该工程最高日用水量为36立方米/d；最大小时用水量为：3.75/h。排水系统：室内排水系统采用污废合流，一层单独排放，排水立管设伸顶透气管。消火栓系统：消防设计用水量为15L/S，室外消火栓用水量20L/S，消防用水由市政给水管网直接供水。消火栓箱内置：SN65栓口一个，长25M，DN65衬胶水龙带一条，￠19口径水枪一支。栓箱均为：铝合金材料，规格650*800*210。消火栓栓口距地1.1M。本工程暖通设计内容为：夏季集中空调设计，冬季采暖设计及通风设计。空调系统：本工程设热泵型多联分体式空调系统，室外机设在屋面上;通风设计：卫生间内安装卫生间通风器；厨房设机械排风系统，油烟经油烟排气罩排至土建风道，高空排放。（三）电气专业概况本工程主要包括：照明配电系统,通讯系统，有线电视系统，火灾自动报警系统，防雷及接地系统。本工程供电负荷等级为三级，电压等级为AC220/38050HZ进户线采用YJV22-1000型铜芯电力电缆；电源线为三相四线制，配电系统接地形式为TN-C-S系统.本工程全部采用暗配线。防雷等级为三级。本工程用避雷带做接闪器，利用柱内两根直径大于16mm主筋作防雷引下线，做引下线主筋在接头处焊接牢固，引下线于室外地面上下0.9米处各预埋引出线连接板，分别作为测试及连接辅助接地装置。接地装置利用结构基础内钢筋，将基础连梁内两根钢筋焊接成闭合回路，引下线及接地线均与接地装置可靠焊接，基础结构完成后，通过测试点测试接地电阻小于1欧姆，第2页共56页第1页共56页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共56页否则增加辅助接地装置，电源重复接地与防雷接地公用接地装置。本工程总等电位联结，所有引进建筑物的金属管线金属构件等均用-40*镀锌扁钢与总等电位联结箱内接地端子可靠连接形成等电位体。二、工程施工特点：1、为确保施工工期，本工程需要合理划分流水段，组织流水施工。2、施工工序多，必须合理安排工序穿插。3、本工程安全、文明施工、保卫、消防等工作质量要求高。4、本工程施工场地比较狭窄。三、建设地区特征：1、气象、地形特征：本工程涉及雨季施工2、交通运输条件：经现场勘察，本工程地势较平坦，交通较便利。3、现场水电条件：施工用水、施工用电由建设单位指定位置引入现场。上下水管线埋深1米，电源电缆按地下电缆规范要求埋深0.8米。四、施工条件：1、主要施工设备材料供应情况：本工程施工所用各种设备，塔吊、竖井架、强制式搅拌机、对焊机、卷扬机、钢筋弯曲机等设备，均为公司自有设备，由公司设备科，按“主要施工机具设备需用量计划”进行供应，工程中所有模板、脚手板等各种工具，由公司按计划组织供应。2、施工单位生产能力情况：本工程列为我公司重点工程，组建公...
