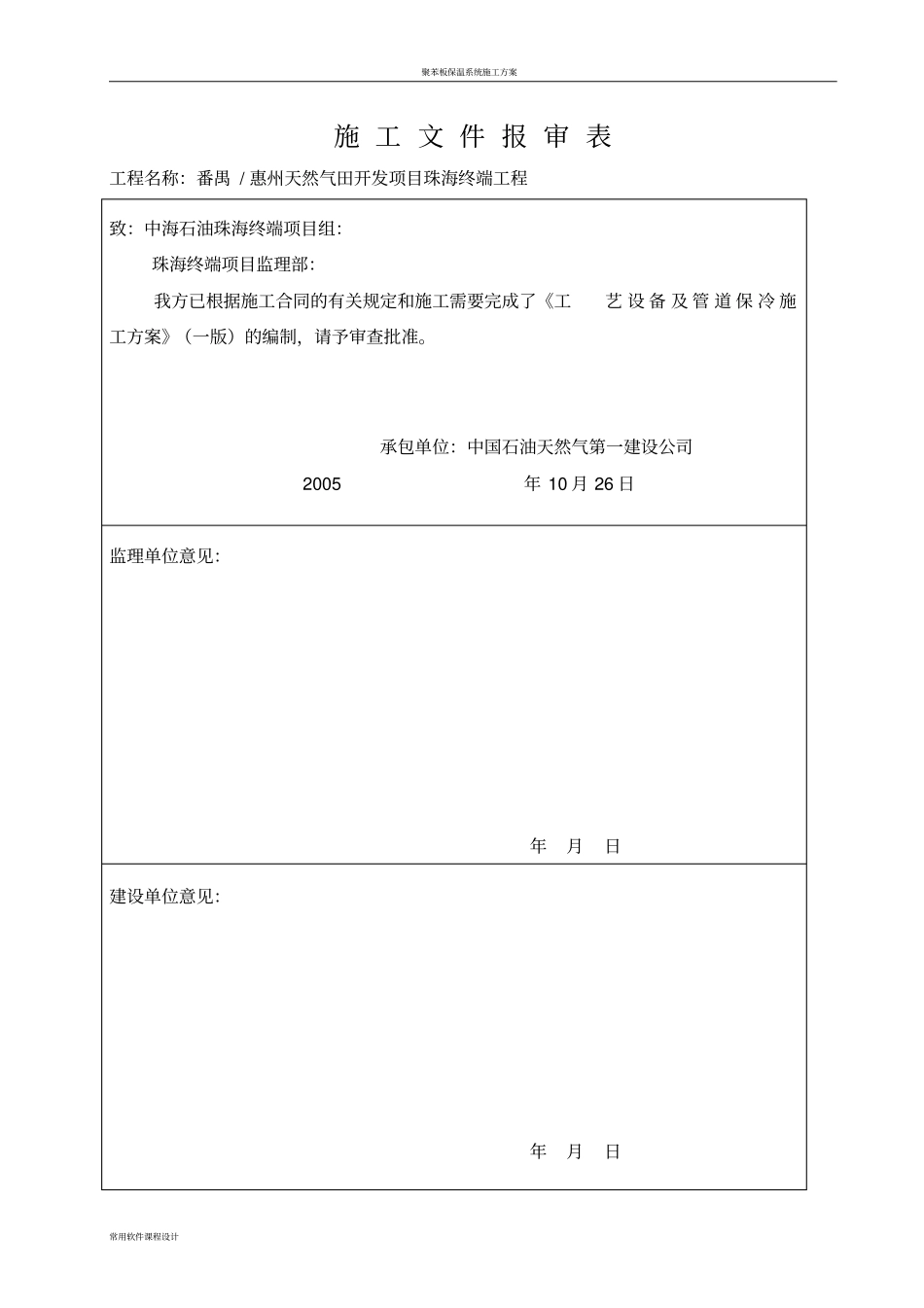

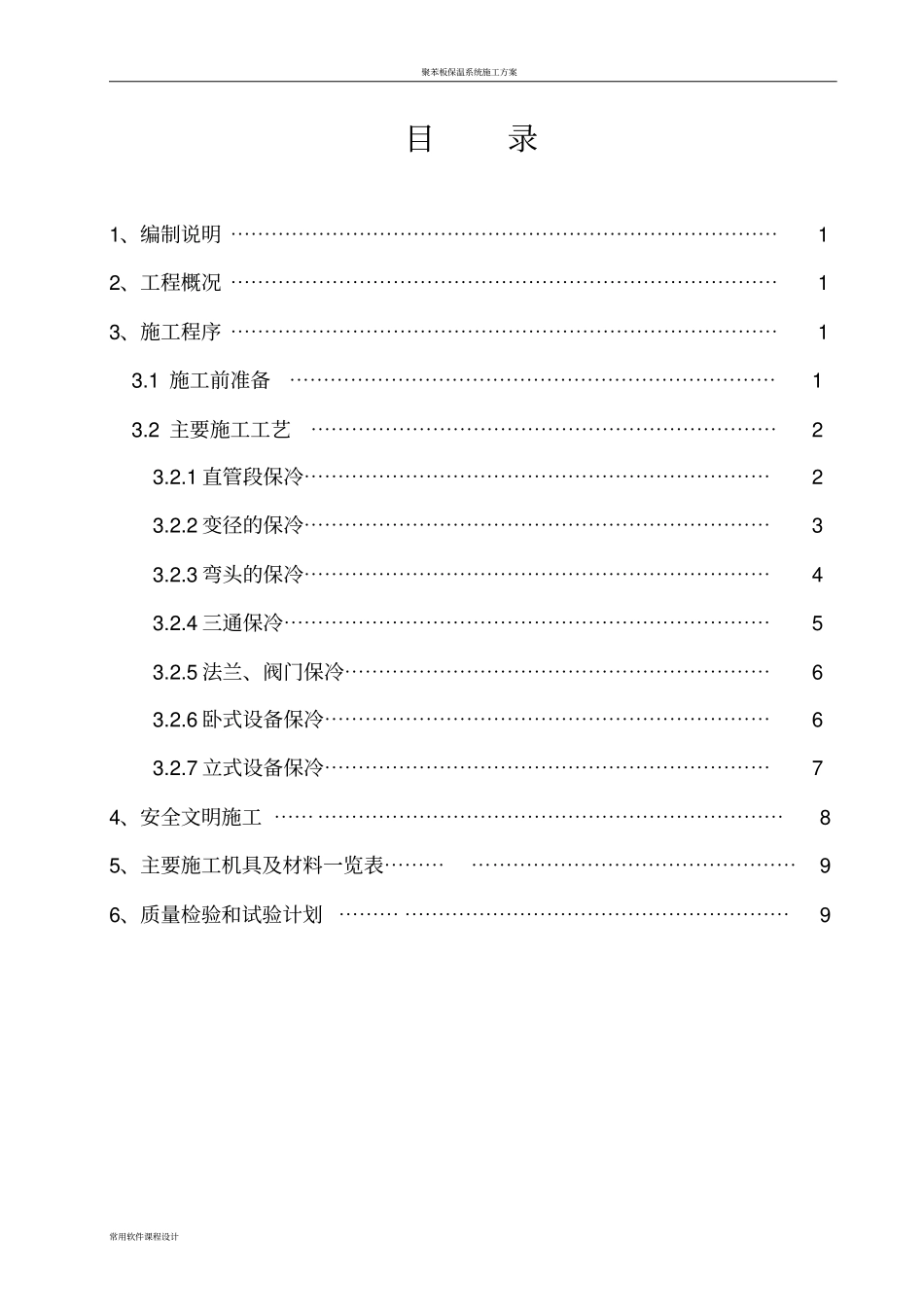

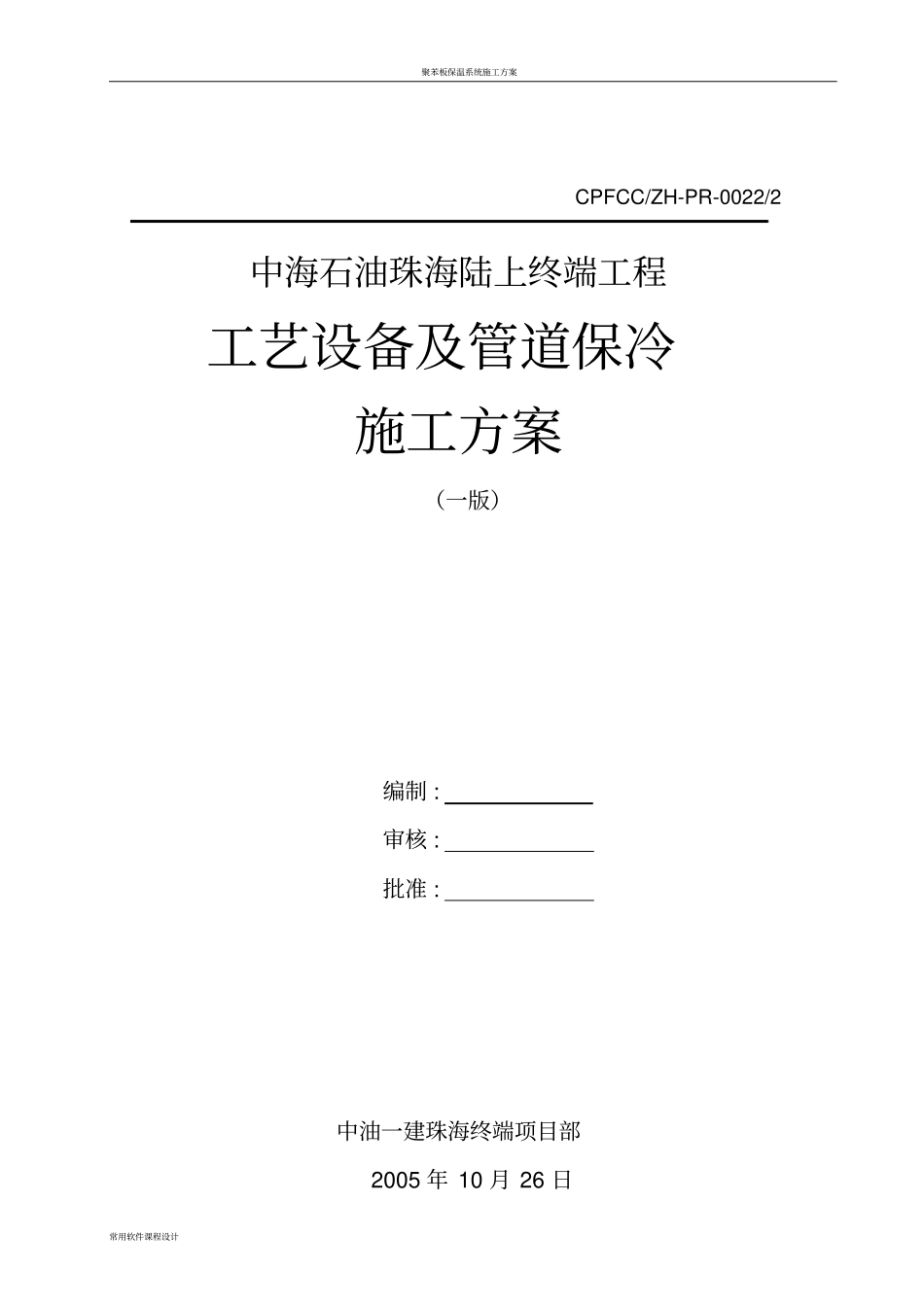

聚苯板保温系统施工方案常用软件课程设计CPFCC/ZH-PR-0022/2中海石油珠海陆上终端工程工艺设备及管道保冷施工方案（一版）编制:审核:批准:中油一建珠海终端项目部2005年10月26日聚苯板保温系统施工方案常用软件课程设计施工文件报审表工程名称：番禺/惠州天然气田开发项目珠海终端工程致：中海石油珠海终端项目组：珠海终端项目监理部：我方已根据施工合同的有关规定和施工需要完成了《工艺设备及管道保冷施工方案》（一版）的编制，请予审查批准。承包单位：中国石油天然气第一建设公司2005年10月26日监理单位意见：年月日建设单位意见：年月日聚苯板保温系统施工方案常用软件课程设计目录1、编制说明⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯12、工程概况⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13、施工程序⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.1施工前准备⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯13.2主要施工工艺⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.2.1直管段保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯23.2.2变径的保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯33.2.3弯头的保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯43.2.4三通保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯53.2.5法兰、阀门保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.2.6卧式设备保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯63.2.7立式设备保冷⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯74、安全文明施工⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯85、主要施工机具及材料一览表⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯96、质量检验和试验计划⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯⋯9聚苯板保温系统施工方案常用软件课程设计1、编制说明本施工方案适用于工程中管线和设备容器的保温隔热，在施工的时候，需要执行本方案。本施工方案编制及工程施工验收按下列文件要求执行：a、公司《质量管理手册》Q/YGSG322.06—2003b、公司《2003年A版程序文件汇编》c、《健康安全环境管理手册》Q/CNPC—YGS334.09—2004d、《工业设备及管道绝热工程质量检验评定标准》GB50185-93e、《工业设备及管道绝热工程施工及验收规范》GBJ126-89f、《石油化工绝热工程施工工艺标准》SH/T3522-91g、设计文件2、工程概况本工程对保冷的要求比较高，设计最低温度达到-75℃；保冷层材料选用硬质聚氨酯泡沫，用不锈钢带绑扎，保护层采用瓦楞防锈铝皮和花纹防锈铝皮。本工程需要保冷隔热的设备和管线主要工程量如下：序号名称单位数量备注1立式设备台42卧式设备台43工艺管道米1500具体的需要保冷的设备和管线工作量见附表。3、施工程序主要施工程序为：施工前准备→进入施工现场施工→保冷层的安装→检验→防潮层的施工→检验→保护层的安装→检验→打胶密封处理→现场清理→施工结束后质量验收→撤离施工现场3.1施工前准备1、各职能部门、管理人员认真熟悉施工图纸。2、详细向施工班组进行技术交底。3、机具、人员和材料进场，并进行材料报验。4、认真熟悉施工方案，结合现场实际情况，制定合理的施工计划。5、施工前进行施工安全、环境卫生教育。聚苯板保温系统施工方案常用软件课程设计6、施工前对需要保温的设备进行联合检查，确认是否达到保温条件。3.2主要施工工艺设备和管线的保冷应在压力试验合格，外表面防腐全部完成后才能施工；设备保冷后铭牌应露出保冷层，其周围应做成斜面并密封，以防进水；设备保冷表面和其它临近构件（如：梯子平台的边缘和管线保冷层表面）的最小间距为20mm；当保冷层厚度＜80mm时采用一层保冷材料，当保冷层厚度≥80mm时应采用分层敷设，同层错缝，内外层压缝方式敷设，内外层接缝应错开100-150mm；为防止金属保护层因自重下滑，应将保护层与支撑圈用φ5×12的抽芯铆钉或自钻螺丝固定，间距不小于150mm；金属保护层的环向和纵向接缝应垂直排列整齐，并连接牢固。3.2.1直管道保冷1、保冷层安装①根据测量直管的实际尺寸确定聚氨酯瓦块的规格；③...
