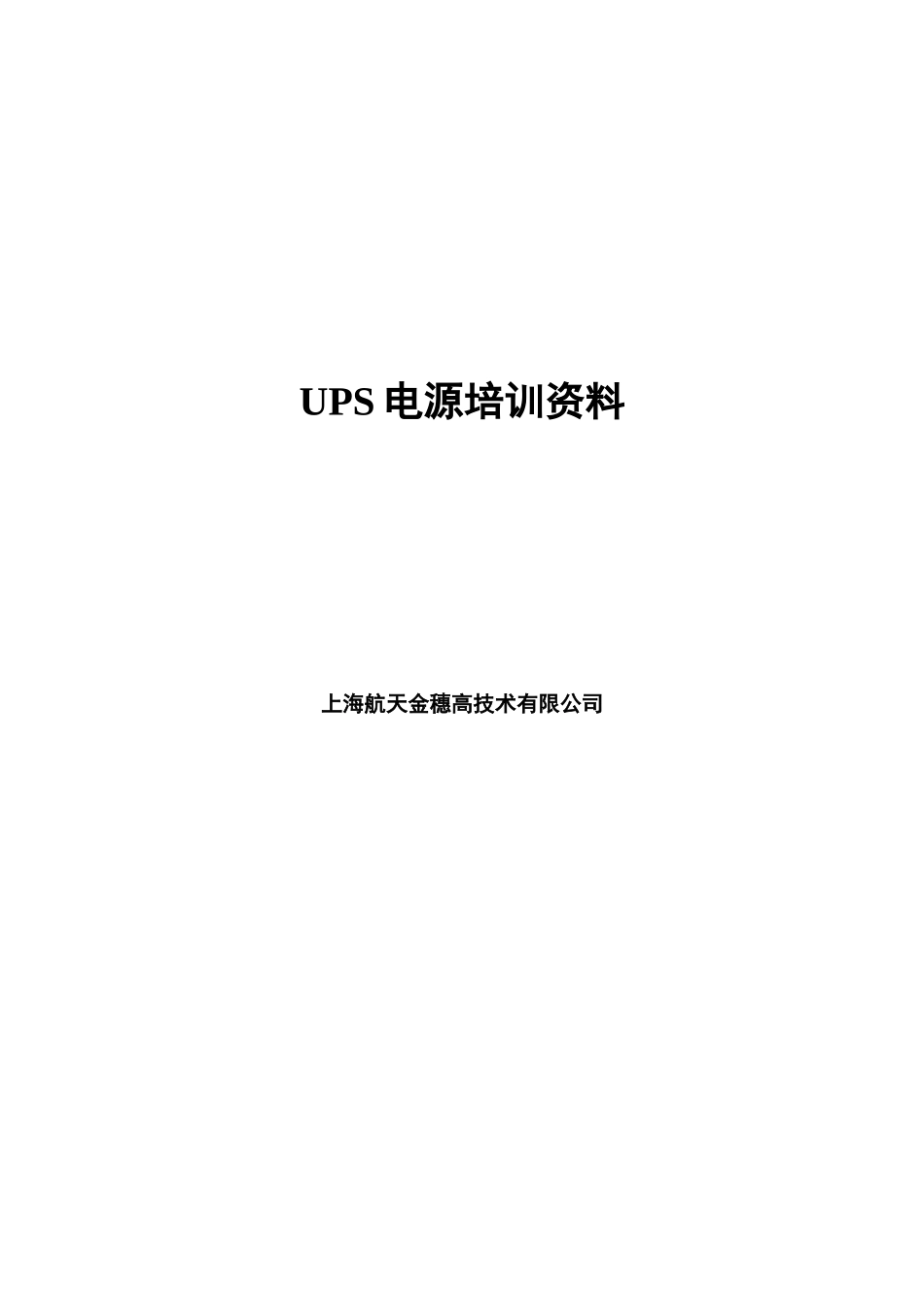

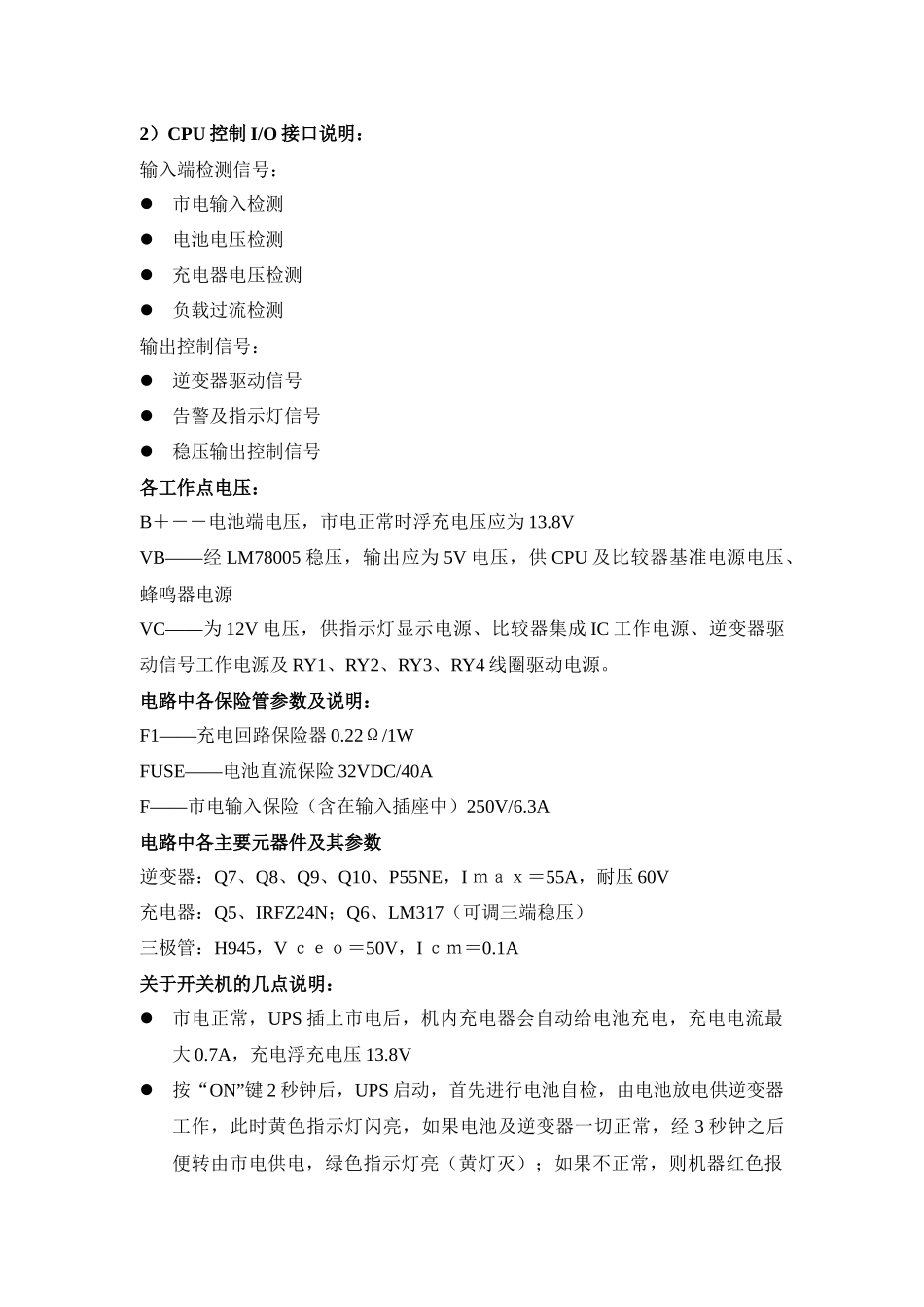

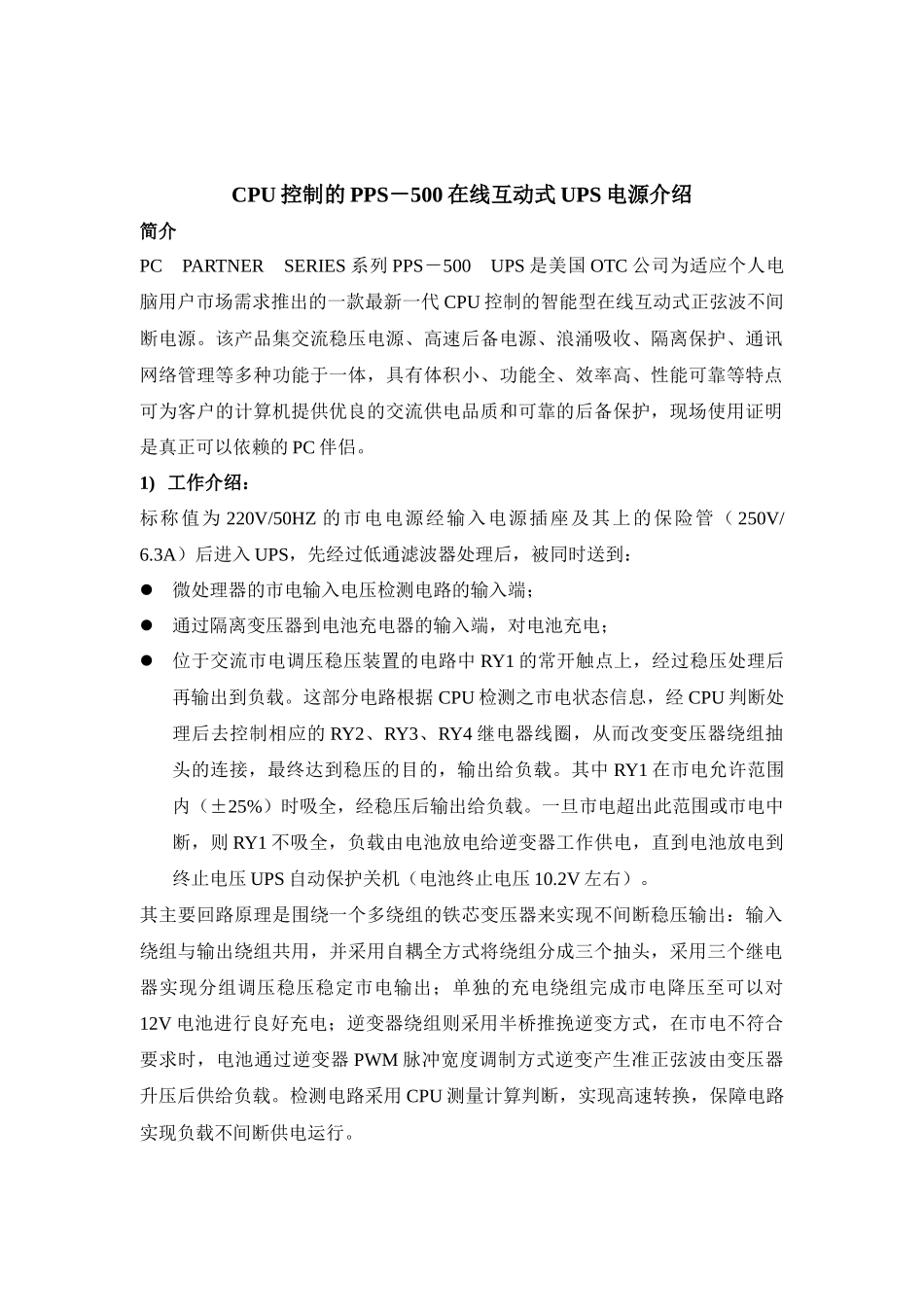

UPS电源培训资料上海航天金穗高技术有限公司CPU控制的PPS－500在线互动式UPS电源介绍简介PCPARTNERSERIES系列PPS－500UPS是美国OTC公司为适应个人电脑用户市场需求推出的一款最新一代CPU控制的智能型在线互动式正弦波不间断电源。该产品集交流稳压电源、高速后备电源、浪涌吸收、隔离保护、通讯网络管理等多种功能于一体，具有体积小、功能全、效率高、性能可靠等特点可为客户的计算机提供优良的交流供电品质和可靠的后备保护，现场使用证明是真正可以依赖的PC伴侣。1)工作介绍：标称值为220V/50HZ的市电电源经输入电源插座及其上的保险管（250V/6.3A）后进入UPS，先经过低通滤波器处理后，被同时送到：微处理器的市电输入电压检测电路的输入端；通过隔离变压器到电池充电器的输入端，对电池充电；位于交流市电调压稳压装置的电路中RY1的常开触点上，经过稳压处理后再输出到负载。这部分电路根据CPU检测之市电状态信息，经CPU判断处理后去控制相应的RY2、RY3、RY4继电器线圈，从而改变变压器绕组抽头的连接，最终达到稳压的目的，输出给负载。其中RY1在市电允许范围内（±25%）时吸全，经稳压后输出给负载。一旦市电超出此范围或市电中断，则RY1不吸全，负载由电池放电给逆变器工作供电，直到电池放电到终止电压UPS自动保护关机（电池终止电压10.2V左右）。其主要回路原理是围绕一个多绕组的铁芯变压器来实现不间断稳压输出：输入绕组与输出绕组共用，并采用自耦全方式将绕组分成三个抽头，采用三个继电器实现分组调压稳压稳定市电输出；单独的充电绕组完成市电降压至可以对12V电池进行良好充电；逆变器绕组则采用半桥推挽逆变方式，在市电不符合要求时，电池通过逆变器PWM脉冲宽度调制方式逆变产生准正弦波由变压器升压后供给负载。检测电路采用CPU测量计算判断，实现高速转换，保障电路实现负载不间断供电运行。2）CPU控制I/O接口说明：输入端检测信号：市电输入检测电池电压检测充电器电压检测负载过流检测输出控制信号：逆变器驱动信号告警及指示灯信号稳压输出控制信号各工作点电压：B＋――电池端电压，市电正常时浮充电压应为13.8VVB――经LM78005稳压，输出应为5V电压，供CPU及比较器基准电源电压、蜂鸣器电源VC――为12V电压，供指示灯显示电源、比较器集成IC工作电源、逆变器驱动信号工作电源及RY1、RY2、RY3、RY4线圈驱动电源。电路中各保险管参数及说明：F1――充电回路保险器0.22Ω/1WFUSE――电池直流保险32VDC/40AF――市电输入保险（含在输入插座中）250V/6.3A电路中各主要元器件及其参数逆变器：Q7、Q8、Q9、Q10、P55NE，Iｍａｘ＝55A，耐压60V充电器：Q5、IRFZ24N；Q6、LM317（可调三端稳压）三极管：H945，Vｃｅｏ＝50V，Iｃｍ＝0.1A关于开关机的几点说明：市电正常，UPS插上市电后，机内充电器会自动给电池充电，充电电流最大0.7A，充电浮充电压13.8V按“ON”键2秒钟后，UPS启动，首先进行电池自检，由电池放电供逆变器工作，此时黄色指示灯闪亮，如果电池及逆变器一切正常，经3秒钟之后便转由市电供电，绿色指示灯亮（黄灯灭）；如果不正常，则机器红色报警灯亮，蜂鸣器长鸣，需检测电池及逆变器是否故障。如果机内电池电压低于10.25V或电池本身坏掉，则UPS不能启动，应补充充电或更换电池后再重新开机。当UPS在电池放电状态下，而输出又没有接负载时，为了节约电池能量，延时1分钟后UPS会自动关闭逆变器，此时绿色指示灯闪烁，蜂鸣器不响，UPS无输出电压；当市电恢复后，UPS即有电压输出。UPS严禁带负载进行开关机操作，以免造成不必要的损失。常见异常故障UPS无法正常开机：1．电源保险250V/6.3A坏2．机内电池电压太低或损坏3．逆变器(Q7、Q7、Q9、Q10)及FUSE(32VDC/40A)坏4．启动按键失灵电池无法充电1．F1(0.22Ω/1W)损坏2．充电电路IRF240、LM317损坏插上市电后RY1不吸合：1、市电输入检测电路故障(R63、R59、R60、R62坏)2、RY1线圈驱动电路故障(R8、Q23、Q24、Q25、Q22故障)3、CPU损坏，无信号输出接市电、启动UPS，自检完毕后不转向市电，继续电池放电：1、市电输入检测电路故障(R63、R59、R60、R62)坏2、CPU部分引脚功...
