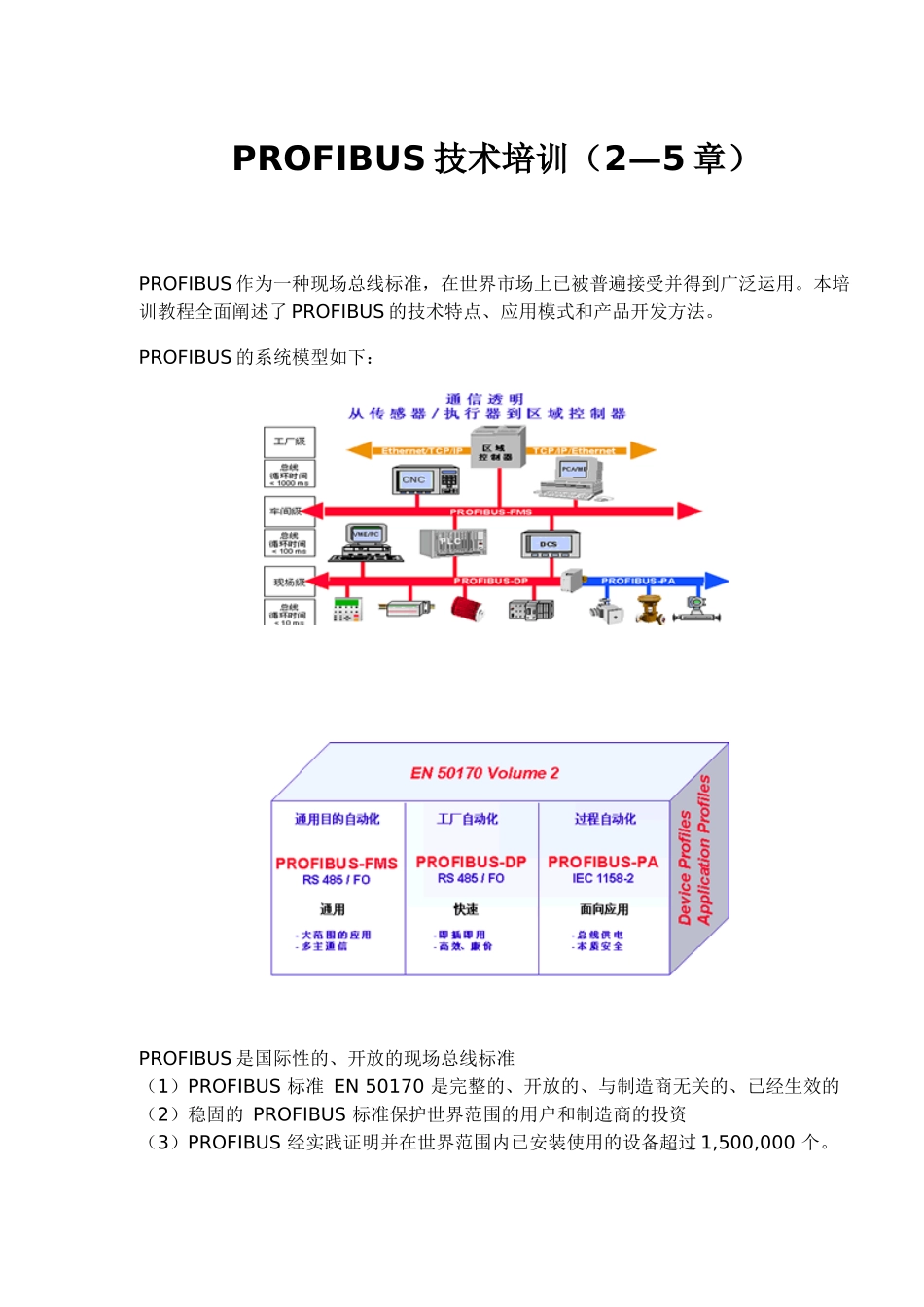

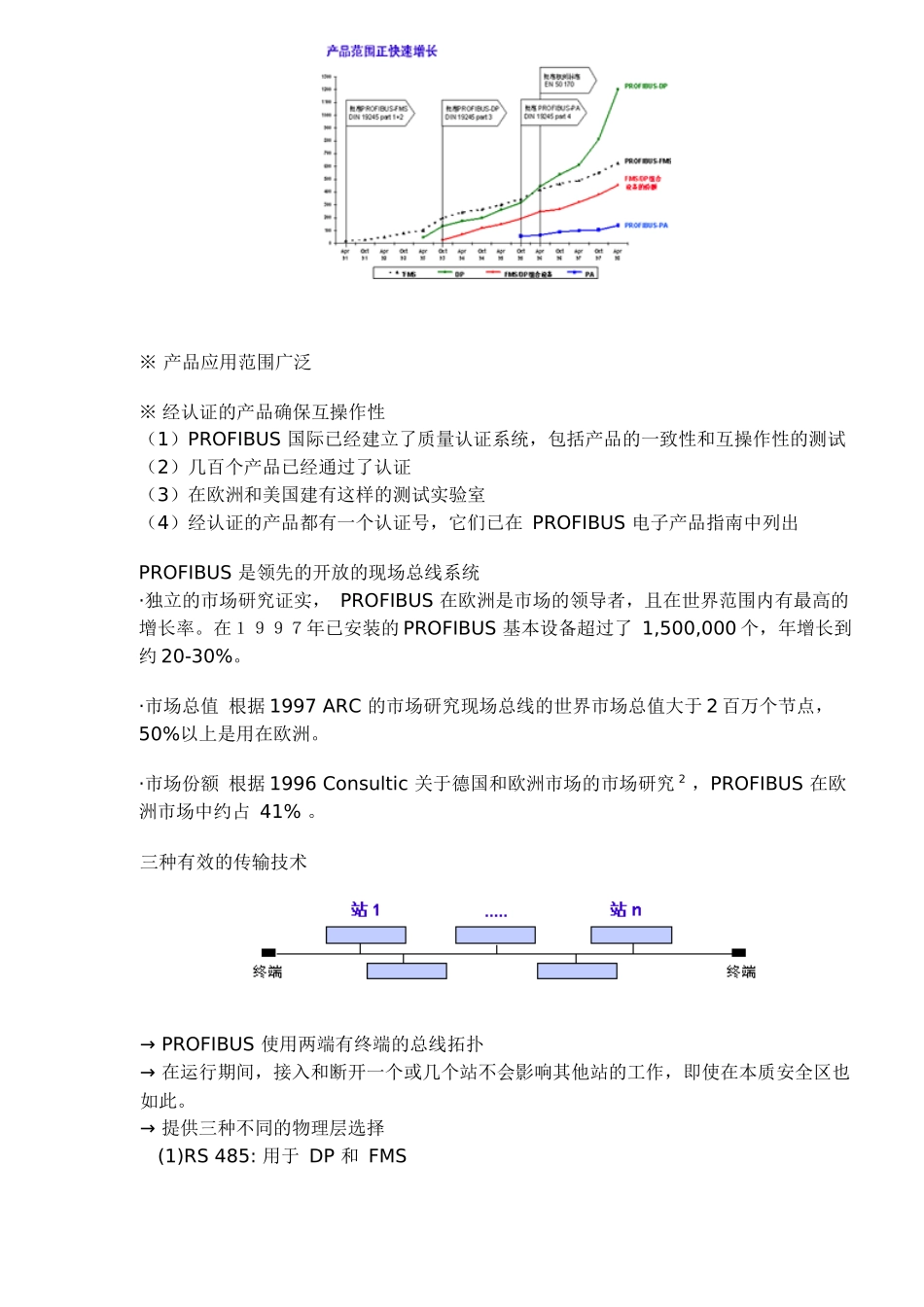

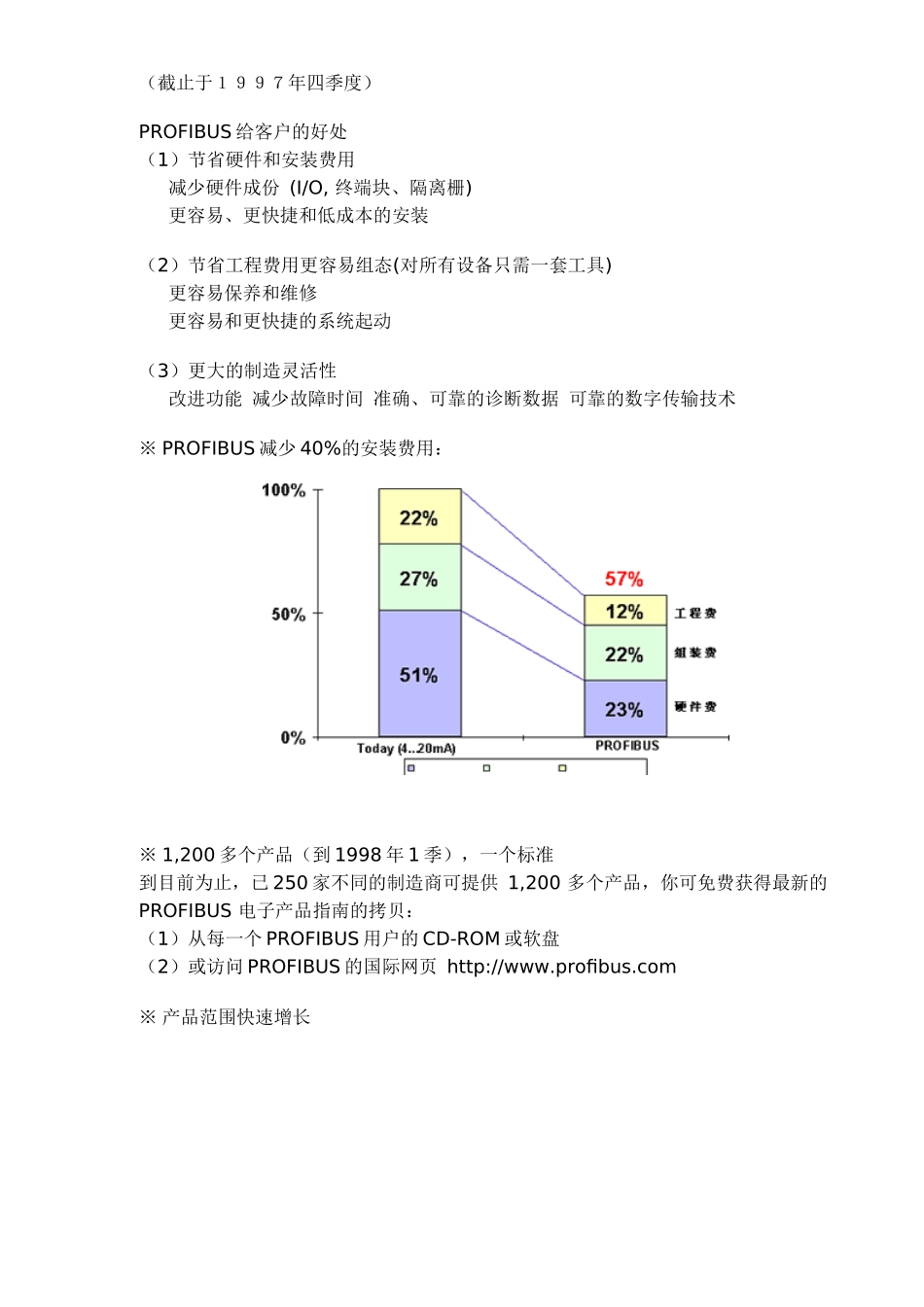

PROFIBUS技术培训（2—5章）PROFIBUS作为一种现场总线标准，在世界市场上已被普遍接受并得到广泛运用。本培训教程全面阐述了PROFIBUS的技术特点、应用模式和产品开发方法。PROFIBUS的系统模型如下：PROFIBUS是国际性的、开放的现场总线标准（1）PROFIBUS标准EN50170是完整的、开放的、与制造商无关的、已经生效的（2）稳固的PROFIBUS标准保护世界范围的用户和制造商的投资（3）PROFIBUS经实践证明并在世界范围内已安装使用的设备超过1,500,000个。（截止于１９９７年四季度）PROFIBUS给客户的好处（1）节省硬件和安装费用减少硬件成份(I/O,终端块、隔离栅)更容易、更快捷和低成本的安装（2）节省工程费用更容易组态(对所有设备只需一套工具)更容易保养和维修更容易和更快捷的系统起动（3）更大的制造灵活性改进功能减少故障时间准确、可靠的诊断数据可靠的数字传输技术※PROFIBUS减少40%的安装费用：※1,200多个产品（到1998年1季），一个标准到目前为止，已250家不同的制造商可提供1,200多个产品，你可免费获得最新的PROFIBUS电子产品指南的拷贝：（1）从每一个PROFIBUS用户的CD-ROM或软盘（2）或访问PROFIBUS的国际网页http://www.profibus.com※产品范围快速增长※产品应用范围广泛※经认证的产品确保互操作性（1）PROFIBUS国际已经建立了质量认证系统，包括产品的一致性和互操作性的测试（2）几百个产品已经通过了认证（3）在欧洲和美国建有这样的测试实验室（4）经认证的产品都有一个认证号，它们已在PROFIBUS电子产品指南中列出PROFIBUS是领先的开放的现场总线系统·独立的市场研究证实，PROFIBUS在欧洲是市场的领导者，且在世界范围内有最高的增长率。在１９９７年已安装的PROFIBUS基本设备超过了1,500,000个，年增长到约20-30%。·市场总值根据1997ARC的市场研究现场总线的世界市场总值大于2百万个节点，50%以上是用在欧洲。·市场份额根据1996Consultic关于德国和欧洲市场的市场研究2，PROFIBUS在欧洲市场中约占41%。三种有效的传输技术→PROFIBUS使用两端有终端的总线拓扑→在运行期间，接入和断开一个或几个站不会影响其他站的工作，即使在本质安全区也如此。→提供三种不同的物理层选择(1)RS485:用于DP和FMS(2)IEC1158-2:用于PA(3)光纤:用于DP和FMSPROFIBUS协议→PROFIBUS总线访问协议（第二层）对三种PROFIBUS版本(FMS/DP/PA)均相同→这使通信透明和FMS/DP/PA网络区域容易组合→因为FMS/DP使用相同的物理介质(RS-485/FO)，因此它们能组合在同一根电缆上。PROFIBUS-DP的特点·代替PLC/PC与I/O之间昂贵的电线·快速，传输1千字节的输入数据和1千字节的输出数据所需时间<2ms·强有力的工具，减少组态和维护费用·被所有主要的PLC制造商支持·有广泛的产品:PLC,PC,I/O,驱动器,阀,编码器等·允许周期性和非周期性的数据传输·单主和多主网络·每个站的输入和输出数据最多可达244字节典型的PROFIBUS-DP系统组成：PROFIBUS-PA(PA=ProcessAutomation)的特点·基于扩展的PROFIBUS-DP协议和IEC1158-2传输技术·适用于代替现今的4...20mA技术·仅用一根双绞线进行数据通信和供电·通过串行总线联接仪器仪表与控制系统·适用于本质安全的EEx应用区域·可靠的串行数字传输·通过一根双绞电缆进行控制、调节和监视·对所有设备只需一个工程工具·由于PROFIBUS-PA行规，保证了互操作性和互换性·仪器仪表的维护和诊断信息PROFIBUS-FMS的特点·FMS最佳适用于车间级智能主站间通用的、面向对象的通信·FMS提供一个MMS-功能子集（MMS即ManufacturingMessageSpecification,ISO9506)·主要应用区域大数量的数据传输，例如程序、数据块等等若干个分散过程部分集成到一个公共过程中智能站间的通信开放的组态允许即插即用PROFIBUSASICs提供大量产品的关键·对PROFIBUS许多ASICs芯片是有效的·对PROFIBUS-DP用单个芯片即可解决·对FMS/DP/PA，与处理器无关的外围芯片·对FMS/DP，带PROFIBUS核心功能的微控制器优点：·对制造商而言，减少实现费用·对一个接口的价格减至小于US$25PROFIBUS国际·超过650个会员·20个地区用户协会·一个很强大的组织传输特点(1)高速(H2),RS485依据RS485，异步N...
