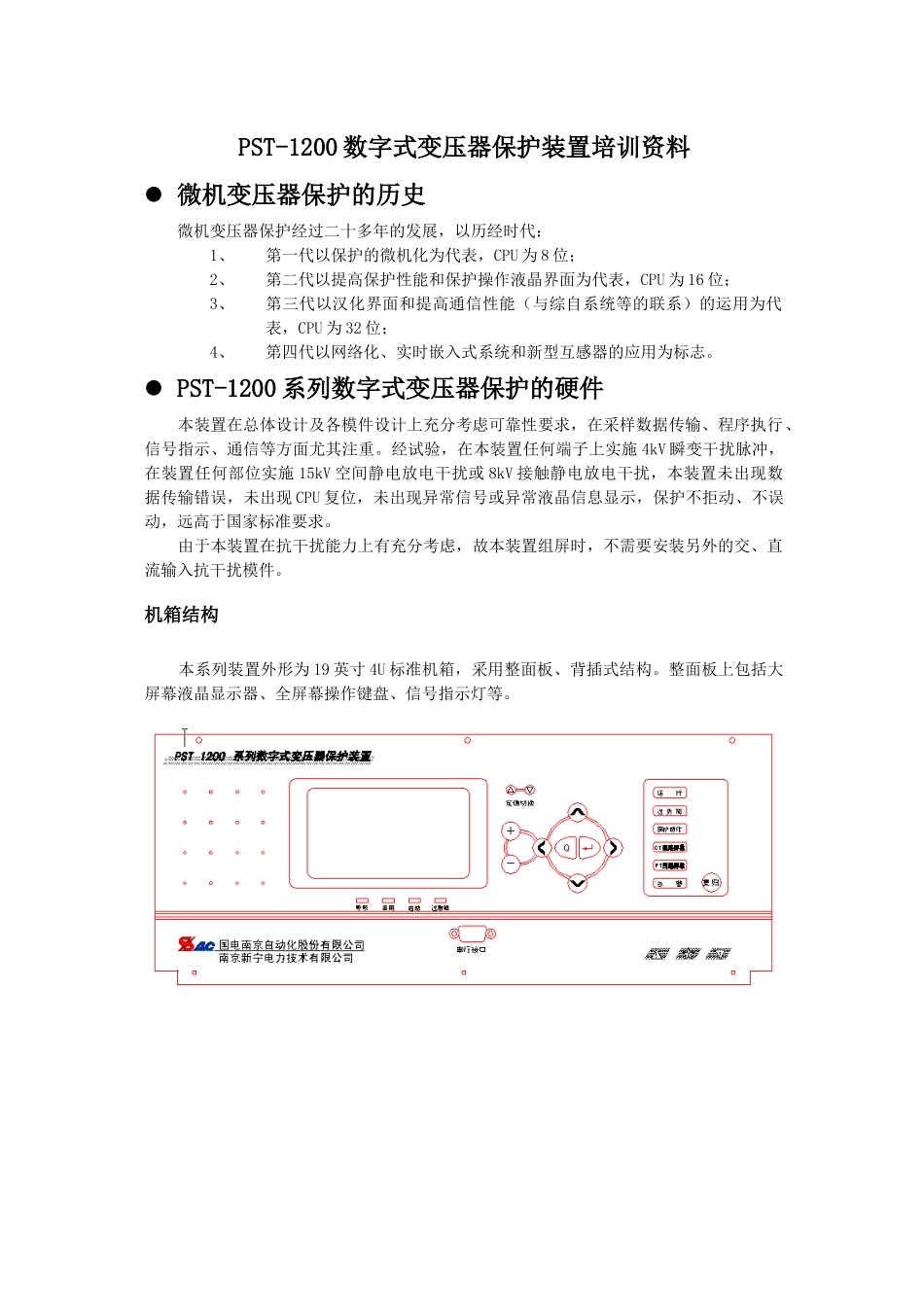

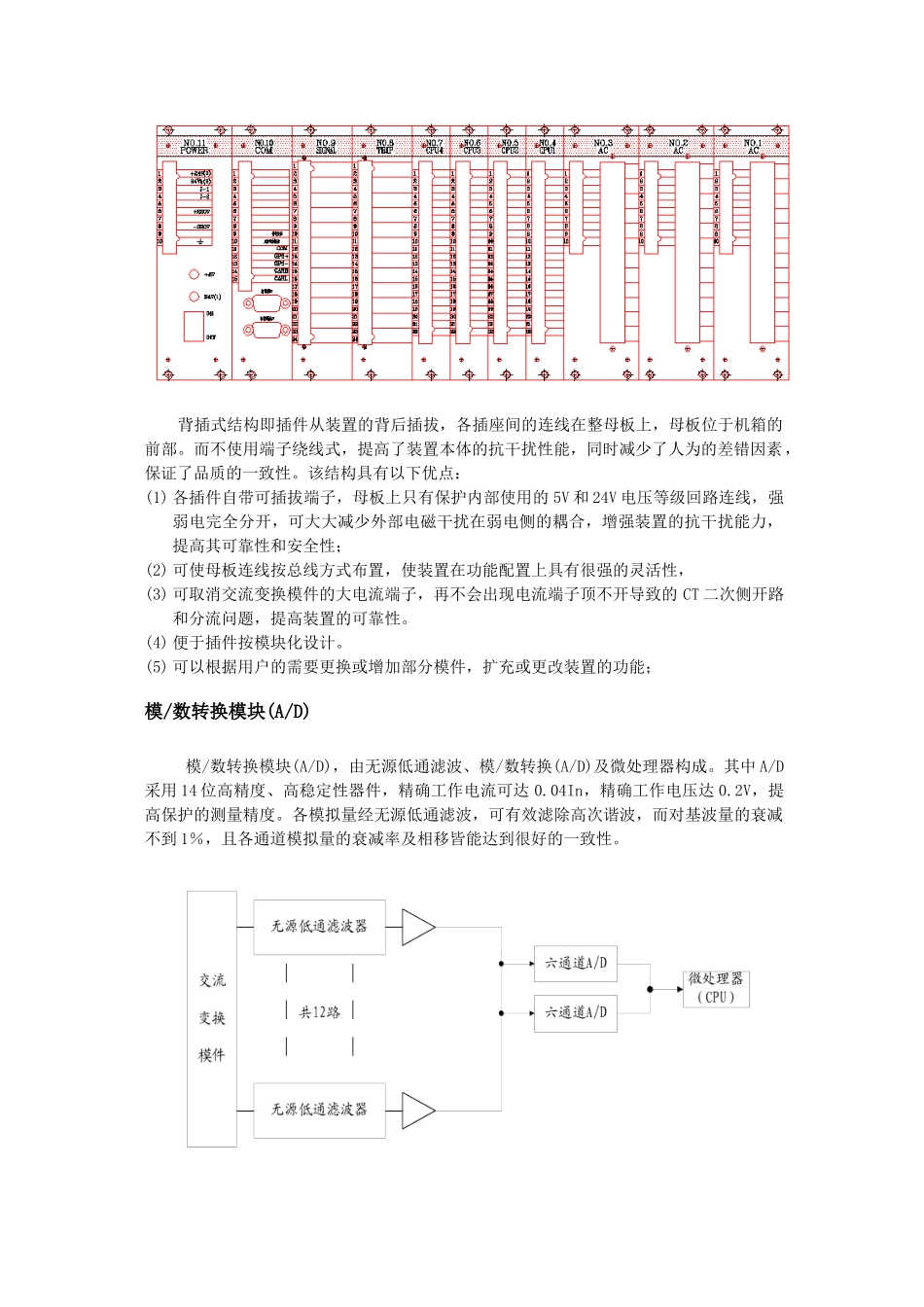

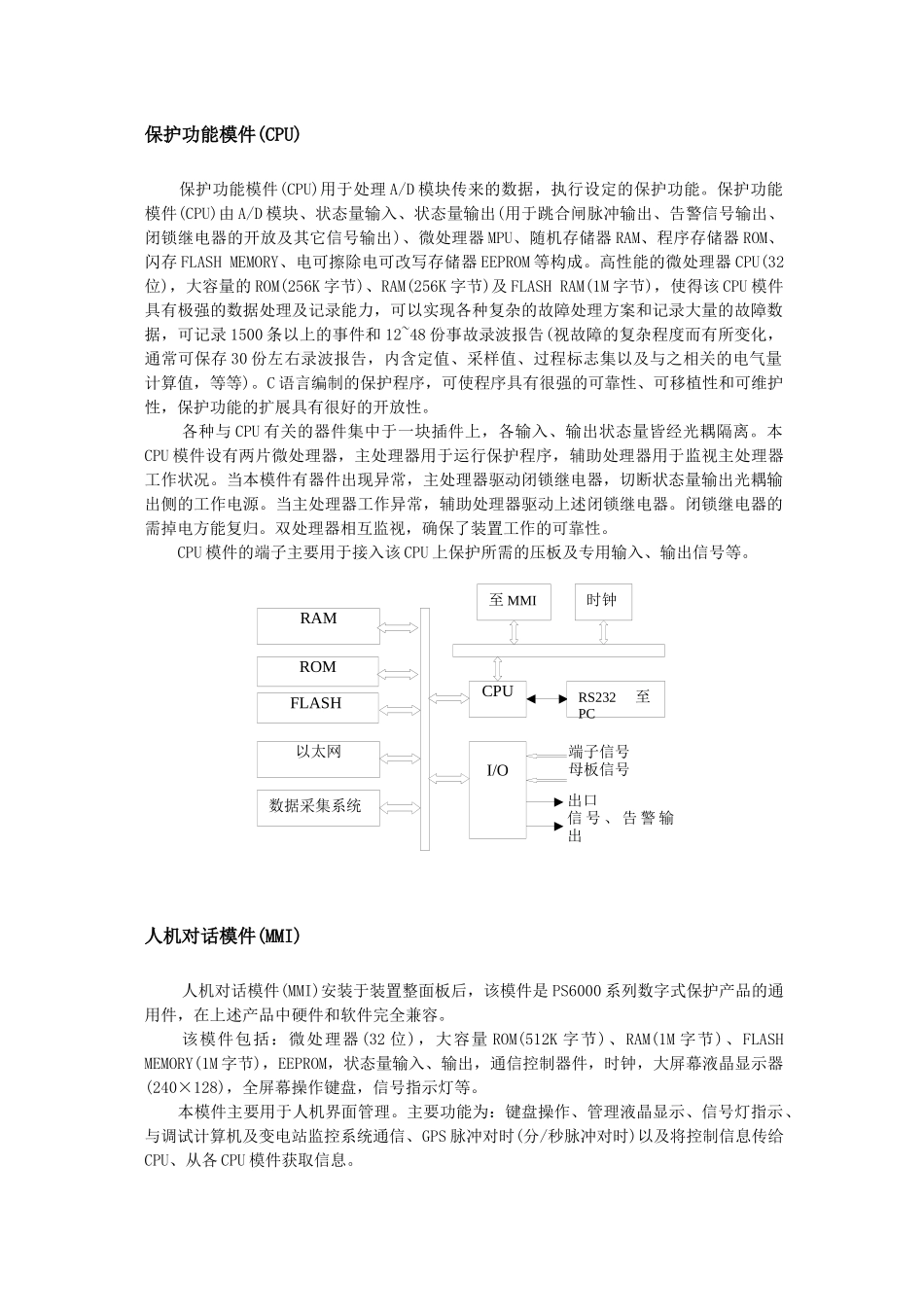

PST-1200数字式变压器保护装置培训资料微机变压器保护的历史微机变压器保护经过二十多年的发展，以历经时代：1、第一代以保护的微机化为代表，CPU为8位；2、第二代以提高保护性能和保护操作液晶界面为代表，CPU为16位；3、第三代以汉化界面和提高通信性能（与综自系统等的联系）的运用为代表，CPU为32位；4、第四代以网络化、实时嵌入式系统和新型互感器的应用为标志。PST-1200系列数字式变压器保护的硬件本装置在总体设计及各模件设计上充分考虑可靠性要求，在采样数据传输、程序执行、信号指示、通信等方面尤其注重。经试验，在本装置任何端子上实施4kV瞬变干扰脉冲，在装置任何部位实施15kV空间静电放电干扰或8kV接触静电放电干扰，本装置未出现数据传输错误，未出现CPU复位，未出现异常信号或异常液晶信息显示，保护不拒动、不误动，远高于国家标准要求。由于本装置在抗干扰能力上有充分考虑，故本装置组屏时，不需要安装另外的交、直流输入抗干扰模件。机箱结构本系列装置外形为19英寸4U标准机箱，采用整面板、背插式结构。整面板上包括大屏幕液晶显示器、全屏幕操作键盘、信号指示灯等。背插式结构即插件从装置的背后插拔，各插座间的连线在整母板上，母板位于机箱的前部。而不使用端子绕线式，提高了装置本体的抗干扰性能，同时减少了人为的差错因素，保证了品质的一致性。该结构具有以下优点：(1)各插件自带可插拔端子，母板上只有保护内部使用的5V和24V电压等级回路连线，强弱电完全分开，可大大减少外部电磁干扰在弱电侧的耦合，增强装置的抗干扰能力，提高其可靠性和安全性；(2)可使母板连线按总线方式布置，使装置在功能配置上具有很强的灵活性，(3)可取消交流变换模件的大电流端子，再不会出现电流端子顶不开导致的CT二次侧开路和分流问题，提高装置的可靠性。(4)便于插件按模块化设计。(5)可以根据用户的需要更换或增加部分模件，扩充或更改装置的功能；模/数转换模块(A/D)模/数转换模块(A/D)，由无源低通滤波、模/数转换(A/D)及微处理器构成。其中A/D采用14位高精度、高稳定性器件，精确工作电流可达0.04In，精确工作电压达0.2V，提高保护的测量精度。各模拟量经无源低通滤波，可有效滤除高次谐波，而对基波量的衰减不到1％，且各通道模拟量的衰减率及相移皆能达到很好的一致性。CPU以太网RAMROMFLASHI/O端子信号母板信号出口信号、告警输出RS232至PC数据采集系统至MMI时钟保护功能模件(CPU)保护功能模件(CPU)用于处理A/D模块传来的数据，执行设定的保护功能。保护功能模件(CPU)由A/D模块、状态量输入、状态量输出(用于跳合闸脉冲输出、告警信号输出、闭锁继电器的开放及其它信号输出)、微处理器MPU、随机存储器RAM、程序存储器ROM、闪存FLASHMEMORY、电可擦除电可改写存储器EEPROM等构成。高性能的微处理器CPU(32位)，大容量的ROM(256K字节)、RAM(256K字节)及FLASHRAM(1M字节)，使得该CPU模件具有极强的数据处理及记录能力，可以实现各种复杂的故障处理方案和记录大量的故障数据，可记录1500条以上的事件和12~48份事故录波报告(视故障的复杂程度而有所变化，通常可保存30份左右录波报告，内含定值、采样值、过程标志集以及与之相关的电气量计算值，等等)。C语言编制的保护程序，可使程序具有很强的可靠性、可移植性和可维护性，保护功能的扩展具有很好的开放性。各种与CPU有关的器件集中于一块插件上，各输入、输出状态量皆经光耦隔离。本CPU模件设有两片微处理器，主处理器用于运行保护程序，辅助处理器用于监视主处理器工作状况。当本模件有器件出现异常，主处理器驱动闭锁继电器，切断状态量输出光耦输出侧的工作电源。当主处理器工作异常，辅助处理器驱动上述闭锁继电器。闭锁继电器的需掉电方能复归。双处理器相互监视，确保了装置工作的可靠性。CPU模件的端子主要用于接入该CPU上保护所需的压板及专用输入、输出信号等。人机对话模件(MMI)人机对话模件(MMI)安装于装置整面板后，该模件是PS6000系列数字式保护产品的通用件，在上述产品中硬件和软件完全兼容。该模件包括：微处理器(32位)，大容量ROM(512K字节)、RAM(1M字节)、FLASHMEMORY(1M字节)，EEPROM...
