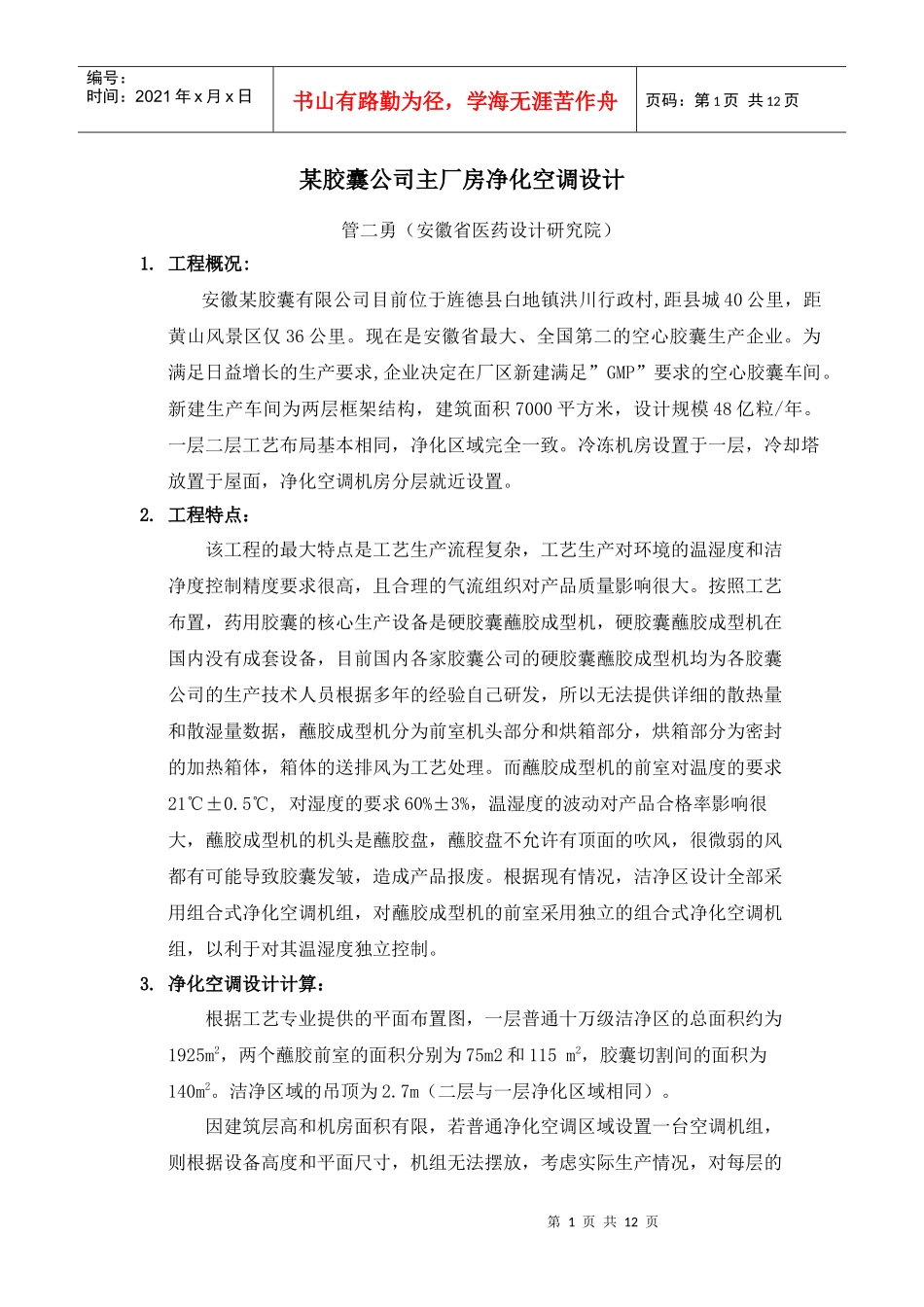

第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共12页某胶囊公司主厂房净化空调设计管二勇（安徽省医药设计研究院）1.工程概况:安徽某胶囊有限公司目前位于旌德县白地镇洪川行政村,距县城40公里，距黄山风景区仅36公里。现在是安徽省最大、全国第二的空心胶囊生产企业。为满足日益增长的生产要求,企业决定在厂区新建满足”GMP”要求的空心胶囊车间。新建生产车间为两层框架结构，建筑面积7000平方米，设计规模48亿粒/年。一层二层工艺布局基本相同，净化区域完全一致。冷冻机房设置于一层，冷却塔放置于屋面，净化空调机房分层就近设置。2.工程特点：该工程的最大特点是工艺生产流程复杂，工艺生产对环境的温湿度和洁净度控制精度要求很高，且合理的气流组织对产品质量影响很大。按照工艺布置，药用胶囊的核心生产设备是硬胶囊蘸胶成型机，硬胶囊蘸胶成型机在国内没有成套设备，目前国内各家胶囊公司的硬胶囊蘸胶成型机均为各胶囊公司的生产技术人员根据多年的经验自己研发，所以无法提供详细的散热量和散湿量数据，蘸胶成型机分为前室机头部分和烘箱部分，烘箱部分为密封的加热箱体，箱体的送排风为工艺处理。而蘸胶成型机的前室对温度的要求21℃±0.5℃,对湿度的要求60%±3%，温湿度的波动对产品合格率影响很大，蘸胶成型机的机头是蘸胶盘，蘸胶盘不允许有顶面的吹风，很微弱的风都有可能导致胶囊发皱，造成产品报废。根据现有情况，洁净区设计全部采用组合式净化空调机组，对蘸胶成型机的前室采用独立的组合式净化空调机组，以利于对其温湿度独立控制。3.净化空调设计计算：根据工艺专业提供的平面布置图，一层普通十万级洁净区的总面积约为1925m2，两个蘸胶前室的面积分别为75m2和115m2，胶囊切割间的面积为140m2。洁净区域的吊顶为2.7m（二层与一层净化区域相同）。因建筑层高和机房面积有限，若普通净化空调区域设置一台空调机组，则根据设备高度和平面尺寸，机组无法摆放，考虑实际生产情况，对每层的第2页共12页第1页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共12页普通十万级区域设置两台组合式机组。送风量计算：(1)按照十万级洁净度换气次数为15次/h计算送风量如下：普通十万级区域一：40620m3/h（局部有余热余湿的房间按经验加大送风量，此处不详细计算）普通十万级区域二：40290m3/h（局部有余热余湿的房间按经验加大送风量，此处不详细计算）蘸胶前室一：75*2.7*15=3037.5m3/h蘸胶前室二：115*2.7*15=4657.5m3/h胶囊切割间:140*2.7*15=5670m3/h(2)按照冷负荷计算送风量核算：(用以核算净化送风量是否能满足消除余热余湿的要求)：普通十万级区域按照经验其换气次数肯定能满足消除室内余热余湿，不做计算。蘸胶前室间和胶囊切割间温湿度要求很高，且房间内部工艺复杂，因甲方无法提供设备散热数据，我们只能根据对原有老车间空调相同的运行工况进行测试，并估算设备的热负荷。单台蘸胶机组在蘸胶前室的散热量为2000W--2500W之间胶囊切割间的单台胶囊切口机散热量为800W--1000W之间蘸胶前室一设备散热量：10KW蘸胶前室二：15KW胶囊切割间:13KW计算维护结构负荷、人员负荷、照明负荷和工艺设备负荷后，按照i-d图进行计算，蘸胶前室和胶囊切割间如下图：第3页共12页第2页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共12页按i-d图计算蘸胶前室一恒温恒湿区域按照消除室内余热余湿计算的风量：4572m3/h第4页共12页第3页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共12页按i-d图计算蘸胶前室二恒温恒湿区域按照消除室内余热余湿计算的风量：7236m3/h第5页共12页第4页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共12页按i-d图计算蘸胶前室二恒温恒湿区域按照消除室内余热余湿计算的风量：7236m3/h校核后的各个净化系统风量表如下：第6页共12页第5页共12页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共12页净化空调系统面积m2净化送风量m3/h温度℃湿度洁净度J1-1系统9554062025±250±1...
