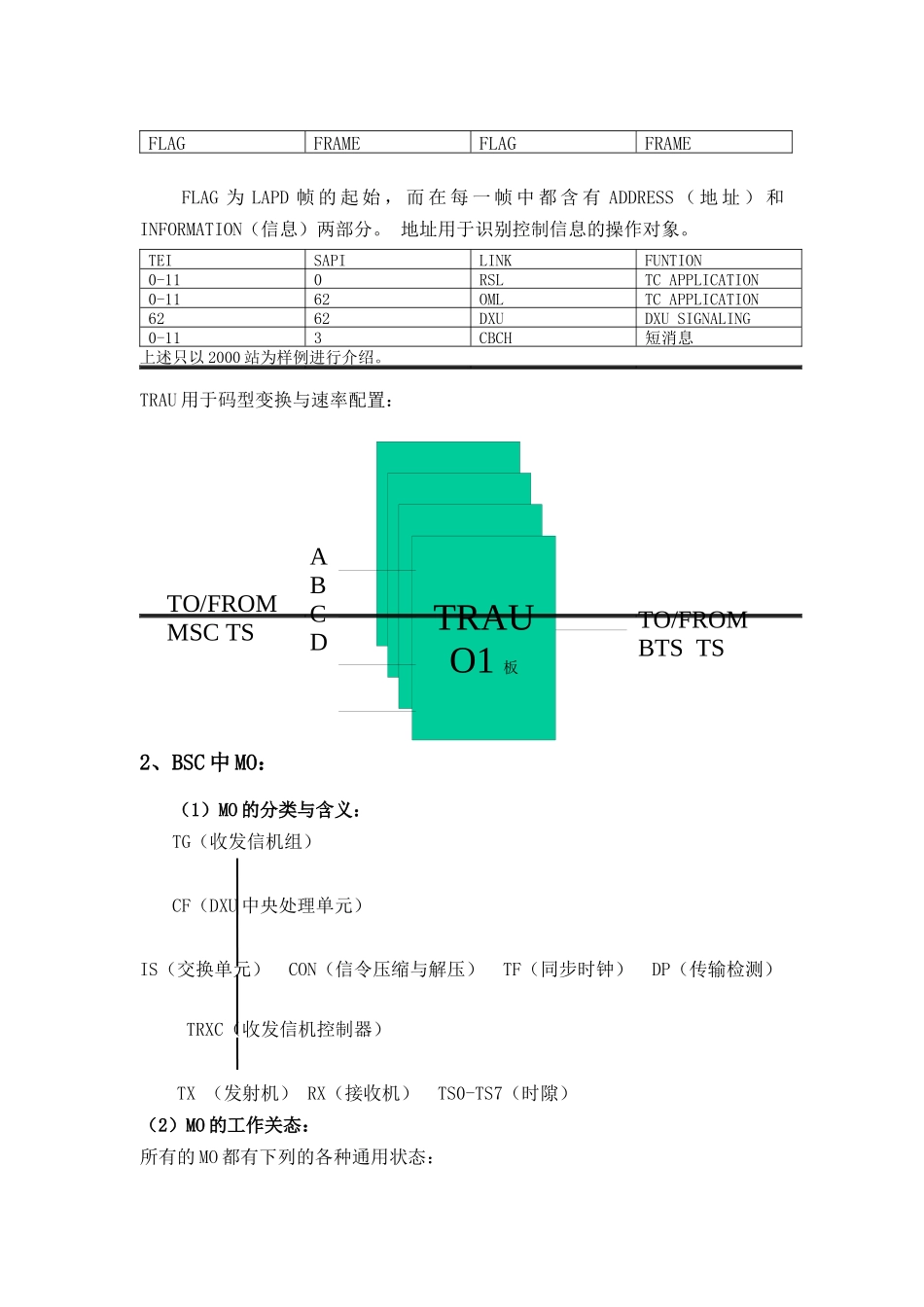

BSC的操作介绍1、BSC的功能与结构（1）BSC的功能：BSC控制一组基站，其任务是管理无线网络，即管理无线小区及其无线信道，并提供基站至MSC之间的接口。无线设备的操作和维护，移动台的业务过程。主要表现在对RBS设备管理（MO）和小区资源的管理（CELL）。（2）BSC的结构：BSC也是AXE-10的技术产品，与交换机的区别在于，增减了一些模块，如：TRAU（码型变换与速率匹配）TRH（接发信机处理器）。2000站与200基站的区别在于减去了控制链CLC,相应的STC也省去,DXU的控制与载波设备一样进行,也即是属于MO的范围。ETC（RBLT）中的DEV16也用于传送话音信息。TRH—收发信机控制器：用于执行对收发信机的控制，相应的信令为LAPD信令。GSTRHTRAUETCETCCPRPRPRPDRP-BUSTORBSFROMMSCTO/FROMMSCTSTO/FROMBTSTSTRAUO1板TRAUO1板TRAUO1板TRAUO1板ABCDFLAGFRAMEFLAGFRAMEFLAG为LAPD帧的起始，而在每一帧中都含有ADDRESS（地址）和INFORMATION（信息）两部分。地址用于识别控制信息的操作对象。TEISAPILINKFUNTION0-110RSLTCAPPLICATION0-1162OMLTCAPPLICATION6262DXUDXUSIGNALING0-113CBCH短消息上述只以2000站为样例进行介绍。TRAU用于码型变换与速率配置：2、BSC中MO：（1）MO的分类与含义：TG（收发信机组）CF（DXU中央处理单元）IS（交换单元）CON（信令压缩与解压）TF（同步时钟）DP（传输检测）TRXC（收发信机控制器）TX（发射机）RX（接收机）TS0-TS7（时隙）（2）MO的工作关态：所有的MO都有下列的各种通用状态：AUNDEFDERAAANOOPERCOMPREOPOPERFAILUNDEF：MO没有定义。DEF：MO被定义在预服务状态中。COM：MO被人工闭塞。PREOPER：MO正在进入操作状态。OPER：MO正处于操作状态中。NOOPER：MO暂时不处于操作状态。FAIL：MO永久不处于操作状态。各种状态之间的转换如下图所示：所有的MO闭塞时可能是下列各种闭塞状态中的一种：BLL：由于正处于程序的加载过程而出现的闭塞。BLT：由于正处于测试过程而出现的闭塞。MBL：人工闭塞。BLO：自动闭塞。BLA：由于激活的需要所产生的闭塞。3、BSC的操作简介：（1）常用指令的分类与简单应用举例：命令结果——P打印（Print）——C改变（Change）——I定义（Initiate）——E结束（End）——L加载（Load）——S设置（Set）——R复位（Reset）TRI用命令RI：TG用命令RX：CELL用命令RL：TRITGCELL输入命令后交换机不能够执行，可能有如下的几种信息显示：NOTACCEPTEDSYNTAXERROR：没有被承认，语法错误。NOTACCEPTEDCOMMANDUNKNOWN：没有被承认，交换机不懂的命令。NOTACCEPTEDFORMATERROR：没有被承认，格式错误。NOTACCEPTEDFUNCTIONBUSY：没有被承认，功能忙。指令应用：很多人认为指令很多，很难记得住，实际上，爱立信的操作指令是很有规律，很好记的，对小区的操作，所有指令都是RL开头的，对MO的操作，所有指令都是用RX开头的，而后面一般为相应操作内容前面字母的缩写。CELL指令应用详细举例：如要查看该小区的资源配置（是否有用户占用）：RLCRP：CELL=小区名；RL代表对小区操作，CR为CELLRESOURCES（小区资源）的缩写。如要查看小区的工作状态，RLSTP：CELL=小区名；RLSTP：CELL=ALL；RL代表对小区操作，ST为STATE（状态）的缩写。这个命令打印小区的状态，小区的状态为ACTIVE和HALTED两种状态，ACTIVE状态为小区处于操作状态，即OPERATION状态，小区能够建立呼叫；HALTED为小区处于暂停状态，即TAKENOUTOFOPERATION状态；可用命令RLSTC使小区在上述两种状态中转换。RLSTC：CELL=SITE21，STATE=ACTIVE；这个命令用于改变小区的当前状态，即为ACTIVE和HALTED两种状态之间的转换。而命令RLSTP显示出来的状态为最后一条RLSTC命令所造成的状态，例如，用命令RLSTC使小区处于ACTIVE状态，这时有故障发生而使小区GODOWN，现在所有的小区不能够SETUP，如果操作者打入指令RLSTP，则显示的小区状态为ACTIVE，换句话来说，即RLSTP只显示人为给出的小区状态。在BSC有自动的恢复功能，它会周期性试图重新激活小区或暂停小区。这也会适应于人工对小区进行DEBLOCK和ACTIVATION的操作。收发信机组（MO）命令举例：如要查看某小区某发射机的状态，可先用RXTCP：CE...
