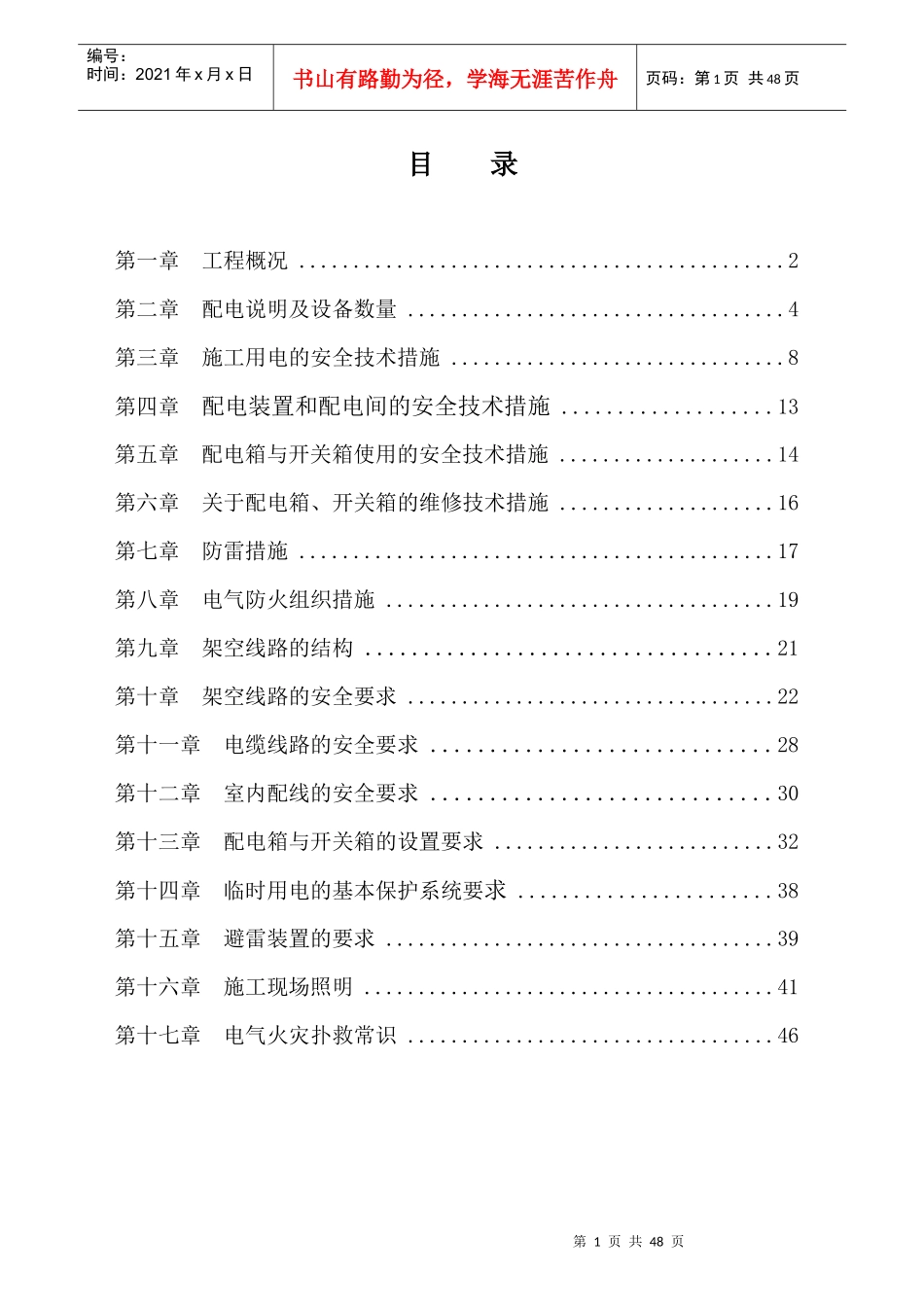

第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共48页目录第一章工程概况.............................................2第二章配电说明及设备数量...................................4第三章施工用电的安全技术措施...............................8第四章配电装置和配电间的安全技术措施...................13第五章配电箱与开关箱使用的安全技术措施....................14第六章关于配电箱、开关箱的维修技术措施....................16第七章防雷措施............................................17第八章电气防火组织措施....................................19第九章架空线路的结构...................................21第十章架空线路的安全要求..................................22第十一章电缆线路的安全要求.............................28第十二章室内配线的安全要求.............................30第十三章配电箱与开关箱的设置要求..........................32第十四章临时用电的基本保护系统要求.......................38第十五章避雷装置的要求....................................39第十六章施工现场照明......................................41第十七章电气火灾扑救常识..................................46第2页共48页第1页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共48页第一章工程概况本组织设计适用于XX火车站以下工程：主站房屋顶空间钢结构网架工程、主站房广厅屋面桁架结构工程、主站房其他钢结构及网架、站前广场地下出站厅钢网架采光顶、地面广场XX个锥形采光顶工程。屋顶空间结构造型平面为椭圆形，长轴XXX米，短轴XXX米，下面为双曲线形封底。（见下图）本结构由XX根柱帽结构支承，长轴两端各悬挑XX，柱距XX米，结构中间做一长轴XX米短轴XX米的椭圆孔。（见下图）空间造型上平面采用单层彩板围护，下层双曲面及箱形柱采用铝塑板饰面。管桁架长XXX米，宽XXX米。侧面为一局部三层的曲线，整个结构成第3页共48页第2页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共48页带状支承在XX根混凝土柱上，给人一种简洁美观的感觉。桁架三维模型图第4页共48页第3页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共48页第二章配电说明及设备数量一、配电说明：现场施工用电设备台数很多，设备之间容量相差悬殊，为简化计算，按需用系数计算，需用系数为估计值。通过正确计算，合理分配负荷，使三相均衡。深入负荷中心，根据供电负荷容量及分布情况，使二级配电箱尽量靠近负荷中心。合理进行补偿，提高功率因数。二、现场平面设计、布置及线路走向现场每个接驳点，现场施工用电由二级配电箱引至施工作业面内，电缆靠边悬空挂设，配电箱内需设置自动空气开关、漏电开关，各配电箱必须作重复接地，现场所有设备实施一机、一闸、一漏电开关制。保护接零和工作接地为防止电气设备或系统的金属外壳因绝缘损坏而带电，必须将正常情况下不带电的金属外壳或构架例如焊机的底座、配电箱和开关箱的金属箱体等与PE线相连，并作重复接地，即保护接零。保护零线（即PE线）由工作接地线、配电房的零线或第一级漏电保护器的电源侧引出，保护零线除在配电房外接地外，还需在配电线路的中间处和末端处重复接地，接地电阻不大于10欧，接地体采用50×50×5mm的角钢焊接而成，深埋2.5m左右，配电箱、设备外壳的接地线采用直径不小于2.5mm2的多股铜芯线。第5页共48页第4页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共48页三、施工现场平面布置（见附图）第6页共48页第5页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第6页共48页四、设备数量及规格、配电材料及规格：1、根据现场施工设备使用情况，现场用电总需求量见下表：相惯线切割机设备电源第7页共48页第6页共48页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第7页共48页现场用电总需求量2、根据现场施工设备使...
