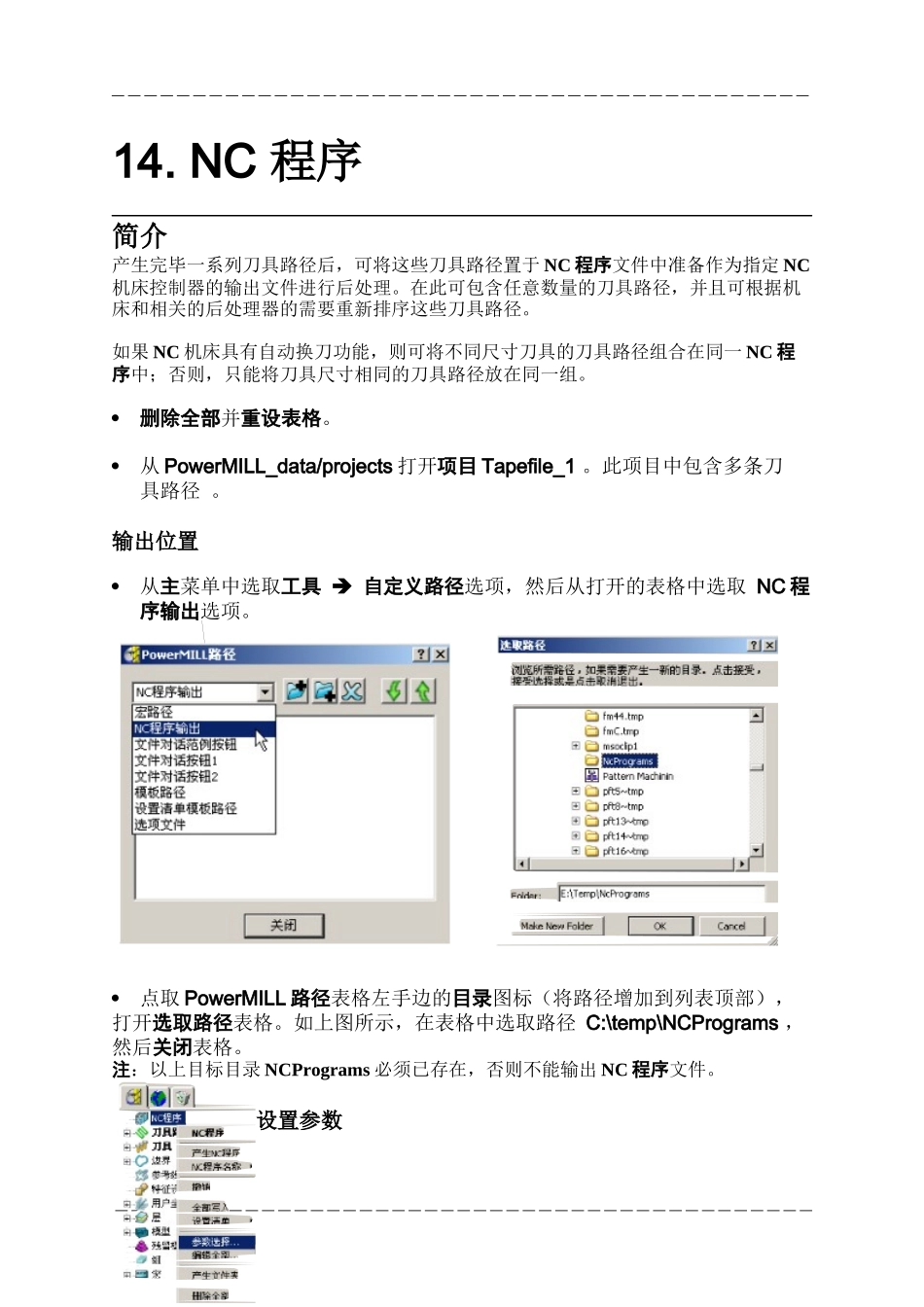

14.NC程序简介产生完毕一系列刀具路径后，可将这些刀具路径置于NC程序文件中准备作为指定NC机床控制器的输出文件进行后处理。在此可包含任意数量的刀具路径，并且可根据机床和相关的后处理器的需要重新排序这些刀具路径。如果NC机床具有自动换刀功能，则可将不同尺寸刀具的刀具路径组合在同一NC程序中；否则，只能将刀具尺寸相同的刀具路径放在同一组。删除全部并重设表格。从PowerMILL_data/projects打开项目Tapefile_1。此项目中包含多条刀具路径。输出位置从主菜单中选取工具自定义路径选项，然后从打开的表格中选取NC程序输出选项。点取PowerMILL路径表格左手边的目录图标（将路径增加到列表顶部），打开选取路径表格。如上图所示，在表格中选取路径C:\temp\NCPrograms，然后关闭表格。注：以上目标目录NCPrograms必须已存在，否则不能输出NC程序文件。设置参数在浏览器中右击NC程序参数选择。点取表格中的目录图标，打开选取机床选项文件名表格。选项文件决定了在NC程序中应用哪种NC格式。选取文件heid.opt，这样将以Heidenhain机床语言格式输出NC文件。点取打开和接受。产生NC程序在浏览器域中右击NC程序产生NC程序。输入名称Job_646_top并接受表格。点取浏览器NC程序旁的+/-图标，打开或关闭job_646_top显示。下面即可将一部分或全部刀具路径增加到此激活的NC程序中。在浏览器中用左鼠标键点取并保持区域清除图标，然后拖动光标，此时光标上附加上了一虚幻图像。将此虚幻图像拖动到激活的NC程序(Job_646_top)上，然后释放鼠标键。点取浏览器job_646_top旁的+/-图标，即可看到刀具路径(Roughing_16)的内容已存在在此激活NC程序中。依次将其它刀具路径按加工顺序拖动到此激活NC程序中，保留加工顺序。也可从NC程序列表中移去任何一条刀具路径。在当前NC程序列表中右击任意一刀具路径，查看打开的选项菜单，但不做任何选取。右击浏览器中当前激活的NC程序，然后从弹出菜单中选取设置选项，在打开的表格中可查看当前的NC程序状态及程序中所包含的刀具路径和刀具的信息。右击当前激活的NC程序，从弹出菜单中选取设置。可修改设置。首先在表格中选取需修改设置的刀具路径，然后修改相应的值，最后点击应用。这个功能十分有用，它避免了我们回到原始刀具路径去进行刀具路径的修改。应用并关闭表格。右击浏览器中激活的NC程序，从弹出菜单中选取写入选项，产生NC文件。请留意，如果写入成功，此时图标将变为绿色，相应的处理报告也会出现在屏幕上。此后产生的任何新的刀具路径都将自动增加到此激活的NC程序中。因此，产生刀具路径前，最好是首先产生并激活NC程序，这样随后就不必再将刀具路径逐个拖动到NC程序中。在浏览器中激活NC程序Job_646_top。使用刀具10_B，行距1产生一三维偏置精加工刀具路径。有时我们并不需要将全部的刀具路径打包输出在一个NC程序中，为此，我们可直接通过刀具路径元素来产生一个独立的NC程序。要单独输出此刀具路径，可右击该刀具路径，并从弹出菜单中选取产生独立的NC程序选项。这样即产生一新的NC程序。点击程序1旁的+号可显示出程序内容（+号将改变为–号。）右击新产生的NC程序-1，从弹出菜单中选取重新命名选项，将该NC程序重新命名为Job_646_top_mod，然后选取写入选项。查看和编辑NC代码NC程序输出到磁盘后，需要时，可使用简单文本编辑器读取和编辑。在Windows浏览器中进入目录C:\temp\NCPrograms(这是我们在此章开始时所设置的目录路径)，NC程序应位于该目录中。双击其中一个文件，将该文件装载到Wordpad。于是文本编辑器中将出现和下图相似的NC代码。
