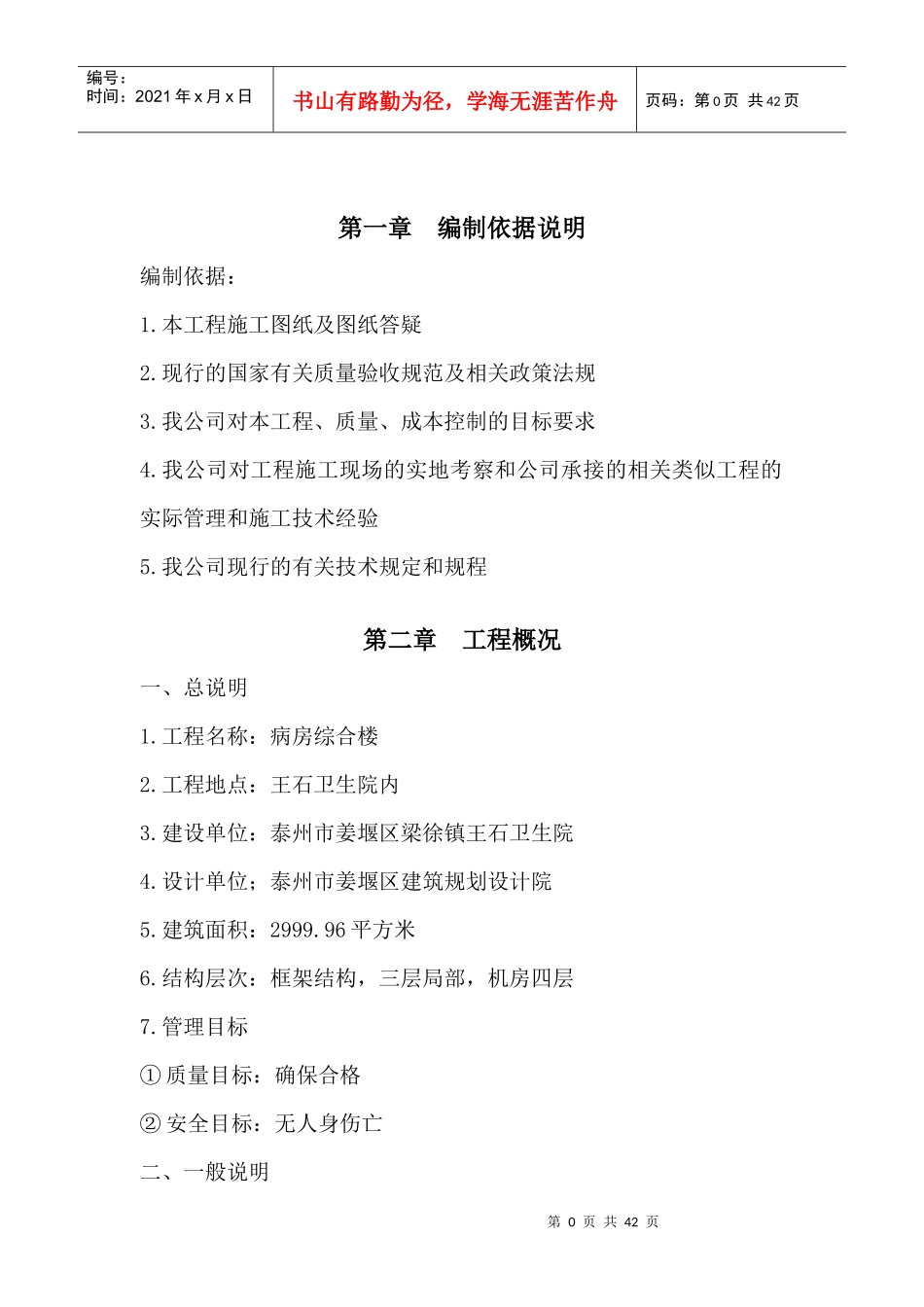

第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第0页共42页第一章编制依据说明编制依据：1.本工程施工图纸及图纸答疑2.现行的国家有关质量验收规范及相关政策法规3.我公司对本工程、质量、成本控制的目标要求4.我公司对工程施工现场的实地考察和公司承接的相关类似工程的实际管理和施工技术经验5.我公司现行的有关技术规定和规程第二章工程概况一、总说明1.工程名称：病房综合楼2.工程地点：王石卫生院内3.建设单位：泰州市姜堰区梁徐镇王石卫生院4.设计单位；泰州市姜堰区建筑规划设计院5.建筑面积：2999.96平方米6.结构层次：框架结构，三层局部，机房四层7.管理目标①质量目标：确保合格②安全目标：无人身伤亡二、一般说明第1页共42页第0页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共42页本工程位于姜堰区王石卫生院内，建筑面积2999.96平方米。建筑耐火耐火等级2级，屋面防水等级3级。建筑层数3层局部，机房4层，耐久年限50年，抗震设防烈度7度。结构为：框架3层、机房4层。抗震等级为2级。砼等级：垫层为C15素砼，基础、柱、梁、板、墙为C30，构造柱、圈梁等未注明的现浇构件为C20。墙体工程墙身：外墙为加气砼（BO5级）自保温外墙，墙体厚度外墙为220厚，内墙为200或100，距楼地面200以下墙体采用蒸压灰砂砖，其余墙体采用加气砼砌块砌筑。底层放射科墙体采用240厚粘土实心砖满浆砌筑，外墙平向房间内凸，以满足防辐射要求。楼地面盥洗间、卫生间的楼地面均比邻近楼地面低30mm，并找坡0.5%坡向地漏或泄水孔，并在卫生间的现浇面上做20厚水泥砂浆找平层，SBS卷材防水层。其楼地面与墙结合部位上卷200X100素砼，并与楼板一次浇筑，不留施工缝。（无障碍侧位地面邻近房间地面低15）穿越楼板的管线应预埋套管，在两管之间用20厚防水油膏封堵。外粉刷：涂料所有外墙粉刷层满设抗裂钢丝网，面层为涂料，3厚专用界面剂扫毛，5厚1：0.5：2.5（水泥、白灰膏、砂子）第2页共42页第1页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共42页混合罩面，刷外墙乳胶漆2道；内粉刷：内墙3厚专用界面剂甩毛，10厚1：1：6（水泥、石灰膏、砂）中层底灰刮平扫毛，5厚1：0.5:2.5水泥、白灰膏、砂子混合灰罩面，喷刷建筑涂料。梁柱与墙体连接部位应铺设一定宽度的抗裂钢丝网，面层刷白色内墙涂料二度。护角：墙柱阳角均做水泥砂浆护角线，3厚专用界面剂甩毛，10厚1：1：6（水泥、石灰膏、砂）中层混合灰刮平扫毛，5厚水泥砂浆罩面压实赶光。内墙阳角（离地高2米），门窗洞两测，以及楼梯梁底，均应先做1：2水泥砂浆护角，然后做内粉刷。天蓬粉刷现浇板屋面底（包括雨蓬底）采用12厚1：2：4水泥：纸筋：砂浆底。2厚纸筋面。内墙涂料二度。屋面防水等级为I级。屋面卷材为SBS，B1级挤塑板保温板厚50mm，结构找坡。屋面女儿墙压顶、排水做法参见苏J103-2006、3/14、3/16。分格缝参见苏J9801、2/13。屋面雨水口外落水祥见苏J9801、3/12，内落水祥见苏J03-2006、1/55保温外墙砼梁柱热桥部位采用20厚B1级挤塑板保温；架空楼板、第3页共42页第2页共42页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共42页外挑等热桥部位采用30厚B1级挤塑保温板。装饰装修内墙做150高黑色瓷砖踢脚，做法：3厚专用界面剂扫毛，10厚1：1：6（水泥、石灰膏、砂），5厚1：3水泥砂浆罩面压实走光，专用胶粘帖5铺地砖踢脚（材料同地面），专用勾缝剂勾缝。盥洗间、卫生间内墙面为白瓷砖墙面到顶，喷湿墙面，3厚专用界面剂甩毛，10厚粉刷石膏砂浆底灰，2厚面层粉刷石膏。卫生间、盥洗间为防滑地砖楼地面，做法:底层素土夯实，10厚碎石夯实，60厚C5砼，刷界面剂一道，20厚1：2干硬性水泥砂浆粘接层，撒素水泥面，10厚地面砖，干水泥擦缝；楼梯间为大理石楼地面，做法：20厚1：3水泥砂浆找平，8厚1：1水泥细砂浆结合层，20厚石材楼面，水泥浆擦缝;其余地面为做法：(增设40厚B1级挤塑保温板)即：（1）8-10厚地面砖，干水泥擦缝（2）撒素水泥面(洒适量清水)（3）20厚1：2干硬性水泥砂浆粘接层（4）刷素水泥浆（或界面...
