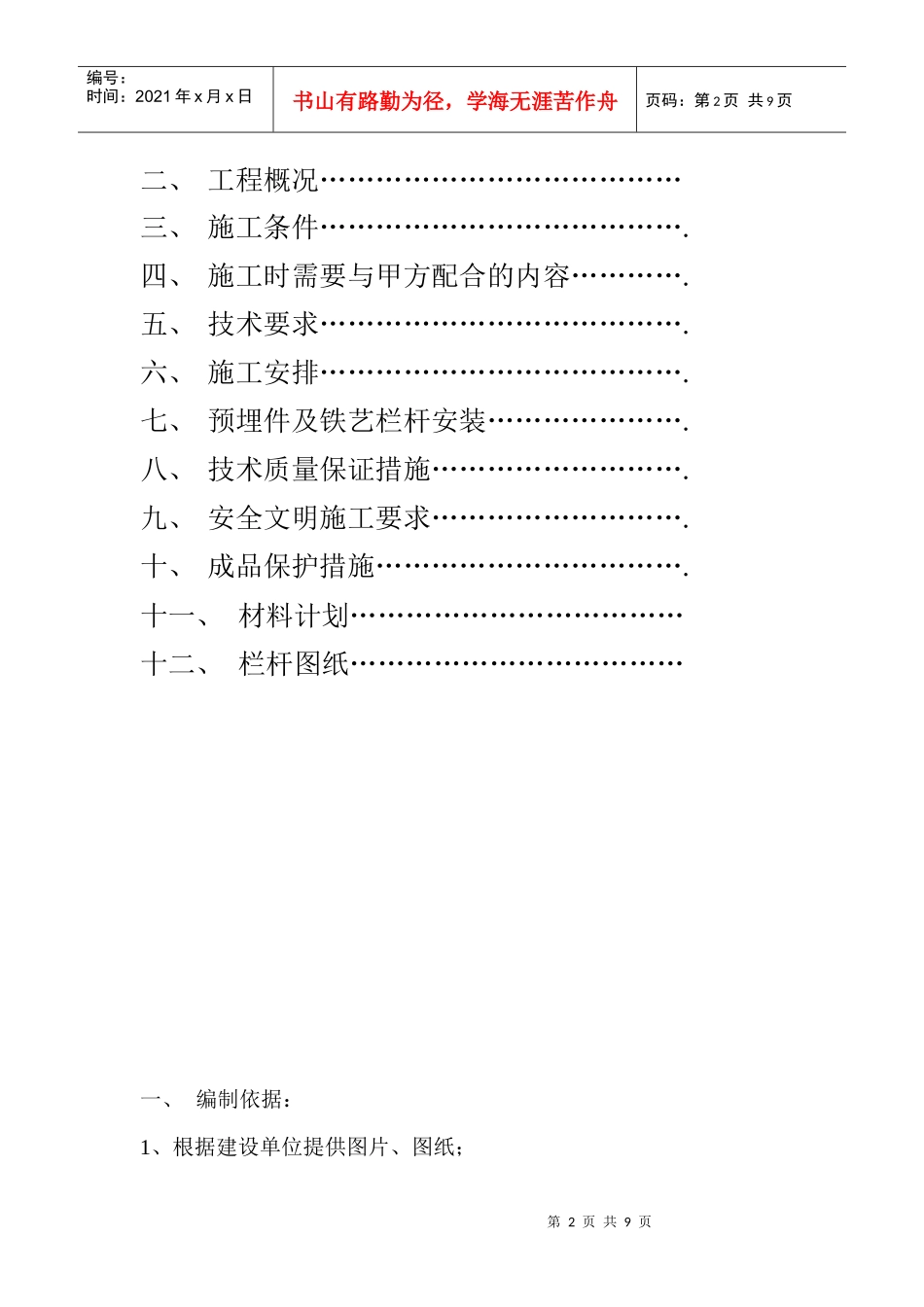

第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第1页共9页同德.锦江嘉园楼梯栏杆施工组织设计编制：审定：审核：云南创鑫金属结构工程有限公司2010年10月8日目录一、编制依据…………………………………第2页共9页第1页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第2页共9页二、工程概况…………………………………三、施工条件………………………………….四、施工时需要与甲方配合的内容………….五、技术要求………………………………….六、施工安排………………………………….七、预埋件及铁艺栏杆安装………………….八、技术质量保证措施……………………….九、安全文明施工要求……………………….十、成品保护措施…………………………….十一、材料计划………………………………十二、栏杆图纸………………………………一、编制依据：1、根据建设单位提供图片、图纸；第3页共9页第2页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第3页共9页2、根据同德.锦江嘉园的实际情况。3、《建筑工程施工质量验收统一标准》GB50300-2001.二、工程概况：本工程包括同德.锦江嘉园10栋小高层，12栋花园洋房等其它栋的楼梯铁艺栏杆制作、安装。三、施工条件：1、按照建设单位认可的样品进行制作。2、按照建设单位发出的指令进行安装；四、施工配合的内容：1、甲方负责协调我方与总包方施工范围内的有关事宜，现场水、电接入点。2、具备安装条件，我方进场安装，需总包方五、技术要求：1、施工工艺：放线→制作→后加预埋→安装→打磨→刷灰色防锈底漆二遍，黑色磁漆面漆二遍→验收2、放线：由于采用后加埋件施工，有可能产生误差，因此，在后加埋件施工前，必须拉线，以确定埋件位置与焊接立杆的准确性，如有偏差，及时修正。应保证方管立柱与预埋件连接牢固，并且四周能够第4页共9页第3页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第4页共9页焊接。3、安装预埋件（后加埋件）楼梯栏杆预埋件的安装只能采用后加埋件做法，其做法是采用膨胀螺栓（120㎜*12㎜）与方管立柱来连接。先在土建基层上放线，确定立柱固定点的位置，然后在楼梯地面上用冲击钻钻孔，再安装膨胀螺栓，螺栓保持足够的长度，在螺栓定位以后，将螺栓拧紧同时将螺母与螺杆间焊死，防止螺母与钢板松动。4、安装立柱：焊接立柱时，需双人配合，一个扶住钢管使其保持垂直，在焊接时不能晃动，另一人施焊，要四周施焊，并应符合焊接规范。5、扶手与立柱连接：立柱在安装前，通过拉长线放线，根据楼梯的倾斜角度及所用扶手的圆度，在其上端加工出线条。然后把扶手直接与立柱连接施焊，从一端向另一端顺次点焊安装，相邻扶手安装对接准确，接缝严密。相邻管件对接好后，将接缝用焊条进行焊接。焊接前，必须将沿焊缝每边30～50mm范围内的油污、毛刺、锈斑等清除干净。6、打磨抛光：全部焊接好后，用手提砂轮打磨机将焊缝打平砂光，直到不显焊缝为止。7、刷漆：刷漆前必须将栏杆表面油污、铁锈等垃圾清理干净。刷漆要均匀，第5页共9页第4页共9页编号：时间：2021年x月x日书山有路勤为径，学海无涯苦作舟页码：第5页共9页无流淌、不聚堆。8、其它注意事项：楼梯扶手与扶手之间必须采用斜角拼接连接；在踏步上打孔时，注意避免损坏踏步，做好成品保护工作。六、施工安排：1、材料准备根据施工图纸和设计要求，采购工程所需各种原材料。栏杆材料确定符合图纸设计要求无误后，才能进行加工制作，确保不合格材料不使用。2.制作工艺a、栏杆按照图纸设计要求并根据图纸所示图样和现场实际规格尺寸制作。b、楼梯栏杆需现场制作安装，材料进入现场制作安装之前做防锈漆两遍，制作过程中，定位尺寸要准确，该切斜角，该磨口的地方磨口。保证角度拼装准确精细。进行拼装时，焊接部位要焊平，对接部位要严密，保证平整度横平竖直。焊接部位的焊口必须满焊，做到焊口无断缝，无沙眼，焊口要打磨光滑，平整度达标。3.人员安排：项目负责人1人，技术负责人、焊工、普工等按实际情况定。4.主要机器安排：电焊机2台，角磨机4把，电锤2把。...
